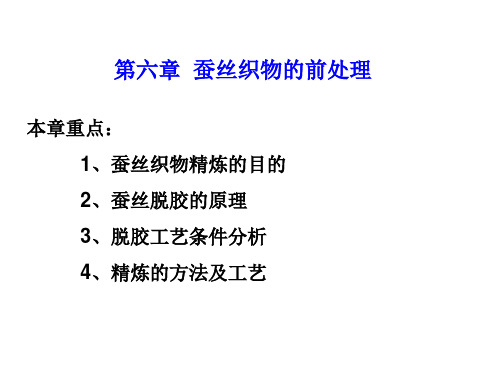

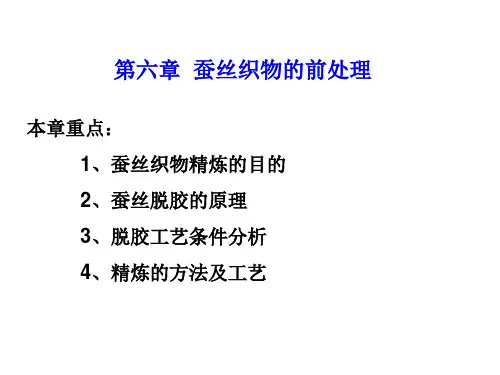

6.第六章 蚕丝织物的前处理

1.pH值 1.pH值
桑蚕丝织物脱胶溶液pH值 桑蚕丝织物脱胶溶液pH值 pH 一般控制在9 10.5的范围 一般控制在9～10.5的范围
2. 温度 丝胶的水解是一吸热反应，温度升高， 丝胶的水解是一吸热反应，温度升高，丝胶的水解速度提高 3. 脱胶用剂及浓度 脱胶用剂的性质与浓度不同， 脱胶用剂的性质与浓度不同，脱胶速率也不同 4. 时间 决定于练液的浓度、pH值 温度等因素；除此之外， 决定于练液的浓度、pH值、温度等因素；除此之外，还与丝胶的 含量、坯绸的厚薄、经纬密度、 含量、坯绸的厚薄、经纬密度、丝线捻度以及精练时坯绸的码折方 式等因素有关 浴比应根据加工织物厚薄、匹长而定。 5. 浴比 浴比应根据加工织物厚薄、匹长而定。 一般轻薄织物（如东风纱、洋纺等）浴比为1 一般轻薄织物（如东风纱、洋纺等）浴比为1︰60 中厚织物（如电力纺、01双绉 浴比为1 40～ 双绉） 中厚织物（如电力纺、01双绉）浴比为1︰40～45 厚重织物（ 02双绉 03双绉及重绉等 浴比为1 30～ 双绉、 双绉及重绉等） 厚重织物（如02双绉、03双绉及重绉等）浴比为1︰30～35 6. 中性盐 一方面， 一方面，练液中的中性盐会增加脱胶的速率 另一方面， 另一方面，导致丝素的损伤
（三）星形架精练 主要是肥皂、纯碱、泡花碱、保险粉、 1. 精练用剂 主要是肥皂、纯碱、泡花碱、保险粉、 表面活性剂等。 表面活性剂等。 生坯退卷→缝头→手工挂绸→预处理→ 2. 精练工艺 生坯退卷→缝头→手工挂绸→预处理→ 初练→热水洗→复练→热水洗→温水洗→冷水出桶→ 初练→热水洗→复练→热水洗→温水洗→冷水出桶→整 体脱钩→轧水打卷。 体脱钩→轧水打卷。 工艺条件同精练槽精练。 工艺条件同精练槽精练。 （四）高温高压精练 主要是肥皂、硅酸钠、保险粉、 1. 精练用剂 主要是肥皂、硅酸钠、保险粉、高级醇 及快速精练剂等。 及快速精练剂等。 工艺流程为：前处理→高温高压精练→ 2. 精练工艺 工艺流程为：前处理→高温高压精练→ 后处理。 后处理。 工艺实例详见教材
皂碱法脱胶的特点：工艺简便，织物光泽肥亮， 皂碱法脱胶的特点：工艺简便，织物光泽肥亮，柔软滑 爽而富有弹性；但因为肥皂能和水中的钙、 爽而富有弹性；但因为肥皂能和水中的钙、镁离子结合生 成不溶的钙、镁皂，被纤维吸附后，影响织物手感， 成不溶的钙、镁皂，被纤维吸附后，影响织物手感，而且 织物容易泛黄
合成洗涤剂— （2）合成洗涤剂—碱法
四、精练方法及工艺
（一）精练槽精练 包括分批、退卷、码折、钉线扣襻、 1. 精练前准备 包括分批、退卷、码折、钉线扣襻、打 印等
“S”码 码 挂练织物码折示意图 1—线圈 2—襻绳 3—穿绸竿 4—织物 线圈 襻绳 穿绸竿 织物
圈码
பைடு நூலகம்
2. 精练方法与工艺
常用方法： 合成洗涤剂—碱法、 常用方法：皂—碱法、 碱法、 合成洗涤剂—碱法、 酶—合成洗涤剂法、高效精练剂精练法 合成洗涤剂法、 （1）皂—碱法 工艺流程：预处理→初练→复练→ 工艺流程：预处理→初练→复练→练后处理 ① 预处理 目的：使织物在进入练液之前，使丝胶充分膨化， 目的：使织物在进入练液之前，使丝胶充分膨化，减弱丝 胶对丝素的结合力， 胶对丝素的结合力，从而有利于脱胶均匀和迅速 工艺：一定浓度的碱液进行处理 工艺： 一般采用中等温度和弱碱性条件（1g/L纯碱 80℃） 一般采用中等温度和弱碱性条件（1g/L纯碱 80℃） 对于加强捻类织物（如双绉、乔其等） 对于加强捻类织物（如双绉、乔其等）必须采用较 3.5～4.5g/L纯 高浓度的碱液和较低温度相配合 （3.5～4.5g/L纯 55～ 碱55～60℃ ）

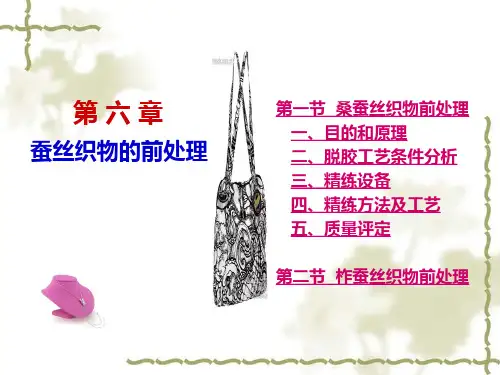

第 六 章
蚕丝织物的前处理
第一节 桑蚕丝织物前处理 一、目的和原理 二、脱胶工艺条件分析 三、精练设备 四、精练方法及工艺 五、质量评定 第二节 柞蚕丝织物前处理
第一节
桑蚕丝织物前处理
一、目的和原理 目的：去除丝胶及其他杂质， 目的：去除丝胶及其他杂质，为后加工提供合格的半制 品或直接得到练白产品 原理：利用丝素与丝胶结构上的差异以及对化学药剂稳 原理： 定性的不同， 定性的不同，在化学助剂及适当条件的作用下除去丝胶及 其他杂质 碱脱胶原理： 碱脱胶原理：利用在碱性溶液中丝胶能够发生剧烈膨化甚 至溶解而丝素较为稳定的特性来达到脱胶的目的 蛋白水解酶脱胶原理：是利用蛋白水解酶对丝胶分子中多 蛋白水解酶脱胶原理： 缩氨基酸键水解的催化作用来达到脱胶的目的
预处理工艺
初练工艺
复练工艺
（3）酶—合成洗涤剂法 工艺流程：预处理→酶脱胶→精练→ 工艺流程：预处理→酶脱胶→精练→练后处理 ① 预处理 与皂—碱法脱胶相比， 与皂—碱法脱胶相比，酶脱胶时的预处理更为重要 目的：使丝胶充分、均匀膨化，以利于酶液的渗透和酶 目的：使丝胶充分、均匀膨化， 对丝胶的作用， 对丝胶的作用，从而提高脱胶效率 工艺： 工艺：
五、质量评定
主要质量指标：练减率、白度、渗透性、 主要质量指标：练减率、白度、渗透性、光泽及手感 1.练减率 脱胶率） 练减率（ 绸匹脱胶后的失重（ 1.练减率（脱胶率）——绸匹脱胶后的失重（脱胶前与脱胶后的重量差） 绸匹脱胶后的失重 脱胶前与脱胶后的重量差） 对脱胶前绸匹重量的百分率 练减率= 练减率= 精练前织物绝对干重 − 精练后织物绝对干重 ×100%
复
练后处理：水洗三次，100℃、80℃、60℃分别水洗10 练后处理：水洗三次，100℃、80℃、60℃分别水洗10 min 分别水洗
(二)平幅连续精练 1. 精练助剂 由碱剂、表面活性剂、金属络合剂、 由碱剂、表面活性剂、金属络合剂、丝素保护剂及添 加剂等几部分组成 2.工艺实例 2.工艺实例 采用平幅连续精练机精练可根据织物的厚 薄不同使用不同的精练工艺 具体工艺详见教材
主要特点：脱胶均匀，可防止白雾、生块疵病， 主要特点：脱胶均匀，可防止白雾、生块疵病，解决了较厚 重织物使用精练槽精练时易产生的吊襻印和皱印等
4.高温高压精练釜 4.高温高压精练釜
日式高温高压精练釜 1－密封盖 2—练桶 3—夹层 4—挂绸架 练桶 夹层 挂绸架 5—织物 6—间接蒸汽管 7—直接蒸汽管 织物 间接蒸汽管 直接蒸汽管
预处理：纯碱0.8g/L,时间90min,温度65℃ 预处理：纯碱0.8g/L,时间90min,温度65℃ 0.8g/L,时间90min,温度 初 纯碱0.8g/L,肥皂1g/L,泡花碱1.2g/L,保险粉0.3g/L 0.8g/L,肥皂1g/L,泡花碱1.2g/L,保险粉 练：纯碱0.8g/L,肥皂1g/L,泡花碱1.2g/L,保险粉0.3g/L pH值9.5～10，温度98 100℃，时间90min 98～ pH值9.5～10，温度98～100℃，时间90min 纯碱0.8g/L,肥皂0.8g/L,泡花碱1g/L,保险粉0.4g/L 0.8g/L,肥皂0.8g/L,泡花碱1g/L,保险粉 练：纯碱0.8g/L,肥皂0.8g/L,泡花碱1g/L,保险粉0.4g/L pH值9.5～10，温度98 100℃，时间90min 98～ pH值9.5～10，温度98～100℃，时间90min
2.平幅连续精练机 2.平幅连续精练机 目前应用较多是意大利MEZZERA公司生产的VBM MEZZERA公司生产的VBM型平幅连续精练机 目前应用较多是意大利MEZZERA公司生产的VBM型平幅连续精练机
梅泽拉VBM型平幅连续精练机示意图 梅泽拉VBM型平幅连续精练机示意图 VBM 1—进布装置 2—超喂装置 3—预浸槽 4—牵引装置 5—喂入槽 进布装置 超喂装置 预浸槽 牵引装置 喂入槽 6—精练槽 7—锯齿形导轨 8—中心定位装置 9—二辊轧车 精练槽 锯齿形导轨 中心定位装置 二辊轧车 10—泵 11—张力调节装置 12—水洗槽 13—出布装置 10 泵 11 张力调节装置 12 水洗槽 13 出布装置
水泡—皂碱法精练 ② 水泡 皂碱法精练
特点：脱胶均匀，产品缩率达3.5%以上，弹性极好， 3.5%以上 特点：脱胶均匀，产品缩率达3.5%以上，弹性极好，白度好 工艺流程为：水泡→预处理→初练→复练→ 工艺流程为：水泡→预处理→初练→复练→练后处理 水 浸在练桶清水中，不需另加助剂。 泡：浸在练桶清水中，不需另加助剂。 浴比1:20 温度≤50℃，时间4h 1:20， 4h以上 浴比1:20，温度≤50℃，时间4h以上
（4）新型精练法
① 高效精练剂精练法 高效精练剂： 高效精练剂：高效能表面活性剂 主要特点： 主要特点： 润湿、膨化、渗透、乳化和扩散能力非常强——因此可省去预 a）润湿、膨化、渗透、乳化和扩散能力非常强 因此可省去预 处理工序 b）具有良好的缓冲性能 含有高效能丝素保护剂（可保护丝素在较高pH pH值条件下精练时 c）含有高效能丝素保护剂（可保护丝素在较高pH值条件下精练时 免受损伤） 免受损伤） 常用精练剂：EM 900 常用精练剂：EM—900 工艺流程：初练→复练→ 工艺流程：初练→复练→练后处理
常用合成洗涤剂：分散剂WA、雷米邦A 常用合成洗涤剂：分散剂WA、雷米邦A、 WA 净洗剂209 净洗剂LS 渗透剂JFC 209、 LS、 JFC等 净洗剂209、净洗剂LS、渗透剂JFC等 工艺： 11163电力纺练白绸为例 工艺：以11163电力纺练白绸为例 工艺流程：预处理→初练→复练→练后处理 工艺流程：预处理→初练→复练→
二、脱胶工艺条件分析 脱胶过程 ：三个阶段
第一阶段：纤维上丝胶从练液中吸水后发生膨化； 第一阶段：纤维上丝胶从练液中吸水后发生膨化； 第二阶段：膨化的丝胶在碱、 第二阶段：膨化的丝胶在碱、酸、酶等助剂的催化作用下发生水解 或溶解； 或溶解； 第三阶段：溶解或水解的丝胶及小分子化合物与丝素剥离， 第三阶段：溶解或水解的丝胶及小分子化合物与丝素剥离，并稳定 地分散在练液中。 地分散在练液中。
主要特点：织物在松弛状态以单层悬挂在练液中， 主要特点：织物在松弛状态以单层悬挂在练液中，练液流动交换和热循环
良好；机械化自动程度高， 良好；机械化自动程度高，产品质量稳定
