白炭黑与硅胶 (1)

白炭黑的用途及作用橡胶概述白炭黑是一种由二氧化硅组成的无机化合物，其化学性质稳定，物理性质特殊。

在橡胶工业中，白炭黑被广泛应用于橡胶制品的填充剂和增强剂中，具有重要的作用。

本文将介绍白炭黑在橡胶中的用途及作用，旨在提供有关的科学知识和应用实例，以促进橡胶行业的发展和技术进步。

白炭黑的用途白炭黑在橡胶制品中有多种用途，主要包括以下几个方面：增强剂白炭黑的颗粒形状和表面积特性使其在橡胶制品中具有良好的增强作用。

它可以增加橡胶制品的强度、硬度和耐磨性，并能提高抗拉强度和疲劳寿命。

因此，白炭黑常被用作增强剂来改善橡胶制品的综合性能。

填充剂白炭黑的高比表面积和吸附性能使其成为一种优良的填充剂。

它可用于提高橡胶制品的体积和质量，并改善其加工性能。

通过添加适量的白炭黑，可以有效降低橡胶制品的成本，提高其性能和可靠性。

硫化活性促进剂白炭黑在橡胶的硫化过程中能够促进硫的分散，提高橡胶的硫化速度和程度。

这是因为白炭黑表面的氧化物可作为硫化反应的催化剂，促进硫化剂和橡胶之间的反应，并加速硫与橡胶的交联作用。

因此，白炭黑常被用作硫化活性促进剂，以提高橡胶制品的硫化效果和质量。

抗老化剂白炭黑在橡胶中的分散性能较好，能够有效分散并阻止橡胶中的氧气、光线和热能的深入渗透，从而减缓橡胶的老化过程。

因此，白炭黑常被用作抗老化剂，可以延长橡胶制品的使用寿命和稳定性。

导电填料白炭黑具有较高的导电性能，可用作橡胶导电填料。

通过添加适量的白炭黑到橡胶中，可以降低橡胶的电阻率，提高橡胶制品的导电性能。

这在一些特定的橡胶制品中十分重要，如防静电橡胶、导电密封圈等。

白炭黑的作用白炭黑在橡胶中的作用主要体现在以下几个方面：增强橡胶的物理性能白炭黑能够填充橡胶的空隙，增加橡胶的体积和质量，提高橡胶制品的硬度、强度和耐磨性。

通过调节白炭黑的用量和分散性能，可以有效控制橡胶制品的物理性能和力学性能。

促进橡胶的硫化反应白炭黑可促进橡胶的硫化反应，通过提高硫化速度和程度，加强橡胶的交联作用。

白炭黑白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。

白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。

能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。

耐高温、不燃、无味、无嗅、具有很好的电绝缘性。

与具有相同硬度和耐磨性的炭黑填充物相比，胎面胶中含有沉淀法白炭黑可改善其抗裂口增长性及撕裂强度。

与其他橡胶比较，白炭黑可以相对容易和迅速地与环氧化天然橡胶(ENR)混合。

且产物的增强效果也最好。

在含有ENR的胶料中，白炭黑的增强效果和炭黑N330相似。

在SBR／BR共混体系中加入沉淀法白炭黑制成的乘用车胎面胶的滚动阻力减少50 ，而干、湿牵引性没有明显的改变。

Evans等介绍了一种超高增强沉淀法白炭黑，这种白炭黑用于胎面胶有以下优点：在不使用偶联剂时，胎面胶的滚动阻力降低而冰牵引性能提高；使用偶联剂后可减少胶料的焦烧、硫化时间，改善其抗裂口增长性，提高其扯断伸长率、硬度和300 定伸应力，同时不影响炭黑。

虽然白炭黑与炭黑并用为轮胎胎面胶增强剂时能明显改善胶料的撕裂强度，且能抑制胎面胶老化龟裂，防止胎面产生裂口裂纹，但是这种胶料的耐磨性稍差，扯断变形较大，生热大实际使用过程中，白炭黑必须经改性后才能弥补胶料性能的不足。

与炭黑相比，白炭黑表面有一层均匀的硅氧烷和硅烷醇基，硅烷醇基的存在使白炭黑表面易于进行化学反应，这使白炭黑表面可相对容易地进行改性常用于白炭黑表面处理的偶联剂是双(3一三乙氧基甲硅烷基丙基)四硫烷(TESPT)，这种有机硅烷可与橡胶及填料反应，在填料和聚合物分子间引入共价键，从而改善聚合物与填料间的作用。

研究发现，使用TESPT后，含2O份沉淀法白炭黑和4O份N332炭黑的胶料可使滚动阻力降低，而胎面胶的磨耗性能和湿牵引性能改变很小。

白炭黑补强硅橡胶机理白炭黑是一种常用的填料，可以用来补强硅橡胶材料。

它具有高比表面积、优异的增强效果和抗老化性能，因此被广泛应用于橡胶制品的生产中。

补强硅橡胶的机理主要包括物理机械作用和化学作用两个方面。

首先，白炭黑的高比表面积能够提供更多的接触面积，增加与硅橡胶的物理结合力。

其次，白炭黑的颗粒形状和尺寸能够增加硅橡胶的机械强度，提高其抗拉强度和耐磨性。

在物理机械作用方面，白炭黑填料与硅橡胶基体之间形成了一种物理上的键合关系。

白炭黑颗粒的高比表面积使其能够与硅橡胶分子链相互作用，形成一种物理上的吸附作用。

这种吸附作用能够增加硅橡胶的黏附能力和内聚力，使其具有更好的拉伸性能和耐磨性。

在化学作用方面，白炭黑填料还能与硅橡胶基体发生化学反应，增强其化学键合力。

白炭黑的表面含有许多活性基团，可以与硅橡胶中的官能团发生反应，形成化学键。

这种化学键能够提高硅橡胶的耐热性、耐油性和耐腐蚀性，使其在复杂的工作环境中具有更好的稳定性和耐用性。

除了物理机械作用和化学作用，白炭黑还能够通过改变硅橡胶的微观结构来提高其性能。

白炭黑填料的加入可以改变硅橡胶的晶粒尺寸和分布，使硅橡胶具有更细密的结构和更均匀的分布。

这种微观结构的改变能够提高硅橡胶的物理力学性能，使其具有更好的弹性和韧性。

总的来说，白炭黑补强硅橡胶的机理是通过物理机械作用、化学作用和微观结构调控三个方面来实现的。

白炭黑的高比表面积和颗粒形状能够增加硅橡胶的物理强度和黏附能力，而其表面的活性基团则能够与硅橡胶发生化学反应，增强其化学性能。

此外，白炭黑的加入还能够改变硅橡胶的微观结构，进一步提高其性能。

因此，白炭黑作为一种常用的填料，能够有效地补强硅橡胶材料，提高其综合性能，广泛应用于橡胶制品的生产中。

什么是白炭黑？白炭黑在橡胶中的重要指标应用很多朋友们都知道白色的二氧化硅粉体有个俗名叫白炭黑，但你是否知道它这个称呼的缘由是什么呢？白炭黑与炭黑的关联在了解白炭黑“WhiteCarbonBlack”之前我们应该了解一下与它的名称来源密切相关的炭黑“CarbonBlack”。

人们早在3000多年前就掌握了烧烟制墨技术，但长期以来炭黑的生产技术发展缓慢，直到1872年，世界上才首次出现了炭黑工业的规模生产，同时产生了“CarbonBlack（炭黑）”这一术语，这就是近代炭黑工业的开端。

1912年英国人莫特（Mottee）发现了炭黑对橡胶的补强作用，特别是显著提高轮胎耐磨性能以后，自此炭黑的需求量迅速增长，并逐渐成为橡胶工业不可缺少的原材料。

炭黑作为橡胶工业的补强材料已有百来年历史在第一次世界大战期间，由于生产炭黑的能源材料紧缺，德国开始使用沉淀法生产的白色二氧化硅替代炭黑，而白色的无定型二氧化硅因物性及用途与炭黑相似而得名白炭黑（WhiteCarbonBlack）。

再后来，由于汽车及其运输业的高速发展、炭黑生产用原料的涨价和节能减排的要求，又使白炭黑成为橡胶行业补强材料的佼佼者。

目前，白炭黑用在彩色橡胶制品中可以完全替代炭黑进行补强，满足白色或半透明产品的需要。

轿车“绿色轮胎”及冬季轮胎的制造是白炭黑的拿手好戏，白炭黑用于轮胎，使其获得更低的滚动阻力和改善轮胎的抓地力，从而提高汽车燃油效率。

这些具有高燃油效能等的节能型轮也被称作“绿色轮胎”。

如今我们所说的白炭黑已经不单纯是一种在橡胶配方中用作炭黑的替代品，而是一种X-射线无定形的硅酸和硅酸盐的白色超细粉体的总称，这类粉体材料具有非常广泛的应用，根据制备路线不同，主要分为沉淀法白炭黑及气相法白炭黑两大类。

一．白炭黑的制造白炭黑的制备多采用两种方法，即煅烧法和沉淀法。

煅烧法制备的白炭黑又称为气相法白炭黑或干法白炭黑，它是以多卤化硅（SiClx）为原料在高温下热分解，进行气相反应制得。

白炭黑常见制备方法摘要：本文介绍了白炭黑的常见制备方法及其产品应用。

关键词：白炭黑；气相法；沉淀法；解离法基金项目：黑龙江工程学院大学生创新训练项目（202211802211）白炭黑常见的制备方法主要有三种：气相法、沉淀法和离解法。

工业上制备方法一般是这三种方法，或者是这三种方法的组合或改良。

1.气相法气相法通常称为化学气相沉积法，又被称为热解法。

一般是在高温条件下加入氧气、四氯化硅和氢气进行反应从而制备出烟雾状的白炭黑[1]。

具体步骤为：将空气和氢气通过增加压力、分离、采用冷却的方式进行脱水、再放入硅胶中进行干燥、最后经过除尘过滤等一系列的步骤后送入合成的水解炉中。

将原料SiCl4送至精馏塔精馏后，在蒸发器中使之蒸发，并用干燥、过滤后的空气用作载体，将处理后的产物送至合成水解炉中。

在高温下SiCl4被气化，将其与一定量的氢气和氧气的混合气体在高温下进行气相水解。

生成的气相SiO2颗粒非常小，与气体很容易形成气溶胶，从而不容易被捕集，因此需要使其先在聚集器中先聚集成较大颗粒，然后用旋风分离器进行收集，最后送入脱酸炉中进行脱酸处理，通过含氨空气吹洗气相二氧化硅至pH为4～6便可得到最终产品。

用这种方法生产制备的白炭黑产品，其比表面积、粒径大小、结构性能和表面性质都和三种气体的配制比例、二氧化硅核在燃烧室中处理的时间、燃烧温度等因素有关。

得到的产品一般是球形颗粒，粒径在10-40nm之间，化学纯度大，比较面积高。

气相法的优点是所得的产品纯度非常高，分散性非常好，颗粒小并呈球形，白炭黑表面具有较少的羟基，补强性能十分优异。

缺点是技术设备要求比较高，所用的原料也相对比较贵，制备工艺也比较复杂。

2.沉淀法我国市场上生产白炭黑的主要方法就是采用沉淀法来生产白炭黑[2]。

沉淀法又被称为硅酸钠酸化法，沉淀法一般是将硫酸或盐酸与水玻璃作用,第一步先生成硅酸,然后生成的硅酸进一步分解而制得白炭黑。

沉淀法之所以在我国能作为白炭黑的主要生产方法是因为沉淀法的生产技术和设备相对来说都比较简单。

白炭黑在橡胶中的应用一、白炭黑对胶料工艺性能的影响（1）胶料的混炼与分散白炭黑由于比表面积很大，总趋向于二次聚集，加之在空气中极易吸收水分，致使羟基间易产生很强的氢键缔合，进一步提高了颗粒间的凝聚力，所以白炭黑的混炼与分散要比炭黑困难得多，而且在多量配合时，还容易生成凝胶，使胶料硬化，混炼时生热大。

为获得良好的分散，就要求初始混炼时，保持尽可能高的剪切力，以便使白炭黑的这些聚集体粒子尽可能被破坏，而又不致使橡胶分子链发生过多的机械降解。

为此，白炭黑应分批少量加入，以降低生热。

适当提高混炼温度，有利于除掉一部分白炭黑表面吸附水分，降低粒子间的凝聚力，有助于白炭黑在胶料中的分散。

（2）白炭黑补强硅橡胶混炼胶中的结构控制白炭黑，特别是气相法白炭黑是硅橡胶最好的补强剂，但有一个使混炼胶硬化的问题，一般称为“结构化效应”。

其结构化随胶料停放时间延长而增加，甚至严重到无法返炼、报废的程度。

对此有两种解释，一种认为是硅橡胶端基与白炭黑表面羟基缩合；另一方面认为硅橡胶硅氧链节与白炭黑表面羟基形成氢键。

防止结构化有两个途径，其一是混炼时加入某些可以与白炭黑表面羟基发生反应的物质，如羟基硅油、二苯基硅二醇、硅氮烷等。

当使用二苯基硅二醇时，混炼后应在160~200℃下处理0.5~1h。

这样就可以防止白炭黑填充硅橡胶的结构化。

另一途径是预先将白炭黑表面改性，先去掉部分表面羟基，从根本上消除结构化。

（3）胶料的门尼粘度白炭黑生成凝胶的能力与炭黑不相上下，因此在混炼白炭黑时，胶料的门尼粘度提高，以致于恶化了加工性能，故在含白炭黑的胶料配方中软化剂的选择和用量很重要。

在IIR中往往加入石蜡烃类、环烷烃类和芳香烃类，用量视白炭黑用量多少及门尼粘度大小而异，一般可达15-30%。

在NR中，以植物性软化剂如松香油、妥尔油等软化效果最好，合成的软化剂效果不大，矿物油的软化效果最低。

（4）胶料的硫化速度白炭黑粒子表面有大量的微孔，对硫化促进剂有较强的吸附作用，因此明显地迟延硫化。

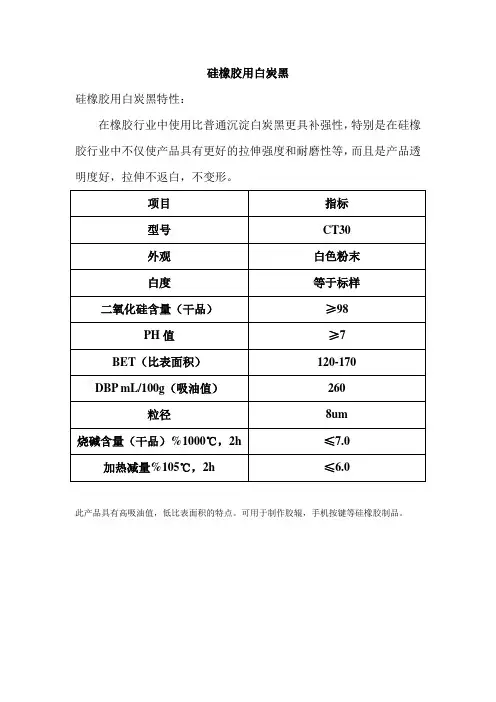

硅橡胶用白炭黑
硅橡胶用白炭黑特性：
在橡胶行业中使用比普通沉淀白炭黑更具补强性，特别是在硅橡胶行业中不仅使产品具有更好的拉伸强度和耐磨性等，而且是产品透明度好，拉伸不返白，不变形。

项目指标
型号CT30
外观白色粉末
白度等于标样二氧化硅含量（干品）≥98
PH值≥7
BET（比表面积）120-170 DBP mL/100g（吸油值）260
粒径8um
烧碱含量（干品）%1000℃，2h ≤7.0
加热减量%105℃，2h ≤6.0
此产品具有高吸油值，低比表面积的特点。

可用于制作胶辊，手机按键等硅橡胶制品。

物质：SiO2 折光率10.56% 颗粒折射率 1.600 颗粒吸收率0.1 分散剂乙醇粒径：9.08um。

白炭黑白炭黑定义白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。

白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。

能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。

耐高温、不燃、无味、无嗅、具有很好的电绝缘性。

白炭黑的成分及传统用法成分白炭黑按生产方法大体分为沉淀法白炭黑和气相法白炭黑。

气相法白炭黑常态下为白色无定形絮状半白炭黑透明固体胶状纳米粒子（粒径小于100nm），无毒，有巨大的比表面积。

气相法白炭黑全部是纳米二氧化硅，产品纯度可达99%，粒径可达10~20nm，但制备工艺复杂，价格昂贵；沉淀法白炭黑又分为传统沉淀法白炭黑和特殊沉淀法白炭黑，前者是指以硫酸、盐酸、CO2与水玻璃为基本原料生产的二氧化硅，后者是指采用超重力技术、溶胶-凝胶法、化学晶体法、二次结晶法或反相胶束微乳液法等特殊方法生产的二氧化硅。

沉淀白炭黑主要用作天然橡胶和合成橡胶的补强剂、牙膏摩擦剂等。

气相白炭黑主要用作硅橡胶的补强剂、涂料和不饱和树脂增稠剂，超细二氧化硅凝胶和气凝胶主要用作涂料消光剂、增稠剂、塑料薄膜开口剂等。

制备制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正硅酸乙酯做硅源，除硅酸钠以外，其它成本都很高。

新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。

传统方法（1）气相法主要为化学气相沉积（CAV）法，又称热解法、干法或燃烧法。

其原料一般为四氯化硅、氧气（或空气）和氢气，高温下反应而成。

反应式为：SiCl4+2H2+O2—>SiO2+4HCl空气和氢气分别经过加压、分离、冷却脱水、硅胶干燥、除尘过滤后送入合成水解炉。

将四氯化硅原料送至精馏塔精馏后，在蒸发器中加热蒸发，并以干燥、过滤后的空气为载体，送至合成水解炉。

四氯化硅在高温下气化（火焰温度1000~1800℃）后，与一定量的氢和氧（或空气）在1800℃左右的高温下进行气相水解；此时生成的气相二氧化硅颗粒极细，与气体形成气溶胶，不易捕集，故使其先在聚集器中聚集成较大颗粒，然后经旋风分离器收集，再送入脱酸炉，用含氮空气吹洗气相二氧化硅至PH值为4～6即为成品。
