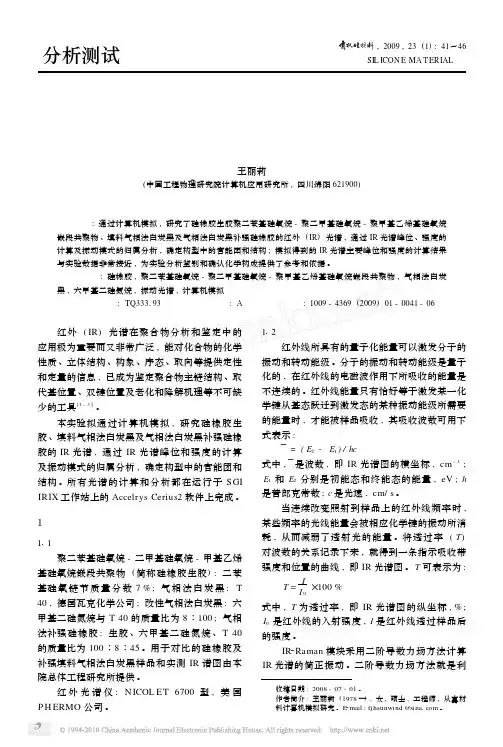

2009 白炭黑补强硅橡胶的红外光谱模拟


Si —O 键弯曲振动
745
- 01 319
7421 908
苯环平面外变形振动
782
- 01 681
8001 59
C H3 基的平面内弯曲振动和 Si —C 键伸缩振动
960
- 01 327
8641 662
C H3 基的平面内弯曲和烯烃上 C —H 键平面外弯曲
10271 5
- 01 651
10201 67
29421 5
Hale Waihona Puke - 01 71429631 07
C —H 键伸缩振动
由 表 1 可 知 , 在 1 260 cm - 1 处 出 现 的 Si —C H3 的 特 征 吸 收 带 强 而 尖 锐 ; 在 860 ～ 760 cm - 1 之间出现的强吸收带不是单峰 , 而是 多重峰 , 它是来自 C H3 基的平面内弯曲振动和 Si —C 键的伸缩振动 , 当 Si 原子上只有一个甲基 时 , 吸收带出现在 760 cm - 1 附近 , Si 原子上有 两个甲基 时 , 吸 收带 出现 在 850 ～ 800 cm - 1 之 间 , 确证分子链中 Si 原子上带一个 、两个甲基 的情况都存在 ; Si 原子上 C H3 的反对称变形振 动吸收出现在1 410cm - 1 附近 , 是个很弱的吸收 带 。同时 , 主链 Si —O 键的弯曲和伸缩振动也 很突 出 , 1 090 cm - 1 处 出 现 Si —O —烷 基 和 Si —O —Si 的强吸收带 ; 1 047 cm - 1 处出现了乙 烯基的振动吸收峰 , 说明有烯类结构 ; IR 谱图 中有较强的单取代苯中五个相连 C —H 的面外振 动 , 位于 770～740 cm - 1 之间 , 说明了分子侧链 芳香结构的存在 。谱图中的吸收峰对应分子中各 基团的振动形式 , 客观反映了物质的分子结构 。

白炭黑在橡胶中的应用

白炭黑在橡胶中的应用一、白炭黑对胶料工艺性能的影响（1）胶料的混炼与分散白炭黑由于比表面积很大，总趋向于二次聚集，加之在空气中极易吸收水分，致使羟基间易产生很强的氢键缔合，进一步提高了颗粒间的凝聚力，所以白炭黑的混炼与分散要比炭黑困难得多，而且在多量配合时，还容易生成凝胶，使胶料硬化，混炼时生热大。

为获得良好的分散，就要求初始混炼时，保持尽可能高的剪切力，以便使白炭黑的这些聚集体粒子尽可能被破坏，而又不致使橡胶分子链发生过多的机械降解。

为此，白炭黑应分批少量加入，以降低生热。

适当提高混炼温度，有利于除掉一部分白炭黑表面吸附水分，降低粒子间的凝聚力，有助于白炭黑在胶料中的分散。

（2）白炭黑补强硅橡胶混炼胶中的结构控制白炭黑，特别是气相法白炭黑是硅橡胶最好的补强剂，但有一个使混炼胶硬化的问题，一般称为“结构化效应”。

其结构化随胶料停放时间延长而增加，甚至严重到无法返炼、报废的程度。

对此有两种解释，一种认为是硅橡胶端基与白炭黑表面羟基缩合；另一方面认为硅橡胶硅氧链节与白炭黑表面羟基形成氢键。

防止结构化有两个途径，其一是混炼时加入某些可以与白炭黑表面羟基发生反应的物质，如羟基硅油、二苯基硅二醇、硅氮烷等。

当使用二苯基硅二醇时，混炼后应在160~200℃下处理0.5~1h。

这样就可以防止白炭黑填充硅橡胶的结构化。

另一途径是预先将白炭黑表面改性，先去掉部分表面羟基，从根本上消除结构化。

（3）胶料的门尼粘度白炭黑生成凝胶的能力与炭黑不相上下，因此在混炼白炭黑时，胶料的门尼粘度提高，以致于恶化了加工性能，故在含白炭黑的胶料配方中软化剂的选择和用量很重要。

在IIR中往往加入石蜡烃类、环烷烃类和芳香烃类，用量视白炭黑用量多少及门尼粘度大小而异，一般可达15-30%。

在NR中，以植物性软化剂如松香油、妥尔油等软化效果最好，合成的软化剂效果不大，矿物油的软化效果最低。

（4）胶料的硫化速度白炭黑粒子表面有大量的微孔，对硫化促进剂有较强的吸附作用，因此明显地迟延硫化。

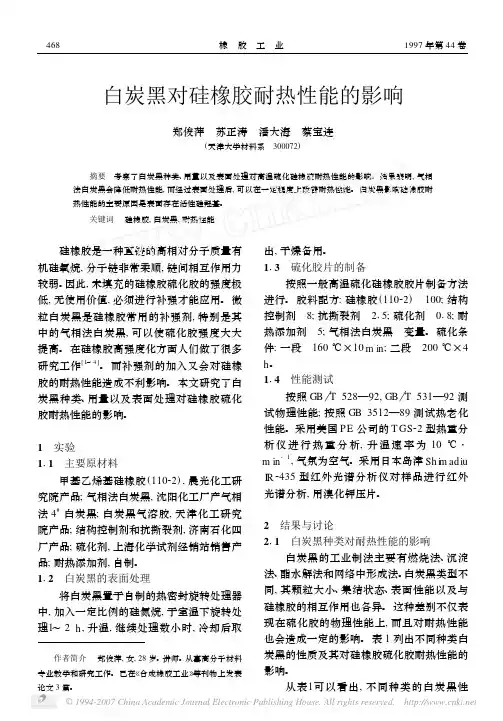

白炭黑对硅橡胶耐热性能的影响

白炭黑对硅橡胶耐热性能的影响郑俊萍　苏正涛　潘大海　蔡宝连(天津大学材料系　300072)摘要　考察了白炭黑种类、用量以及表面处理对高温硫化硅橡胶耐热性能的影响。
