华为光传输设备检修实用标准化作业指导书

华为光传输设备检修标准化作业指导书目次1 范围22 规范性引用文件23 术语和定义24 检修前准备24.1 准备工作安排24.2 劳动组织及人员要求24.2.1 劳动组织24.2.2 人员要求34.3 备品备件与材料34.4 工器具与仪器仪表94.5 技术资料114.6 安全设施布置图114.7 检修前设备设施状态114.8 风险分析与预防控制措施125 流程图125.1 检修组织流程图125.2 检修作业流程图126 检修程序与作业规范127 报告与记录248 绩效指标24前言本标准化作业指导书是为规范华为光传输设备检修标准化作业而制定的。

制定本标准化作业指导书的目的是指导华为光传输设备检修现场作业的全过程控制,体现对设备及人员行为的全过程管理,保证现场作业过程的安全和质量,优化作业方案,提高效率,降低成本。

华为光传输设备检修标准化作业指导书1 范围本标准化作业指导书规定了华为光传输设备检修标准化作业的检修前准备、检修作业流程图、检修程序与作业规范、风险分析与预防控制措施、报告与记录、绩效指标等内容。

本标准化作业指导书适用于华为光传输设备检修标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本〔包括所有的修改单适用于本文件。

DL/T 547-2012 电力系统光纤通信运行管理规程Q/GDW 721-2012 电力通信现场标准化作业规范3 术语和定义下列术语和定义适用于本标准化作业指导书。

3.1通信检修作业通信检修作业是指对通信线路、通信设备、通信电源、网络管理系统等进行检查、检修及数据配置,需要进行设备硬件操作和数据配置操作,通常会改变设备、网络运行状态。

4 检修前准备4.1 准备工作安排根据工作安排合理开展准备工作,见表1。

表1 准备工作安排4.2 劳动组织及人员要求劳动组织明确了工作所需人员类别、人员职责和作业人员数量,见表2。

华为光传输设备安装调试标准化作业指导书作业班人员：共人工作负责人：作业时间：年月日时分至年月日时分作业地点：作业单位：1 适用范围本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。

2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL/T 544-94《电力系统通信管理规程》国家电网安监[2005]83号《电力安全工作规程》Q/CD-YX-200《江西省电力系统通信运行管理规程》DL 548-94《电力系统通信站防雷运行管理规程》DL/T 547-94《电力系统光纤通信运行管理规程》国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》3 作业前准备3.1 工作任务及人员分工序号内容责任人1 熟悉施工设计图纸2 材料、工器具准备。

3 机架固定、组装。

4 电源接线、设备开通测试。

5 作业结束验收。

3.2 人员要求标准✓序号内容备注1 精神状态良好。

2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。

3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。

4 工作班成员要服从工作负责人和专责监护人的安排。

3.3 准备工作安排✓序号工作项目工作内容或要求备注1 勘察现场。

调查作业环境及设备、电路运行情况。

2 开箱验货。

搜集开箱资料、检查设备是否完好。

3 施工方案安排。

熟悉施工图纸、资料，确定施工方案及作业程序。

4 准备工作所需主要工器具。

准备本次施工所必须的工器具。

详见附件3.45 准备工作所需主要材料。

材料充足、合格，符合现场实际需要。

详见附件3.56 根据现场工作时间和工作内容落实工作。

工作票应填写正确，并按《电力安全工作规程》执行3.4工器具清单✓序号名称规格单位数量备注1 光功率计2 2M误码仪3 万用表4 冲击电钻5 切割机6 个人工器具7 压线钳8 电吹风9 开丝扳手10 活扳手11 套筒12 钢丝钳13 尖嘴钳14 螺丝刀15 锤子16 板锉17 电烙铁18 绝缘手套19 工具箱3.5施工材料清单序号名称规格单位数量备注1 尾纤2 电缆3 同轴电缆4 电源线5 绑扎带6 胶布7 标签纸8 焊锡丝9 直流空气开关10 单股铜芯线11 黄绿铜芯线12 棉纱13 砂轮片14 棉纱手套15 热缩管16 防火水泥17 钻头18 压线鼻19 记号笔20 小毛刷21 封堵材料3.6危险点分析与安全控制措施√序号危险点预控措施1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。

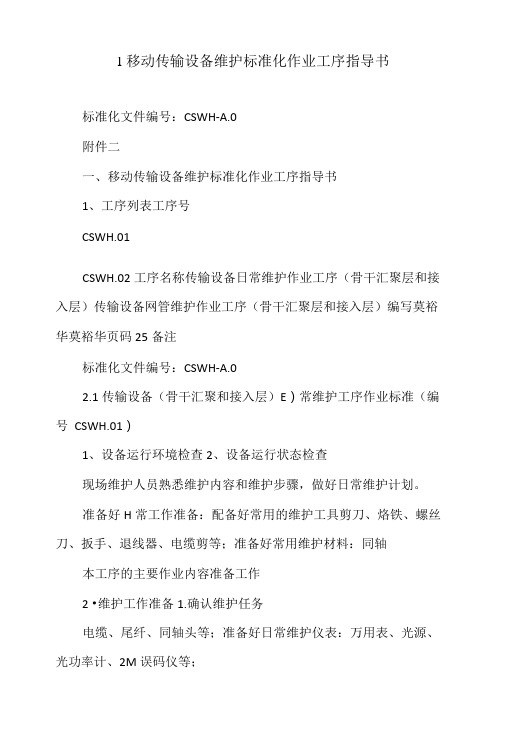

1移动传输设备维护标准化作业工序指导书标准化文件编号：CSWH-A.0附件二一、移动传输设备维护标准化作业工序指导书1、工序列表工序号CSWH.01CSWH.02工序名称传输设备日常维护作业工序（骨干汇聚层和接入层）传输设备网管维护作业工序（骨干汇聚层和接入层）编写莫裕华莫裕华页码25备注标准化文件编号：CSWH-A.02.1传输设备（骨干汇聚和接入层）E）常维护工序作业标准（编号CSWH.01）1、设备运行环境检查2、设备运行状态检查现场维护人员熟悉维护内容和维护步骤，做好日常维护计划。

准备好H常工作准备：配备好常用的维护工具剪刀、烙铁、螺丝刀、扳手、退线器、电缆剪等；准备好常用维护材料：同轴本工序的主要作业内容准备工作2 •维护工作准备1.确认维护任务电缆、尾纤、同轴头等；准备好日常维护仪表：万用表、光源、光功率计、2M误码仪等；关键控制点标注▲风险控制点★安全控制点•质量控制点♦环境控制点■应急处置措施▲供电系统检查应对相关的工具做好绝缘保护及仪表性能检测▲外部状况检查时不要误启动火警、烟尘、雷击设施■防触电应急处理预案♦空调、设备风扇运行情况♦机房位置、通风情况♦机房位置、通风情况♦机房巡检记录、清理记录维护步骤作业内容及耍求标准化的示例图片操作步骤1•设备运行环境检查检查传输设备运行的外部状况是否符合耍求，如（供电系统、火警、烟尘、雷击等）；检查传输机房温度情况是否正常,（正常温度是15~30°C之间）；检查传输机房湿度情况是否止常，（止常温度在40%〜65%之间）检查传输机房清洁度是否符合要求，机房要求整洁，无尘，（是处于好还是弟的状态）；标准化文件编号：CSWH-A.0维护步骤作业内容及耍求标准化的示例图片检查传输设备的24小时性能事件，对B2、VC4误码、同步、定时、光接口等事件进行监视，及时处理存在的问题；关键控制点标注▲风险控制点★安全控制点•质量控制点♦环境控制点■应急处置措施▲设备性能测试记录正确完整▲处理步骤JE确▲持证上岗（传输设备代维证）★处理步骤止确抽测VCJ2通道误码性能，分析是否正常；检查设备架顶告警情况，及时上报和处理异常告警；检查单板运行状态，如是否在位，设备正常情况下表面温度低于40°C,无告警灯亮；检查设备告警功能是否正常，及时记录设备的告警情况；检查光纤及ODF架的连接情况，如连接是否牢固，弯曲半径有无过小，有无被压情况等；检查电缆及DDF架的连接情况，耍求塞绳连接正常、牢固，对不符合要求的及时处理；检查设备冷却风扇运转状况，确保设备通风散热良好；检查防静电手环配备情况，至少每两个机架要有一个放止静电手腕；检查电源列柜告警情况，对于存在告警的要进行倒查，找出产生电源告警原因，如过载，欠压等告警；▲电气操作▲持证上岗（电源特种作业证）★电气操作■防触电应急处理预案★拔插单板佩戴防静电手腕★检查尾纤连接状况时避免碰落其他尾纤操作步骤2 •设备运行状态检查★检查更换单板、风扇时佩戴防静电手腕标准化文件编号：CSWH-A.0维护步骤作业内容及耍求标准化的示例图片检查传输设备、电源列柜的接地情况，确保设备接地良好；操作丄少骤2•设备运行状态检查对在运行的SDH、PTN等传输设备的收发光功率、激光器偏流等情况进行例行测试，查看是否存在偏差问题; 抽查保护倒换功能相关参数，及进行相关测试；关键控制点标注▲风险控制点★安全控制点•质量控制点♦环境控制点■应急处置措施▲电气操作▲持证上岗（电源特种作业证）★电气操作■防触电应急处理预案▲设备性能测试记录止确完整▲处理步骤疋确▲设备性能测试记录正确完整▲处理步骤正确▲持证上岗（传输设备代维证）检查传输系统各网元参数配置，看是否存在异常或错误情况;检查设备、机架、DDF、ODF各处标签是否有脱落、标示不规范等情况，是否按实际情况及时更新；对有脱落和不符合维护规范的标签及时进行整改；标准化文件编号：CSWH-A.02.2传输设备（骨干汇聚和接入层）FI常网管维护工序作业标准（编号：CSWH.02）1、传输网管系统维护本工序的主要作业内容准备工作确认维护任务现场网管值班人员熟悉维护内容和维护界面，具备充分的网管维护管理专业知识，做好与各合作单位/部门的交流沟通。

光传输设备集中检修作业指导书（传输室）

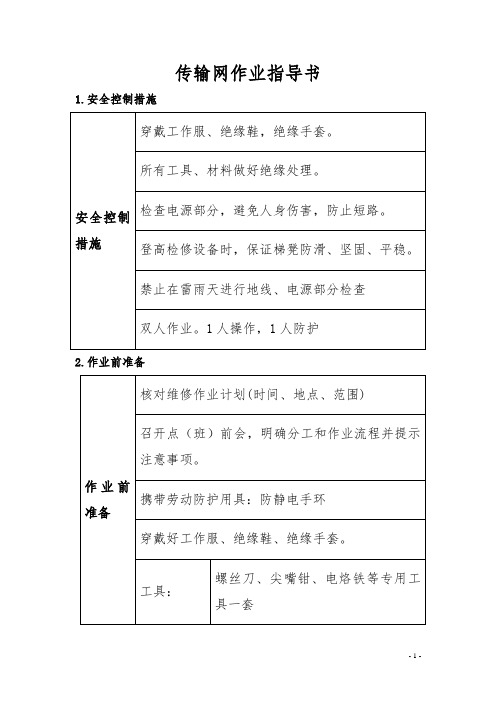

一、光传输设备安全技术操作规程
1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。

2.要严格按照设备说明书操作方法进行操作。

3.严格执行“三不动”、“三不离”的规定。

4.对电路板进行操作时，必须戴防静电手腕。

5.不得随意更改电路板功能开关状态。

6.主备板（冗余设备）倒换前、增加或修改业务后，均需对数据做备份。

7.通过网管查询网管状态、电路板状态检查时，要防止误操作导致设备状态改变。

8.检查设备电源线、地线连接是否安全可靠。

SDH光传输设备检修维护规程SDH光传输设备检修维护规程1内容及适用范围本规程规定了SDH光传输设备的检修内容、检修要求及检修方法。

本规程适用于基建、生产和运行单位继电保护通信工作人员进行OptiX OSN2500智能光传输系统的现场检修工作。

2引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。

本规程出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

《OptiX OSN2500智能光传输系统技术手册》《OptiX OSN2500智能光传输系统维护手册故障处理分册》《OptiX OSN2500智能光传输系统维护手册告警及性能事件分册》3检验项目河北南部电网光通信设备的投运、停运或检修均由省中调运行部门统一安排，需要临时停运或检修，应先向省通信调度申请，经批准后方可进行SDH光传输设备（包括光配线架、数字配线架）技术指标及功能检查的项目见表检修项目新安装全部检验A级部分检验B级专业巡检C级1外观检查1.1外观及接线检查√√√√1.2设备、风扇清洁处理√√√√1.3机房温度环境检查√√√√1.4供电电源电压指示检查√√√√1.5设备标签标识检查√√√1.6机房卫生清扫√√√2电源及告警功能的检查2.1电源系统直流电压的波动范围√√√2.2热备份直流电源保护盘倒换√√√2.3主要设备告警项目检查√√√3光接口测试3.1平均发送光功率测试√√3.2接收机收信灵敏度测试√√3.3接收机过载光功率测试√√4电接口的测试2M通道检测√√5传输系统性能测试及功能检查5.1系统误码性能测试√√5.2系统抖动性能测试√√5.3设备定时与同步性能检查与测试√√5.4保护倒换功能检查√√5.5环路功能检查√√注 1.全部检验周期：根据省中调通信调度统一安排。

2.部分检验周期：每月进行1次。

3.专业巡检周期：每周进行1次。

4.表中有“√”符号的项目表示要求进行检查。

设备维修作业指导书一、引言设备维修是指对设备出现故障或损坏时进行修复和保养的工作。

设备维修对于确保设备的正常运转和延长设备的使用寿命至关重要，因此，正确的设备维修作业非常重要。

本指导书旨在提供一份全面且易于理解的设备维修作业指南，以帮助维修人员正确地诊断和修复设备故障。

二、设备维修流程1. 故障报告与记录当设备出现故障时，维修人员应立即接收故障报告，并详细记录所接收到的故障信息，包括但不限于故障现象、故障发生时间、设备型号等。

记录的详细故障信息将有助于后续的故障诊断。

2. 故障诊断基于收集到的故障信息，维修人员需要通过对设备进行仔细观察和测试，判断设备故障的原因和范围。

维修人员应熟悉设备的工作原理和常见故障点，以便更准确地进行故障诊断。

3. 故障排除一旦确定了故障原因和范围，维修人员应制定有效的排除计划。

排除计划应明确修复措施、需要使用的工具和材料，以及相应的时间安排。

维修人员应注意测试和验证设备修复后的性能，以确保设备完全恢复正常工作。

4. 保养与预防维护除了故障修复外，设备维修也包括设备的保养和预防维护。

维修人员应定期检查和保养设备，以确保设备在正常使用中不会出现故障。

保养工作包括清洁设备、更换磨损部件等。

此外，维修人员应根据设备的使用情况和使用手册的建议进行预防性维护，以减少设备故障的发生。

三、注意事项1. 安全第一设备维修是一项需要注意安全的工作。

维修人员应了解设备的操作规程，正确使用维修工具和设备。

在进行维修作业时，应佩戴适当的防护设备，如手套、护目镜等。

对于一些特殊的维修作业，如电气维修，维修人员还应了解并遵守相关的安全操作规程。

2. 维修人员素质良好的维修人员应具备良好的技术知识和技能，能够快速而准确地诊断和修复设备故障。

维修人员还应具备良好的沟通能力和团队合作精神，以便与其他相关人员有效地协作。

3. 材料和工具准备在进行设备维修作业之前，维修人员应准备好所需的维修材料和工具，以确保能够顺利进行维修作业。

SDH、WDM光传输设备安装工程作业指导书(带表格)SDH、WDM 光传输设备安装工程监理人员作业指导书北京诚公通信工程建设监理有限公司20XX年2月18日SDH、WDM 光传输设备安装工程监理人员作业指导书目录总则 ................................................ .. (1)一、光传输设备安装工程施工阶段监理概述....................................... 1 通信工程监理阶段划分 ................................................ ............. 1 1、工程建设决策阶段监理................................................. .................. 1 2、工程建设设计阶段监理................................................................... 1 3、工程建设施工阶段监理................................................. .................. 1 光传输设备安装工程监理依据 ................................................ .. 1 1、合同文件 ................................................ ......................................... 1 2、设计文件 ................................................ ......................................... 2 3、验收标准 ................................................ ......................................... 2 工程监理组织机构 ................................................ ....................... 2 (四)监理职责 ................................................ ....................................... 3 1、总监理工程师职责 ................................................ .......................... 3 3、专业监理工程师职责 ...................................................................... 4 4、监理员职责 ................................................ ..................................... 5 通信工程监理主要制度 ................................................ ............... 5 二光传输设备安装工程质量控制 ................................................ .. (11)事前控制 ................................................ ................................. 11 事中控制： .............................................. ................................ 13 1、设备安装质量控制 ................................................ ...................... 13 2 工程测试质量控制 ................................................ ........................ 17 3、本机性能测试 ................................................ .............................. 18 4、系统性能测试 ................................................ .............................. 30 事后控制 ................................................ ................................. 38 三工程常用表格................................................. ............................... 38 竣工技术文件 ................................................ .......................... 38 测试检查表格 ................................................ .......................... 39 监理表格 ................................................ (39)总则为有效地对工程质量、进度、投资进行控制，规范施工阶段监理工作的内容、规则和方法，提高通信工程建设监理工作水平，特制定本指导书。

华为企业社会责任报告
华为光传输设备安装调试标准化作业指导书
作业班人员：共人工作负责人：
作业时间：年月日时分至年月日时分作业地点：
作业单位：
1 适用范围
本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL/T 544-94《电力系统通信管理规程》
国家电网安监[2005]83号《电力安全工作规程》
Q/CD-YX-200《江西省电力系统通信运行管理规程》
DL 548-94《电力系统通信站防雷运行管理规程》
DL/T 547-94《电力系统光纤通信运行管理规程》
国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》
3 作业前准备
3.1 工作任务及人员分工
3.2 人员要求标准
3.3 准备工作安排
3.4工器具清单
3.5施工材料清单
3.6危险点分析与安全控制措施
4 作业程序及作业标准4.1 开工
4.2作业内容和作业标准
5 结束阶段
5.1 竣工结束程序
5.2 召开班后会
总结本次作业安全、质量情况及经验教训，记入“班组工作日志”中。

6 完工总结
7作业指导书执行情况评估
页脚内容12。

检修标准化作业指导书一、概述。

检修标准化作业指导书是为了规范和统一设备检修作业流程，确保设备检修作业的安全性、高效性和质量，提高设备的可靠性和稳定性而编制的。

本指导书适用于所有设备的检修作业，旨在为检修人员提供明确的操作流程和规范，以确保设备检修作业的顺利进行。

二、作业前准备。

1. 确认检修作业的设备名称、型号、编号和位置；2. 准备必要的检修工具和设备，确保工具完好无损；3. 获取设备的检修历史记录和相关技术资料；4. 安排专业的检修人员进行作业前的安全培训和技术培训；5. 制定详细的作业计划和安全措施。

三、作业流程。

1. 检查设备的运行状态和工作环境，确保设备处于停机状态并已经做好安全隔离；2. 按照设备的检修手册和技术规范，进行设备的拆卸和清洁；3. 对设备的关键部件进行检查和测试，记录检修过程中发现的问题和异常现象；4. 根据设备的检修手册和技术规范，进行设备的维修和更换部件；5. 对设备进行组装和调试，确保设备的正常运行；6. 进行设备的试运行和性能测试，确认设备的安全性和稳定性；7. 编制设备的检修报告和记录，包括检修的时间、人员、过程和结果。

四、作业注意事项。

1. 严格按照作业流程和规范进行作业，不得擅自变更作业步骤；2. 在作业过程中，严格遵守安全操作规程，确保作业人员的人身安全；3. 对于发现的设备问题和异常现象，及时报告并采取相应的措施；4. 作业结束后，对设备和作业场所进行清理和整理，确保作业场所的整洁和安全。

五、作业结束。

1. 完成设备的检修作业后，进行设备的验收和确认；2. 对设备的检修记录和报告进行归档和整理，确保记录的完整和准确；3. 对检修作业的流程和规范进行总结和反馈，不断改进和提高检修作业的质量和效率。

六、总结。

检修标准化作业指导书是设备检修作业的重要依据和指导，严格按照本指导书的要求进行检修作业，可以确保设备检修作业的安全性、高效性和质量，提高设备的可靠性和稳定性。
