【日立挖掘机】EX200-5 220-5维修手册

1,日立挖掘机行走跑偏故障的维修处理挖掘机的液压泵分为前后泵或左右泵，日立挖掘机的行走跑偏说明有一只泵有故障，最简单的判断方法，是将液压泵的两根高压油管拆出对调一下，如果原来慢的行走变快，快的行走变慢，这就说明有一只泵有故障，对于这类情况的毛病，只需卸下液压泵，加工或更换一只泵内的配件，再上实验台调试即可，同时也解决了一只手柄不理想的问题。

众一挖掘机维修网提供。

2，日立挖掘机挖掘无力的故障维修日立挖掘机的液压泵为柱塞变量泵，工作一定时间，液压泵内的原件如（油缸体、柱塞、配流盘、摇摆等）不可避免的产生过度磨损，造成大量内漏，各参数数据不协调，导致流量不足油温过高，速度缓慢，不能建立起高压，所以动作缓慢挖掘无力。

对于这类情况的毛病，须卸下液压泵，送交本公司调试部，将液压泵进行数据检测，确认挖掘机问题所在，更换不能继续使用的配件，修复可以使用的配件，重新组装液压泵后，再上调试实验台，匹配各系列软参数（如：压力、流量、扭矩、功率等）即可。

3，日立挖掘机的要液压原件多路分配阀维修多路分配阀上面有主安全阀、二次阀、射流阀、补油阀等。

若这些安全阀现在所设定的压力达不到标准压力（EX200－5主安全阀的标准压力为320kg，而现在的压力仅有230kg）则导致挖掘无力。

还有，若阀杆与阀孔之间因磨损而间隙过大，阀杆回位不完全，则导致流量不足，速度缓慢。

对于这类情况的毛病，须卸下多路分配阀，送交本公司后直接上调试台进行调试，重新设定所有安全阀的压力，消除阀杆与阀孔之间的间隙即可。

4，日立挖掘机发动机正常但工作无力1 发动机功率足够，运转正常，而挖掘机作业速度缓慢，挖掘无力。

2 冷机时一切正常，热机时动作缓慢，挖掘无力。

而如果经过实地故障排查发现故障表现形式为2，则可按以下方法解决故障.冷机时一切正常，热机时动作缓慢，挖掘无力。

出现这样的问题表明液压泵内部配件磨损严重，须更换泵内易损件，并重新组装、上调试台校验调试。

5，日立挖掘机憋车的原因和维修日立挖掘机在工作过程中出现小松挖掘机憋车故障首先要检查挖掘机的燃油油路是否出现故障，如果确认燃油油路没有问题那么主要检查主泵调节器内部付控制伺服活塞是否老化泄油，如果老化泄油就会导致主泵出油流量加大（即主泵功率变大），而此时发动机功率相对没有变，就会造成挖掘机憋车。

挖掘机维修手册一、维护前的准备工作挖掘机作为一种重型工程机械设备，其正常运行对维护与保养的要求极高。

在进行维修之前，我们需要做一些准备工作，以确保安全有效地进行维护。

1. 防护措施在开展任何维修工作之前，首先要保证自身的安全。

人员需要穿戴好相关防护设备，如头盔、工作服、手套、防护眼镜等，以避免意外伤害。

2. 设备停机在开始维修之前，必须将挖掘机停止运行并切断电源。

这一步骤至关重要，以免在维护过程中发生意外事故。

二、挖掘机维修步骤1. 检查润滑系统润滑系统对挖掘机的正常运行起着至关重要的作用。

在维修前，需要检查润滑系统的油位是否充足，并及时更换污染的润滑油。

2. 清洁空气滤清器挖掘机的引擎需要大量清洁的空气来实现高效的燃烧。

因此，在维护之前，务必清洁或更换空气滤清器，以确保空气流通通畅。

3. 检查电气系统挖掘机的电气系统包括各种电线、开关和接线端子。

在进行维修前，需要检查电气系统是否存在短路、断路或接触不良的情况，以保证电气系统的稳定性。

4. 检查液压系统挖掘机的液压系统是其顺利运行的核心。

维修前，需要检查液压油的油位和质量，并排查是否存在漏油或其他液压系统问题。

5. 检查制动系统制动系统对于挖掘机的安全运行至关重要。

在维修前，需要仔细检查制动器和制动灯的工作情况，以确保制动系统的可靠性。

6. 机油更换挖掘机的发动机需要定期更换机油，以确保其正常运行。

在维修前，需要查看发动机机油的浑浊程度，并及时更换。

7. 更换易损件挖掘机的一些易损件，在长时间使用后可能出现磨损或老化的情况。

在维修过程中，需要及时更换这些易损件，以提高挖掘机的工作效率和稳定性。

8. 故障排查挖掘机在运行过程中可能会出现各种故障，如机械故障、电器故障等。

在维修前，需要针对已知的故障进行排查，并根据具体情况采取相应的维修措施。

三、维护后的注意事项1. 清洁挖掘机外表维修完成后，应清洁挖掘机外表以去除维修过程中积聚的尘土和污垢，并保持外表清洁干燥，避免维修后出现二次污染或腐蚀。

日立EX200-5挖掘机单独回转时动作速度慢
故障维修时间：2014年6月30日
故障维修单位:华工挖掘机维修厂
型号：大型挖掘机日立EX200-5
出厂日期：1999年11月
工作小时数：6700小时
维修地点：四川成都
作业环境：土方
故障相关信息:
一台1999年11月出厂工作6700小时的大型挖掘机日立EX200-5,单独左回转时动作速度慢,做复合动作时正常,做其它动作正常. 日立EX200-5挖掘机图:
日立EX200-5挖掘机单独回转时动作速度慢
日立挖掘机单独回转时动作速度慢故障的原因:
1、做其它动作时正常,可以判定主溢流压力、先导压力都在标准范围内,主泵工作正常.
2、因回转单独动作时速度慢,复合动作时正常,说明故障点在主控制阀的上.
3、主控制阀CSP单向阀卡在常通位置，造成左侧主控制阀的压力油回油箱,导致日立EX200-5挖掘机单独回转时动作速度慢现象.
4、ppc阀失灵.
5、回转ppc慢回程阀阻塞.
6、回转控制阀(阀芯)失灵.
7、回转马达(吸油阀)密封件失效.
8、回转马达(单向阀)密封件失效.
日立EX200-5挖机修理办法:
1、发动机高怠速时,将回转操纵杆中位,ppc阀输出压力0;回转操纵杆左或右,ppc阀输出压力
2.7Mpa以上.
2、将挖掘机右边的回转PPC慢回程阀换到左边,判断回转ppc慢回程阀阻塞.
3、将挖掘机回转马达右边吸油阀与左边吸油阀调换. 挖机故障总结: ppc阀失灵
日立EX200-5挖机故障的修理办法: 更换日立挖掘机回转马达ppc阀,重新启动试车,操作挖掘机左边回转动作,日立EX200-5挖掘机单独回转时动作速度慢故障排除.。

挖掘机维修手册一、前言在挖掘机的长期使用过程中，难免会遇到各种故障和损坏，而维修挖掘机是非常重要的任务。

为了帮助操作人员更好地进行维修工作，本手册将详细介绍挖掘机维修的基本知识和操作方法。

二、常见故障及处理方法1. 液压系统故障若挖掘机液压系统故障，一般表现为液压油温过高、液压泵噪音大等。

处理方法包括检查液压油是否充足，排除液压泵异常等。

2. 电气系统故障电气故障会导致挖掘机启动困难、无法正常操作等问题。

应检查电瓶是否电量充足、线路是否接触良好，并进行相应处理。

3. 发动机故障挖掘机发动机故障多为启动困难、功率不足等。

需要检查燃油供给是否正常、电池是否充电良好，并检查点火系统是否正常。

4. 转向系统故障转向系统故障时，挖掘机无法正常转向、转向过于困难等。

处理方法包括检查液压油是否充足、转向泵是否正常等。

5. 刹车系统故障刹车系统故障将导致挖掘机无法准确制动或刹车力度不够。

处理方法包括检查刹车液是否充足、制动器是否损坏等。

三、挖掘机维修基本步骤1. 故障排查首先，对挖掘机进行全面检查，通过观察、测试等手段确定故障位置。

2. 维修准备准备所需工具和备件，并确保维修过程中的安全。

3. 维修操作按照挖掘机制造商提供的维修手册和操作规范进行具体的维修操作，例如更换损坏的零件、调整传动系统等。

4. 维修测试完成维修后，进行相应的测试，确保挖掘机功能正常。

四、维修安全注意事项1. 维修前应切断电源，并确保机械停止运转，以避免发生意外伤害。

2. 使用维修工具时，应选择合适的工具，并遵循正确的使用方法。

3. 若维修需要拆卸零部件，应先学习该部件的结构和拆卸方法，以免造成损坏。

4. 在维修过程中，应注意对挖掘机进行适当的固定，以防止意外滑动或倾倒。

5. 完成维修后，应进行测试，确保挖掘机各项功能正常，并仔细检查是否有工具或材料遗留在机器内。

五、结语本手册介绍了挖掘机维修的基本知识和操作方法，包括常见故障及处理方法、维修基本步骤和维修安全注意事项。

日立挖掘机资料日立钩机资料维修资料装修手册日立挖掘机资料日立钩机资料维修资料ZX230操作原理小松750-7装修手册日立挖掘机资料日立钩机资料维修资料ZX230液压图册小松发动机装修手册2日立挖掘机资料日立钩机资料维修资料ZX870装修手册小松300-7装修手册360-7日立挖掘机资料日立钩机资料维修资料ZX450操作原理小松pc50MR-2零件目录日立挖掘机资料日立钩机资料维修资料ZX870操作原理小松400-7零件图册日立挖掘机资料日立钩机资料维修资料ZX870液压图册小松400-7装修手册日立挖掘机资料日立钩机资料维修资料ZX870故障诊断小松pc56-7装修手册日立挖掘机资料日立钩机资料维修资料ZX330-3电喷故障诊断小松200电器培训教材日立挖掘机资料日立钩机资料维修资料ZX330-3电喷操作原理小松650-8零件图册日立挖掘机资料日立钩机资料维修资料ZX200-3电喷装修手册小松发动机装修手册日立挖掘机资料钩机资料ZX110操作原理小松pc360-7零件手册日立挖掘机资料日立钩机资料维修资料ZX120装修手册日立挖掘机EX200-3装修手册日立挖掘机资料日立钩机资料维修资料ZX130W操作原理日立挖掘机EX300-3C操作原理日立挖掘机资料日立钩机资料维修资料ZX60-5G操作原理日立挖掘机EX200-2技术手册日立挖掘机EX200-5HHE故障诊断日立挖掘机资料日立钩机资料维修资料ZX70-5A操作原理日立挖掘机资料日立钩机资料维修资料ZX70-5A零件图册日立挖掘机资料日立钩机资料维修资料ZX470-5G操作原理日立挖掘机资料日立钩机资料维修资料ZX330-5G故障诊断日立挖掘机资料日立钩机资料维修资料ZX470-5G零件图册日立挖掘机日立钩机ZX60操作原理技术手册维修手册日立挖掘机资料维修资料钩机资料ZX60 液压零件图册日立挖掘机资料日立钩机资料维修资料ZX30W故障诊断日立挖掘机资料日立钩机资料维修资料ZX200-5G操作原理日立挖掘机资料日立钩机资料维修资料ZX120零件图册日立挖掘机EX300-5操作原理日立挖掘机日立钩机资料维修资料ZX60故障诊断日立挖掘机资料日立钩机资料维修资料ZX70-5G零件图册日立挖掘机EX300-5故障诊断日立挖掘机资料日立钩机资料维修资料ZX200操作原理日立挖掘机资料钩机资料ZX110故障诊断日立挖掘机资料日立钩机资料维修资料ZX30W零件图册日立挖掘机EX200-5操作原理EX220-5，EX270-5日立挖掘机资料日立钩机资料维修资料ZX200液压图册日立挖掘机资料日立钩机资料维修资料ZX120液压图册日立挖掘机资料日立钩机资料维修资料ZX230故障诊断日立挖掘机EX300-2技术手册日立挖掘机资料日立钩机资料维修资料ZX230装修手册日立挖掘机资料日立钩机资料维修资料ZX30W装修手册日立挖掘机资料日立钩机资料维修资料ZX330操作原理日立挖掘机EX300-HHE技术手册日立挖掘机资料日立钩机资料维修资料ZX330零件图册日立挖掘机资料日立钩机资料维修资料ZX200零件图册日立挖掘机资料日立钩机资料维修资料ZX870零件图册日立挖掘机ZX40UR装修手册ZX55UR ZX55URHHE日立挖掘机资料日立钩机资料维修资料ZX330故障诊断日立挖掘机资料日立钩机资料维修资料ZX30W液压图册日立挖掘机资料日立钩机资料维修资料ZX200-3电喷液压图册日立挖掘机ZX55UR零件图册日立挖掘机资料日立钩机资料维修资料ZX330装修手册日立挖掘机资料日立钩机资料维修资料ZX450故障诊断日立挖掘机资料日立钩机资料维修资料ZX70-5A液压图册日立挖掘机资料日立钩机资料维修资料ZX330-3电喷装修手册日立挖掘机资料日立钩机资料维修资料ZX450装修手册日立挖掘机资料日立钩机资料维修资料ZX60-5A液压图册日立挖掘机资料日立钩机资料维修资料ZX60-5A操作原理日立挖掘机资料日立钩机资料维修资料ZX450液压图册日立挖掘机资料日立钩机资料维修资料ZX70-5A故障诊断日立挖掘机资料日立钩机资料维修资料ZX70-5G液压图册日立挖掘机资料日立钩机资料维修资料ZX450零件图册日立挖掘机资料日立钩机资料维修资料ZX60-5G液压图册日立挖掘机资料日立钩机资料维修资料ZX330液压图册日立挖掘机资料日立钩机资料维修资料ZX60-5A故障诊断日立挖掘机资料日立钩机资料维修资料ZX470-5G装修手册日立挖掘机资料日立钩机资料维修资料ZX330-5G零件图册日立挖掘机资料日立钩机资料维修资料ZX200-3电喷操作原理日立挖掘机资料日立钩机资料维修资料ZX60-5G零件图册日立挖掘机资料日立钩机资料维修资料ZX470-5G液压图册日立挖掘机资料日立钩机资料维修资料ZX330-3电喷零件图册日立挖掘机资料日立钩机资料维修资料ZX330-3电喷液压图册日立挖掘机资料日立钩机资料维修资料ZX200-3电喷零件图册日立挖掘机资料日立钩机资料维修资料ZX330-5G装修手册日立挖掘机资料日立钩机资料维修资料ZX70-5G操作原理日立挖掘机资料日立钩机资料维修资料ZX60-5G故障诊断日立挖掘机资料日立钩机资料维修资料ZX200-5G零件图册日立挖掘机资料日立钩机资料维修资料ZX330-5G液压图册日立挖掘机资料日立钩机资料维修资料ZX330-5G操作原理日立挖掘机资料日立钩机资料维修资料ZX70-5G故障诊断日立挖掘机资料日立钩机资料维修资料ZX470-5G故障诊断日立挖掘机资料日立钩机资料维修资料ZX200-5G液压图册日立挖掘机EX300-2装修手册日立挖掘机EX200-5故障诊断EX220-5,EX270-5日立挖掘机资料钩机资料ZX210W轮式挖机胶轮挖机液压零件图册日立挖掘机资料钩机资料ZX130W轮式挖机胶轮挖机零件图册日立挖掘机EX300-3C故障诊断日立挖掘机资料钩机资料ZX160W轮式挖掘机胶轮挖机操作原理日立挖掘机EX300-3技术手册日立挖掘机ZX20U-2技术手册ZX30U-2,ZX35U-2日立挖掘机EX200-3技术手册日立挖掘机EX300-HHE装修手册日立挖掘机EX300-3装修手册日立挖掘机ZX20U-2装修手册ZX30U-2,ZX35U-2日立挖掘机资料钩机资料ZX210W轮式挖机胶轮挖机装修手册日立挖掘机资料钩机资料ZX130W轮式挖掘机胶轮挖机故障原理日立挖掘机资料钩机资料ZX210W轮式挖机胶轮挖机操作原理日立挖掘机ZX70零件图册日立挖掘机ZX70操作原理小松PC110-7 130-7装修手册凯斯挖掘机维修资料cx130b大修手册挖掘机维修资料S130V电路图cx360挖掘机维修手册凯斯360挖掘机维修手册发动机维修资料凯斯挖掘机维修资料图纸cx360b电路图凯斯挖掘机维修资料图纸cx360电路图凯斯挖掘机维修资料液压图cx36b，cx55b液压图凯斯挖掘机维修资料图纸cx360液压图凯斯挖掘机维修资料图纸210电路图挖掘机维修资料sh75-3b液压图凯斯挖掘机维修资料图纸cx470液压图凯斯挖掘机维修资料图纸cx470b电路图凯斯挖掘机维修资料cx210电路图凯斯挖掘机维修资料电路图cx120b凯斯挖掘机维修资料图纸cx360b液压图凯斯挖掘机维修资料图纸cx210液压图凯斯挖掘机维修资料cx130b服务手册凯斯挖掘机维修资料液压图cx75凯斯挖掘机维修资料电路图cx75凯斯挖掘机维修资料图纸cx130b液压图凯斯挖掘机维修资料图纸cx210b液压图凯斯挖掘机维修资料图纸cx130b电路图挖掘机维修资料sh75-3b电路图日立挖掘机资料ZX200-5A故障诊断日立挖掘机资料钩机资料ZX200-5A操作原理日立挖掘机资料ZX200-5A电路图液压图线束图大宇挖掘机维修资料DH220lc电路图挖掘机维修资料s220lc-v电路图挖掘机维修资料S55V-GOLD电路图小松挖掘机维修资料pc300-7电路图日立挖掘机ZX60操作原理日立挖掘机EX300-3C装修手册日立挖掘机液压零件手册ZX35U-2日立挖掘机资料钩机资料ZX130W轮式挖掘机胶轮挖机装修手册日立挖掘机ZX35U-2零件图册日立挖掘机资料钩机资料ZX160W轮式挖掘机胶轮挖机故障诊断日立挖掘机资料钩机资料ZX160W轮式挖机胶轮挖机液压零件图册日立挖掘机资料钩机资料ZX160W轮式挖机胶轮挖机操作人员手册日立挖掘机资料钩机资料ZX130W 轮式挖机胶轮挖机操作人员手册日立挖掘机ZX70液压零件图册日立挖掘机资料钩机资料ZX130W轮式挖掘机胶轮挖机操作原理日立挖掘机资料钩机资料ZX210W轮式挖掘机胶轮挖机故障诊断日立挖掘机资料钩机资料ZX210W轮式挖机胶轮挖机零件图册日立挖掘机EX200-5装修手册EX220-5,EX270-5日立挖掘机EX200-5HHE操作原理日立挖掘机EX200-5HHE装修手册日立挖掘机EX300-5HHE操作原理日立挖掘机EX300-5HHE故障诊断日立挖掘机EX300-5HHE装修手册日立挖掘机EX300-5装修手册日立挖掘机ZX55UR液压零件图册日立挖掘机资料钩机资料ZX130W轮式挖机胶轮挖机液压零件图册日立挖掘机ZX40UR技术手册ZX55UR ZX55URHHE日立挖掘机资料钩机资料ZX160W轮式挖掘机胶轮挖机装修手册挖掘机稀有车型电路液压图电脑板端子定义各种手册等资料一本日立挖掘机电脑板维修资料ZX-1电脑板揭秘注解挖掘机电脑板维修资料大全+时间调校+视频程挖掘机维修资料大全挖掘机维修资料大全电脑板内部资料电脑板原理图讲,解实用小松挖掘机空调维修培训资料空调故障码自诊挖掘机维修资电路液压图手册速查电脑板资料料机型最全小松挖掘机200-8装修手册挖掘机维修资料嗲电子书籍【视频】日立ZX-1挖掘机改时间教程ZX200-1电脑板接头连线图挖掘机小时表调整方法和程序数据小松60-7挖掘机装修手册挖掘机维修资料大全挖掘机电脑板维修资料电脑内部维修视频讲解内部原理图讲解,;挖掘机资料之小松200-7仪表使用电器故障代码调整挖掘机维修资料之,小松PC-7系列售后培训技术读本挖掘机维修资料之小松PC-7 PC-8系列故障码大全,最全日立挖掘机维修资料大全电脑板针脚图电路,液压图小松挖掘机全系列维修资料电脑板针脚gps资料维修视频,机型最卡特挖掘机维修资料，gps电脑板针脚视频入门工具,书，资料手册神刚资料全系列内部维修资料大全电脑板针脚图解手册, 维修视频,挖掘机维修资料大全之神钢挖掘机维修手册出书版挖掘机维修资料之i故障代码大全电脑板故障代码维修资料神钢-8售后服务研修教材内含电路液压图电脑板针脚等绝密209页发货用移动硬盘发货工具不拍资料勿点挖掘机液压维修资料液压动画液压原理实用12G资料挖掘机电脑板维修资料EX-200-3挖掘机电脑板接口定义挖掘机电脑板维修资料日历挖掘机EX200-3电脑板大板注解挖掘机电脑板维修资料EX200--2 PVC板线色走向示意图挖掘机电脑板维修资料EX200_220-5电脑连接器接线图ZX200－1故障代码挖掘机电脑板维修资料【视频】日立挖掘机EX-2 -3电脑板讲课【视频】挖掘机电脑板维修资料日立小大夫测试台使用挖掘机电脑板维修资料合肥日立-5电脑板插口功能脚【视频】原装日立挖掘机电脑板维修资料－5电脑板解说压力传感器挖掘机电脑板维修资料日立－5－6油门学习方法近30个品牌挖掘机维修资料全国最全ZX表接线简丹爱-小松挖掘机维修资料大全pc-7原厂资料大全14册挖掘机维修资料【小松挖掘机液压泵的构造与工作原理】【SK200(-6)主要零配件功能标注】神钢电脑板解密资料神钢【-6E机电控制器A和B调整】挖掘机资料大全神钢200-8挖掘机故障码小松挖掘机维修资料200-7装修手册电子书日立挖掘机资料电喷挖掘机维修资料ZX330-3装修手册挖掘机维修资料大全优盘硬盘运费等补差价小松挖掘机维修手册（上册（下册）挖掘机维修资料大全电子书籍其他挖掘机和工程机械资料大全十几个车型需要车型请联系店主现代挖掘机维修资料大全维修工具书电路液压图册电脑板针脚,挖掘机维修资料大全之日立挖掘机维修手册出书电子版,,小松pc-7系列技术读本彩色电子出书版电脑板针脚电路液压核心,挖掘机资料之小松pc200-8监控器手册中文仪表英文翻译故障代,挖掘机维修资料大全之小松200-8液压原理图电子版彩色可放大小松挖掘机构造原理及拆装维修小松-7系列383页电子版经典,挖掘机电脑板维修易损件机密资料实用速查日立神钢卡特,住友等挖掘机电脑板维修集成块代用资料覆盖74，AD 56等系列实用挖掘机维修资料大全---小松挖掘机200-8彩色液压图可放大x小松系列挖掘机液压系统教程ppt电子文件小松挖掘机电路详解[出书]小松-6，小松，7小松-8些列挖掘机故障码大全。

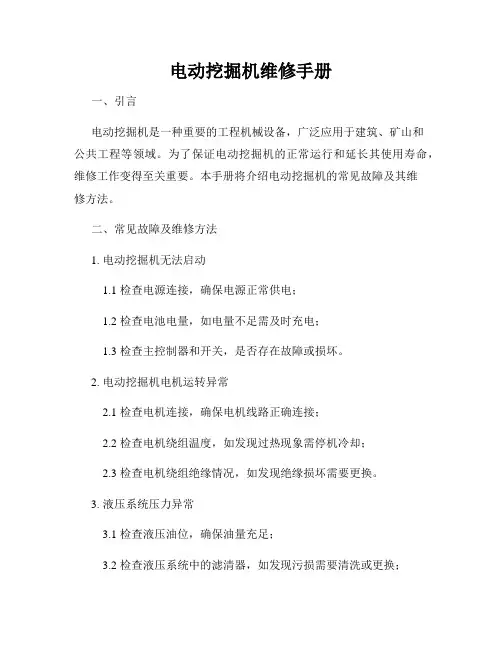

电动挖掘机维修手册一、引言电动挖掘机是一种重要的工程机械设备，广泛应用于建筑、矿山和公共工程等领域。

为了保证电动挖掘机的正常运行和延长其使用寿命，维修工作变得至关重要。

本手册将介绍电动挖掘机的常见故障及其维修方法。

二、常见故障及维修方法1. 电动挖掘机无法启动1.1 检查电源连接，确保电源正常供电；1.2 检查电池电量，如电量不足需及时充电；1.3 检查主控制器和开关，是否存在故障或损坏。

2. 电动挖掘机电机运转异常2.1 检查电机连接，确保电机线路正确连接；2.2 检查电机绕组温度，如发现过热现象需停机冷却；2.3 检查电机绕组绝缘情况，如发现绝缘损坏需要更换。

3. 液压系统压力异常3.1 检查液压油位，确保油量充足；3.2 检查液压系统中的滤清器，如发现污损需要清洗或更换；3.3 检查液压系统的泄漏情况，如发现泄漏点需要及时修复。

4. 工作装置异常4.1 检查液压缸是否泄漏，如有泄漏需要更换密封件；4.2 检查转台轴承是否松动，如有松动需要紧固；4.3 检查工作装置的运动是否顺畅，如存在卡滞需要修复或更换零部件。

5. 电动挖掘机电气系统故障5.1 检查电路连接，确保电线正确连接；5.2 检查电气设备的绝缘情况，如发现绝缘损坏需更换；5.3 检查电气设备的开关和保护装置，如有故障或损坏需修复或更换。

三、维护保养除了及时维修故障，电动挖掘机的定期维护保养也是必不可少的。

下面列举一些常见的维护保养事项：1. 定期更换液压油和润滑油，确保油品清洁；2. 清洗散热器，保持散热效果良好；3. 定期检查紧固件，确保连接可靠；4. 清洗空气滤清器，防止灰尘进入引擎；5. 定期进行设备的涂漆维护，防止腐蚀。

四、安全注意事项在进行电动挖掘机维修过程中，为了保证人身安全和设备安全，请注意以下事项：1. 维修前务必切断电源和液压油源；2. 维修人员应穿戴符合要求的个人防护装备；3. 严禁在设备运行时进行维修作业；4. 维修人员需熟悉相关维修手册和操作规程。

URL:e pc at al o g s .c ome p c a t a l o g s .c o mTo The ReaderAdditional ReferencesManual CompositionPage NumberThis manual is written for an experienced technician to provide technical information needed to maintain and repair this machine.The machine specification and description according to destination may be explained on this manual. Be sure to thoroughly read this manual for correct product information and service procedures.Please refer to the other materials (operator’s manual, parts catalog, engine technical material and Hitachi training material etc.) in addition to this manual.This manual consists the Technical Manual, the Workshop Manual and the Engine Manual.Information included in the Technical Manual:Technical information needed for redelivery and delivery, operation and activation of all devices and systems, operational performance tests, and troubleshooting procedures.Each page has a number, located on the center lower part of the page, and each number contains the following information:Example:Technical Manual: T 1-3-5T Technical Manual 1Section Number 3Group Number5Consecutive Page Number for Each GroupIf you have any questions or comments, at if you found any errors regarding the contents of this manual,please contact using “Service Manual Revision Request Form” at the end of this manual. (Note: Do not tear off the form. Copy it for usage.):Technical Information Center Hitachi Construction Machinery Co., Ltd. TEL: 81-29-832-7084 FAX: 81-29-831-1162E-mail:*****************************Information included in the Workshop Manual:Technical information needed for maintenance and repair of the machine, tools and devices needed for maintenance and repair, maintenance standards, and removal / installation and assemble / disassemble procedures.Information included in the Engine Manual:Technical information needed for redelivery and delivery and maintenance and repair of the machine, operation and activation of all devices and systems, troubleshooting and assemble / disassemble procedures.Workshop Manual: W 1-3-2-5W Workshop Manual 1Section Number 3Group Number 2Sub Group Number5Consecutive Page Number for Each Groupe pc at al o g s .c omSafety Alert Symbol and Headline NotationsIn this manual, the following safety alert symbol and signal words are used to alert the reader to the potential for personal injury of machine damage.d This is the safety alert symbol. When you see thissymbol, be alert to the potential for personal injury.Never fail to follow the safety instructions prescribed along with the safety alert symbol.The safety alert symbol is also used to draw attention to component/part weights.To avoid injury and damage, be sure to use appropriate lifting techniques and equipment when lifting heavy parts.d CAUTION:Indicates potentially hazardous situation which could, if not avoided, result in personal injury or death.IMPORTANT:Indicates a situation which, if not conformed to the instructions, could result in damage to the machine.f NOTE:Indicates supplementary technical information or know-how.Units UsedQuantity To Convert FromInto Multiply By Length mm in 0.03937mmft 0.003281VolumeLUS gal 0.2642L US qt 1.057m 3yd 3 1.308Weight kg lb 2.205Force N kgf 0.10197N lbf 0.2248TorqueN·m kgf·m 0.10197Pressure MPa kgf/cm 210.197MPa psi 145.0PowerkW PS 1.360kW HP 1.341Temperature °C °F °C×1.8+32Velocity km/h mph 0.6214min -1rpm1.0Flow rateL/min US gpm 0.2642mL/revcc/rev1.0f NOTE:The numerical value in this manual might bedifferent from the above-mentioned table.SI Units (International System of Units) are used in this manual. MKSA system units and English units are also indicated in parentheses just behind SI units.Example: 24.5 MPa (250 kgf/cm 2, 3560 psi)A table for conversion from SI units to other system units is shown below for reference purposes.e pc at al o g s .c omSYMBOL AND ABBREVIATIONSymbol / Abbreviation NameExplanationTO Technical manual (Operational principle)Technical manual (Operational Principle). TT Technical manual (Troubleshooting)Technical manual (Troubleshooting). T/M Technical manual Technical manual.W, W/M Workshop manualWorkshop manual (Removal and Installation, Disassembly and Assembly).MC Main Controller Main controller. MC controls the engine, pump, and valveaccording to the machine operating condition.ECU Engine Control Module Engine controller. ECU controls fuel injection amountaccording to the machine operating condition.GSMGlobal System for Mobile communications controller Communication controller. GSM is a type of wireless communication system, is used in more than on 100countries around Europe and Asia, and becomes the factual global standards of the mobile telephone.GPS Global Positioning System Global positioning system. CANController Area Network CAN communication. CAN is a serial communicationsprotocol internationally-standardized by ISO (International Organization for Standardization).A/C Air Conditioner Air conditioner. OP , OPT Option Optional component. MPDr. Maintenance Pro Dr.MPDr. is software that troubleshooting, monitoring, andadjustment.A/I Auto-Idle Auto-idle. WU Warming-Up Warming-up. Li Low (Slow) Idle Slow idle engine speed. ATT Attachment Attachment. Attachment is optional parts such as breaker,crusher, and pulverizer in this manual.HI, Hi High Travel fast position.LO, Lo Low Travel slow position.EGRExhaust Gas Recirculation The EGR control re-circulates a part of exhaust gas in theintake manifold and combines it with intake-air. Therefore, combustion temperature is lowered and generation of oxide of nitrogen (NOx) is controlled.CSDCold Start Device Engine start device at low temperature. It increasinglyadvances the fuel injection timing and increases the fuel injection amount a little when coolant temperature is less than 5 °C. Therefore, the engine starting is improved.e pc at al o g s .c omBuy nowHitachi Hydraulic Excavator ZX85USB-5A Workshop Manual PDF With Instant Download。

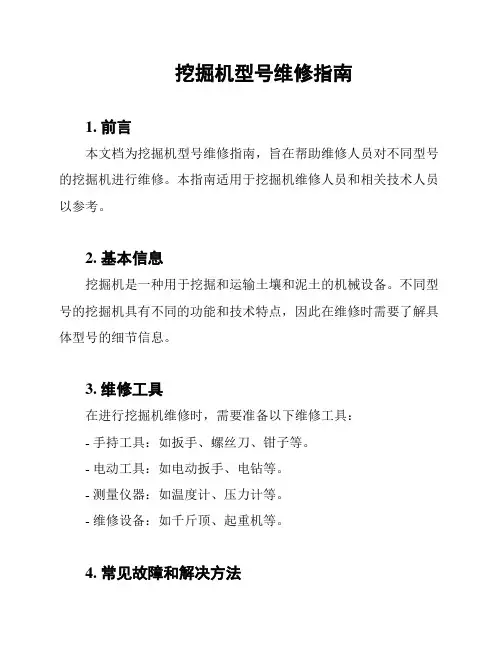

挖掘机型号维修指南1. 前言本文档为挖掘机型号维修指南，旨在帮助维修人员对不同型号的挖掘机进行维修。

本指南适用于挖掘机维修人员和相关技术人员以参考。

2. 基本信息挖掘机是一种用于挖掘和运输土壤和泥土的机械设备。

不同型号的挖掘机具有不同的功能和技术特点，因此在维修时需要了解具体型号的细节信息。

3. 维修工具在进行挖掘机维修时，需要准备以下维修工具：- 手持工具：如扳手、螺丝刀、钳子等。

- 电动工具：如电动扳手、电钻等。

- 测量仪器：如温度计、压力计等。

- 维修设备：如千斤顶、起重机等。

4. 常见故障和解决方法4.1 机械故障- 故障现象：挖掘机无法正常启动。

解决方法：- 检查电池电量是否充足。

- 检查起动机是否正常工作。

- 检查供油系统是否正常。

- 故障现象：挖掘机工作时发出异常声音。

解决方法：- 检查机械传动系统是否有松动或损坏的零件。

- 检查液压系统是否正常工作。

- 检查润滑系统是否正常。

4.2 电气故障- 故障现象：挖掘机电路短路。

解决方法：- 检查电路连接是否正确。

- 检查电线是否磨损或受损。

- 检查保险丝是否熔断。

- 故障现象：挖掘机电器设备无法正常工作。

解决方法：- 检查电源供应是否正常。

- 检查电器设备是否损坏或松动。

5. 维护注意事项- 定期更换机油和润滑剂。

- 每日清洁挖掘机，特别是机械传动部件和液压系统。

- 注意安全操作规程，使用挖掘机时佩戴安全装备。

- 定期进行挖掘机的维护检查，确保设备正常运行。

6. 总结本文档提供了挖掘机型号维修的基本指南，包括基本信息、维修工具、常见故障和解决方法，以及维护注意事项等内容。

维修人员可以根据本指南，对不同型号的挖掘机进行维修和维护，以确保设备的正常运行。
