LRUN-WM CLIP-SET RJ-45 COUPLERTechnical DataLinkRunner™Network MultimeterQuickly verify and troubleshoot network drops with this essential, personal tool.Frontline PC and network technicians are the first line of defense against problems at the physical and link layers of the network. Typical problems the technician checks for include determin-ing whether the drop is active, whether they can “ping” other network resources, finding any cable problems and tracing the cable path.Designed for the frontline techni-cian, LinkRunner improves trou-bleshooting and escalation accuracy by helping to quickly identify if a problem is in the network or the PC NIC.LinkRunner performs essential tests for troubleshooting and solving problems in the physical and link layers, the source of 80% of network problems.Instant vision into the network drop. That’s Network SuperVision.™That’s Fluke Networks’ promise to you.LinkRunner helps you answer questions like:•Is this an active Ethernet port?•What speed/duplex is thehub/switch/PC NIC configured for?•Am I seeing traffic from this connection?•Is the PC NIC okay?•Where does the cable go?•Am I connected to the Internet?Perform the following tests quicklyLink – determine whether the drop is active, identify itsspeed, duplex capabilities, and service type (e.g., Ethernet,Token ring, Telco). Users can then reconfigure these settings on the hub or NIC as needed. Now detects up to Gigabit Ethernet.Length – determine whether the cable length is within specifications, what type it is (straight or crossover), and whether it has any faults. These tests, which work for both structured and patch cables, eliminate the need for a separate cable tester.Ping – verify connectivity to key network resources and determine whether a PC NIC is responding.Actual size.Link pulse– blink the hub port or PC light while sending tone for cable location. Use the optional MicroProbe to hear the audible tone being sent by LinkRunner.Cable ID– identify unknown cabling paths using the optional Cable ID by seeing which numbered plug is on the other end of the wire.Proactively monitor and reactively troubleshootWhatsUp Key Device Watch software is an easy-to-use solution that maps the network, monitors key devices, and alerts of failures before they become catastrophes. Key Device Watch software, LinkRunner and your knowl-edge give you a powerful combination to help keep your resources up and running.Key Device Watch monitors up to 10 net-worked resources, waiting for something to go wrong. When something does go wrong with your networked devices, a notification is sent to the proper party letting them know where to go and what to fix. Key Device Watch doesn’t solve the problem but alerts those who can. That information com-bined with the handheld network tester allows the troubleshooter to quickly fix the problem.WhatsUp Key Device Watch: •Discovers devices automatically •Monitors key devices 24x7•Notifies troubleshooter with problem location and type•Speeds-up the troubleshooting process •Provides trend analysis of network diagnosticsOrder the software bundled with LinkRunner and save on this powerful combination over individual purchases.Availability ReportHealth Report/linkrunner/keydevicefor more information.Test Kit Includes:All available accessoriesand the customcarrying caseLRUN-WM CLIP-SET RJ-45 COUPLER。
fluke网络测试分析报告fluke网络测试分析报告一、实验背景：为了熟练掌握线缆测试的几个参数以及使用fluke测试仪器。
我们制作了一根有缺陷的双绞线，测试这根双绞线的参数，看看哪几个参数能通过，哪几个会失败。
这次我们小组主要测试了网线的RL回波损耗、传输时延、ACR衰减串扰比、NEXT近端串扰、接线图、电阻等等一些数据。
二、现场测试参数：现场测试首先要确定测试时依据的国际标准或区域标准，这一点在FLUKE的设备上非常容易实现，只需要在测试之前选择一项标准即可，FLUKE已经预先将常用的标准内置于其设备之中。
为了确保现场测试的准确性和认证测试的权威性，一般都要测试多项技术参数，只有这些技术参数都符合标准规定，才能给出相应的认证。
三、实验过程：这次试验主要测试有接线图、回波损耗、Next、插入损耗、ACR—F、电阻接线图：接线图测试是为了测试所连通道或永久链路的双绞线其线序连接的正确性。
我们的测试结果为六号线路断开，所以接线图不合格。
回波损耗（RL）：信号传输时，电缆阻抗的变化产生 RL ，因此，导致阻抗变化的因素都会影响RL 。
这包括视频电缆的基本结构，即中心导体的尺寸、形状和组成，绝缘或介电材料的选择和制造，屏蔽方式和材料的选择，护套的打印方法也是影响回波损耗的因素。
它是反射系数的倒数，以分贝表示。
RL的值在0dB到无穷大之间，回波损耗越小表示匹配越差，反之则匹配越好。
0dB表示全反射，无穷大表示完全匹配。
在移动通信中，一般要求回波损耗大于14dB（对应VSWR=1.5）。
回波损耗是由于阻抗不连续/不匹配所造成的反射测量整个频率范围内信号反射的强度产生原因：特性阻抗之间的偏离线缆在生产过程中的变化连接器件安装降低回波损耗指标的措施降低回波损耗（RL）的措施有以下3种：1、提高同心度2、复合技术3、采用粘连线对技术用回波损耗表示特性阻抗的影响更准确，用RL测量沿线路上所有位置上由于阻抗不匹配引起反射。

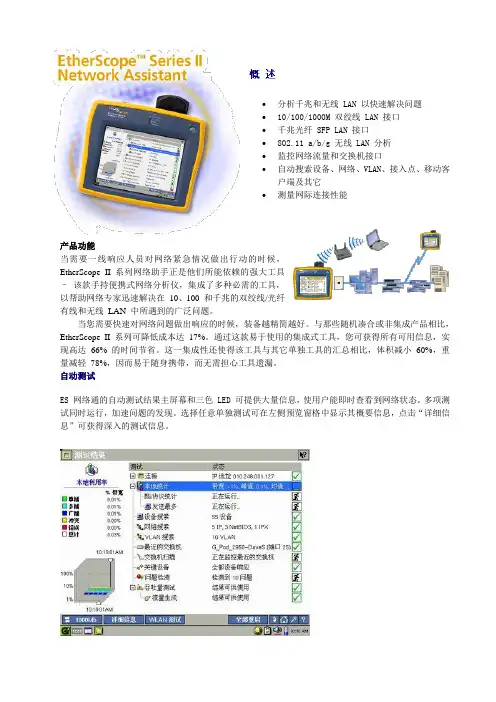

∙分析千兆和无线 LAN 以快速解决问题∙10/100/1000M 双绞线 LAN 接口∙千兆光纤 SFP LAN 接口∙802.11 a/b/g 无线 LAN 分析∙监控网络流量和交换机接口∙自动搜索设备、网络、VLAN、接入点、移动客户端及其它∙测量网际连接性能产品功能当需要一线响应人员对网络紧急情况做出行动的时候，EtherScope II 系列网络助手正是他们所能依赖的强大工具–该款手持便携式网络分析仪，集成了多种必需的工具，以帮助网络专家迅速解决在10、100 和千兆的双绞线/光纤有线和无线LAN 中所遇到的广泛问题。
当您需要快速对网络问题做出响应的时候，装备越精简越好。
与那些随机凑合或非集成产品相比，EtherScope II 系列可降低成本达17%。
通过这款易于使用的集成式工具，您可获得所有可用信息，实现高达66% 的时间节省。
这一集成性还使得该工具与其它单独工具的汇总相比，体积减小60%，重量减轻78%，因而易于随身携带，而无需担心工具遗漏。
自动测试ES 网络通的自动测试结果主屏幕和三色 LED 可提供大量信息，使用户能即时查看到网络状态。
多项测试同时运行，加速问题的发现。
选择任意单独测试可在左侧预览窗格中显示其概要信息，点击“详细信息”可获得深入的测试信息。
EtherScope 分析仪的自动网络发现的网络发现结果显示在主屏幕上，其中包括最近的交换机以及您连接的插槽和端口的标识信息。
ES 网络通二代用户界面采用 Linux 操作系统支持，导航方便。
linux 提供 WEB 浏览器，Telnet 和其它类似于PC 上提供的工具。
千兆链路测试验证 LAN 信令验证以太网信令以排除速度和双工不匹配以及端口自适应问题。
测试 802.3af 以太网供电 (PoE) 链路。
EtherScope 系列 II 可模仿 802.3af 带电设备模拟请求并测量每针上的电压。
查看交换机详细信息最近的交换机当诊断用户问题时，最重要的是确定从哪里连接到网络中。
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。

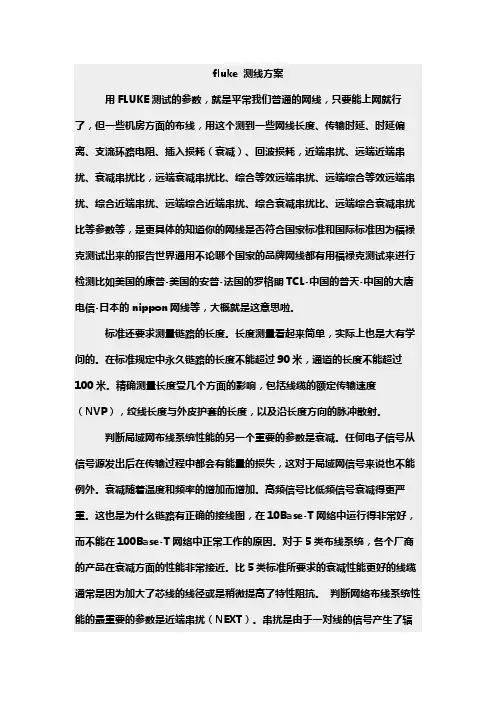

fluke 测线方案用FLUKE测试的参数，就是平常我们普通的网线，只要能上网就行了，但一些机房方面的布线，用这个测到一些网线长度、传输时延、时延偏离、支流环路电阻、插入损耗（衰减）、回波损耗，近端串扰、远端近端串扰、衰减串扰比，远端衰减串扰比、综合等效远端串扰、远端综合等效远端串扰、综合近端串扰、远端综合近端串扰、综合衰减串扰比、远端综合衰减串扰比等参数等，是更具体的知道你的网线是否符合国家标准和国际标准因为福禄克测试出来的报告世界通用不论哪个国家的品牌网线都有用福禄克测试来进行检测比如美国的康普-美国的安普-法国的罗格朗TCL-中国的普天-中国的大唐电信-日本的nippon网线等，大概就是这意思啦。
标准还要求测量链路的长度。
长度测量看起来简单，实际上也是大有学问的。
在标准规定中永久链路的长度不能超过90米，通道的长度不能超过100米。
精确测量长度受几个方面的影响，包括线缆的额定传输速度（NVP），绞线长度与外皮护套的长度，以及沿长度方向的脉冲散射。
判断局域网布线系统性能的另一个重要的参数是衰减。
任何电子信号从信号源发出后在传输过程中都会有能量的损失，这对于局域网信号来说也不能例外。
衰减随着温度和频率的增加而增加。
高频信号比低频信号衰减得更严重。
这也是为什么链路有正确的接线图，在10Base-T网络中运行得非常好，而不能在100Base-T网络中正常工作的原因。
对于5类布线系统，各个厂商的产品在衰减方面的性能非常接近。
比5类标准所要求的衰减性能更好的线缆通常是因为加大了芯线的线径或是稍微提高了特性阻抗。
判断网络布线系统性能的最重要的参数是近端串扰（NEXT）。
串扰是由于一对线的信号产生了辐射并感应到其他临近的一对线而造成的。
串扰也是随频率变化的，同衰减类似的，3类线可以很好地支持10Base-T的应用，但却不能用于100Base-T网络。
保持线对紧密地绞结和线对间的平衡可以有效地降低串绕。
较小的绞距可以形成电磁场的方向相反以有效地相互抵消彼此间的影响，从而降低线对向外的辐射。
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
fluke网络测试分析报告Fluke 网络测试分析报告在当今数字化的时代，网络的稳定与高效运行对于企业和组织来说至关重要。
为了确保网络的性能和可靠性，我们使用了 Fluke 网络测试工具对网络进行了全面的测试，并在此为您呈现详细的分析报告。
一、测试背景随着公司业务的不断拓展，网络的使用量急剧增加，员工反映网络出现了速度慢、频繁掉线等问题，严重影响了工作效率。
为了找出网络中存在的问题，改善网络性能，我们决定进行此次网络测试。
二、测试目的本次测试的主要目的是评估网络的性能、稳定性和安全性，找出潜在的问题和瓶颈，并提出相应的解决方案，以优化网络，提升用户体验。
三、测试环境1、网络拓扑结构公司网络采用了星型拓扑结构，核心交换机连接着各个楼层的接入交换机，再通过接入交换机连接到终端设备。
2、测试设备使用了 Fluke 的 Network Analyzer 测试仪，包括电缆测试仪、协议分析仪和无线测试仪等。
3、测试时间测试在非工作时间进行，以减少对正常业务的影响。
四、测试内容及结果1、线缆测试通过 Fluke 的电缆测试仪对网络线缆进行了测试，包括双绞线和光纤。
测试结果显示，部分双绞线存在线序错误和衰减过大的问题，这可能导致数据传输错误和速度下降。
而光纤的测试结果良好，没有发现明显的损耗和故障。
2、网络性能测试使用协议分析仪对网络中的数据包进行了捕获和分析。
发现网络中存在大量的广播包和冲突包，尤其是在高峰期，这严重影响了网络的性能。
此外，网络的吞吐量和延迟也不尽人意，平均吞吐量仅达到了预期的 70%，延迟则超过了正常范围。
3、无线测试在无线覆盖区域进行了信号强度和连接稳定性的测试。
结果显示，部分区域的信号强度较弱，存在信号盲区，导致无线连接不稳定，频繁掉线。
4、安全测试通过漏洞扫描工具对网络中的设备进行了安全漏洞扫描，发现了一些设备存在未及时更新补丁、弱密码等安全隐患。
五、问题分析1、线缆问题双绞线的线序错误和衰减过大可能是由于施工不规范或线缆老化所致。

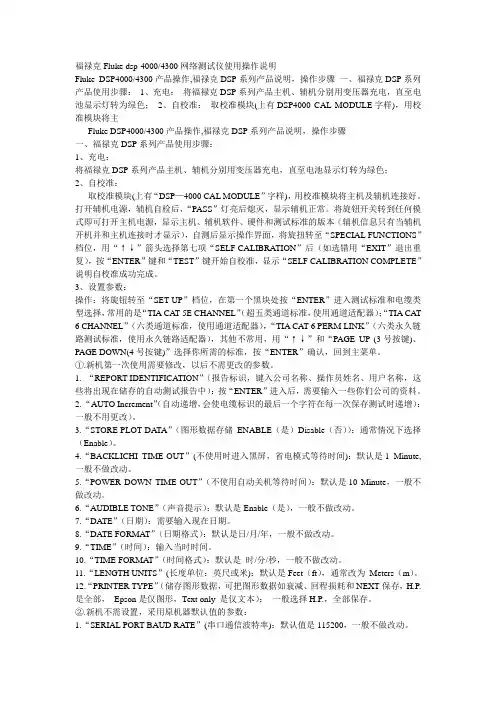

福禄克Fluke dsp-4000/4300网络测试仪使用操作说明Fluke DSP4000/4300产品操作,福禄克DSP系列产品说明，操作步骤一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有DSP4000 CAL MODULE字样)，用校准模块将主Fluke DSP4000/4300产品操作,福禄克DSP系列产品说明，操作步骤一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000 CAL MODULE”字样)，用校准模块将主机及辅机连接好。
打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，将旋扭转至“SPECIAL FUNCTIONS”档位，用“↑↓”箭头选择第七项“SELF CALIBRATION”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“SELF CALIBRATION COMPLETE”说明自校准成功完成。
3、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CA T 5E CHANNEL”（超五类通道标准，使用通道适配器）；“TIA CAT 6 CHANNEL”（六类通道标准，使用通道适配器），“TIA CAT 6 PERM LINK”（六类永久链路测试标准，使用永久链路适配器），其他不常用，用“↑↓”和“PAGE UP (3号按键)、PAGE DOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。

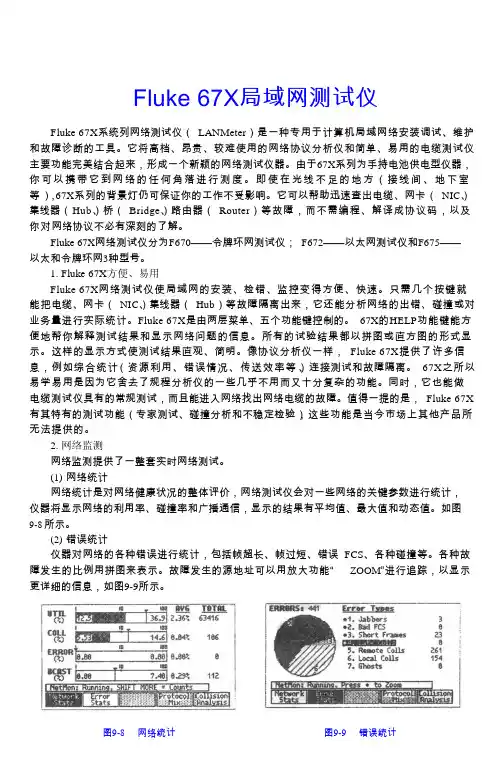

Fluke 67X局域网测试仪Fluke 67X系统列网络测试仪（LANMeter）是一种专用于计算机局域网络安装调试、维护和故障诊断的工具。
它将高档、昂贵、较难使用的网络协议分析仪和简单、易用的电缆测试仪主要功能完美结合起来，形成一个新颖的网络测试仪器。
由于67X系列为手持电池供电型仪器，你可以携带它到网络的任何角落进行测度。
即使在光线不足的地方（接线间、地下室等），67X系列的背景灯仍可保证你的工作不受影响。
它可以帮助迅速查出电缆、网卡（NIC）、集线器（H ub）、桥（Bridge）、路由器（Route r）等故障，而不需编程、解译成协议码，以及你对网络协议不必有深刻的了解。
Fluke 67X网络测试仪分为F670—令牌环网测试仪；F672—以太网测试仪和F675—以太和令牌环网3种型号。
1.Fluke 67X方便、易用Fluke 67X网络测试仪使局域网的安装、检错、监控变得方便、快速。
只需几个按键就能把电缆、网卡（NIC）、集线器（H ub）等故障隔离出来，它还能分析网络的出错、碰撞或对业务量进行实际统计。
Fluke 67X是由两层菜单、五个功能键控制的。
67X的HELP功能键能方便地帮你解释测试结果和显示网络问题的信息。
所有的试验结果都以拼图或直方图的形式显示。
这样的显示方式使测试结果直观、简明。
像协议分析仪一样，Fluke 67X提供了许多信息，例如综合统计（资源利用、错误情况、传送效率等）、连接测试和故障隔离。
67X之所以易学易用是因为它舍去了规程分析仪的一些几乎不用而又十分复杂的功能。
同时，它也能做电缆测试仪具有的常规测试，而且能进入网络找出网络电缆的故障。
值得一提的是，Fluke 67X 有其特有的测试功能（专家测试、碰撞分析和不稳定检验），这些功能是当今市场上其他产品所无法提供的。
2.网络监测网络监测提供了一整套实时网络测试。
(1)网络统计网络统计是对网络健康状况的整体评价，网络测试仪会对一些网络的关键参数进行统计，仪器将显示网络的利用率、碰撞率和广播通信，显示的结果有平均值、最大值和动态值。
LinkRunner ®ATNetwork AutoTesterThe LinkRunner ® AT offers user-configured auto-tests for a wide range of important tasks. This network tester’s quick cable test and switch identification facilitates fast problem isolation. Test results can be automatically uploaded to the Link-Live results management cloud service to improve collaboration between network engineers and technicians, creating greater job visibility, project control, and fleet management.• Discover nearest switch name and port information via CDP/LLDP/EDP and verify link speed/duplex and connectivity to TCP/IP network with AutoTest • Validate up to 30W 802.3af/at PSE with TruePower™ loaded Power-over-Ethernet (PoE) test • Verify twisted-pair cable length and wire-map in a snap• AutoTest verifies and documents PoE, nearest switch, DHCP, DNS and Gateway service, and key devices connectivity in one go • Automate reporting and enable collaboration with result upload and management via Link-Live Cloud ServiceOverviewDATA SHEETLinkRunner AT is available in two models: LRAT-2000 and LRAT-1000. LinkRunner AT 2000 adds the following exclusive features:• Fiber support* • TruePower™ PoE Power Test up to 30W*• IPv6 support* • Reflector support* • More result storage: 50 instead of 10* • Uses Li-ION rechargeable battery instead of AA battery packKey FeaturesLeft: LRAT-2000 / Right: LRAT-1000*These exclusive features cannot be added to the LinkRunner AT 1000.Users can easily find opens, shorts, miswires, and split pairs in three different ways:• On non-terminated cable• With a WireView Cable Identifier• Check patch cord with the built-in wiremap port on the side of the LinkRunner ATCable LocationLocate cable runs with toning, switch port advertisement, switch port link light blinking, and remote cable identifiers. Toning supports both analog and digital IntelliTone modesThe LinkRunner AT uses the IEEE Link Layer Discovery Protocol (LLDP), along with the Ciscoand Extreme Discovery Protocols (CDP and EDP) to display the nearest switch model, slot, portand VLAN configured.The LinkRunner AT displays the following critical nearest switch information:• Switch name and model • Chassis, slot and port • Switch IP address•Voice and Data VLAN IDs• Duplex and speed (actual and advertised)• Signal Strength• Connection (MDI or MDI/X)• PoE voltage and power (actual and test limit)• Graphical representation of power on pairsThe LinkRunner AT features a packet reflector mode that allows the device to be used remotely during end-to-end network path performance tests to validate LAN and WAN throughput capabilities, up to 1Gbps. The reflector mode can be configured to swap MAC and/or IP addresses. LinkRunner AT 2000 supports packet reflection for:• EtherScope™ nXG Portable Network ExpertTruePower™ PoE Testing - Power Over Ethernet TestingLinkRunner AT features the ability to validate TruePower delivery before installing cameras, APs, and phones to ensure a smooth deployment. Quickly validate PoE performance by drawing actual power up to the 802.3at standard 25.5W. Load the circuit to stress switches, cabling and patch panels, all while measuring the voltage and pairs being used.IP V4/V6 AddressingValidate the IPv4 DHCP auto-negotiation process, subnet and DHCP server and verify IPv6 Link-Local and Global addressing.Switch informationCable wiring validationPacket Reflector ModePoE SetupAutoTest ResultsKey Service and Device ConnectivityLinkRunner AT can perform either a Ping or a TCP port open test to verify connectivity. The testconducted will reveal connection and response time to the default Gateway, preferred DNS server,and alternate DNS server. LinkRunner AT can connect to as many as 10 user-defined target devices,servers or services, testing using Ping, or a user-defined TCP port number. If a URL is used as thetarget, results will include response time and an IP address.802.1x AuthenticationVerify access to secure networks using 802.1x and MAC Access Control Lists (ACL). The includedLinkRunner AT Manager Software can be used to enable 802.1x and download certificates. AutoTest ResultsConfiguration SettingsAIRCHECK-G2-3YS 3 year AllyCare Support for AIRCHECK-G2, AIRCHECK-G2-KIT, AIRCHECKG2-TA-KT, ACKG2-LRAT2000 (covers ACKG2 only) and LR-G2-ACKG2-CBO (covers ACKG2 only)SpecificationsGeneralDimensions 3.5 in x 7.8 in x 1.9 in (8.9 cm x 19.8 cm x 4.8 cm)Weight18 oz (0.5 kg)Battery LRAT-1000 - 4 AA alkaline batteriesLRAT-2000 - Removable, rechargeable lithium-ion battery pack (18.5 Watt-hrs) Battery Life Typical operating life is 6 hours; Typical charge time is 3 hoursExternal AC Adapter/Charger AC input 90 to 264V AC 48 to 62 Hz input power DC output 15V DC at 1.2 Amps Display 2.8 in color LCD (320 x 240 pixels)Keypad12-key elastomericTone Generator IntelliTone™ digital tone: [500 KHz]; analog tones: [400 Hz, 1 KHz]Media Access; Copper RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T and PoE (IEEE 802.3af and 802.3at) Media Access; Fiber SFP Adapter Port supports 100BASE-FX and 1000BASE-LX/ SX/ZX (LRAT-2000 Only) Cable Tests Pair lengths, opens, shorts, splits, crossed, straight through, and cable IDPower over Ethernet (PoE)Single ended testing:- User-defined testing to IEEE 802.3at class 0, 1, 2, 3, 4 without LLDP negation, or 4 with LLDP negotiationThe following PSE PoE parameters are measured:- Pairs used- Received class- PSE type- Unloaded voltage(V)- Loaded voltage (V) (LRAT-2000 with TruePower™)- Unloaded power (W) (LRAT-1000)- Loaded power (W) (LRAT-2000 with TruePower™)EnvironmentalOperating Temperature 32°F to 113°F (0°C to +45°C)NOTE: The battery will not charge if the internal temperature of the tester is above 122°F (50°C).Operating relative humidity (% RH without condensation)90% (50°F to 95°F; 10°C to 35°C) 75% (95°F to 113°F; 35°C to 45°C)Storage temperature-4°F to 140°F (-20°C to +60°C)Shock and vibration Random, 2 g, 5 Hz-500 Hz (Class 2) 1 m dropSafety EN 61010-1 2nd editionSafety (LR-AT 2000 only)EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 (LRAT- 2000 only)Altitude4,000 m; Storage: 12,000 mEMC IEC 61326-1: Basic Electromagnetic Environment; CISPR 11: Group 1, Class A LinkRunner Manager SoftwareSupported OperatingSystems Windows® Vista, Windows® XP, Windows® 7, Windows® 8, Windows® 10Processor400 MHz Pentium processor or equivalent (minimum); 1 GHz Pentium processor or equivalent (recommended)RAM96 MB (minimum); 256 MB (recommended)Hard Disk Up to 500 MB of available space may be requiredDisplay1024 x 768 high color, 32-bit (recommended)Certifications and ComplianceSpecifications continued/products/linkrunner。
DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)福禄克网络测试仪产品概览:DTX 可以显著减少总体认证成本，每年高达 33%在 9 秒内完成 Cat 6 自动测试，比现有测试仪快三倍超出了 Cat 5e/6 和 E/D/F 类的规格要求通过 UL 独立验证是否符合 ISO IV 级和建议的 TIA IIIe 级准确性要求光纤模块只需按一下按钮即可在铜缆和光纤之间切换使用 LinkWare 报告软件分析测试结果并创建专业的测试报告以 DTX 光纤模块执行基本光纤认证，速度可提高五倍以 DTX Compact OTDR 执行高级光纤认证DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)福禄克网络测试仪产品功能：DTX 系列电缆认证分析仪是既可满足当前要求而又面向未来技术发展的高技术测试平台。
通过提高测试过程中各个环节的性能，这一革新的测试平台极大地缩短了整个认证测试的时间。
Cat6链路测试时间仅9秒钟，满足TIA-568-C和ISO 11801:2002标准对结构化布线系统的认证要求而这些仅仅是开始，DTX 系列还具有 IV 级精度、无可匹敌的智能故障诊断能力、900MHz 的测试带宽、12小时电池使用时间和快速仪器设置，并可以生成详细的中文图形测试报告。
有了DTX 系列测试仪的帮助，您就有了解决问题的最佳工具并且为面对未来的任何挑战做好了准备。
DTX 系列电缆认证分析仪–时间就是金钱！DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)产品特点：1、福禄克网络测试仪10 Gig 铜缆认证了解正确工具的巨大效用–从10 兆到10 千兆。
DTX 10 千兆铜缆测试解决方案能够测试和认证现有Cat 6 或新安装的增强型Cat 6 双绞线布线环境下部署的10 千兆以太网。
DTX 10 千兆铜缆测试解决方案采用DTX CableAnalyzer 系列，具有行业领先的性能、准确性和易用性—符合我们一贯的承诺。
FLUKE网络测试结果分析报告班级：330910姓名：***学号：********一、实验背景这次的测试主要针对网线的回波损耗、传输时延、NEXT近端串扰、ACR衰减串扰比、电阻等等一些数据。
接着我又以永久链路为测试目标做了回波损耗、传输时延、NEXT 近端串扰等测试二、实验目的学会使用FLUKE网络测试仪器，并可以分析现实的一些实验数据。
能够独立解决一些简单的链路缺陷或者纠正一些本可以避免的问题，学会永久链路的搭建以及测试链路的方法，同时要理解和学会分析链路数据的接线图、回波损耗等数据。
三、实验步骤及解析回波损耗是指电信号在遇到端接点阻抗不匹配时，部分能量会被反射回来。
回波损耗表现为因阻抗不匹配反射回来的能量的大小，回波损耗对于全双工传输的应用非常重要，一般情况下要符合3db原则。
计算回波损耗的公式为：RL=20logU0/U1回波损耗产生的原因回波损耗RL是电缆链路由于阻抗不匹配所产生的反射，RL原理如下图所示。
这种不匹配主要来自于两个方面：1、线缆与连接器的特性阻抗不匹配；2、线缆本身特性阻抗不均匀。
它是反射系数的倒数，以分贝表示。
RL的值在0dB到无穷大之间，回波损耗越小表示匹配越差，反之则匹配越好。
0dB表示全反射，无穷大表示完全匹配。
在移动通信中，一般要求回波损耗大于14dB （对应VSWR=1.5）。
回波损耗是由于阻抗不连续/不匹配所造成的反射降低回波损耗的方法1）提高绝缘芯线的同心度只有确保每根芯线都具有较高同心度的情况，才能保证每对线在整个对绞长度上两导体中心距“a”基本一致，一般将同心度控制在96%以上。
虽然目前部分国内的生产设备已完全能满足要求，但在生产效率和稳定性方面，进口设备还是具有一定的优势。
2）确保张力的稳定性、一致性。
串联生产线上张力的稳定能确保获得同心度极高的绝缘芯线，并能保证芯线、导体外径的一致性，从而获得理想的中心距“a”、导体外径“d”值；对绞、成缆设备上稳定且一致的张力能确保芯线在整个绞对长度上保持平衡状态，如果在对绞或成缆时某个张力不稳定或者与其他张力不一致，就可能在某根芯线上产生拉应力，从而造成结构不对称而使“a”值波动，并且使受应力的芯线出现介电常数εe 不稳定的现象，进而使整个长度上的特性阻抗不均匀。
Fluke networks测试方法说明1.跳线和布线的测试方法RJ45 Modular Plug Keystone跳线可以使用Channel或Patch Cord的测试模型,而布线两端为Keystone,采用Permalink或Channel的测试模型.2.Keystone接线方法使用专门的打线钳将步线接到Keystone上.3. Patch cord、Channel和Permalink三种测试方法说明以下采用的Fluke networks是DTX-1800的型号.(DSP的测试方法与DTX的测试方法一致,两者相比，DSP型号的测试仪速度慢一些)Patch cord 调度塞绳①选择对应的适配器Patch cord测量时要注意使用对应的适配器,同时要注意两个适配器的主次之分,主适配器(DTX-PCU6/MN)接到发射端,次适配器(DTX-PCU6/SR)接到接收端.②接线方式要测量的跳线两端直接连接到发射端和接收端.③数据输出以下输出是Cat 6, 频率0-250MHZ,各参数为实际值,250HZ-350MHZ,各参数为模拟值.测试输出参数是接线图,线长,传输延迟,延迟偏离,近端串扰和回波损耗.注：Patch Cord测试时需要根据线长来选择程序。
Channel 引线路线①选择对应的适配器②接线方式带显示的Fluke networks一端为发射端,接线顺序如下:发射端→发射端适配器→引线(蓝色的跳线)→布线(白线)→测量线(灰色跳线)→接收端适配器,→接收端.③数据输出以下输出是Cat 6, 频率0-250MHZ,各参数为实际值,250MHZ-350MHZ,各参数为模拟值.测试输出参数是接线图,线长,传输延迟,延迟偏离,近端串扰, 综合功率近端串扰, 远端串扰衰减比, 综合功率远端串扰衰减比, 综合功率近端串扰衰减比和回波损耗.Permalink①选择对应的适配器，用于Permanent link测试的适配器与用于Patch Cord及Channel测试的适配器相比，自身还带有数据线，如图中黑色的线就是。
fluke网线测试标准Fluke网线测试标准。
在网络建设和维护中，网线测试是一个非常重要的环节。
通过对网线进行测试，可以确保网络连接的稳定性和可靠性，同时也可以帮助排除网络故障和提高网络性能。
Fluke作为网络测试仪器的知名品牌，其网线测试标准被广泛应用于各类网络工程中。
本文将介绍Fluke网线测试的标准和相关内容。
首先，Fluke网线测试标准包括对网线连接的物理连接质量和信号传输质量进行测试。
物理连接质量主要包括对网线连接端子的接触性和稳定性进行测试，以及对网线的外观和结构进行检查。
信号传输质量则包括对网线传输信号的稳定性、速率和误码率进行测试。
通过这些测试，可以全面评估网线连接的质量和性能。
其次，Fluke网线测试标准还包括对不同类型网线的测试要求。
例如，对于传统的双绞线网线，需要测试其传输性能和抗干扰能力；对于光纤网线，则需要测试其光信号的传输质量和损耗情况。
同时，Fluke网线测试标准也针对不同的网络环境和应用场景，提出了相应的测试要求和指标，以确保网线在不同环境下都能够正常工作。
此外，Fluke网线测试标准还包括对测试仪器的要求和操作规范。
在进行网线测试时，需要使用专业的测试仪器，并严格按照操作手册和标准流程进行测试。
同时，还需要对测试仪器进行定期校准和维护，以确保测试结果的准确性和可靠性。
总之，Fluke网线测试标准是网络建设和维护中不可或缺的重要环节。
通过遵循这些标准，可以确保网线连接的质量和性能，提高网络的稳定性和可靠性。
同时，也可以帮助工程师排除网络故障，提高工作效率。
因此，在进行网络建设和维护时，务必严格遵循Fluke网线测试标准，以保障网络的正常运行和用户的良好体验。
通过对Fluke网线测试标准的介绍，相信大家对网络测试有了更深入的了解。
在今后的网络建设和维护中，希望大家能够严格遵循这些标准，确保网络连接的质量和性能，为用户提供更好的网络体验。
同时，也希望Fluke能够继续完善和更新其网线测试标准，以适应不断发展的网络技术和应用需求。
