什么是HDTDX？HDTDX - 高精度时域串扰分析，它是用于近端串扰NEXT 故障诊断的一个高技术。
测量要在一定的频域内进行。
这项技术很有用的，它可以帮助看到串扰发生的具体位置从而可以迅速地修复或更换。
时域反射TDR 可以扮演一个重要的角色，这是一种向导线中发送脉冲来分析反射的方法，因此频域以赫兹来计算，时域以米来计算。
使用时域测量方法可以找到串扰的根源，从而用来故障诊断。
HDTDX 是一种非常好的时域分析的例子。
什么是好的转接点？HDTDX 可以让你发现布线系统中有多少转接点。
然而，福禄克公司的创新观点并不总是被布线集成商所了解和接受，所以有必要对HDTDX 技术做一介绍。
ANSI/TIA/EIA 568-B.1 标准“尽可能保持电缆的结构，去除的护套尽可能得少。
五类以上的电缆要将双绞结构至少保持到端接点13mm 的位置处，这样才能保持最优的性能”事实上，如果解开双绞的长度超过了13mm，那么布线系统性能会降低到临界值甚至失败。

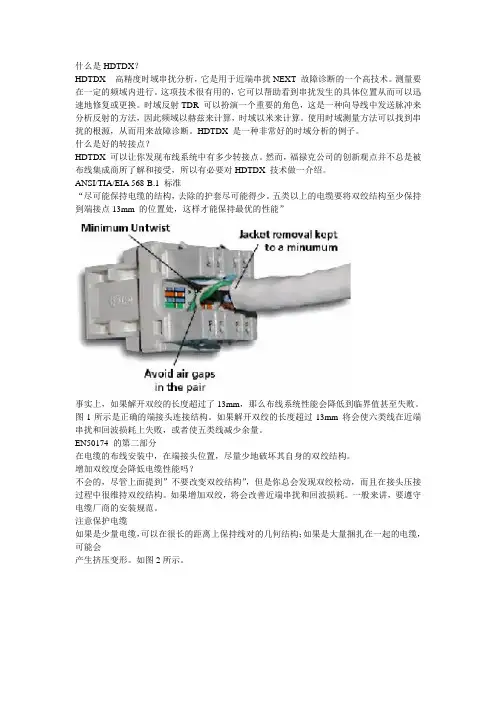

图1所示是正确的端接头连接结构。
如果解开双绞的长度超过13mm 将会使六类线在近端串扰和回波损耗上失败，或者使五类线减少余量。
EN50174 的第二部分在电缆的布线安装中，在端接头位置，尽量少地破坏其自身的双绞结构。
增加双绞度会降低电缆性能吗？不会的，尽管上面提到”不要改变双绞结构”，但是你总会发现双绞松动，而且在接头压接过程中很维持双绞结构。
如果增加双绞，将会改善近端串扰和回波损耗。
一般来讲，要遵守电缆厂商的安装规范。
注意保护电缆如果是少量电缆，可以在很长的距离上保持线对的几何结构；如果是大量捆扎在一起的电缆，可能会产生挤压变形。
如图2所示。
请注意，在挤压下缩短了棕色和橙色的距离，虽然双绞的结构可以减小由此带来的影响，但是如果变形超出承受度，会对测试结果造成影响，这时只能用HDTDX 技术来诊断。
如果只是一点的挤压，比如我们经常会在某处打结，一般影响很小。
如果整根线被粗暴使用，就可能在近端串扰和回波损耗上测试失败。

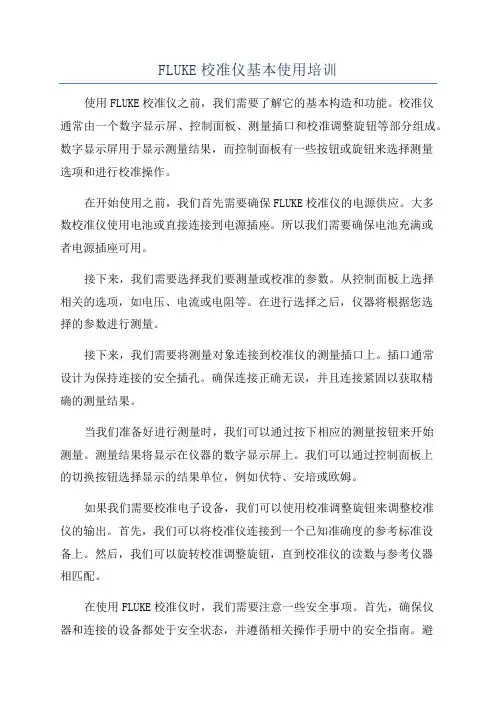

FLUKE校准仪基本使用培训使用FLUKE校准仪之前，我们需要了解它的基本构造和功能。
校准仪通常由一个数字显示屏、控制面板、测量插口和校准调整旋钮等部分组成。
数字显示屏用于显示测量结果，而控制面板有一些按钮或旋钮来选择测量选项和进行校准操作。
在开始使用之前，我们首先需要确保FLUKE校准仪的电源供应。
大多数校准仪使用电池或直接连接到电源插座。
所以我们需要确保电池充满或者电源插座可用。
接下来，我们需要选择我们要测量或校准的参数。
从控制面板上选择相关的选项，如电压、电流或电阻等。
在进行选择之后，仪器将根据您选择的参数进行测量。
接下来，我们需要将测量对象连接到校准仪的测量插口上。
插口通常设计为保持连接的安全插孔。
确保连接正确无误，并且连接紧固以获取精确的测量结果。
当我们准备好进行测量时，我们可以通过按下相应的测量按钮来开始测量。
测量结果将显示在仪器的数字显示屏上。
我们可以通过控制面板上的切换按钮选择显示的结果单位，例如伏特、安培或欧姆。
如果我们需要校准电子设备，我们可以使用校准调整旋钮来调整校准仪的输出。
首先，我们可以将校准仪连接到一个已知准确度的参考标准设备上。
然后，我们可以旋转校准调整旋钮，直到校准仪的读数与参考仪器相匹配。
在使用FLUKE校准仪时，我们需要注意一些安全事项。
首先，确保仪器和连接的设备都处于安全状态，并遵循相关操作手册中的安全指南。
避免在湿润或恶劣的环境中使用校准仪，以防止电击风险。
另外，使用正确的测量探头和适当的附件来确保准确性和安全性。
最后，定期校准FLUKE校准仪以保持其准确性。
校准仪可以随着时间的推移而失去准确性，所以我们应该使用参考标准仪器来校准它。
这可以通过外部校准实验室完成，或者根据操作手册中提供的指导进行手动校准。
总结一下，FLUKE校准仪是一种用于检查、校准和调整电子设备的仪器。
在使用校准仪之前，我们需要了解它的基本构造和功能，并确保它的电源供应充足。
使用校准仪时，我们需要选择测量参数、连接测量对象、开始测量和校准调整。
fluke网络测试分析报告Fluke 网络测试分析报告在当今数字化的时代，网络的稳定与高效运行对于企业和组织来说至关重要。
为了确保网络的性能和可靠性，我们使用了 Fluke 网络测试工具对网络进行了全面的测试，并在此为您呈现详细的分析报告。
一、测试背景随着公司业务的不断拓展，网络的使用量急剧增加，员工反映网络出现了速度慢、频繁掉线等问题，严重影响了工作效率。
为了找出网络中存在的问题，改善网络性能，我们决定进行此次网络测试。
二、测试目的本次测试的主要目的是评估网络的性能、稳定性和安全性，找出潜在的问题和瓶颈，并提出相应的解决方案，以优化网络，提升用户体验。
三、测试环境1、网络拓扑结构公司网络采用了星型拓扑结构，核心交换机连接着各个楼层的接入交换机，再通过接入交换机连接到终端设备。
2、测试设备使用了 Fluke 的 Network Analyzer 测试仪，包括电缆测试仪、协议分析仪和无线测试仪等。
3、测试时间测试在非工作时间进行，以减少对正常业务的影响。
四、测试内容及结果1、线缆测试通过 Fluke 的电缆测试仪对网络线缆进行了测试，包括双绞线和光纤。
测试结果显示，部分双绞线存在线序错误和衰减过大的问题，这可能导致数据传输错误和速度下降。
而光纤的测试结果良好，没有发现明显的损耗和故障。
2、网络性能测试使用协议分析仪对网络中的数据包进行了捕获和分析。
发现网络中存在大量的广播包和冲突包，尤其是在高峰期，这严重影响了网络的性能。
此外，网络的吞吐量和延迟也不尽人意，平均吞吐量仅达到了预期的 70%，延迟则超过了正常范围。
3、无线测试在无线覆盖区域进行了信号强度和连接稳定性的测试。
结果显示，部分区域的信号强度较弱，存在信号盲区，导致无线连接不稳定，频繁掉线。
4、安全测试通过漏洞扫描工具对网络中的设备进行了安全漏洞扫描，发现了一些设备存在未及时更新补丁、弱密码等安全隐患。
五、问题分析1、线缆问题双绞线的线序错误和衰减过大可能是由于施工不规范或线缆老化所致。

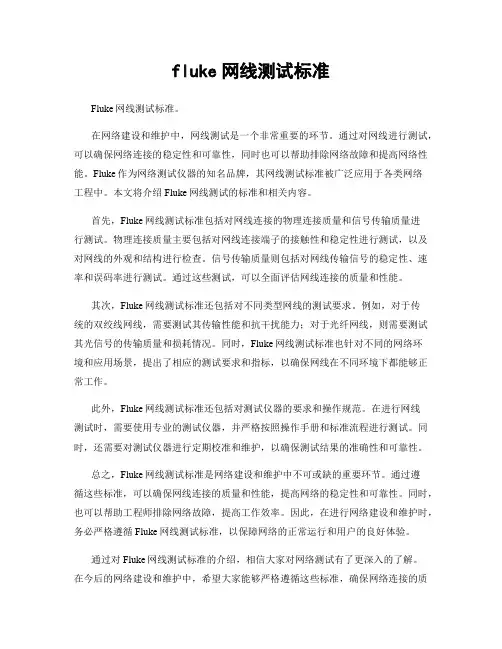

fluke网线测试标准Fluke网线测试标准。
在网络建设和维护中，网线测试是一个非常重要的环节。
通过对网线进行测试，可以确保网络连接的稳定性和可靠性，同时也可以帮助排除网络故障和提高网络性能。
Fluke作为网络测试仪器的知名品牌，其网线测试标准被广泛应用于各类网络工程中。
本文将介绍Fluke网线测试的标准和相关内容。
首先，Fluke网线测试标准包括对网线连接的物理连接质量和信号传输质量进行测试。
物理连接质量主要包括对网线连接端子的接触性和稳定性进行测试，以及对网线的外观和结构进行检查。
信号传输质量则包括对网线传输信号的稳定性、速率和误码率进行测试。
通过这些测试，可以全面评估网线连接的质量和性能。
其次，Fluke网线测试标准还包括对不同类型网线的测试要求。
例如，对于传统的双绞线网线，需要测试其传输性能和抗干扰能力；对于光纤网线，则需要测试其光信号的传输质量和损耗情况。
同时，Fluke网线测试标准也针对不同的网络环境和应用场景，提出了相应的测试要求和指标，以确保网线在不同环境下都能够正常工作。
此外，Fluke网线测试标准还包括对测试仪器的要求和操作规范。
在进行网线测试时，需要使用专业的测试仪器，并严格按照操作手册和标准流程进行测试。
同时，还需要对测试仪器进行定期校准和维护，以确保测试结果的准确性和可靠性。
总之，Fluke网线测试标准是网络建设和维护中不可或缺的重要环节。
通过遵循这些标准，可以确保网线连接的质量和性能，提高网络的稳定性和可靠性。
同时，也可以帮助工程师排除网络故障，提高工作效率。
因此，在进行网络建设和维护时，务必严格遵循Fluke网线测试标准，以保障网络的正常运行和用户的良好体验。
通过对Fluke网线测试标准的介绍，相信大家对网络测试有了更深入的了解。
在今后的网络建设和维护中，希望大家能够严格遵循这些标准，确保网络连接的质量和性能，为用户提供更好的网络体验。
同时，也希望Fluke能够继续完善和更新其网线测试标准，以适应不断发展的网络技术和应用需求。

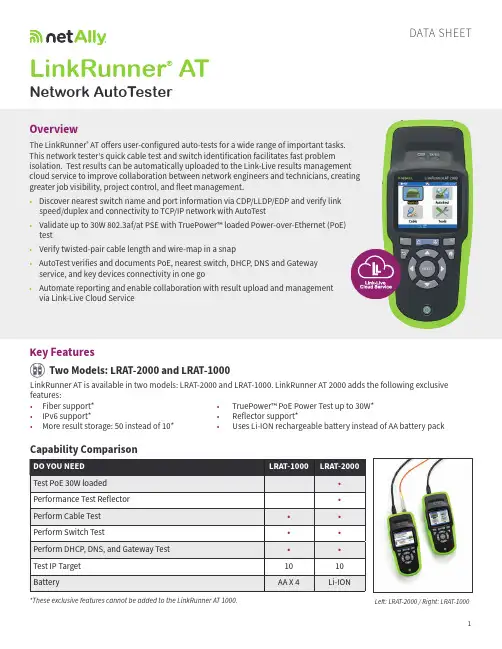

LinkRunner ®ATNetwork AutoTesterThe LinkRunner ® AT offers user-configured auto-tests for a wide range of important tasks. This network tester’s quick cable test and switch identification facilitates fast problem isolation. Test results can be automatically uploaded to the Link-Live results management cloud service to improve collaboration between network engineers and technicians, creating greater job visibility, project control, and fleet management.• Discover nearest switch name and port information via CDP/LLDP/EDP and verify link speed/duplex and connectivity to TCP/IP network with AutoTest • Validate up to 30W 802.3af/at PSE with TruePower™ loaded Power-over-Ethernet (PoE) test • Verify twisted-pair cable length and wire-map in a snap• AutoTest verifies and documents PoE, nearest switch, DHCP, DNS and Gateway service, and key devices connectivity in one go • Automate reporting and enable collaboration with result upload and management via Link-Live Cloud ServiceOverviewDATA SHEETLinkRunner AT is available in two models: LRAT-2000 and LRAT-1000. LinkRunner AT 2000 adds the following exclusive features:• Fiber support* • TruePower™ PoE Power Test up to 30W*• IPv6 support* • Reflector support* • More result storage: 50 instead of 10* • Uses Li-ION rechargeable battery instead of AA battery packKey FeaturesLeft: LRAT-2000 / Right: LRAT-1000*These exclusive features cannot be added to the LinkRunner AT 1000.Users can easily find opens, shorts, miswires, and split pairs in three different ways:• On non-terminated cable• With a WireView Cable Identifier• Check patch cord with the built-in wiremap port on the side of the LinkRunner ATCable LocationLocate cable runs with toning, switch port advertisement, switch port link light blinking, and remote cable identifiers. Toning supports both analog and digital IntelliTone modesThe LinkRunner AT uses the IEEE Link Layer Discovery Protocol (LLDP), along with the Ciscoand Extreme Discovery Protocols (CDP and EDP) to display the nearest switch model, slot, portand VLAN configured.The LinkRunner AT displays the following critical nearest switch information:• Switch name and model • Chassis, slot and port • Switch IP address•Voice and Data VLAN IDs• Duplex and speed (actual and advertised)• Signal Strength• Connection (MDI or MDI/X)• PoE voltage and power (actual and test limit)• Graphical representation of power on pairsThe LinkRunner AT features a packet reflector mode that allows the device to be used remotely during end-to-end network path performance tests to validate LAN and WAN throughput capabilities, up to 1Gbps. The reflector mode can be configured to swap MAC and/or IP addresses. LinkRunner AT 2000 supports packet reflection for:• EtherScope™ nXG Portable Network ExpertTruePower™ PoE Testing - Power Over Ethernet TestingLinkRunner AT features the ability to validate TruePower delivery before installing cameras, APs, and phones to ensure a smooth deployment. Quickly validate PoE performance by drawing actual power up to the 802.3at standard 25.5W. Load the circuit to stress switches, cabling and patch panels, all while measuring the voltage and pairs being used.IP V4/V6 AddressingValidate the IPv4 DHCP auto-negotiation process, subnet and DHCP server and verify IPv6 Link-Local and Global addressing.Switch informationCable wiring validationPacket Reflector ModePoE SetupAutoTest ResultsKey Service and Device ConnectivityLinkRunner AT can perform either a Ping or a TCP port open test to verify connectivity. The testconducted will reveal connection and response time to the default Gateway, preferred DNS server,and alternate DNS server. LinkRunner AT can connect to as many as 10 user-defined target devices,servers or services, testing using Ping, or a user-defined TCP port number. If a URL is used as thetarget, results will include response time and an IP address.802.1x AuthenticationVerify access to secure networks using 802.1x and MAC Access Control Lists (ACL). The includedLinkRunner AT Manager Software can be used to enable 802.1x and download certificates. AutoTest ResultsConfiguration SettingsAIRCHECK-G2-3YS 3 year AllyCare Support for AIRCHECK-G2, AIRCHECK-G2-KIT, AIRCHECKG2-TA-KT, ACKG2-LRAT2000 (covers ACKG2 only) and LR-G2-ACKG2-CBO (covers ACKG2 only)SpecificationsGeneralDimensions 3.5 in x 7.8 in x 1.9 in (8.9 cm x 19.8 cm x 4.8 cm)Weight18 oz (0.5 kg)Battery LRAT-1000 - 4 AA alkaline batteriesLRAT-2000 - Removable, rechargeable lithium-ion battery pack (18.5 Watt-hrs) Battery Life Typical operating life is 6 hours; Typical charge time is 3 hoursExternal AC Adapter/Charger AC input 90 to 264V AC 48 to 62 Hz input power DC output 15V DC at 1.2 Amps Display 2.8 in color LCD (320 x 240 pixels)Keypad12-key elastomericTone Generator IntelliTone™ digital tone: [500 KHz]; analog tones: [400 Hz, 1 KHz]Media Access; Copper RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T and PoE (IEEE 802.3af and 802.3at) Media Access; Fiber SFP Adapter Port supports 100BASE-FX and 1000BASE-LX/ SX/ZX (LRAT-2000 Only) Cable Tests Pair lengths, opens, shorts, splits, crossed, straight through, and cable IDPower over Ethernet (PoE)Single ended testing:- User-defined testing to IEEE 802.3at class 0, 1, 2, 3, 4 without LLDP negation, or 4 with LLDP negotiationThe following PSE PoE parameters are measured:- Pairs used- Received class- PSE type- Unloaded voltage(V)- Loaded voltage (V) (LRAT-2000 with TruePower™)- Unloaded power (W) (LRAT-1000)- Loaded power (W) (LRAT-2000 with TruePower™)EnvironmentalOperating Temperature 32°F to 113°F (0°C to +45°C)NOTE: The battery will not charge if the internal temperature of the tester is above 122°F (50°C).Operating relative humidity (% RH without condensation)90% (50°F to 95°F; 10°C to 35°C) 75% (95°F to 113°F; 35°C to 45°C)Storage temperature-4°F to 140°F (-20°C to +60°C)Shock and vibration Random, 2 g, 5 Hz-500 Hz (Class 2) 1 m dropSafety EN 61010-1 2nd editionSafety (LR-AT 2000 only)EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 (LRAT- 2000 only)Altitude4,000 m; Storage: 12,000 mEMC IEC 61326-1: Basic Electromagnetic Environment; CISPR 11: Group 1, Class A LinkRunner Manager SoftwareSupported OperatingSystems Windows® Vista, Windows® XP, Windows® 7, Windows® 8, Windows® 10Processor400 MHz Pentium processor or equivalent (minimum); 1 GHz Pentium processor or equivalent (recommended)RAM96 MB (minimum); 256 MB (recommended)Hard Disk Up to 500 MB of available space may be requiredDisplay1024 x 768 high color, 32-bit (recommended)Certifications and ComplianceSpecifications continued/products/linkrunner。
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
