光纤测试fluke技术参数
Fluke是一家知名的测试仪器制造商，提供了各种用于光纤测试的设备和解决方案。
以下是一些常见的Fluke光纤测试仪器的技术参数：
1.Fluke OptiFiber Pro OTDR（光时域反射仪）：
•动态范围：最高可达30 dB
•测试距离：取决于模块配置，可覆盖从几米到数十公里的范围
•分辨率：根据所选模块的不同，通常在50 cm至1 m之间
2.Fluke CertiFiber Pro OLTS（光缆测试仪）：
•测试距离：取决于模块配置，可覆盖从几米到数十公里的范围
•传输速率：10 Mbps至10 Gbps的范围内
•支持的光纤类型：包括单模和多模光纤
3.Fluke DSX CableAnalyzer（电缆分析仪）：
•支持的测试标准：包括TIA-568、ISO 11801、EN 50173等
•自动化测试功能：包括自动识别线缆类型和长度、自动检测故障等
•支持的网络类型：包括以太网、数据中心和电信网络等
这些仪器通常具有用户友好的界面和高度精确的测试能力，能够满足光纤测试的各种需求。
需要注意的是，具体的技术参数可能会因不同的产品型号和配置而有所变化。

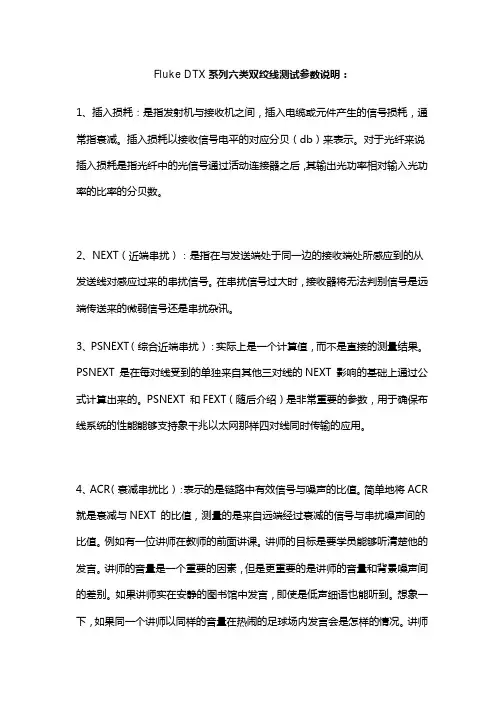

Fluke DTX系列六类双绞线测试参数说明：1、插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。
2、NEXT（近端串扰）：是指在与发送端处于同一边的接收端处所感应到的从发送线对感应过来的串扰信号。
在串扰信号过大时，接收器将无法判别信号是远端传送来的微弱信号还是串扰杂讯。
3、PSNEXT（综合近端串扰）：实际上是一个计算值，而不是直接的测量结果。
PSNEXT 是在每对线受到的单独来自其他三对线的NEXT 影响的基础上通过公式计算出来的。
PSNEXT 和FEXT（随后介绍）是非常重要的参数，用于确保布线系统的性能能够支持象千兆以太网那样四对线同时传输的应用。
4、ACR（衰减串扰比）：表示的是链路中有效信号与噪声的比值。
简单地将ACR 就是衰减与NEXT 的比值，测量的是来自远端经过衰减的信号与串扰噪声间的比值。
例如有一位讲师在教师的前面讲课。
讲师的目标是要学员能够听清楚他的发言。
讲师的音量是一个重要的因素，但是更重要的是讲师的音量和背景噪声间的差别。
如果讲师实在安静的图书馆中发言，即使是低声细语也能听到。
想象一下，如果同一个讲师以同样的音量在热闹的足球场内发言会是怎样的情况。
讲师将不得不提高他的音量，这样他的声音（所需信号）与人群的欢呼声（背景噪声）的差别才能大到被听见。
这就是ACR。
ACR=衰减的信号-近端串扰的噪音5、PSACR（综合衰减串扰比）：反映了三对线同时进行信号传输时对另一对线所造成的综合影响。
它只要用于保证布线系统的高速数据传输，即多线对传输协议。
6、ELFEXT（等效远端串扰）：是远端串扰损耗与线路传输衰减的差值，以db 为单位。
是信噪比的另一种方式，即两个以上的信号朝同一方向传输时的情况。
7、PSELFEXT(综合平衡等级远端串扰)：表明三对线缆处于通信状态时，对另一对线缆在远端所造成的干扰。

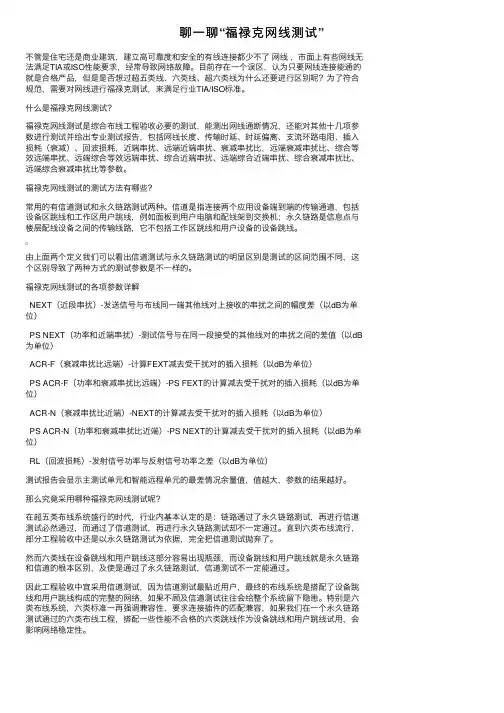

聊⼀聊“福禄克⽹线测试”不管是住宅还是商业建筑，建⽴⾼可靠度和安全的有线连接都少不了⽹线，市⾯上有些⽹线⽆法满⾜TIA或ISO性能要求，经常导致⽹络故障。
⽬前存在⼀个误区，认为只要⽹线连接能通的就是合格产品，但是是否想过超五类线、六类线、超六类线为什么还要进⾏区别呢？为了符合规范，需要对⽹线进⾏福禄克测试，来满⾜⾏业TIA/ISO标准。
什么是福禄克⽹线测试？福禄克⽹线测试是综合布线⼯程验收必要的测试，能测出⽹线通断情况，还能对其他⼗⼏项参数进⾏测试并给出专业测试报告，包括⽹线长度、传输时延、时延偏离、⽀流环路电阻、插⼊损耗（衰减）、回波损耗，近端串扰、远端近端串扰、衰减串扰⽐，远端衰减串扰⽐、综合等效远端串扰、远端综合等效远端串扰、综合近端串扰、远端综合近端串扰、综合衰减串扰⽐、远端综合衰减串扰⽐等参数。
福禄克⽹线测试的测试⽅法有哪些？常⽤的有信道测试和永久链路测试两种。
信道是指连接两个应⽤设备端到端的传输通道，包括设备区跳线和⼯作区⽤户跳线，例如⾯板到⽤户电脑和配线架到交换机；永久链路是信息点与楼层配线设备之间的传输线路，它不包括⼯作区跳线和⽤户设备的设备跳线。
由上⾯两个定义我们可以看出信道测试与永久链路测试的明显区别是测试的区间范围不同，这个区别导致了两种⽅式的测试参数是不⼀样的。
福禄克⽹线测试的各项参数详解NEXT（近段串扰）-发送信号与布线同⼀端其他线对上接收的串扰之间的幅度差（以dB为单位）PS NEXT（功率和近端串扰）-测试信号与在同⼀段接受的其他线对的串扰之间的差值（以dB 为单位）ACR-F（衰减串扰⽐远端）-计算FEXT减去受⼲扰对的插⼊损耗（以dB为单位）PS ACR-F（功率和衰减串扰⽐远端）-PS FEXT的计算减去受⼲扰对的插⼊损耗（以dB为单位）ACR-N（衰减串扰⽐近端）-NEXT的计算减去受⼲扰对的插⼊损耗（以dB为单位）PS ACR-N（功率和衰减串扰⽐近端）-PS NEXT的计算减去受⼲扰对的插⼊损耗（以dB为单位）RL（回波损耗）-发射信号功率与反射信号功率之差（以dB为单位）测试报告会显⽰主测试单元和智能远程单元的最差情况余量值，值越⼤，参数的结果越好。
∙分析千兆和无线 LAN 以快速解决问题∙10/100/1000M 双绞线 LAN 接口∙千兆光纤 SFP LAN 接口∙802.11 a/b/g 无线 LAN 分析∙监控网络流量和交换机接口∙自动搜索设备、网络、VLAN、接入点、移动客户端及其它∙测量网际连接性能产品功能当需要一线响应人员对网络紧急情况做出行动的时候，EtherScope II 系列网络助手正是他们所能依赖的强大工具–该款手持便携式网络分析仪，集成了多种必需的工具，以帮助网络专家迅速解决在10、100 和千兆的双绞线/光纤有线和无线LAN 中所遇到的广泛问题。
当您需要快速对网络问题做出响应的时候，装备越精简越好。
与那些随机凑合或非集成产品相比，EtherScope II 系列可降低成本达17%。
通过这款易于使用的集成式工具，您可获得所有可用信息，实现高达66% 的时间节省。
这一集成性还使得该工具与其它单独工具的汇总相比，体积减小60%，重量减轻78%，因而易于随身携带，而无需担心工具遗漏。
自动测试ES 网络通的自动测试结果主屏幕和三色 LED 可提供大量信息，使用户能即时查看到网络状态。
多项测试同时运行，加速问题的发现。
选择任意单独测试可在左侧预览窗格中显示其概要信息，点击“详细信息”可获得深入的测试信息。
EtherScope 分析仪的自动网络发现的网络发现结果显示在主屏幕上，其中包括最近的交换机以及您连接的插槽和端口的标识信息。
ES 网络通二代用户界面采用 Linux 操作系统支持，导航方便。
linux 提供 WEB 浏览器，Telnet 和其它类似于PC 上提供的工具。
千兆链路测试验证 LAN 信令验证以太网信令以排除速度和双工不匹配以及端口自适应问题。
测试 802.3af 以太网供电 (PoE) 链路。
EtherScope 系列 II 可模仿 802.3af 带电设备模拟请求并测量每针上的电压。
查看交换机详细信息最近的交换机当诊断用户问题时，最重要的是确定从哪里连接到网络中。
怎么利用福禄克测试仪进行网络和线缆测试发布时间: 2011-10-04 14:43 编辑: 福克网络浏览次数: 5 次字号: 大中小进入二十一世纪以来，无论是用户还是工程商，对综合布线系统的认证测试验收都已经非常重视。
在测试领域，福禄克网络(FlukeNetworks)的DTX系列数字电缆认证仪，如DTX-1800，DTX-1200，DTX-LT,DTX-CLT已成为用户、工程商、第三方测试首选的测试仪。
综合布线工程的设计、施工、验收和使用日益规范化。
但是我们不能不注意到，网络系统在投入使用前很少有用户进行严谨测试，在对网络系统没有清楚地了解前，就冒然投入使用，一旦隐患发作，就会令网管人员措手不及。
因此，在您的网络正式投入使用前，要进行一些基本的测试。
我们建议用户进行以下几项测试。
一、体能测试体能测试又称耐冲击力测试，是指网络在高流量状态下的网络抗瘫痪能力。
我们可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试。
二、通道测试通道测试主要验证设计或租用的通道是否能负荷预定指标。
其中路由通道测试验证通道通过既定流量的能力，完成80%以上流量为合格，完成90%以上流量为优秀。
桥通道测试要求达到90%为合格。
这项测试可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试完成。
性能测试摘要测试状态详细信息丢包率完成通过RFC 2544 吞吐量完成通过RFC 2544 延时完成失败RFC 2544 丢包完成没有错误RFC 2544 背靠背完成没有错误抖动完成没有错误误码率完成没有错误三、重要网络设备的承载能力测试对交换机、服务器、路由器加载40%流量后验证流通性和速度，主观评价应基本上不感觉到网络变慢，ICMP的Ping测试在LAN内小于2ms合格，50%加载，ICMP 的Ping测试小于4ms，60%加载，ICMP的Ping测试小于6ms.这项测试可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试完成。
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
超5类、六类屏蔽、非屏蔽室内网络线缆
一、检测仪器:福禄克(FLUKE)，型号DTX-1800.
二、检测方法：(依照ETL国际标准ANSI/TIA-568-C.2，国标YD/T1019-2013)
1.福禄克(FLUKE)信道(CHANNEL)检测标准示意图:
[90m布线两端打信息模块+两条≤5m跳线(PATCH CORD)接福禄克信道CHANNEL治具]
2.福禄克(FLUKE)永久链路(PERM.LINK)检测标准示意图:
[90m布线两端打信息模块接福禄克永久链路治具]
三、检测项目:
1.直流环阻 6.近端串音衰减功率和
2.传播延迟7.衰减远端串音比
3.时延差8.衰减远端串音比功率和
4.插入损耗9.回拨损耗
5.近端串音衰减
四、检测标准:信道CHANNEL(依照ETL国际标准ANSI/TIA-568-C.2，国标YD/T1019-2013)
五、检测标准:永久链路PERM.LINK(依照ETL国际标准ANSI/TIA-568-C.2，国标YD/T1019-2013)。
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
福禄克Fluke DTX系列(dtx-1800,1200,lt)操作步骤说明阅读数: 114 日期:2010-2-3 来源:朗坤市场部福禄克Fluke DTX系列(dtx-1800,dtx-1200,dtx-lt)操作步骤说明:一、初始化步骤：1、充电：将fluke dtx系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6/Class E 永久链路适配器，装在主机上，辅机装上Cat 6/Class E 通道适配器。
然后将永久链路适配器末端插在Cat 6/Class E 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER 选定并完成参数设置。

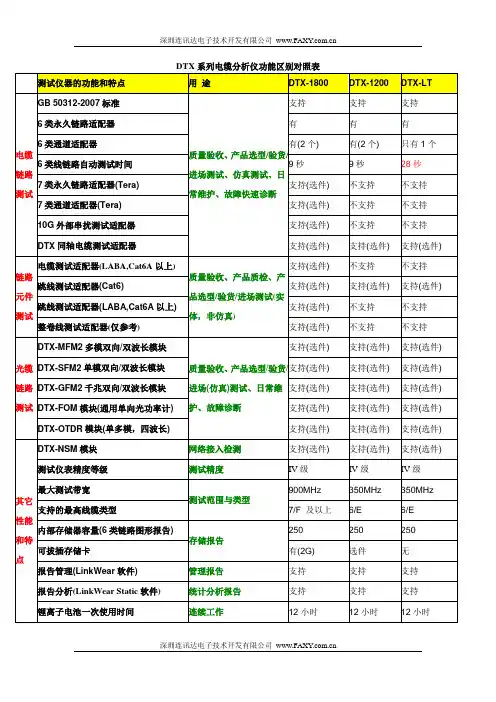

DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)福禄克网络测试仪产品概览:DTX 可以显著减少总体认证成本，每年高达 33%在 9 秒内完成 Cat 6 自动测试，比现有测试仪快三倍超出了 Cat 5e/6 和 E/D/F 类的规格要求通过 UL 独立验证是否符合 ISO IV 级和建议的 TIA IIIe 级准确性要求光纤模块只需按一下按钮即可在铜缆和光纤之间切换使用 LinkWare 报告软件分析测试结果并创建专业的测试报告以 DTX 光纤模块执行基本光纤认证，速度可提高五倍以 DTX Compact OTDR 执行高级光纤认证DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)福禄克网络测试仪产品功能：DTX 系列电缆认证分析仪是既可满足当前要求而又面向未来技术发展的高技术测试平台。
通过提高测试过程中各个环节的性能，这一革新的测试平台极大地缩短了整个认证测试的时间。
Cat6链路测试时间仅9秒钟，满足TIA-568-C和ISO 11801:2002标准对结构化布线系统的认证要求而这些仅仅是开始，DTX 系列还具有 IV 级精度、无可匹敌的智能故障诊断能力、900MHz 的测试带宽、12小时电池使用时间和快速仪器设置，并可以生成详细的中文图形测试报告。
有了DTX 系列测试仪的帮助，您就有了解决问题的最佳工具并且为面对未来的任何挑战做好了准备。
DTX 系列电缆认证分析仪–时间就是金钱！DTX 系列电缆认证分析仪(DTX-1800,DTX-1200,DTX-LT,DTX-CLT)产品特点：1、福禄克网络测试仪10 Gig 铜缆认证了解正确工具的巨大效用–从10 兆到10 千兆。
DTX 10 千兆铜缆测试解决方案能够测试和认证现有Cat 6 或新安装的增强型Cat 6 双绞线布线环境下部署的10 千兆以太网。
DTX 10 千兆铜缆测试解决方案采用DTX CableAnalyzer 系列，具有行业领先的性能、准确性和易用性—符合我们一贯的承诺。
Fluke networks测试方法说明1.跳线和布线的测试方法RJ45 Modular Plug Keystone跳线可以使用Channel或Patch Cord的测试模型,而布线两端为Keystone,采用Permalink或Channel的测试模型.2.Keystone接线方法使用专门的打线钳将步线接到Keystone上.3. Patch cord、Channel和Permalink三种测试方法说明以下采用的Fluke networks是DTX-1800的型号.(DSP的测试方法与DTX的测试方法一致,两者相比，DSP型号的测试仪速度慢一些)Patch cord 调度塞绳①选择对应的适配器Patch cord测量时要注意使用对应的适配器,同时要注意两个适配器的主次之分,主适配器(DTX-PCU6/MN)接到发射端,次适配器(DTX-PCU6/SR)接到接收端.②接线方式要测量的跳线两端直接连接到发射端和接收端.③数据输出以下输出是Cat 6, 频率0-250MHZ,各参数为实际值,250HZ-350MHZ,各参数为模拟值.测试输出参数是接线图,线长,传输延迟,延迟偏离,近端串扰和回波损耗.注：Patch Cord测试时需要根据线长来选择程序。
Channel 引线路线①选择对应的适配器②接线方式带显示的Fluke networks一端为发射端,接线顺序如下:发射端→发射端适配器→引线(蓝色的跳线)→布线(白线)→测量线(灰色跳线)→接收端适配器,→接收端.③数据输出以下输出是Cat 6, 频率0-250MHZ,各参数为实际值,250MHZ-350MHZ,各参数为模拟值.测试输出参数是接线图,线长,传输延迟,延迟偏离,近端串扰, 综合功率近端串扰, 远端串扰衰减比, 综合功率远端串扰衰减比, 综合功率近端串扰衰减比和回波损耗.Permalink①选择对应的适配器，用于Permanent link测试的适配器与用于Patch Cord及Channel测试的适配器相比，自身还带有数据线，如图中黑色的线就是。
fluke网线测试标准Fluke网线测试标准。
在网络建设和维护中，网线测试是一个非常重要的环节。
通过对网线进行测试，可以确保网络连接的稳定性和可靠性，同时也可以帮助排除网络故障和提高网络性能。
Fluke作为网络测试仪器的知名品牌，其网线测试标准被广泛应用于各类网络工程中。
本文将介绍Fluke网线测试的标准和相关内容。
首先，Fluke网线测试标准包括对网线连接的物理连接质量和信号传输质量进行测试。
物理连接质量主要包括对网线连接端子的接触性和稳定性进行测试，以及对网线的外观和结构进行检查。
信号传输质量则包括对网线传输信号的稳定性、速率和误码率进行测试。
通过这些测试，可以全面评估网线连接的质量和性能。
其次，Fluke网线测试标准还包括对不同类型网线的测试要求。
例如，对于传统的双绞线网线，需要测试其传输性能和抗干扰能力；对于光纤网线，则需要测试其光信号的传输质量和损耗情况。
同时，Fluke网线测试标准也针对不同的网络环境和应用场景，提出了相应的测试要求和指标，以确保网线在不同环境下都能够正常工作。
此外，Fluke网线测试标准还包括对测试仪器的要求和操作规范。
在进行网线测试时，需要使用专业的测试仪器，并严格按照操作手册和标准流程进行测试。
同时，还需要对测试仪器进行定期校准和维护，以确保测试结果的准确性和可靠性。
总之，Fluke网线测试标准是网络建设和维护中不可或缺的重要环节。
通过遵循这些标准，可以确保网线连接的质量和性能，提高网络的稳定性和可靠性。
同时，也可以帮助工程师排除网络故障，提高工作效率。
因此，在进行网络建设和维护时，务必严格遵循Fluke网线测试标准，以保障网络的正常运行和用户的良好体验。
通过对Fluke网线测试标准的介绍，相信大家对网络测试有了更深入的了解。
在今后的网络建设和维护中，希望大家能够严格遵循这些标准，确保网络连接的质量和性能，为用户提供更好的网络体验。
同时，也希望Fluke能够继续完善和更新其网线测试标准，以适应不断发展的网络技术和应用需求。
FLUKE网络测试维护仪器配置方案
【线缆认证分析仪】：DTX-1800
一、线缆认证分析仪适用范围及功能
适用范围光纤/同轴/双绞线工程验收、布线系统维护、故障诊断等工程评测，专业的业界认同的工程验收标准文档测试报告，适用于企业OA系统，企业DCS、MCS等现场
生产调度环境、科技园区、金融、政府、军队、设计院、学校等大中型企事业单
位。
功能1、彩色中文液晶显示屏。
2、Ⅳ级测试精度。
完整的6类链路双向认证测试时间小于9秒。
3、900MHz的频率测试带宽，支持对cat3/cat4/cat5/cat5e/cat6类布线系统认证测试。
4、支持单模光纤损耗、长度的双向双波长认证测试，生成专业测试报告；可视红光故障定位（验证单模光纤连通性、极性、查找断点）、选纤；12秒的快速测试时间。
5、HDTDX高精度时域串扰分析技术精确定位NEXT近端串扰故障距离及原因。
6、HDTDR高精度的时域反射分析，精确地指出链路中断点故障距离及原因。
7、内部存储器可保存2000条的6类链路测试报告。
8、长达12小时的电池使用时间。
9、内置对讲功能，便于现场交流。
10、提供USB数据传输端口。
11、随机强大的测试管理软件Linkware可有效的下载、管理、存储测试结果。
12、支持智能远端启动测试。
13、支持从线缆束中选线、查找、定位线缆。
14、安防系统，CATV、工业现场等同轴电缆系统测试。
15、跳线测试。
二、线缆认证分析仪技术指标
参数名电缆认证分析仪指标
介质类型LAN网用屏蔽和非屏蔽双绞线（STP，FTP，SSTP和UTP），9um 单模光纤
跳线测试
TIA/EIA-568-B.2-1 ISO/IEC 11801 2002
( 0.5m,1.0m,1.5m,2m,2.5m,3m,4m,5m,7.5m,10m,15m,20m )
同轴电缆支持对工业现场10BASE-2/10BASE-5同轴电缆、CATV、视频分发同轴电缆、安防系统的长度、电缆（输入）阻抗、作为信号频率功能的插入损耗、传输时延等参数的测试
标准的链路接口适配器●TIA 3类、4类、5类、超5类、6类
●ISO/IEC C 级和 D 级：100Ω和120Ω
●ISO/ IEC E 级，100Ω
●6类/E级永久链路适配器插头类型和寿命：屏蔽和非屏蔽双绞
线，TIA 3类、4类、5类、超5类和6类，以及ISO/IEC C级、
D级和E级永久链路
●6类/E级通道适配器插头类型和寿命：屏蔽和非屏蔽双绞线，
TIA 3类、4类、5类、超5类和6类，以及ISO/IEC C级、D级和E级通道
支持的测试参数（测试参数及测试的频率范围由所选择的测试标准所决定）
接线图、长度、传输时延、时延偏离、支流环路电阻、插入损耗（衰减）、
回波损耗、远端回波损耗
近端串扰、远端近端串扰、衰减串扰比，远端衰减串扰比
综合等效远端串扰、远端综合等效远端串扰
综合近端串扰、远端综合近端串扰
综合衰减串扰比、远端综合衰减串扰比
测试标准●TIA/EIA-568B标准： 3类和超5类
●TIA TSB-95标准：5类（1000BASE-T）
●TIA/EIA-568B.2-1标准：6类（TIA/EIA-568B.2附录1）
●ISO/IEC 11801标准：C级、D级和E级
●EN 50173标准：C级、D级和E级
●ANSI TP-PMD
●10BASE5，10BASE2，10BASE-T，100BASE-TX，1000BASE-T
●IEEE 802.5 （屏蔽线，IBM 1型，150W）令牌环，4Mbps和16Mbps ●10GBase-T： IEEE 802.3an ,TIA/EIA TSB155,ISO TR24570
故障诊断能力HDTDX高精度时域串扰分析NEXT故障诊断能力，HDTDR高精度时域反射分析RL故障诊断能力
自动测试速度6类链路完整的双向测试测试时间9秒
电缆上的音频发生器产生可被例如IntelliTone智能音频探头等音频探头检测到的音频。
向所有线对发生音频。
音频的频率范围：440-831Hz
基线精度在其支持的频率范围内都达到或超过了IEC61935-1第2版草案的IV 级精度要求
测试频率带宽350MHz
6类/E级链路测试模式（包含更低的链路类型）Ⅳ级精度（优于TIA/EIA-568-B.2-2标准和IEC61935-1标准要求的III级精度18个等级）
双绞线的长度测试范围：800 m单端测试，150 m双端测试（主机与远端）
分辨率：0.1 m单端测试，0.1 m双端测试（主机与远端）
精度：±(1m + 4%)单端测试，±(1m + 4%)双端测试（主机与远端）
双绞线链路时延偏离范围：0 ns 到100 ns 分辨率：1ns 精度：±10ns 双绞线直流环路电阻范围：0 Ω到53Ω 分辨率：0 .1Ω精度：±(1Ω+1%)
过载恢复时间过压后10分钟内恢复相关精度。
如果过压是反复多次或是长时间的则需要校准
输入保护能经受持续的电话电压和100mA的过流。
偶尔的ISDN过压不会造成仪器损坏
单模光模块 支持的测试：单模光纤损耗、长度、选纤、极性验证、断点定位、对讲等 连接器：SC-SC 光源类型：1310/1550nm FP 激光 光源功率：≥－7dBm 测量长度：10km
光功率计类型：InGaAs 探测器
功率测量范围：0～－60 dBm
VFL 指标： 激光类型及额定波长：Class ⅡCDRH ，650nm 输出模式：连续光波或闪烁模式
连接器类型：2.5mm 通用型
安规：CE,CSA,EN61010-1
温度 操作温度：0°C 至45°C 保存温度： -20°C 至+60°C
可操作的相对湿度（非凝结） 0°C 至35°C ：0%至90%
35°C 至45°C ：0%至70%
安全性 振动： 随机，2g ，5-500Hz
震动：1米跌落试验，无论是否带有模块式适配器
安全：CSA C22.2 No. 1010.1:1992，EN 61010-1第1版+修订1，2 污染级别：IEC 60664中描述的2级污染，遵守IEC60950"信息技术设备安全性，1999"标准
高度：操作：4000米；保存：12000米
EMC ：EN 61326-1
显示 带背景灯的无源彩色透射 LCD ，对角线长度9.4CM ，点阵：（宽）240点x （高）320点
操作界面 中文液晶彩屏
重量
1.1kg （未加模块时）
规格型号 RMB 目录单价(元) 标准配置 DTX-1800
88208.88 主机及远端、充电电池电池一对，通道适配器1对，永久链路适配器1对，耳麦1副，电源及充电器1对、手册、USB 电缆、Linkware 软件
以上产品一年质保。
