火灾自动系统是由触发装置、火灾装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾控制器，并同时显示出火灾发生
的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾
造成的生命和财产的损失，是人们同火灾做斗争的有力工具。

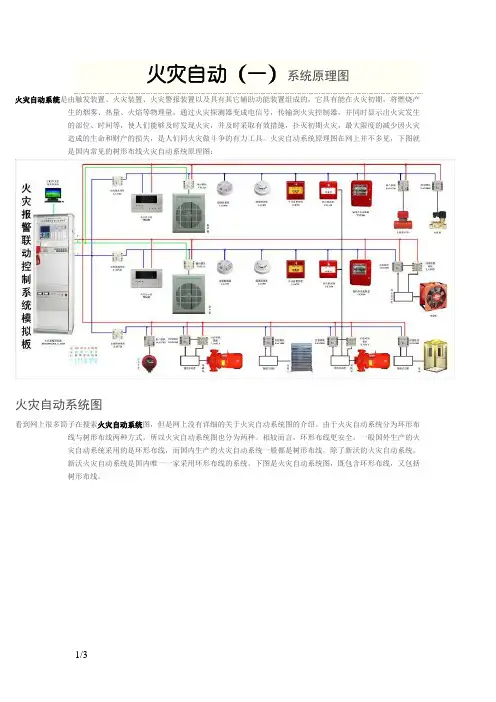

火灾自动系统原理图在网上并不多见，下图就
是国内常见的树形布线火灾自动系统原理图：
火灾自动系统图
看到网上很多筒子在搜索火灾自动系统图，但是网上没有详细的关于火灾自动系统图的介绍。

由于火灾自动系统分为环形布线与树形布线两种方式，所以火灾自动系统图也分为两种。

相较而言，环形布线更安全。

一般国外生产的火
灾自动系统采用的是环形布线，而国内生产的火灾自动系统一般都是树形布线，除了新沃的火灾自动系统。

新沃火灾自动系统是国内唯一一家采用环形布线的系统。

下图是火灾自动系统图，既包含环形布线，又包括
树形布线。

下图火灾自动系统环形布线系统图。

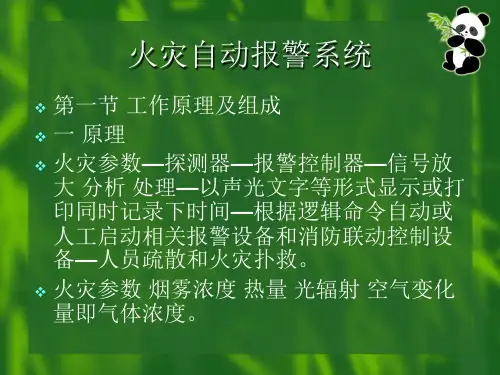

火灾自动报警系统工作原理火灾自动报警系统是一种能够自动监测火灾并及时报警的安全设备，它的工作原理主要包括火灾探测、信号传输和报警处理三个方面。

首先，火灾自动报警系统的工作原理是基于火灾探测技术的。

系统会安装在建筑物内的各个关键位置，如走廊、楼梯间、厨房等，以便及时监测火灾的发生。

常见的火灾探测器包括光电式、离子式和热敏式探测器。

光电式探测器利用光束被烟雾遮挡时的变化来监测火灾，离子式探测器则是通过监测空气中离子浓度的变化来判断是否有火灾发生，而热敏式探测器则是通过监测温度的变化来判断火灾的发生。

一旦探测器监测到火灾信号，就会立即发出报警信号。

其次，火灾自动报警系统的工作原理还包括信号传输。

当探测器发出火灾报警信号后，系统会立即将信号传输到报警控制器。

传输方式一般包括有线传输和无线传输两种方式。

有线传输是通过电缆将信号传输到报警控制器，而无线传输则是通过无线通讯技术将信号传输到报警控制器。

这样可以确保报警信号能够及时准确地传输到报警控制器，使得报警系统能够迅速做出反应。

最后，火灾自动报警系统的工作原理还包括报警处理。

一旦报警控制器接收到火灾报警信号，就会立即启动报警装置，如声光报警器和自动喷水灭火系统等，同时还会将报警信号传输到消防监控中心，以便消防人员及时赶到现场进行救援。

在此过程中，报警控制器还会对火灾信号进行分析，以排除误报警情况的发生，确保系统的稳定可靠性。

综上所述，火灾自动报警系统的工作原理主要包括火灾探测、信号传输和报警处理三个方面。

通过这些工作原理，系统能够及时准确地监测火灾的发生，并启动相应的报警装置，以便及时采取措施进行应急处理，保障人员和财产的安全。

火灾自动报警控制系统的组成及动作原理第一，火灾传感器检测：火灾自动报警控制系统中的传感器主要用于
检测火灾的一些特征，如烟雾、温度和火焰等。

传感器可以通过不同的检
测原理来实现，如光电式烟雾探测器、温度传感器和红外线火焰探测器等。

当传感器检测到异常时，会发出信号并传输给中控主机。

第二，中控主机信号处理：中控主机是火灾自动报警控制系统的核心
部件，它接收传感器发送的信号后进行信号处理和判断。

中控主机可以根
据不同的传感器信号采取不同的判断方法，并通过内部的电路和算法来确
定是否发生火灾，并决定何时进行报警。

第三，报警设备响应：当中控主机判断发生火灾时，会发出报警信号
并触发报警设备。

报警设备通常包括火灾警报器、闪光灯和语音报警装置等。

这些设备可以通过声音、光闪等方式向周围的人员发出警报信号，以
便引起人们的注意并采取相应的逃生措施。

第四，灭火控制设备激活：同时，中控主机还可以触发灭火控制设备
进行灭火。

灭火控制设备主要是指自动灭火系统，如喷水灭火系统或气体
灭火系统等。

中控主机可以通过电磁阀、电动阀门等控制设备，来打开灭
火装置并向起火地点喷洒灭火剂，以便迅速扑灭火源。

通过以上动作原理，火灾自动报警控制系统可以实时监测火灾的发生
并及时采取措施进行报警和灭火，保护生命和财产的安全。

它在很大程度
上提高了火灾的检测和处理效率，减少了火灾带来的灾害损失。

因此，在
各种公共场所和建筑物中广泛应用。

同时，还可以与其他安全设备，如防
盗报警系统和视频监控系统等进行联动，形成完善的安全防护系统。

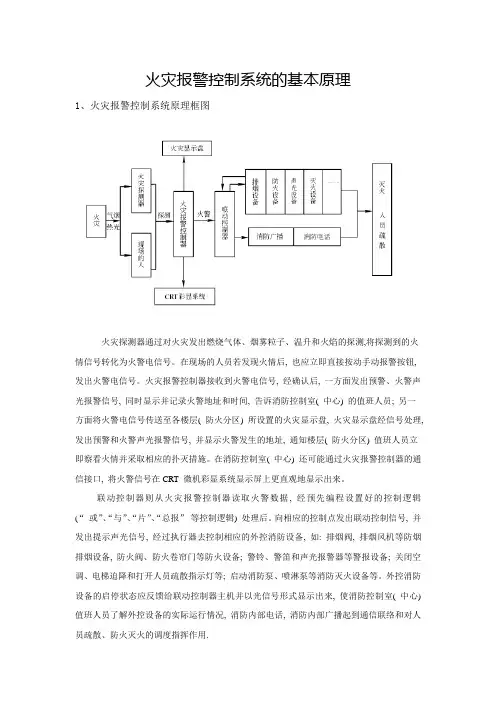

火灾报警控制系统的基本原理1、火灾报警控制系统原理框图火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测,将探测到的火情信号转化为火警电信号。

在现场的人员若发现火情后, 也应立即直接按动手动报警按钮, 发出火警电信号。

火灾报警控制器接收到火警电信号, 经确认后, 一方面发出预警、火警声光报警信号, 同时显示并记录火警地址和时间, 告诉消防控制室( 中心) 的值班人员; 另一方面将火警电信号传送至各楼层( 防火分区) 所设置的火灾显示盘, 火灾显示盘经信号处理, 发出预警和火警声光报警信号, 并显示火警发生的地址, 通知楼层( 防火分区) 值班人员立即察看火情并采取相应的扑灭措施。

在消防控制室( 中心) 还可能通过火灾报警控制器的通信接口, 将火警信号在CRT 微机彩显系统显示屏上更直观地显示出来。

联动控制器则从火灾报警控制器读取火警数据, 经预先编程设置好的控制逻辑(“或”、“与”、“片”、“总报”等控制逻辑) 处理后。

向相应的控制点发出联动控制信号, 并发出提示声光信号, 经过执行器去控制相应的外控消防设备, 如: 排烟阀, 排烟风机等防烟排烟设备, 防火阀、防火卷帘门等防火设备; 警铃、警笛和声光报警器等警报设备; 关闭空调、电梯迫降和打开人员疏散指示灯等; 启动消防泵、喷淋泵等消防灭火设备等。

外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来, 使消防控制室( 中心) 值班人员了解外控设备的实际运行情况, 消防内部电话, 消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用.2、火灾报警控制系统的构成火灾报警控制系统作为一个完整的系统由三部分组成, 即火灾探测、报警和联动控制。

火灾探测部分主要由探测器组成, 是火灾自动报警系统的检测元件, 它将火灾发生初期所产生的烟、热、光转变成电信号, 然后送入报警系统。

报警控制由各种类型报警器组成, 它主要将收到的报警电信号显示和传递, 并对自动消防装置发出控制信号。

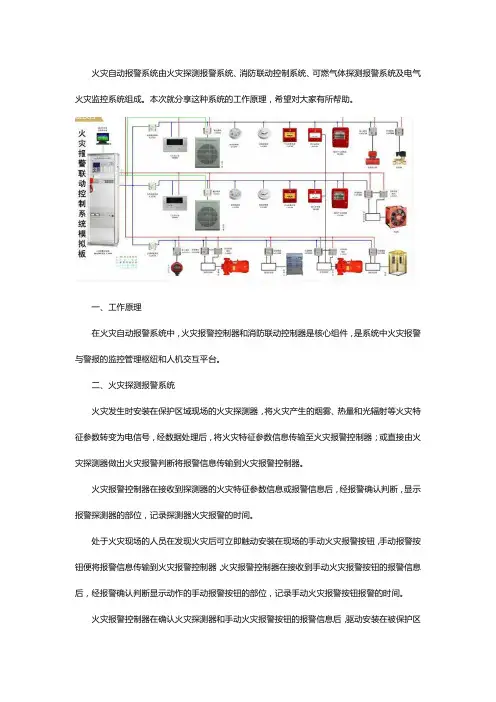

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

本次就分享这种系统的工作原理，希望对大家有所帮助。

一、工作原理在火灾自动报警系统中，火灾报警控制器和消防联动控制器是核心组件，是系统中火灾报警与警报的监控管理枢纽和人机交互平台。

二、火灾探测报警系统火灾发生时安装在保护区域现场的火灾探测器，将火灾产生的烟雾、热量和光辐射等火灾特征参数转变为电信号，经数据处理后，将火灾特征参数信息传输至火灾报警控制器；或直接由火灾探测器做出火灾报警判断将报警信息传输到火灾报警控制器。

火灾报警控制器在接收到探测器的火灾特征参数信息或报警信息后，经报警确认判断，显示报警探测器的部位，记录探测器火灾报警的时间。

处于火灾现场的人员在发现火灾后可立即触动安装在现场的手动火灾报警按钮，手动报警按钮便将报警信息传输到火灾报警控制器，火灾报警控制器在接收到手动火灾报警按钮的报警信息后，经报警确认判断显示动作的手动报警按钮的部位，记录手动火灾报警按钮报警的时间。

火灾报警控制器在确认火灾探测器和手动火灾报警按钮的报警信息后，驱动安装在被保护区域现场的火灾警报装置，发出火灾警报向处于被保护区域内的人员警示火灾的发生。

三、消防联动控制系统火灾发生时火灾探测器和手动火灾报警按钮的报警信号等联动触发信号传输至消防联动控制器，消防联动控制器按照预设的逻辑关系对接收到的触发信号进行识别判断，在满足逻辑关系条件时，消防联动控制器按照预设的控制时序启动相应自动消防系统（设施），实现预设的消防功能。

消防控制室的消防管理人员也可以通过操作消防联动控制器的手动控制盘直接启动相应的消防系统（设施），从而实现相应消防系统（设施）预设的消防功能。

消防联动控制接收并显示消防系统（设施）动作的反馈信息。

南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商。

描述火灾自动报警系统的基本工作原理。

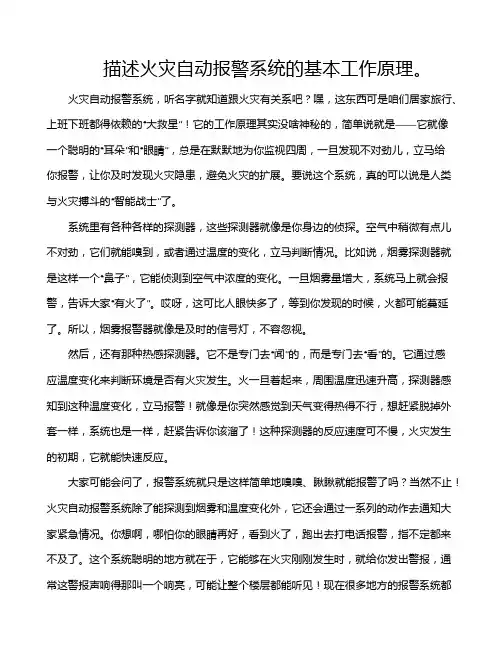

火灾自动报警系统，听名字就知道跟火灾有关系吧？嘿，这东西可是咱们居家旅行、上班下班都得依赖的“大救星”！它的工作原理其实没啥神秘的，简单说就是——它就像一个聪明的“耳朵”和“眼睛”，总是在默默地为你监视四周，一旦发现不对劲儿，立马给你报警，让你及时发现火灾隐患，避免火灾的扩展。

要说这个系统，真的可以说是人类与火灾搏斗的“智能战士”了。

系统里有各种各样的探测器，这些探测器就像是你身边的侦探。

空气中稍微有点儿不对劲，它们就能嗅到，或者通过温度的变化，立马判断情况。

比如说，烟雾探测器就是这样一个“鼻子”，它能侦测到空气中浓度的变化。

一旦烟雾量增大，系统马上就会报警，告诉大家“有火了”。

哎呀，这可比人眼快多了，等到你发现的时候，火都可能蔓延了。

所以，烟雾报警器就像是及时的信号灯，不容忽视。

然后，还有那种热感探测器。

它不是专门去“闻”的，而是专门去“看”的。

它通过感应温度变化来判断环境是否有火灾发生。

火一旦着起来，周围温度迅速升高，探测器感知到这种温度变化，立马报警！就像是你突然感觉到天气变得热得不行，想赶紧脱掉外套一样，系统也是一样，赶紧告诉你该溜了！这种探测器的反应速度可不慢，火灾发生的初期，它就能快速反应。

大家可能会问了，报警系统就只是这样简单地嗅嗅、瞅瞅就能报警了吗？当然不止！火灾自动报警系统除了能探测到烟雾和温度变化外，它还会通过一系列的动作去通知大家紧急情况。

你想啊，哪怕你的眼睛再好，看到火了，跑出去打电话报警，指不定都来不及了。

这个系统聪明的地方就在于，它能够在火灾刚刚发生时，就给你发出警报，通常这警报声响得那叫一个响亮，可能让整个楼层都能听见！现在很多地方的报警系统都和消防局联网，一旦有火警，消防人员能第一时间知道，迅速采取行动，争取时间控制火势。

说到消防人员，他们那时候可是超级忙的。

你看，火灾发生时，报警系统不仅仅是给你一个信号，它还可以直接通过火灾发生的地点，甚至是哪个区域的烟雾浓度过高、温度异常来精准定位，帮助消防队员迅速找到火源，减少不必要的时间浪费。

火灾报警系统原理图
火灾报警系统原理图如下所示：
[图]
图中1号元件为火灾探测器，它能够感知到火焰、烟雾或者异常的温度变化，并将信号发送给2号元件——控制模块。

控制模块接收到信号后，会发出警报信号。

3号元件为报警信号输出设备，如报警器或者警示灯，它能够将接收到的警报信号转化为可见或可听见的警报信号，以便提醒人们火灾的发生。

4号元件为报警联动设备，它可以与其他系统进行联动，如自动门控制系统、通风系统等。

当接收到警报信号后，它会触发相应的联动控制，以便采取适当的措施应对火灾。

火灾报警系统的工作原理是，当火灾发生时，火焰、烟雾或者温度的异常变化会被探测器所感知到，并将信号发送给控制模块。

控制模块接收到信号后，会判断是否为火灾信号，如果是则会触发报警信号输出设备的工作，同时也可以触发报警联动设备的工作。

这样，一旦火灾发生，系统就能及时报警并采取相应的应急措施，以尽可能减小火灾造成的损失。
