火灾自动报警及消防联动控制系统PPT.

国外特大火灾案例
1942 年 11 月 28 日，美国波士顿市椰林夜总会发生火灾，死亡491人。 1971 年 l2 月 25 日，韩国汉城大然阁饭店 2 层咖啡间液化石油气起火引起火灾，造成163人死亡、l5人受伤。 1974 年 2 月 1 日，巴西圣保罗焦马大楼发生火灾，死亡 l79人，受伤300多人。 1976年l2月5日，美国布鲁克林剧院发生火灾，烧死295 人。 1995 年 10 月 28 日，阿塞拜疆巴库地铁发生火灾，死亡 558人，受伤369人。起火原因是电动机车电路故障。 1996 年 6 月 29 日，韩国汉城一家商场发生火灾。由于火势凶猛，安全出口太少，致使502人死亡。
特大火灾案例
2005 年 12 月 15 日吉林省辽源医院火灾，因电缆短路引起火灾，造成了 39 人死亡， 95 人受伤，直接财产损失 821.9万元。 2007 年 10 月 21 日，福建莆田飞达鞋面厂火灾，死亡37人，受伤19人。 2008年9月20日22时49分，广东省深圳市舞王俱乐部，因演员用礼花手枪发射烟花时，导致顶棚聚氨酯泡沫塑料装修材料起火成灾，造成 44 人死亡，64人受伤。 2009年1月31日晚11时30分左右，福建省长乐市拉丁酒吧一群男女青年生日聚会时，因在桌面上燃放烟花，引燃天花板酿成火灾。造成１５人死亡，22人受伤。
2010年11月15日14时15分许，上海市静安区一幢 28 层的教师公寓发生特大火灾，已造成 58 人死亡。初步了解为工人无证焊接，引燃易燃物所致
新疆乌鲁木齐德汇国际广场批发市场“1· 2”特大火灾
2008 年 1 月 2 日 20 时许，乌鲁木齐市德汇实业有限公司德汇国际广场批发市场大楼发生火灾。造成 5 人死亡 , 直接经济损失3亿多元。

国泰怡安火灾自动报警系统GK702值班室操作说明ppt课件

• 自动登录
• 在设置界面，按数字键“2”，可进行回路设置。 • 在回路设置界面，按数字键“1”可进行自动登录。
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
• 回路器件查看
• 在回路设置界面，按数字键“5”可进行回路器件查看。
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
• 查询
• 在主菜单界面，按数字键“3”进入查询界面。在查询界面里，可以查询系统控制器参数，系统状态事件、系统的器件丢失和屏蔽情况。
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
以设置打印机是否处于实时打印状态，并可以选择打印内容，“Y” 表示打印，“N”表示不打印。本控制器应配置一台热敏打印机，用于对事件进行实时打印。
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
服务指南 • 保修期外或用户使用不当出现质量问题，我公司提供有偿
服务。 • 用户需要服务，请采用传真、电话、信函与我公司联系。 • 用户应定期对时钟进行调整。
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
系统功能

FAS系统介绍PPT课件

报警按钮、4输入2输出模块等联网，组成车站级火灾自动报警系统。 • 车控室内，配置1套IQ8 FAS主机（联动型）、1 套总线式消防电话主机、消防联动电源、网关，车站级的操作工作站由车站级综合监控系统的值班操作工作站兼。 • 车控室内设置IBP盘，控制车站内重要的消防设备——消防泵、喷淋泵、专用排烟风机、正压送风机,隧道事故风机等。
• EPS
ISCS平台FAS操作
1、监控功能
监视FAS的设备布局、运行状态、消防联动状态、报警信息，也可对部分 FAS设备进行控制操作，包括探测器设备及手动报警按钮的隔离及取消隔离控制、车站报警确认和复位控制、火灾模式的激活控制等。如下图所示
图元以颜色区分不同的状态，每一个探头绿色表示正常，红色表示报警；车站站台、站厅及设备区域被划分为多个防烟分区，每个防烟分区对应着固定的火灾模式号，每个防烟分区使用一种颜色表示
FAS-系统功能
1、中心级功能
• 读取全线各车站FAS系统的设备运行状态、防火分区报警状态、探测器的报警信息、消防泵的状态信息。同时，在发生火灾时， FAS将根据火灾报警信息自动触发联动功能，操作员确认后可以下发对应的联动指令，启动相关车站系统按预行管理调度，对全线报警系统信息及消防设施有监视、控制及管理权；对车站级的防救灾工作有指挥权。
FAS火灾模式人工手动下发
• 6、火灾模式退出
• 火灾清除后，火灾模式仍在执行中，需要对该模式进行终止操作，首先进入该模式的子系统中，点击系统控制方式中的 “退出火灾模式”指令，等退出火灾模式后，再执行该子系统中的系统停止模式。
• 点击主界面右上角火灾报警模式控制栏的 “消音”按钮，弹出确认控制面板，经操作员对实际情况核实后，进行相应正确的确认消音或取消操作。如下图所示

火灾自动报警系统 PPT课件

11
（四）消防联动控制设备
在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能自动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动控制设备。一般由下列部分或全部控制装置组成：
➢ 火灾报警联动一体机 ➢ 自动灭火系统的控制装置 ➢ 室内消火栓系统的控制装置 ➢ 防烟、排烟系统及空调通风系统的控制装置 ➢ 常开防火门、防火卷帘的控制装置 ➢ 电梯迫降控制装置 ➢ 火灾应急广播的控制装置
6
3.火焰探测器
利用火焰发出的红外、紫外光探测火灾的传感器称为火焰探测器。分为红外线探测器和紫外线探测器。
红外线探测器一般用硫化铝、硫化镉等制成的光导电池感应火灾放出的红外线，从而发出电信号报警；紫外线探测器是用紫外光敏电子管接收火焰放出的紫外线，发出火灾报警信号。这种探测器受环境影响小，对火焰反应快，主要用于燃烧速度较快的油类和化学危险物品的场所，不适用于阴燃火灾的探测。
15
➢区域报警系统
16
➢集中报警系统
17
➢控制中心报警系统
18
2.确定探测器类型
（1）一般规定 a.对火灾初期有阴燃阶段，产生大量烟和少量的热，很少或没有火焰辐射的场所或部位，应选择感烟探测器。 b.对火灾发展迅速，可产生大量热、烟和火焰辐射的场所或部位，可选择感温探测器、感烟探测器、火焰探测器及其组合。 c.对火灾发展迅速、有强烈的火焰辐射和少量的烟、热的场所或部位，应选择火焰探测器。 d.对火灾形成特征不可预料的场所或部位，可根据模拟试验的结果选择探测器。 e.对使用、生产或有可能聚集可燃气体或可燃液体蒸汽的场所或部位，应选择可燃气体探测器。
9
2.火灾显示盘（又称复示盘或楼层显示器）接收火灾报警控制器发出的信号，显示发出火警部位或区域，通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。

火灾自动报警系统操作教程

*火警* 1998/03/15 11:00:00 首警 :01区039号总数:001 00 页 01区039号办公室
通用火灾报警控制器
如果联动处于自动状态，则控制器根据事先编制的逻辑关系发出联动指令启动相应的远程控制模块，从而启动外部设备（排烟阀等）。远程控制模块启动后，显示屏分窗口显示联动信息。面板显示见图
通用火灾报警控制器
2、功能键 C．F4键：按下F4键+上、下翻屏键，翻屏键翻屏显示联动信息。
D ． F8 键：手动操作联动模块。按下 F8 键，显示屏显示输入提示，要求输入模块的区号和位号。按下启动键，打开模块并返回，按下停止键，关闭模块并返回。按下复位键，取消操作并返回。
同时F3，F7，F6，F8兼做光标键，按下F3，F7键，上、下移动光标，按下F6，F8键，左、右移动光标。其他功能键均无效。
4、自检功能：控制器应有本机自检功能，执行自检功能时，应切断受其控制的外接设备；自检期间，如非自检回路有火灾报警信号输入，控制器应能发出火灾报警声、光信号。
通用火灾报警控制器
5、火警优先功能：显示预报警和故障信号时，如有火灾报警信号输入，应立即显示火灾报警信号；显示故障信号时，如有预报警信号输入，应显示预报警信号。 6、电源转换功能：主电切断时，备电应能自动投入运行；当主电恢复时能从备电自动转入主电状态。
ON OFF 1 2 3 4 5 6 7 8
表示无效
数字表示：0 0 0 0 0 0 0 0
八位开关号码设置算法
第一位表示２０＝１
ON OFF 1 第二位表示２１＝２ 2 3 第四位表示２３＝８ 4 5 6 7 8 第八位标志位第三位表示２２＝４第五位表示２４＝１６第七位表示２６＝６４

火灾自动报警系统 ppt课件

2、线型火灾探测器：警戒范围为空间某一连线周围，即对空间某一
连线周围附近的火灾产生的物理和化学参量变化作出响应的探测器。如红外光束探测器用来探测发射设备与接收器之间的火情。
6
电消子防线路
3、区域型火灾探测器:
近年来研究推出的吸气式感烟探测系统是利用吸气扇通过空气取样管道和取样孔从保护区域提取空气样品，空气样品通过一个高灵敏度的精确探测器对其进行分析，对保护区域的火灾产生的物理和化学参量变化作出响应的探测器。
13
电消子防线路
电源
暗箱
开关元件
脉冲信号
发光二极管
. .
. .. .
. .
.
光学透镜
输出控制放大电路
光敏二极管
遮光型光电感烟探测器
14
电消子防线路
1、减光式光电感烟探测原理：
15
电消子防线路
2、射光式光电感烟火灾探测原理：
16
电消子防线路
（三）、感温式火灾探测器：
感温式火灾探测器是对警戒范围中火灾热量（温度），即环境气流的异常高温或（和）升温速率作出响应的探测器。
4
电消子防线路
一、火灾探测器类型
火灾发生时，会产生出烟雾、高温、火光及可燃性气体等理化现象，火灾探测器按其探测火灾不同的理化现象而分为四大类：
5
电消子防线路
按探测器结构:点型和线型
1、点型火灾探测器：警戒范围为空间某一点周围，即对探测器所在位
置周围的火灾产生的物理和化学参量变化作出响应的探测器。
＋
－
触点
气室
泄漏孔
感热外罩
波纹片
20
电消子防线路
3、差定温式探测器：

消防报警系统教材PPT(共 79张)

防排烟设施——排烟口或送风口
防烟防火调节阀
主要用于关闭空调、通风系统的风道隔断防火分区
•温度熔断器 • 手动 •感烟信号联动（探测器或消防中心）
内部电动阀门
防排烟设施——防烟防火调节阀
防烟防火调节阀
防火分区A
防火分区B
穿越防火墙、楼板处需设置防火阀
防排烟设施——防烟防火调节阀
防烟防火调节阀
消防中心控制台区域探测器
防排烟设施——防火卷帘门
排烟口或送风口
排烟风道系统在室内的排烟口
正压送风风道系统的室外送风口
每个防烟分区必须设置一个排烟口
•温度熔断器 • 手动 •感烟信号联动（探测器或消防中心）
内部电动阀门
防排烟设施——排烟口或送风口
排烟口或送风口
每个排烟口到达防烟分区的各点应在30m以内。
喷淋头后的喷水管道内是否处于充水状态
• 预作用自动喷水灭火系统
– 平时管网中充有低压空气或氮气，火灾时，自动向管网中充水，闭式喷头喷水
自动喷水灭火系统
由干式变为湿式 <3min
闭式自动喷水灭火系统
• 闭式喷头
– 热敏元件，感温自动开启
• 报警阀
– 开启和关闭接通水源的管中水流 – 给消防控制中心主机传送信号 – 启动消防加压设备 – 启动水力报警警铃
• 探测器 • 加压装置
自动喷水灭火系统
自动喷水灭火系统组成部件
• 玻璃球水喷淋头
–动作温度为57℃、68℃、 79℃、93℃；
• 压力继电器
–将水的压力信号变为电信号从而启动喷水水泵；
自动喷水灭火系统
自动喷水灭火系统组成部件
• 水流指示器

火灾报警系统PPT课件

2020/3/28
3
C类火灾：可燃气体，如煤气、天燃气、甲烷、丙烷、乙炔、氢气等燃烧的火灾；
D类火灾：可燃金属，如钾、钠、镁、钛、锆、锂、铝镁合金等燃烧的火灾；
E类火灾：带电物体燃烧的火灾。
二、物质燃烧三个基本要素
发生火灾的基本要素是可燃物、助燃物、点火源以及它们之间的相互作用，构成一个燃烧三角形。
2020/3/28
40
4.火灾探测器的接线形式
在实际系统中，火灾探测器和控制器的接线方式一般均采用并联。
也就是说，若干个火灾探测器的信号线按一定关系并联在一起，然后以一个部位或区域的信号送入火灾报警装置（或控制器），即若干个火灾探测器连接起来后仅构成一个探测回路，并配合各个火灾探测器的地址编码实现保护区域内多个探测部位火灾信息的监测与传送。
作用产生的光能量来确定烟雾浓度的
方法。
2020/3/28
30
2、感温式火警探测器
1）感温探测原理：利用热敏元件接受被监测环境或物体对流、传导、辐射传递的热量，并根据测量、分析的结果判定是否发生火灾。
2）感温探测器的特点感温探测器工作比较稳定，不受非火灾性烟尘雾气等干扰，误报率低，可靠性高。
3、手动火灾报警按钮
手动火灾报警按钮主
要安装在经常有人出入的公
共场所中明显和便于操作的
部位。当有人发现有火情的
情况下，手动按下按钮，向报警控制器送出报警信号。
2020/3/28
手动火灾报警按钮比探头报警更紧急，一般不需要确认。因此，手动报警按钮要求更可靠、更确切，处理火灾要求更快。
33
采用空气离化探测法实现的火灾烟雾浓度探测一般称作离
子感烟探测，他对火灾初起和阴燃阶段的烟雾气溶胶检测

火灾自动报警系统.PPT课件

.
20
感光火灾探测器： LOGO
物质燃烧时，在产生烟雾和放出热量的同时，也产生可见或不可见的光辐射。感光式火灾探测器又称火焰探测器，它是用于响应火灾的光特性。即扩散火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器。根据火焰的光特性，目前使用的火焰探测器有两种：一种是对波长较短的光辐射敏感的紫外探测器，另一种是对波长较长的光辐射敏感的红外探测器。感光式火灾探测器宜安装在有瞬间产生爆炸的场所。如石油、炸药等化工制造的生产存放场所等（如下图）。
.
6
火灾自动报警系统的基本要求： LOGO
在高层建筑和智能化建筑中设置火灾自动报警系统的目的，是要将火灾消灭在萌芽状态，最大限度的减少火灾危害，满足高层建筑和智能化建筑防火安全方面的性能要求。一旦发生火灾，火灾自动报警系统应能及时探测、鉴别、判定火灾并启动通信系统自动对外报警，联动控制配电、广播音响、电梯和自动消防设施，显示最佳疏导、营救方案，自动关闭不必要的电力系统和办公系统，根据火灾发展状况分配供水系统、启动防排烟设施，以及实现火警信息联网通信等。高层建筑或智能化建筑火灾自动报警系统应该采用相关规范要求的系统设计模式，并应具备以下几个方面的性能要求：
.
19
LOGO
感响应异常温度、温升速率和温差等参数的探测器。分为点布型和线布型2类，点布型又称为定点型，有定温、差温和差定温复合式3种。感温探测器亦分为高、中、低灵敏度3级即I、Ⅱ、Ⅲ级。对差温型探测器，高灵敏度者应用于环境温度变化小或变化缓慢的稳定场所，中灵敏度则允许有一定的变动，低灵敏度者可允许温度有较大的变化或变化较快。如果温度变化很大或变化很快应选用定温型。对定温型探测器：高灵敏度者用于环境温度正常的场合，中灵敏度允许环境温度高些，低灵敏度者则允许环境温度更高些。但环境温度应比探测器的温度阀值低20℃，否则应改用差温型。高灵敏度定温探测器的温度阀值范围一般为54～62℃，中灵敏度一般为63～70℃，低灵敏度一般为 71～78℃，对差定温型探测器，其各灵敏度级的适用环境兼有定温及差温型探测器相应级别的特点

火灾自动报警系统专业培训 PPT课件

目录 CONTENTS
继电器原理图
3
分励脱扣器原理图
4
5
1、什么是火灾自动报警系统
火灾自动报警系统是人们为了及早发现和通报火灾，并及时采取有效措施控制和扑灭火灾而设置在建筑物中或其他场所的一种自动消防设施。
2、火灾自动报警系统作用
火灾自动报警及消防联动控制系统的主要作用是及早预报初期火灾或可能引起着火的信息，为将火灾扼制在发生之前或消灭在萌芽状态或为人员及时疏散提供情报，是预防火灾和把火灾损失降低到最低程度的重要设施。具体作用如下：（1）自动监测作用。①自动探测被保护区的异常温度或气味
2）斜屋面倾角不大于45°时，探测器可以直接贴合斜屋面安装；当倾角大于45°时，应增加木台调至水平安装。（见GB50116-2013条文说明6.2.11条）
3）在面层为乳胶漆喷涂的顶板或吊顶上提前安装探测器底座时，应做好底座上金属触点的保护，避免触点受到污染导致接触不良。（水晶头）
4）吊顶上安装的探测器建议不在顶板接线盒内并线，吊顶下并接方便检修调试。特别在走廊空间小、顶部风管水管桥架密布的区域更应注意。
....
线缆
报警主机
1.落地主机 2.壁挂主机 3.琴台式主机 4.联动程序 5.多线盘 6.总线盘 8.广播盘 9.功放 10.电话盘 11.电源盘 12.CRT接口卡 13.火灾显示盘接口卡 14.回路板 15.控制器组网 16.自备电池
.....
线缆
输出动作
（需要24V电源）
1.消防/背景广播 2.声光报警器 3.火灾显示盘 4.非消防负荷强切 5.应急照明灯具强启 6.电梯联动归底 7.排烟/加压送风口 8.防排烟/正压风机 9.预作用阀 10.消火栓/自动喷淋泵 11.防火卷帘门 12.挡烟锤壁/水幕系统 13.门禁、停车场栏杆打开 14.防火门监控 15.集中型智能疏散指示灯 16.气体灭火控制器 17.CRT

火灾自动报警系统PPT课件

1）集中报警系统中可以有二台及以上火灾报警控制器和消防联动控制器，但是只能设置或必须指定
其中的一台控制器，具有集中报警功能和集中控制
功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必须由起集中控制作用的控制器实现；对于水泵、风
机、电动排烟阀、挡烟垂壁等自动消防设施的总线联动控制，可根据实际情况由其他相应的控制器实
现。
.
13
控制中心报警系统的组成
➢1）设置了两个及以上消防控制室； ➢2）设置了两个及以上集中报警系统。
.
14
控制中心系统的组成示意图
.
15
控制中心系统的组成示意图
.
16
控制中心报警系统消防控制室的设计要求
➢1）设置两个及以上消防控制室时，应确定一个主消防控制室；
➢2）主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制重要的消防设备；
➢2 任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600，每一联动总线回路连结设备的总数不宜超过100，且
应留有不少于额定容量10％的余量。
.
23
控制器控制范围的设定
➢高度超过100米的建筑，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动火灾报警按钮和模块等设备不应跨越避难层。
火灾自动报警系统
.
1
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消防联动控制、电气火灾监控系统和可燃气体探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警系统又被称为火灾预警探测报警。
.
2
火灾探测报警系统

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

自动方式是指当火灾报警控制器报警时，灭火控制器自动根据逻辑关系来启动相应的被控设备，手动方式则指通过控制器面板上的按键人为控制各灭火分区设备的启和停。
20 2021
六消防电源
消防电源专为消防控制系统及部分被控设备提供电源，分为主电电源与备电电源，当系统为主电工作方式时，主电自动对备用电源（蓄电池）充电，而一旦主电被切断，将自动切换备用电工作方式。
一火灾自动报警系统的构成
火灾自动报警系统一般是由： ➢ 火灾探测器 ➢ 信号输入模块 ➢ 手动报警按钮 ➢ 消火栓报警按钮 ➢ 火灾报警控制器等组成
1 2021
火灾探测器种类
1、点型感烟火灾探测器：自动感测探测器安装点警戒范围内的烟雾浓度参
数，根据烟雾参数自动判别是否发生火灾的探测器，如
❖ 离子感烟火灾探测器 ❖ 光电感烟火灾探测器等
10 2021
区域报警系统（一）区域报警系统是由通用报警控制器或区域报警控制器和火灾探测器、手动报警按钮、警报装置等组成的火灾报警系统。区域报警系统比较简单，但使用面很广，它既可以单独用在工矿企业的计算机房等重要部位和民用建筑的塔楼公寓、写字楼等处。也可作为集中报警系统和控制中心系统中最基本的组成设备。该系统较小，只能设置一些功能简单的联动控制设备。
❖ 煤气火灾探测器 ❖ 天燃气火灾探测器等
4 2021
火灾探测器种类
4、感光探测器：自动感测探测器安装点警戒范围内火焰燃烧的光
照强度和火焰的闪烁频率，根据这些参数自动判别是否发生火灾的探测器，如
❖ 紫外火焰探测器 ❖ 红外火焰探测器等
5 2021
火灾探测器种类
5、线型感烟火灾探测器：自动感测探测器某一连续线路警戒范围内的火灾
21 2021
B
〈实战编〉
22 2021
外设部分
23 2021
动作指示灯
线路隔离器
工作电压：
24V DC ；＋10%－－15%
监视电流：
≤500；
动作静态电流： ≤8mA；
参数，根据这些参数进行自动判别是否发生火灾的探测器，如
❖ 红外光束型感烟火灾探测器
6 2021
火灾探测器种类
6、线型感温火灾探测器：自动感测探测器某一连续线路警戒范围内的温度
变化参数，根据这些温度参数进行自动判别是否发生火灾的探测器，如
❖ 红外光束型感烟火灾探测器 ❖ 缆式线型定温火灾探测器 ❖ 空气管线型差温火灾探测器
2 2021
火灾探测器种类
2、点型感温火灾探测器：自动感测探测器安装点警戒范围内的温度变化参
数，根据温度参数自动判别是否发生火灾的探测器，如
❖ 差温火灾探测器 ❖ 定温火灾探测器等
3 2021
火灾探测器种类
3、气体火灾探测器：自动感测探测器安装点警戒范围内燃烧或热解产
生的气体参数，根据气体参数自动判别是否发生火灾的探测器，如
17 2021
三消防联动控制装置
消防联动控制器的基本功能是按照预编逻辑关系来控制相应的被控设备，如消火栓按钮报警，启动消防泵等，其控制方式分为手动和自动两档，
自动方式是指当火灾报警控制器报警时，联动控制器自动根据逻辑关系来启动相应的被控设备，
手动方式则指通过控制器面板上的按键人为控制消防设备的启和停。
11 2021
区域报警系统（二）区域报警系统，其原理框图为：
火灾探测器
手动报警按钮
区域火灾报警控制器
电源
火灾警报装置
输出接点（控制模块）
12 2021
集中报警系统（一）
集中报警系统是由火灾报警控制器、区域报警控制器、声光报警装置及火灾探测器、控制模块（控制消防联动设备）等组成。
集中报警控制系统应有一台集中报警控制器（或通用报警控制器）和两台以上区域报警控制器（或楼层显示器），其系统框图如图：
这里所指的消防控制设备主要是：火灾报警器的控制装置、火警电话、空调通风及防排烟、消防电梯等联动控制装置、火灾事故广播及固定灭火系统控制装置等。简言之，集中报警系统加联动消防控制设备就构成控制中心系统。
15 2021
控制中心报警系统（二）控制中心报警控制系统系统框图如图：
火灾探测器
手动报警按钮
7 2021
信号输入模块
信号输入模块是将水流指示器、压力开关等设备的非电量信号转换成电量信号的一种装置。
8 2021
手动报警按钮
手动报警按钮是火灾时通过人工手动向控制中心发送火警信息的装置。
9 2021
火灾报警控制器

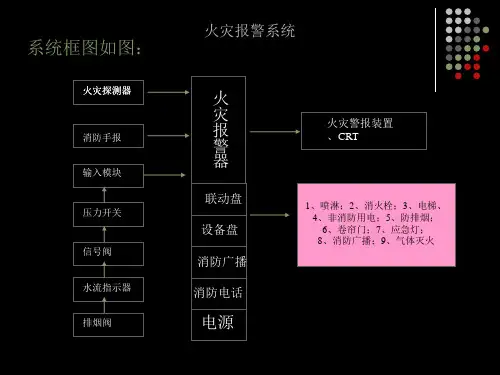

火灾自动报警系统的基本形式归纳为三种： 1、区域报警系统； 2、集中报警系统； 3、控制中心系统。
18 2021
四消防电话控制装置
消防电话控制器是火灾自动报警及联动的配套产品，控制器采用单片微处理器，全总线设计，广泛用于高层建筑综合楼宇的消防紧急通信，一旦发后火警，消防值班人员可以使用电话主机与各防火分区通信，了解火灾情况，指挥处理火灾事故。
19 2021
五消防灭火控制装置
消防灭火控制器的基本功能是按照预编逻辑关系来控制相应的防火分区，其控制方式分为手动和自动两档，
火灾探测器
手动报警按钮
2021
区域报警控制器
１区
n区
区域报警控制器
集中报警控制器
消防控制设备
电源
火灾警报装置火灾事故照明火灾事故广播
火警电话联动控制装置灭火控制装置
16
ቤተ መጻሕፍቲ ባይዱ
二火灾事故广播与警报装置
火灾警报装置是发生火灾时向人们发出警告的装置。包括
警铃警笛警灯声光讯响器等火灾事故广播，是火灾时（或意外事故时）指挥现场人员进行疏散的设备。由事故广播控制器、功率放大器、音箱等组成。
13 2021
集中报警系统（二）
集中报警控制系统系统框图如图：
火灾探测器
手动报警按钮
火灾探测器
手动报警按钮
2021
区域报警控制器
１区
n区
区域报警控制器
集中报警控制
器
电源
火灾警报装置输出接点
（控制模块）
14
控制中心报警系统（一）
控制中心报警系统是由设置在消防控制室的消防控制设备、集中报警控制器、区域报警控制器和火灾探测器组成的火灾报警系统。该系统也可能是由设在消防控制室的消防控制设备、火灾报警控制器、区域显示器（或灯光显示装置）和火灾探测器等组成的功能复杂的火灾报警系统。
