真空获得设备讲义一、概述真空获得设备是一种用于生产真空环境的设备，主要应用于航空航天、电子工业、化工等领域。
它能够有效地将气体排出，创造出真空环境，以满足不同行业对真空环境的需求。
二、工作原理真空获得设备通过机械排气、物理排气和化学排气的方式，将容器内的气体排出，从而创造出真空环境。
它能够将气体压力降至所需的真空度，以满足用户的需求。
三、结构和组成真空获得设备通常由真空泵、真空阀门、真空表、真空管道等组成。
真空泵是其核心部件，通过吸入和排出气体来实现真空环境的创造。
真空阀门用于控制系统内的气体流动，真空表用于监测真空度，真空管道用于连接各个部件。
四、使用方法1. 接通电源，开启真空泵，并调节真空阀门，使气体顺利排出；2. 使用真空表监测真空度，根据需求调节真空泵的工作状态；3. 使用完毕后，关闭真空泵，断开电源，并进行清洁和维护工作。
五、注意事项1. 在使用真空获得设备时，应该严格按照操作手册进行操作，不得随意调节设备参数；2. 使用过程中要定期检查设备的工作状态，确保设备正常运行；3. 使用完毕后应及时清洁和维护设备，以延长设备的使用寿命。
六、总结真空获得设备是一种重要的工业设备，能够有效地创造真空环境，满足不同行业的需求。
合理使用和维护设备，能够为用户带来更大的生产效益。
真空获得设备在现代工业生产中扮演着至关重要的角色。
它被广泛应用于航空航天、电子工业、化工、医疗器械等领域，为这些领域的生产提供了必不可少的真空环境。
在以下的1500字的篇幅中，我们将继续深入探讨真空获得设备的操作、应用、维护以及未来发展的趋势。
七、应用领域真空获得设备在航空航天领域中的应用极为广泛。
在航天器的研发与制造过程中，需要在工作环境中营造真空状态以模拟太空环境，以确保航天器在极端条件下的可靠性。
真空获得设备的应用可以保证航天器零部件的精密加工和装配过程，同时也能提供模拟太空环境的实验条件。
此外，还可用于航天器的推进系统的真空测试和失效分析。
真空的获得和测量一、 实验目的1．了解基本的真空系统的结构2．了解低真空的获得设备－机械泵的原理及使用3．了解热传导真空计、U型真空计、高频火花真空测定仪的原理及使用二、 实验原理真空系统是指压强小于1个大气压的系统。
1．真空的获得（1） 机械泵课件中有详细的介绍，该部分内容要求学生自学。
（2） 扩散泵（本次实验中并未使用，给学生简单介绍）扩散泵是靠油的蒸发－喷射－凝结重复循环来实现抽气的，由于射流具有高流速（约200m/s），高的蒸汽密度，且扩散泵油分子量大（300～500），故能有效的带走气体分子。
气体分子被带往出口处再由机械泵抽走。
2．真空的测量测量真空的仪器种类很多，本实验选用U型压力计、热偶真空计和高频电火花真空测定仪。
（1） 水银U型压力计构造简单，无需校准，可以在气压不太低时使用。
一般压力计一端封闭，另一端接入真空系统，封闭断为真空，这样压力计可直接指示总压力，两边水银柱的高度差即为总压力。
对于精密工作则需进行温度修正。
对于压力较低（低于103Pa）的测量，油压力计比水银压力计更精确，因为油的密度低得多，绝对压力由下式给出P=ρ油gh式中h是油压力计的读数。
（2） 热偶真空规的原理是利用在低气压下气体的热导率与压强之间的依赖关系。
在玻璃管中封入加热丝及两根不同金属丝制成一对热电偶。
当加热丝通以恒定的电流时，热丝的温度一定，当气体压强降低时，O点温度升高，则热电偶两端的热电动势增大，由外接毫伏计读出电压升高，压强与热电动势并非线性关系。
热偶真空计的测量范围大约在100～10-1Pa之间，它不能测量再低的压强，这是因为当压强更低时，热丝的温度较高，此时气体分子热传导带走的热量很小，而由热丝引线本身产生的热传导和热辐射这两部分不再与压强有关，因此就达到了测量下限。
（3） 高频电火花真空测定仪（捡漏仪）是一种粗略测量玻璃真空系统的仪器，接通电源后，调节放电火花间隙，当产生击穿放电时，将高频放电探头在被抽容器处不停的移动。
常见真空获得设备结构原理与典型故障分析摘要：本文主要介绍几种常见的真空获得设备的结构组成和工作原理，以日常维修真空电子束焊和气相沉积真空获得设备的过程中所遇到的故障现象进行分析总结。
关键词：真空；机械泵；罗茨泵；扩散泵；抽速0 引言真空状态下的气体分子数目明显小于大气状态下，气体分子之间或分子与其它质点之间相互碰撞的次数也明显减少，基于这一特点，加之科学技术的发展，越来越多的真空设备广泛应用于电子、化工、冶金、机械、石油及原子能等工业部门中，满足某些工艺和高新技术的特殊要求。
随着真空获得设备应用扩大，就会产生真空获得设备的保养、维修等一系列问题，这就要求我们要学习研究真空获得设备方面的知识，补充自己的不足。
真空泵是用来获得、改善、维持真空所使用的设备，常见的真空泵有机械泵、罗茨泵、扩散泵及涡轮分子泵等。

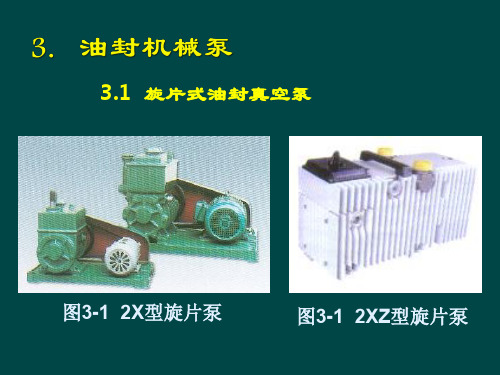

1.旋片式油封机械真空泵用油来保持运动部件的密封，靠泵腔容积变化而实现抽气的机械真空泵统称为旋片式油封机械真空泵（以下简称机械泵）。
机械泵是国内真空获得技术中应用最广的一种泵，属于低真空泵，其工作压强范围为1x105-1.33x10-2(Pa)。
我们日常工作中常见的有德国浦发公司生产的DUO系列机械泵，下面均以DUO系列机械泵为例进行分析。
1.1 机械泵的结构组成和工作原理机械泵结构组成主要包括泵体、转子、旋片、端盖、弹簧、电机、联轴器、壳体、气镇阀、排气阀等。
在旋片泵的腔内偏心的安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的两个旋片。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。
两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成三部分，当转子旋转时，与吸气口相通的空间的容积是逐渐增大的，正处于吸气过程。
而与排气口相通的空间的容积是逐渐缩小的，正处于排气过程。
居中的空间的容积也是逐渐减小的，正处于压缩过程。
由于吸气口相通的空间的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于吸气口相通的空间内的压强，因此将气体吸入。
