继电保护及安全自动装置运行管理规程1总则1.1继电保护与安全自动装置(以下简称保护装置)是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。
保护装置配置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备，甚至造成整个电力系统崩溃瓦解。
因此，继电保护人员与电网调度及基层单位运行人员一样，是电网生产第一线人员。
1.2要加强对继电保护工作的领导。
各网局、省局及电业局(供电局)、发电厂(以下简称基层局、厂)主管生产的领导和总工程师，要经常检查与了解继电保护工作情况，对其中存在的重要问题应予组织督促解决，对由继电保护引起的重大系统瓦解事故和全厂停电事故负应有的责任。
1.3继电保护正确动作率及故障录波完好率，应为主管部门考核各基层局、厂的指标之一。
对网局及省局应分别以主系统与220kV及以上装置为考核重点。
2继电保护专业机构2.1电力系统继电保护是一个有机整体，在继电保护专业上应实行统一领导，分级管理，____电力公司及发电厂设置相应的继电保护专业机构。
2.2____电力公司调通中心内设置继电保护组，作为公司继电保护技术管理的职能机构，实现对全网、继电保护专业的领导。
同时，继电保护组也是生产第一线的业务部门，负责所管辖系统继电保护的整定计算及运行等工作。
需要时，继电保护组内可设试验室。
____电力公司的继电保护整定计算、技术管理及维护试验工作不宜分散，宜集中于继电保护机构统一管理，此机构可设在调通中心内。
发电厂一般应在电气分场设继电保护班(组)。
2.3继电保护工作专业技术性强，一根线一个触点的问题可能造成重大事故，继电保护机构必须配备事业心强、工作认真细致、肯钻研技术、具有中专及以上水平的理论知识的技术人员，同时，应保持相对稳定。
骨干人员调离岗位时，应事先征求上级继电保护机构的意见。
3继电保护机构管辖设备范围及职责3.1继电保护机构负责维护、检验的设备及内容：3.1.1继电保护装置：发电机、调相机、变压器、电动机、电抗器、电力电容器、母线、线路的保护装置等。
电力系统调度规程继电保护及安全自动装置的调度管理第一节继电保护专业管理第1条继电保护及安全自动装置是保证电网安全稳定运行和保护电气设备的主要装置。
电力系统继电保护装置包括主保护、后备保护、保护通道接口、数据交换接口、故障录波器及信息管理系统等设备。
电力系统安全自动装置包括自动重合闸、备用电源自动投入、自动切负荷、事故减出力或切机、自动励磁调节和自动解列等装置。
第2条电力系统各单位应认真执行《继电保护和安全自动装置运行管理规程》、《继电保护和安全自动装置技术规程》、≪3-H0kV电网继电保护装置运行整定规程》和≪220-500kV电网继电保护装置运行整定规程》、《电力系统继电保护及安全自动装置运行评价规程》及省电力公司颁发的有关专业规程等继电保护及安全自动装置专业规程规定的要求，以保证所辖范围内继电保护及安全自动装置的正常运行。
第3条江苏省调是江苏电力系统省级继电保护专业管理职能机构，负责对全系统继电保护及安全自动装置实施专业管理。
其主要职责：1.负责制订江苏电网继电保护及安全自动装置发展规划、技术原则。
2.负责江苏电网继电保护及安全自动装置技术监督管理工作。
3.负责组织实施江苏电网继电保护及安全自动装置的入网管理工作。
4.负责220∕110kV电网继电保护及安全自动装置更新改造计划的编制与组织实施工作；参与5OOkV电网继电保护及安全自动装置更新改造计划的编制与组织实施工作。
5.参与I1OkV及以上新建、改扩建工程继电保护及安全自动装置的设计审查及设备招标工作，确定220∕110kV电网新建、改扩建工程继电保护及安全自动装置配置选型。
6.确定调度管辖范围内继电保护及安全自动装置运行方式，确定220kV 及部分I1OkV变压器中性点接地方式。
7.编制江苏电网年度系统继电保护运行整定规程及其说明。
8.编制江苏电网年度继电保护整定计算用正序和零序等值阻抗。
9.负责调度管辖范围内系统继电保护装置整定计算，确定与地调、电厂分界点定值配合关系。
继电保护和安全自动装置GB 14285 －93技术规程Technical code for relaying protection and security automatic equipment1 总则1.1 主题内容与适用范围本标准规定了电力系统继电保护和安全自动装置的科研、设计、制造、施工和运行等有关部门共同遵守的基本原则。
本标准适用于3kV 及以上电力系统中电力设备和线路的继电保护和安全自动装置,作为科研、设计、制造、施工和运行等部门共同遵守的技术规程。
1.2 继电保护和安全自动装置应符合可靠性(信赖性和安全性)、选择性、灵敏性和速动性的要求。
当确定其配置和构成方案时,应综合考虑以下几个方面:a. 电力设备和电力网的结构特点和运行特点;b. 故障出现的概率和可能造成的后果;c. 电力系统的近期发展情况;d. 经济上的合理性;e. 国内和国外的经验。
1.3 继电保护和安全自动装置是电力系统的重要组成部分。
确定电力网结构、厂站主接线和运行方式时,必须与继电保护和安全自动装置的配置统筹考虑,合理安排。
继电保护和安全自动装置的配置方式,要满足电力网结构和厂站主接线的要求,并考虑电力网和厂站运行方式的灵活性。
对导致继电保护和安全自动装置不能保证电力系统安全运行的电力网结构形式、厂站主接线形式、变压器接线方式和运行方式,应限制使用。
1.4 应根据审定的电力系统设计或审定的系统接线图及要求,进行继电保护和安全自动装置的系统设计。
在系统设计中,除新建部分外,还应包括对原有系统继电保护和安全自动装置不符合要求部分的改造设计。
为便于运行管理和有利于性能配合,同一电力网或同一厂站内的继电保护和安全自动装置的型式,不宜品种过多。
1.5 电力系统中,各电力设备和线路的原有继电保护和安全自动装置,凡能满足可靠性、选择性、灵敏性和速动性要求的,均应予以保留。
凡是不能满足要求的,应逐步进行改造。
1.6 继电保护和安全自动装置的新产品,应按国家规定的要求和程序进行鉴定,合格后,方可推广使用。
![电安生[1994]191号_电力系统继电保护及安全自动装置反事故措施要点](https://img.taocdn.com/s1/m/4d5a6e966bec0975f465e219.png)
关于颁发《电力系统继电保护及安全自动装置反事故措施要点》的通知电安生［1994］191号为提高电力系统继电保护和自动装置的安全运行水平，在总结多年来继电保护运行经验和事故教训的基础上，部组织编写了《电力系统继电保护及安全自动装置反事故措施要点》。
经组织专家讨论，审查通过，现颁发执行。
新建、扩建、技改等工程均必须执行本“要点”；现有发电厂、变电所，凡涉及严重威胁安全运行的，必须立即采取相应措施，其它可分轻重缓急、有计划地予以更新、改造。
过去颁发的反措及相关文件，凡与本“要点”有抵触的，均应按本“要点”的规定执行。
科研、制造、基建、设计和运行等单位必须执行本“要点”的有关规定。
请各单位将执行“要点”中遇到的问题及时报告电力部安生司和国调中心。
电力系统继电保护及安全自动装置反事故措施要点(电力工业部1994年1月)总的说明：(1) “继电保护及安全自动装置反事故措施要点”(以下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。
(2) 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。
制造和科研部门也必须遵守本“要点”的规定。
(3) 本“要点”只是要点，不是应有的全部内容。
有的问题在其他颁规程如“现场试验工作保安规程”中已有明确规定，但为了强调某些部分也在本“要点”中重复列出。
(4) 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。
(5) 本“要点”由电力工业部安全监察及生产协调司和国家电力高度通令中心负责解释。
1. 直流熔断器与相关回路配置基本要求：(1)消除寄生回路；(2)增强保护功能的冗余度。
1.1 直流溶断器的配置原则如下：1.1.1 信号回路由专用熔断器供电，不得与其它回路混用。
1.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所结线方式(一又二分之一断路器、双断路器、角结线等)：(1) 每一断路器的操作回路应分别由专用的直流熔断器供电。
继电保护和安全自动装置技术规程继电保护和安全自动装置技术规程一、继电保护1.1 继电保护的基本原理电力系统中的传输线、变压器、发电机等各种电气设备都有可能发生故障，产生过流、欠流、短路、接地故障等异常电流，这些异常电流都会给电网、电力设备造成不同程度的损坏甚至损毁，所以需要在电力系统中设置继电保护来保护电气设备的安全运行。
继电保护的基本原理是在电力系统的传输线、变压器等与电气设备相连的地方设置感应线圈，当电气设备发生异常电流时，感应线圈将变化的电磁场信号转换为脉冲信号交由保护装置进行处理，保护装置依据预设的保护动作准则来判定故障类型和位置，并适时发出信号进行保护动作。
1.2 继电保护分类依据保护对象的不同，继电保护可以分为电力系统中的发电机保护、变压器保护、传输线保护、母线保护、馈线保护、接地保护等多种类型。
依据保护动作判定依据的不同，继电保护又可分为时间保护、差动保护、开关保护、跳闸保护、接地保护等多种类型。
1.3 继电保护的设计要求(1) 保护范围：需要覆盖到系统中故障发生频率较高的部分。
(2) 恰当性：保护动作要充足快，机械动作时间要符合电气设备的切断要求。
(3) 牢靠性：保护装置不应对正常运行产生干扰，且对异常情况进行正确的判定和保护。
(4) 经济性：保护系统设备要在合理的投资和维护成本的前提下能够充足整个系统的保护要求。
二、安全自动装置2.1 安全自动装置的意义安全自动装置是指通过人机接口和安全监测系统，将安全警报和安全信息适时传输给操作人员和相关的设备，自动掌控设备的运行状态以防止设备损坏和事故发生的技术装置。
安全自动装置的作用是防备事故，保护人身安全和设备安全。
2.2 安全自动装置分类安全自动装置按监测要素的不同可分为温度自动掌控、压力自动掌控、氧气浓度自动掌控等多种类型。
按其接口位置分为机器内部的装置和机器外部的装置。
按运行方式分为检测和掌控两种方式。
2.3 设计要求在安全自动装置的设计过程中需要遵从以下原则：(1) 宽容性: 安全自动装置的安全要求必需协调在整个生产过程中，以确保使用和维护和修理的便利性。
继电保护和安全自动装置技术规程标题：继电保护和安全自动装置技术规程引言：继电保护和安全自动装置是电力系统中保障设备安全运行的重要组成部分。
本技术规程旨在明确继电保护和安全自动装置的设计、安装、运行和维护等方面的要求，提高电力系统的可靠性和安全性。
一、继电保护和安全自动装置的基本原理继电保护是指在发生电力系统故障或异常情况时，通过检测、测量和判断，对受故障影响的设备进行及时的断电或切除，并发送信号给其他设备进行联动操作，以实现系统自动切除和快速恢复运行的装置。
安全自动装置是指基于继电保护技术，通过逻辑判断和联动操作，对设备进行自动控制和保护的装置。
包括故障自动检测、故障定位、故障恢复和设备维护等功能。
二、继电保护和安全自动装置的设计要求1. 准确性和可靠性：继电保护和安全自动装置应具备高精度的测量和判断能力，准确地识别故障和异常情况，并快速地采取切除和联动操作。
2. 灵活性和可扩展性：继电保护和安全自动装置应具备灵活的配置和参数设置功能，能够适应不同的电力系统配置和运行环境，并能够扩展新的保护和控制功能。
3. 可靠性和可用性：继电保护和安全自动装置应具备高可靠性和可用性，能够在恶劣环境下稳定工作，并实现自动备份和自动切换功能。
4. 安全性和保密性：继电保护和安全自动装置应具备安全可靠的通信和控制功能，确保系统数据和操作命令的保密性和防篡改性。
三、继电保护和安全自动装置的安装要求1. 设备选型：根据设备的功能要求和电力系统的特点，选择适合的继电保护和安全自动装置，并确保其性能和功能满足规定要求。
2. 设备布置：根据电力系统的拓扑结构和操作便捷性，合理布置继电保护和安全自动装置，确保其接线正确、接地可靠，并具备良好的散热和防护措施。
3. 信号接口：继电保护和安全自动装置的信号接口应与电力系统的保护装置和自动控制系统兼容，并满足双向通信的要求。
四、继电保护和安全自动装置的运行要求1. 自检和校准：继电保护和安全自动装置应定期进行自检和校准，确保其测量和判断功能的准确性和可靠性。
继电保护及安全自动装置压板管理制度范文一、总则继电保护及安全自动装置压板是电力系统中重要的设备，为确保电力系统的安全稳定运行，保护设备正常工作，保障工作人员的人身安全，制定本管理制度。
二、适用范围本管理制度适用于继电保护及安全自动装置压板的管理工作。
三、责任分工1. 电力系统维护部门负责制定继电保护及安全自动装置压板管理制度，组织实施并监督执行。
2. 设备管理部门负责根据本管理制度制定相应的操作规程，并组织相关人员进行培训和操作。
3. 相关人员负责按照操作规程进行继电保护及安全自动装置压板的管理工作，确保设备安全可靠运行。
四、压板检查1. 定期检查：每月对继电保护及安全自动装置压板进行一次定期检查，包括检查压板表面是否有损坏、电缆连接是否松动、信号灯是否正常工作等。
2. 事故检查：在发生电力系统事故后，对继电保护及安全自动装置压板进行检查，包括检查压板是否受损、是否有烧坏的部件等。
3. 温度检查：定期对继电保护及安全自动装置压板进行温度检查，确保设备运行温度正常。
五、维护保养1. 定期清洁：每季度对继电保护及安全自动装置压板进行一次清洁，包括擦拭表面、清理灰尘等。
2. 密封处理：定期对继电保护及安全自动装置压板的接口位置进行密封处理，确保设备内部不受外界灰尘、湿气等影响。
3. 润滑维护：定期给继电保护及安全自动装置压板的运动部件加油润滑，确保设备的运行顺畅。
六、故障处理1. 发现故障时，应立即停止设备运行，并报告设备管理部门。
2. 设备管理部门应及时组织相关人员进行故障排查与处理，确保设备尽快恢复正常工作。
3. 故障处理完成后，应进行相关记录，并进行事故原因分析，防止类似故障再次发生。
七、培训与考核1. 对相关人员进行继电保护及安全自动装置压板的安全操作培训，包括操作规程、设备工作原理等内容。
2. 定期进行安全考核，对操作人员的安全操作能力进行评估，确保其掌握正确的操作方式。
八、违规处理1. 对于违反本管理制度的行为，将按照公司相关规定进行追责处理，包括扣除绩效奖金、停止晋升等。

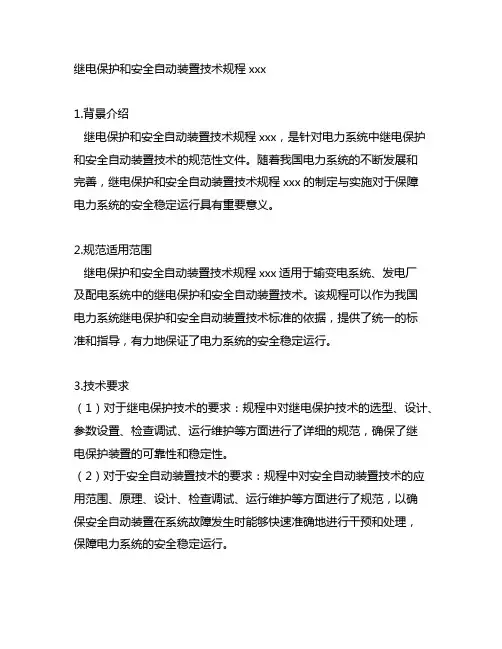

继电保护和安全自动装置技术规程xxx1.背景介绍继电保护和安全自动装置技术规程xxx，是针对电力系统中继电保护和安全自动装置技术的规范性文件。
随着我国电力系统的不断发展和完善，继电保护和安全自动装置技术规程xxx的制定与实施对于保障电力系统的安全稳定运行具有重要意义。
2.规范适用范围继电保护和安全自动装置技术规程xxx适用于输变电系统、发电厂及配电系统中的继电保护和安全自动装置技术。
该规程可以作为我国电力系统继电保护和安全自动装置技术标准的依据，提供了统一的标准和指导，有力地保证了电力系统的安全稳定运行。
3.技术要求（1）对于继电保护技术的要求：规程中对继电保护技术的选型、设计、参数设置、检查调试、运行维护等方面进行了详细的规范，确保了继电保护装置的可靠性和稳定性。
（2）对于安全自动装置技术的要求：规程中对安全自动装置技术的应用范围、原理、设计、检查调试、运行维护等方面进行了规范，以确保安全自动装置在系统故障发生时能够快速准确地进行干预和处理，保障电力系统的安全稳定运行。
4.制定与实施继电保护和安全自动装置技术规程xxx是由我国电力行业的专家、学者和技术人员共同制定并多次修订完善的，其实施对于提高电力系统的可靠性和安全性具有重要意义。
规程的实施需要依托于规范的制定机构和专业的技术人员进行组织和指导，同时还需要建立健全的监督和检查机制，以确保规程的严格执行和有效实施。
5.规程的意义和作用继电保护和安全自动装置技术规程xxx的实施对于电力系统具有重要的意义和作用。
规程的实施可以有效地提高继电保护和安全自动装置技术应用水平，保障了电力系统的安全稳定运行；规程的实施可以促进继电保护和安全自动装置技术的创新和发展，为电力系统的现代化建设提供了有力支持；再次，规程的实施可以加强继电保护和安全自动装置技术的管理和监督，提高了电力系统的整体运行效率和管理水平。
6.规程的展望和建议随着我国电力系统的不断发展和完善，继电保护和安全自动装置技术规程xxx还需要不断进行更新和完善，以适应新形势下电力系统的需求。
供电系统继电保护与安全自动装置管理制度
编号：SSW/F308-06
版本：第四版
编制：生产技术室日期： 2010年01月28日审核：林建湘日期： 2010年02月08日批准：阳建辉日期： 2010年02月23日生效日期：2010年02月25日
受控印章：
分发号：SSW/F308-06-
1 目的
确保动力厂继电保护及其综合自动化设施（以下简称保护装置）可靠运行，在电力系统故障情况下保护装置能够正确动作和规范调试业务。
2适用范围
本制度适用于动力厂。
3 引用文件
3.1 ESW/D156-01《高压电气工程管理制度》
3.2 SSW/D156-04《继电保护及安全自动装置管理办法》
4 职责
4.1 生产技术室
4.1.1 负责继电保护装置整定值的计算。
4.1.2 负责编制动力厂年度的保护装置试验计划并组织安排实施，以及对外保护装置调试计划的下达。
4.1.3 负责对保护装置的相关规程、规范进行审核。
4.1.4 负责对保护校验工作程序的规范性进行检查。
4.1.5负责监督电力保护装置、综合自动化设施的巡视计划执行情况。
4.2设备管理室
4.2.1 负责督促设计部门及供货方提供继电保护装置的图纸及相关保护资料。
4.2.2 组织对保护装置隐患的整改。
4.2.3调试作业区负责继电保护装置年度试验、检查。
4.2.4负责试验内容和结果的完整、准确、可靠以及试验数据的整理、试验报告的制作、归档。
4.2.4调试作业区必须严格按生产技术室下达的继电保护整定值进行整定，并对下发的保护整定值及变更单妥善保管。
4.2.5负责规范电力调试标准和内容，综合自动化设施的校验和检查项目。
4.2.6负责电力保护装置、综合自动化设施巡视计划编制和执行。
4.3 生产作业区
4.3.1负责对变电站继电保护装置定值的核对（包括装置的投运状态，软、硬压板位置）。
4.3.2 变配电站所或维护单位须配置保护装置图纸、保护定值、二次异动等资料和记录。
4.3.3 负责保护装置的正常点检、巡视。
5工作程序
5.1.1 生产技术室和调试作业区，一式两份，要有完整的保护装置定值单和相关技术资料，变电站要有本单位的保护装置定值单，定值单要有编号。
5.1.2 生产技术室根据电网负荷变更情况、新上项目情况，下发保护定值单。
在计算资料收集齐全后，一周工作日内，完成整定值计算,并送设备管理部审查。
经设备管理部批准后下达。
一式三份，分别发生产技术室、调试作业区、业主单位。
动力厂的变电站的“继电保护整定值（变更）单”要求存放本变电站或者该变电站的维护单位。
5.1.3 事故状态下，运行主管和整定人员共同在现场时，保护定值调整可以口头下达，但必须经过设备管理部同意。
接受定值方必须复诵口头下达的定值，双方做好记录。
2个工作日内补办正式定值手续。
5.1.4 生产技术室负责定期对变电站继电保护装置定值的巡视（包括装置的投运状态，软、硬压板位置）监督检查，电气作业区和调试作业区负责实施。
核对的依据为生产技术室下达的定值单，核对工作可以由变电站值班、维护人员、专业技术人员或调试人员进行。
调试作业区应对35kv 以上变电站每季度进行一次，其它单位每6个月一次，调试作业区有相关的计划和记录。
5.2定值整定
5.2.1 作业区依据生产技术室下达的定值通知单整定、调试保护定值。
整定过程中发现异常情况时，应及时反馈给生产技术室。
5.2.2 在电网异常的情况下，能源调度可以根据生产技术室专业人员的指令（指令发出前必须经过设备管理部同意），下达保护装置投、退的调度指令，并做好相关记录。
在动力厂调度指挥下，变电站值班或者维护人员可进行保护装置压板投切操作，并做好记录。
5.2.3 无论任何情况下，保护定值的变更必须得到生产技术室专业人员的许可，调整后，双方都应该有记录。
5.2.4每年根据外部电网的变化对我公司的电网影响，由设备管理部组织对保护整定的参数进行计算一次。
计算结果经设备管理部审核通过后，并依此对相关保护进行响应的调整。
5.2.5 对于新投产保护装置，设备管理室负责督促设计部门及供货方提供保护装置的相关资料，并向生产技术室提供。
资料包括：电气系统一次接线图；原设计计算说明书；保护装置使用说明书；电气负荷设备的参数等等。
5.3 运行
5.3.1 变配电站所或维护单位负责保护装置的正常点检、巡视，主要内容为装置运行是否正常，保护装置的投运（硬压板）是否与定值一致等。
发现异常情况，及时汇报能源调度和作业区专业人员。
5.3.2 保护专业调试人员负责保护装置的专业点检。
主要内容包括，装置运行是否正常，定值核对（含软、硬压板），装置采集的数据是否正常等，发现异常情况，及时汇报动厂调度室和作业区专业人员。
专业点检的周期为每半年进行一次。
新投产变电站的专业点检在投运后的一个月后、两个月以内进行，并要求在“继电保护及自动装置定期检查记录”上做好登记。
5.3.3 保护装置动作后，值班人员必须及时汇报能源调度，能源调度值班人员应做好相应记录，视具体情况通知调试作业区进行检查。
公司范围内每次继电保护与安全自动装置动作后，动力厂专业人员在“继电保护及自动装置动作情况记录”上做好登记，并依此进行继电保护及自动装置正确动作率的分析。
每年12月31日前完成全年的继电保护及自动装置运行分析。
5.3.4 专业点检和定值核对属计划作业范畴，按照计划作业管理。
5.4 试验和对外委托项目的管理
5.4.1 作业区向生产技术室提出试验作业申请，生产技术室负责年度的保护装置试验计划并组织安排实施。
5.4.2 年度的保护装置试验委托外部单位进行的，项目手续由设备室办理，作业区提出试验作业申请，并负责监督执行，监督内容包括试验项目的完整性、试验和维护质量等。
5.4.3 动力厂内部的保护装置试验按照正常的作业程序进行，由作业区申报作业计划和停电申请。
5.4.4 调试作业区正常情况下在试验完成一周内出具试验报告，特殊情况下，如同步检修等情况下，可剔除相应的时间而后延。
试验报告由生产技术室审查，并分发各单位。
试验报告一式两份，作业区试验单位存档一份，交业主一份。
试验报告保存在各变电站或变电站的维护单位，保存期限三年。
5.4.5各二级单位根据设备管理部年度预试计划的要求，提前一周将要做电力调试的项目(内容)将盖有单位财务章)委托单形式交动力厂生产技术室。
5.4.6生产技术室根据委托单及生产计划编制调试计划下达给电力调试作业区执行。
6.5 新投产保护装置的复查、投运
6.5.1新上项目高压电气设备投运前，业主单位必须委托动力厂对其保护进行复查，保护装置复查过程中发现的问题以书面形式交工程管理部门组织整改。
复查的内容以保护能否正确、可靠的动作为目的，包括联动试验、定值复查、施工质量、外观标志等。
6.5.2新上项目保护装置投运前，生产技术室、作业区专业技术人员必须清晰了解保护的动作原理和投退条件，相关图纸、资料配置到作业区班组。
7 记录
7.1 ESR156-007 继电保护及自动装置动作情况记录保存期长期
7.2 ESR308-003 继电保护整定值（变更）单保存期长期
7.3 ESR308-004 继电保护及自动装置定期检查记录保存期三年。
