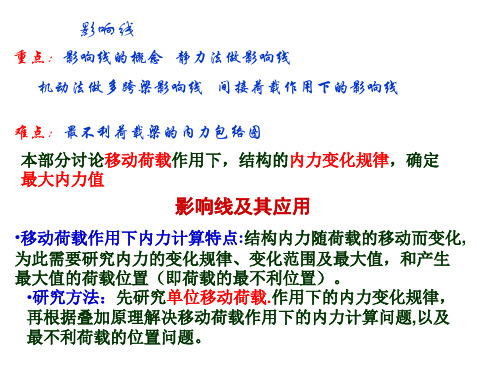

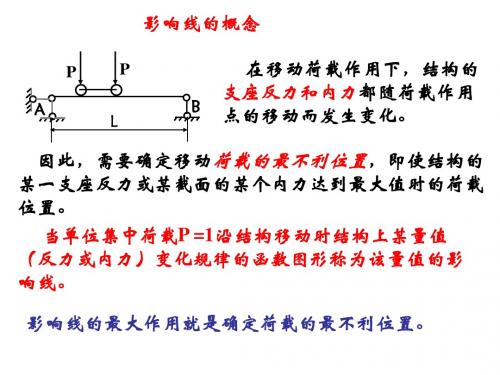

第二节 静力法作静定梁的影响线绘制影响线的基本方法有两种：静力法和机动法。

静力法作影响线的基本步骤包括：（1）选定坐标系，将单位集中荷载1F =放在任意x 位置；（2）根据平衡条件写出所求量值与荷载位置x 的函数关系式（称为影响线方程）； （3）根据影响线方程直接绘出该量值的影响线图形。

本节主要讨论利用静力法作单跨静定梁、多跨静定梁的支座反力及截面内力的影响线。

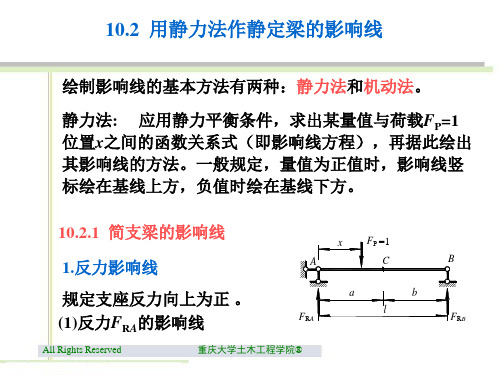

一、简支梁的影响线作如图10-4(a)所示简支梁支座反力A F 、B F 及截面C 的弯矩C M 、剪力SC F 的影响线。

取A 为坐标原点，向右为x 轴正向。

假设1F =作用在简支梁上任意x 位置（l x ≤≤0），根据梁的平衡条件0AM=∑和0B M =∑，可得到支座反力A F 、B F （向上取为正向）与x 的函数关系：l x l x F l x l F B A ≤≤⎪⎪⎭⎪⎪⎬⎫=-=0 （10-2） 式（10-2）就是A F 、B F 的影响线方程。

由此可知：A F 、B F 与荷载位置x 呈一次函数关系，所以A F 、B F 的影响线为直线图形。

因此只需定出两点即可绘出支座反力A F 、B F 的影响线，分别如图10-4(b)及图10-4(c)所示。

作弯矩C M 影响线时，仍以结点A 为坐标原点，x 表示单位集中荷载1F =作用点位置，以使梁截面的下边缘纤维受拉的弯矩为正。

当1F =在截面C 左侧梁段AC 上移动时，为了计算方便，取截面C 以右部分作为隔离体，由截面法可得：b F M B C .=（a x ≤≤0） （10-3a ）由于AC 范围内B F 影响线为一条直线，且b 为常数，因此C M 影响线在AC 范围内也为直线，而且竖标等于B F 影响线相应竖标乘以b 。

当1F =在截面C 右侧梁段CB 上移动时，取截面C 以左部分作为隔离体，由截面法可得：a F M A C .=（l x a ≤≤） （10-3b ）同时，由于在CB 范围内A F 影响线为一条直线，且a 为常数，因此C M 影响线在CB 范围内也为直线，而且竖标等于A F 影响线相应竖标乘以a 。
