八年级物理光的折射现象及透镜练习题班级：__________ 姓名：__________一、填空题:1．光从一种介质斜射入另一种介质中时，光的传播方向通常会发生改变，这种现象叫做光的。
2．光的折射规律是：光线、光线和法线在同一平面内，光线和光线分居法线的两侧。
当光从空气中斜射入水或其他透明介质中时，折射光线偏法线，折射角于入射角；当光从水或其他透明介质斜射入空气中时，折射光线偏法线，折射角于入射角；当光垂直入射到两种透明介质交界面时，光的传播方向。
3．将筷子斜插入水中，从上方看水面下的部分，会发现水下部分向偏折，这是由于光从射向中时发生了的缘故。
4．有经验的渔民在用叉子叉鱼时，常常将叉子对准所看到的鱼的方扔叉子，因为看到的鱼只是鱼的像，位于实际鱼的方。
5．潜入水下的潜水员观看岸上的景物，看到的也只是景物的像。
像要比实际的景物要。
这是由于光从斜射入中时发生了的缘故。
6．一条光线斜射到空气与水的分界面，发生的反射与折射如图所示。
入射角是(用角来表示)反射角等于(用度数来回答)，折射角等于。
7.一束光从空气中斜着射入某种透明物质，已知入射光线跟界面成37o，且它的折射光线跟反射光线垂直，则它的反射角为_______ ，折射角为_______ 。
8. 当你漫步在池塘边，常会看到池塘中的“白云”和在“白云”中游来游去的鱼．这一现象的正确解释是：看到的“鱼”是由于光的形成的虚像；看到的“白云”是光的形成的虚像(选填“折射”或“反射”)二、选择题：1．下列现象中属于光的折射现象的是（）A、斜插入水中的筷子在水下部分看起来向上弯折了B、平静的水面映出岸上树木的倒影C、茂密的森林的地面上有圆形的光斑D、人在穿衣镜前能看到自己在镜子里的像2．图中，哪一个图正确地表示了光从空气中射入水中的情况。
（）3．如图1所示，一束光线斜射入容器中，并在容器底处形成一光斑，这时往容器中逐渐加水，则光斑的位置将（）A、慢慢向右移动B、慢慢向左移动C、慢慢向水面移动D、仍在原来位置不动4．有关光的反射和折射，下列说法中正确的是（）A、漫反射是一种折射现象B、平面镜成像是一种折射现象C、光在不均匀的空气中传播的路径是弯曲的，这实际上是折射现象D、池水看起来比实际浅些，这是由于从池底射向空气的光线，折射角小于入射5．平行光线在水中射过其中的气泡，折射光线将（）A、平行B、会聚C、发散D、不确定6．一束光线由空气斜射入水中，入射角逐渐增大，则折射角（）A．逐渐减小 B．不变C．逐渐增大，但总小于入射角 D．逐渐增大，可能大于入射角三、作图题：1．如图1所示，一束光线斜射向一块玻璃砖的侧面。
粤沪版八年级上册物理3一、单项选择题1.光线从空气射入水中，假定入射角为0°，那么折射角为〔〕A.0°B.30°C.60°D.90°2.如下图的光现象中，属于光的折射的是〔〕A.舞台激光束B.错位的〝铅笔〞C.反光镜成像D.水中倒影3.如下图的四种现象中，由于光的折射构成的是〔〕A.树叶在空中上的影子B.景物在水中的倒影C.人的腿在水中〝变短〞了D.皮影在幕布上的影子4.一只小羊过河时差点被淹死，小马站在河边，看着清澈的河水在想：〝怎样会这样呢？河水看起来也就到小羊的下巴呀！〞如下图的四幅光路图中，哪一幅图能正确说明发生这一现象的缘由〔〕A. B. C. D.5.以下关于光学现象的描画中不正确的选项是〔〕A. 图甲中，树荫下的阴影是小孔成的像B. 图乙中，缩小镜应用了光的折射C. 图丙中，桥在水中的倒影是光的反射现象D. 图丁中，三棱镜分解太阳光是光的色散现象6.如下图，水槽的右壁竖直放着一面平面镜。
无水时，射灯从S点收回的光经平面镜反射后，左壁上会出现一个光点P。
往水槽内加水，当水面处于a、b、c、d四个位置时，左壁上区分出现P a、P b、P c、P d四个光点(不思索水面对光的反射)。
那么四个光点在左壁上的陈列从下往上依次为〔〕A. P a、P b、P c、P dB. P d、P c、P b、P aC. P c、P d、P a、P bD. P b、P a、P d、P c7.小明在东钱湖畔看到：船儿在水面荡漾，鱼儿在白云中穿越，青山在水中摇曳．小明看到的景物中，由于光的折射构成的是〔〕A. 船儿B. 鱼儿C. 白云D. 青山8.将刻度尺斜拔出水中，从水面上看去，水中尺子的刻度状况〔〕A. 变得疏了B. 变得密了C. 一局部变疏一局部变密D. 疏密没有变化二、填空题9.拔出水中的筷子在水中的局部斜看起来向________(选填〝上〞或〝下〞〕弯折，都是由于光从________斜射向________时发作了折射的缘故.10.小王同窗在研讨光的折射规律时依据实验现象画出了如下图的a、b、c三图，依据图中所示现象，可以失掉的初步结论是________ ．11.«康熙几暇格物编•蒙气»中记载：〝正如置钱碗底，远视假定无，及盛满水时，那么钱随水光而显现矣．〞这描画的是光的 ________〔选填〝直线传达〞、〝反射〞或〝折射〞〕现象．当看到钱的像时，此时像的位置比物体的位置 ________〔选填〝高〞或〝低〞〕．12.如下图，一束激光射到空水槽底部O点，构成一个光斑．向水槽中注入过量水后，水槽底部光斑移动到O点的 ________〔左/右〕侧．继续沿水槽壁缓慢注水，在此进程中，折射角 ________〔增大/不变/减小〕。
沪粤版八年级上册 3.4 研究光的折射规律同步练习一．选择题1．能正确反应水中的筷子看起来向上偏折的光路是（）A．B．C．D．2．传说乾隆皇帝夜晚在月色下漫步，看到江边树上鸟儿栖息，倒影映水中，水中鱼儿游动。
便吟道：“月挂树梢，鱼游枝头鸟宿水。
”随后讨对下联，竟无人对出。
你以为此联中的（）A．“鱼”和“鸟”都是光的反射现象B．“鱼”是折射现象，“鸟”是反射现象C．“鱼”和“鸟”都是光的折射现象D．“鱼”是反射现象，“鸟”是折射现象3．如图为一液位感觉装置原理图，光束经液面反射后照耀到光电屏的S 点。
如入射光方向、光电屏方向、容器的方向保持不变，且容器没有发生倾斜，则当液面降低时，反射光将（）A．照耀到 S 点左边B．照耀到 S 点右边C．仍旧照耀到 S 点D．没法确立4．如图甲有一个点光源S，放在平面镜MN前，若平面镜不动，光源以v 的速度沿与镜面成45°角的方向向右做匀速直线运动，光源S 在镜中的像为S′；如图乙所示，烧杯中装有半杯水，一束光芒竖直向下照在水面上，保持入射点不变，入射光芒顺时针旋转α角。
对于这两个情形，以下说法正确的选项是（）A．甲图中， S′以速度v沿 SO 直线方向向右挪动B．甲图中， S′以速度 v 沿 SS′连线向 S 挪动C．乙图中，折射光顺时针旋转，旋转角小于αD．乙图中，折射光逆时针旋转，旋转角大于α5．一束光芒与界面成30°角入射到界面上，发生了反射和折射。
已知反射光芒与折射光芒的夹角是85°，则折射角为（）A．15°B．35°C．45°D．55°6．对于光的折射现象，以下说法中错误的选项是（）A．当光从空气斜射入玻璃或水中时，折射光芒倾向法线方向B．当光从玻璃（或水）斜射入空气中时，折射光芒偏离法线方向C．当光从空气垂直射入玻璃（或水）中时，流传方向改变90°D．当光从空气斜射入玻璃或水中时，在界面处同时发生反射或折射二．填空题7．在学习光的折射后，王明做了如下图的实验，他将一枚硬币放在碗底，眼睛在 A 处恰漂亮不到它，这时让同学张亮沿碗壁慢慢向碗中加水，王明在 A 处又能看到“硬币”，这是由于光从水斜射入空气中时发生了现象。

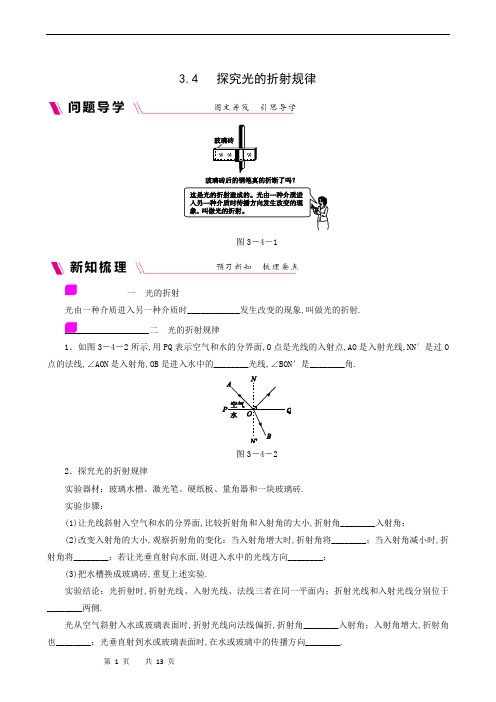

3.4 探究光的折射规律图3－4－1光的折射光由一种介质进入另一种介质时____________发生改变的现象,叫做光的折射.光的折射规律1．如图3－4－2所示,用PQ表示空气和水的分界面,O点是光线的入射点,AO是入射光线,NN′是过O 点的法线,∠AON是入射角,OB是进入水中的________光线,∠BON′是________角.图3－4－22．探究光的折射规律实验器材：玻璃水槽、激光笔、硬纸板、量角器和一块玻璃砖.实验步骤：(1)让光线斜射入空气和水的分界面,比较折射角和入射角的大小,折射角________入射角；(2)改变入射角的大小,观察折射角的变化：当入射角增大时,折射角将________；当入射角减小时,折射角将________；若让光垂直射向水面,则进入水中的光线方向________；(3)把水槽换成玻璃砖,重复上述实验.实验结论：光折射时,折射光线、入射光线、法线三者在同一平面内；折射光线和入射光线分别位于________两侧.光从空气斜射入水或玻璃表面时,折射光线向法线偏折,折射角________入射角；入射角增大,折射角也________；光垂直射到水或玻璃表面时,在水或玻璃中的传播方向________.实验评估：(1)实验中硬纸板的作用可显示入射光线和折射光线,如果硬纸板可转折,同样可以验证折射光线、入射光线和法线在同一平面内；(2)实验用水和玻璃砖进行多次实验,得出的实验结论具有普遍性.三生活中和自然中的折射现象1．从空气中看水中的物体,或从水中看空气中的物体,看到的其实都不是物体本身,而是由于光的折射形成的、比实际位置都________的虚像.2．光在同一种不均匀的物质中,传播方向不断改变,也是折射现象.海市蜃楼、星星眨眼等现象都是由于折射使光的传播路径发生弯曲形成的.类型一生活中的折射现象例1 2017·苏州如图3－4－3所示的光现象中,由于光的折射形成的是( )图3－4－3[易混辨析]解答这类问题时,要结合生活实例与光的三个基本规律进行分析.光的折射涉及两种介质或同一种不均匀介质；光的反射发生在同一种介质中,且必须有反射面；光沿直线传播发生在同一种均匀介质中,但不存在反射面的问题.类型二探究光的折射规律例2 某同学在做探究光的折射特点实验,如图3－4－4所示是光从空气射入水中时的光路,实验中发现,入射光线、折射光线和法线在同一平面内,折射光线和入射光线分别位于法线的两侧,通过实验还得到下表数据：图3－4－4入射角α0°15°30°45°60°反射角β0°15°30°45°60°(1)①光从空气斜射到水面时,将同时发生________和________现象.②光从空气斜射到水面时,折射角随入射角的变化关系是：折射角随入射角的增大而________(选填“增大”“不变”或“减小”),且折射角________(选填“大于”“等于”或“小于”)入射角.当光从空气垂直射到水面时,折射角大小等于________度.该同学根据上述实验中的发现和结论总结出了光的折射特点.(2)若用激光沿CO方向从水中射入空气,激光在空气中传播的光路是________(选填“OA”或“OB”)；激光经过水面反射时的反射角大小等于________(选填“α”“β”或“γ”).[全品导学号：47732037] [方法指导]光的折射角和入射角的大小比较发生光的折射时,空气中的光线与法线的夹角比较大,即光从空气中斜射入水或玻璃中时,折射角小于入射角；光从水或玻璃中斜射入空气中时,折射角大于入射角.类型三光的折射作图例3 如图3－4－5所示,在平静的湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像,图中A、B 两点,其中一点是路灯的发光点,另一点是路灯的像点.请你区分发光点、像点,在图中画出水下E处的潜水员看到路灯的光路图.[全品导学号：47732038]图3－4－5[易错警示]可以按照空气中的角大去作折射光线或入射光线,作图时注意入射光线和折射光线用实线画,折射光线的反向延长线用虚线画,另外光线箭头很容易画错.人眼看到的物体,都是物体发出或反射的光线进入人眼,一定要注意光线的方向.类型四光的折射规律的应用例 4 2016·玉林如图3－4－6所示,渔夫叉鱼时,应瞄准哪个方向才能叉到鱼[全品导学号：47732039]( )图3－4－6A．看到的鱼的前方B．看到的鱼的方向C．看到的鱼的上方D．看到的鱼的下方[易错警示]无论是从水中看岸上的物体,还是从岸上看水中的物体,看到的都是位置升高的虚像.课堂反馈(十二)[探究光的折射规律]1．以下现象与光的折射无关的是( )A．雨后彩虹 B．杯弓蛇影 C．海市蜃楼 D．鱼翔浅底2．如图12－1所示,一束光从空气斜射入水中,MN为法线,由图可知折射角是( )图12－1A．∠1 B．∠2C．∠3 D．∠43．下列关于光的折射的说法中错误的是( )A．折射光线一定在法线和入射光线所确定的平面内B．入射光线和法线与折射光线一定不在一个平面内C．折射角可能小于入射角D．光线从空气斜射入玻璃时,折射角小于入射角4．如图12－2所示,小明将一枚硬币放在碗底,眼睛在A处恰好看不到它,沿碗壁缓缓向碗中加水,小明在A处又能看到“硬币”.这是因为光从________斜射入________中时发生了________现象.图12－25．我们都知道小马过河的故事,如图12－3所示是小马过河的图片.小马斜着看水中东西,会发生折射.根据光的折射规律,小马看到的河底位置比实际位置要________(选填“深”或“浅”).图12－36．如图12－4所示,一束光从水中斜射向水面,请画出折射光线.图12－4课时作业(十二)[第三章 3.4 探究光的折射规律]一、选择题1．2016·通辽如图12－K－1所示的四种光现象中,属于光的折射现象的是链接例1易混辨析( )图12－K－12．2017·黔东南州下列成语所描述的情景中,属于光的折射现象的是链接例1易混辨析( ) A．镜花水月 B．海市蜃楼C．坐井观天 D．立竿见影3．一束光从空气斜射入水中时,若入射角增大,则( )A．反射角和折射角都增大,折射角大于入射角B．反射角和折射角都增大,折射角小于入射角C．反射角不变,折射角增大,折射角小于入射角D．反射角不变,折射角增大,折射角大于入射角4．能正确表示光从空气斜射入水中的光路图是链接例3易错警示( )图12－K－25．2016·钦州如图12－K－3所示是人眼看到池底某点的光路,其中正确的是( )图12－K－36．潜入游泳池水中的运动员仰头看体育馆墙壁上的灯,他看到的灯的位置链接例4易错警示( ) A．比实际位置高B．比实际位置低C．与实际位置一样高D．条件不足,无法判断二、填空题7．如图12－K－4所示为光在空气和玻璃两种介质中传播的路线,其中________是入射光线,______是反射光线,________是折射光线,反射角为________度,折射角为________度.这束光从________射到________.图12－K－48．如图12－K－5所示,小明将一枚硬币放在碗的底部,眼睛在A处恰好看不到它.链接例4易错警示(1)小明看不到硬币,这是因为光在同种均匀介质中沿________传播.(2)将平面镜放到碗边适当的位置,小明在A处通过平面镜看到了硬币,这是利用了光的______原理.(3)沿碗壁缓缓向碗中加水,小明在A处也能看到硬币,这是利用了光的________原理.图12－K－59．你能解释“坐井观天,所见甚小”吗？请你在图12－K－6中用光学知识画图说明.若井中有水,井底青蛙的位置不变,由于____________,青蛙观察到的井上范围将________(选填“变大”“变小”或“不变”).图12－K－610．2016·揭阳夏季,当你在河岸边漫步时,有时会看到“鱼在云中游”的美景.你看到的鱼是由于光的________形成的像,水中的云是由于光的________形成的像.三、作图题11．2017·徐州如图12－K－7所示,光从空气射入水中,请在图中画出折射光线.链接例3易错警示图12－K－712．如图12－K－8所示,已知光在水面处的反射光线OB,O为入射点.请作出其入射光线和进入水中的折射光线.链接例3易错警示图12－K－813．2017·阜新请你画出如图12－K－9所示人眼看到水中鱼A的大致光路(A′为鱼A的虚像).链接例3易错警示图12－K－9四、实验探究题14．某同学做“探究光的折射特点”实验,他将光从空气射入水中,如图12－K－10所示是他根据观察到的实验现象画出的光路图,他还通过实验得到如下表所示的数据.链接例2方法指导图12－K－10入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°(1)①光从空气斜射向水中时,在水面处会发生____________现象.②光从空气斜射向水中时,折射角随入射角的变化关系：____________________________,且折射角________(选填“大于”“等于”或“小于”)入射角.③当光从空气垂直射向水中时,折射角等于________度.(2)除上述得到的结论外,你还能初步得到哪些结论？请写出其中一条：________________________________________________________________________________________________________________________________________________.15．如图12－K－11甲所示是做光的折射实验的情景,图乙是示意图.图12－K－11(1)实验前,点燃固定在盒盖下方的蚊香,盖上盒盖,打开亮度较亮的激光,可清晰观察到沿直线传播的光路,在透明塑料盒的右侧面上可看到一个亮点,之所以能够看清光路是利用了光的________知识.(2)向塑料盒中逐渐加入掺有少量牛奶的水,达到一定高度后会观察到在右侧面原来亮点的上方出现一个亮点,这个亮点是由于光照射到水面时发生了光的________形成的,还有一个在原来亮点的下方,这是由于光在________处传播方向发生改变而产生的.(3)保持入射光不动,继续加水,会看到原来的两个亮点移动的方向是________.A．两个亮点都向上B．两个亮点都向下C．上面的亮点向上,下面的亮点向下D．上面的亮点向下,下面的亮点向上(4)为了研究入射角增大时折射角的变化情况,结合图乙说明,应进行的操作是________________________,同时应注意观察__________________________.详解详析【新知梳理】一、传播方向二、1.折射折射2．实验步骤：(1)小于(2)增大减小不变实验结论：法线小于增大不变三、1.高【应用示例】例1 B [解析] 水中景物的倒影是平面镜成像,属于光的反射现象,A错误.雨后彩虹的形成是光的色散,属于光的折射现象,B正确.光在同种均匀介质中沿直线传播,在遇到不透明的树叶时,便在物体后形成影子,而没有树叶的地方光沿直线传播,在地面上形成光斑,C错误.汽车观后镜是凸面镜,通过后视镜看到车后的景物是利用光的反射,D错误.例2 (1)①反射折射②增大小于零(2)OA γ[解析] (1)①光从空气斜射到水面时,将同时发生反射和折射现象；②由表中数据可知,光从空气斜射到水面,当入射角不断增大时,折射角也随之增大,故折射角随入射角的增大而增大,且折射角小于入射角.当光从空气垂直射到水面时,折射角的度数为零.(2)在光的折射现象中光路是可逆的,若用激光沿CO方向从水中射入空气,则激光在空气中的光路是OA,在水面处发生反射,反射角等于入射角,所以反射角大小等于γ.例3 如图所示[解析] 光从空气中斜射入水中时,折射角小于入射角,潜水员在水下E处逆着光的传播方向看到路灯的像会比路灯本身偏高一点,所以B是路灯的虚像点,A是路灯的发光点.连接EB,EB与界面的交点即为入射点O,OE就是折射光线,连接AO,AO就是入射光线,即可完成水下E处的人看到路灯A的光路图.例4 D [解析] 叉鱼时将钢叉对准看到的鱼,不能叉到鱼.这是因为从鱼身上发出的光线由水中斜射入空气时,在水面上发生折射,折射角大于入射角,折射光线进入人眼,人眼逆着折射光线的方向看去,眼睛看到的是鱼的虚像,在鱼的上方,所以叉鱼时要瞄准看到的鱼的下方.【课堂反馈】1．B 2.D 3.B4．水空气折射 5.浅6．如图所示【课时作业】1．D [解析] 拱桥倒影是指桥在水面成像,属于平面镜成像,是光的反射造成的,故A错误；树叶间的光线说明光是沿直线传播的,故B错误；一叶障目,不见泰山是指树叶挡住光线,说明光是沿直线传播的,故C错误；钢笔错位是因为光从一种透明介质进入另一种透明介质时,光线的传播方向发生改变而形成的,属于光的折射现象,故D正确.2．B 3.B 4.C5．D [解析] 光由池底某点发出,经水面射入人的眼睛,故光线是从水中到空气中,图A和图C光线的传播方向画错了；光由池底某点发出,经水面射入空气中时发生折射,折射角大于入射角而射入人眼；眼睛观察到的是该点的虚像,在折射光线的反向延长线上,图B错误,图D正确.6．A7．BO OA OC 60 35 空气玻璃8．(1)直线(2)反射(3)折射9．如图所示光的折射变大10．[全品导学号：47732139]折射反射11．如图所示12．如图所示13．如图所示14．(1)①反射和折射②折射角随入射角的增大而增大小于③0(2)折射光线和入射光线分别位于不同的介质中(其余正确合理即可)[解析] (1)①光从空气斜射到水面时,将同时发生反射和折射现象.②由表中数据可知,光从空气斜射到水面时,当入射角不断增大,折射角也随之增大,故折射角随入射角的变化关系：折射角随入射角的增大而增大,且折射角小于入射角.③当光从空气垂直射到水面时,折射角等于零.(2)除上述得到的结论外,还可以看出折射光线和入射光线分别位于不同的介质中.15．(1)漫反射(2)反射水面(3)C (4)将AO绕点O逆时针旋转,增大入射角折射角的变化[解析] (1)烟是固体颗粒,光遇到空气中小的固体颗粒发生漫反射,反射的光进入人的眼睛,从而能看到光的传播路线.(2)向塑料盒中逐渐加入掺有少量牛奶的水,达到一定高度后会观察到在右侧面原来亮点的上方出现一个亮点,这个亮点是因为光照射到水面时发生了光的反射形成的,还有一个在原来亮点的下方,这是由于光在水面处发生折射传播方向发生改变而产生的.(3)保持入射光不动,继续加水,入射点向左移动,会看到上面的亮点向上移动,下面的亮点向下移动.(4)为了研究入射角增大时折射角的变化情况,应将AO绕O点逆时针旋转,增大入射角,同时注意观察折射角的变化.。
3.4探究光的折射规律同步测试一、单选题1.下列现象中，属于光的折射的是（）A. 透过草叶上的露珠看到了被放大的叶脉B. 从不同方向都看到了桌面上的苹果C. 在台灯下写字时，纸面上出现了手的影子D. 房间的墙壁上装有大的平面镜，增大了视觉空间2.人看到水池里鱼的像，它的形成是由于（）A. 光的色散B. 光的反射C. 光的直线传播D. 光的折射3.一束光线穿过玻璃三棱镜的四幅光路图如图所示，其中正确的是（）A. B.C. D.4.在下列四幅图中，属于光的折射现象的是（）A. 银幕上的手影B. 老虎在水中的倒影C. 用钢叉向水中叉鱼D. 看到地上的书5.如图所示的现象中，由于光的折射形成的是（）A. 树荫下的光斑B. 手影C. 月亮的“倒影”D. 笔“折断”了6.筷子放在盛有水的碗里，侧面看去筷子发生弯折，这是由于光的（）A. 折射现象B. 反射现象C. 漫反射现象D. 镜面反射现象7.如图现象中，属于光的折射的是（）A. 照镜子B. 使用放大镜C. 阳光下的影子D. 水中的倒影8.小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它．另一位同学慢慢往碗中倒水时，小明在该处又看到硬币．这种现象可以用下列哪个光路图来解释？（）A. B.C. D.9.如图所示是光从空气斜射入水中的光路图，其中正确的是（）A. B.C. D.二、填空题10.如图，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则________是法线，反射角为________度，折射角为________度。
11.课堂上老师给同学们变了一个小魔术：起初茶碗看起来是空的，但是慢慢往碗内倒水时，会发现碗中原来还藏着一枚硬币，这种现象是由于 ________造成的，人眼看到的硬币比真实的硬币位置要 ________（选填“高”或“低”）12.某实验小组在探究光的折射规律时，将光从空气分别射入水和玻璃，测得数据如下表：空气中的入射角i0°30°45°60°水中的折射角r0°22°32°40°玻璃中的折射角β0°17°24°30°分析表格中的数据，你肯定能得出一些规律，比如：当入射角增大时，折射角跟着增大。

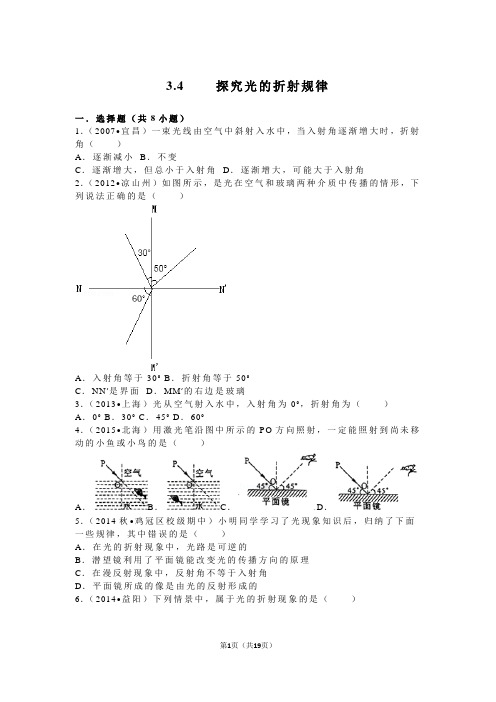

3.4 探究光的折射规律一．选择题（共8小题）1．（2007•宜昌）一束光线由空气中斜射入水中，当入射角逐渐增大时，折射角（）A．逐渐减小B．不变C．逐渐增大，但总小于入射角D．逐渐增大，可能大于入射角2．（2012•凉山州）如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（）A．入射角等于30° B．折射角等于50°C．NN′是界面D．MM′的右边是玻璃3．（2013•上海）光从空气射入水中，入射角为0°，折射角为（）A．0° B．30° C．45° D．60°4．（2015•北海）用激光笔沿图中所示的PO方向照射，一定能照射到尚未移动的小鱼或小鸟的是（）A．B．C．D．5．（2014秋•鸡冠区校级期中）小明同学学习了光现象知识后，归纳了下面一些规律，其中错误的是（）A．在光的折射现象中，光路是可逆的B．潜望镜利用了平面镜能改变光的传播方向的原理C．在漫反射现象中，反射角不等于入射角D．平面镜所成的像是由光的反射形成的6．（2014•益阳）下列情景中，属于光的折射现象的是（）A．手影游戏B．看到不发光的物体C．池水变“浅”了D．激光引导掘进方向7．（2014•济宁）去年暑假，小梦陪着爷爷到湖里去叉鱼．小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼．下列所示的四幅光路图中，能正确说明叉不到鱼的原因是（）A．B．C．D．8．（2015•十堰）小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它．另一位同学慢慢往碗中倒水时，小明在该处又看到硬币．这种现象可以用下列哪个光路图来解释？（）A．B．C．D．二．填空题（共13小题）9．（2015•南昌）如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的侧，折射角的大小是，此过程中还有部分发生了反射，反射角的大小是．10．（2015•泸州）如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角入射角，折射角入射角（以上两空选填“大于”、“等于”或“小于”），当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了（选填“反射光线”或“折射光线”），光纤通信就是利用了此原理来减少光在传播过程中的能量损失．11．在光从空气射入水、玻璃等介质时的折射现象中，光路是的，且折射角和入射角这两个角中，总是在空气中的角较．12．（2009•湛江）古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的现象，“池水照明月”说的就是光的现象．13．（2014•常德）夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景．你看到的鱼是由于光的形成的像，水中的云是由于光的形成的像．14．（2015•莆田）从岸上看清澈池塘的深度比实际的要（填“深”或“浅”），这是由于光的造成的，所以我们不能贸然独自下水，以免发生溺水事故．15．（2015•黄冈）潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′16．（2015•大连）如图所示，一束光从空气斜射向水面．请画出折射光线．17．（2011•无锡）如图所示，一束光线斜射到平静的水面上，同时发生反射和折射，则反射光线与入射光线的夹角为度，折射光线与法线的夹角入射角（填“大于”、“小于”或“等于”）．18．（2014春•姜堰市校级月考）如图所示，是光线由空气斜射入玻璃的光路图，试根据图示完成光线的箭头和下列填空．①图中是法线，是两种介质的界面；②图中是入射光线，是反射光线，是折射光线；③图中是玻璃，是空气（填“上面”、“下面”、“左边”或“右边”）．19．（2015秋•丹阳市校级月考）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线（用字母表示）是，反射角为∠（用字母表示），等于度；（填“CD上端”或“CD 下端”、“AB左端”或“AB右端”）为空气．20．（2016•扬州一模）如图，一束光在空气和玻璃两种介质分界面上同时发生发射和折射，其中是折射光线，反射角等于，MM′上方是（选填“空气”或“玻璃”）．21．（2014•常熟市一模）如图所示，有一束光线从空气射入某种透明介质，在分界处发生反射和折射（其中∠4=∠5），其中是反射光线，折射角是，空气在（选填“AE的上方”、“AE的下方”、“CG的左方”或“CG的右方”）．三．解答题（共1小题）22．（2013•苏州）某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折①光从空气斜射到水面时，将同时发生和现象；②光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（大于/等于/小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据上述实验中的发现和结论②总结出了光的折射特点．（2）请你对该同学通过上述探究实验得出光的折射特点的过程作出评价．是否存在不足？答：（是/否）；请简要说明理由：．3.4 探究光的折射规律参考答案与试题解析一．选择题（共8小题）1．（2007•宜昌）一束光线由空气中斜射入水中，当入射角逐渐增大时，折射角（）A．逐渐减小B．不变C．逐渐增大，但总小于入射角D．逐渐增大，可能大于入射角【分析】要解决此题，需要掌握光的折射规律：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角；并且折射角随着入射角的增大而增大，但折射角总小于入射角．【解答】解：由光的折射定律知，光由空气斜射入水中，折射角小于入射角．并且折射角随着入射角的增大而增大．故选C．2．（2012•凉山州）如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（）A．入射角等于30° B．折射角等于50°C．NN′是界面D．MM′的右边是玻璃【分析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．（2）光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，折射角大于入射角．（3）此题首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光线、反射光线．【解答】解：（1）根据光的反射定律，入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，并且反射角等于入射角；如图所示：由∠BOM=30°，可知，∠BON=90°﹣30°=60°，而图中已知∠AON=60°．所以NN′为法线，则MM′为界面．（2）因为是光在空气和玻璃两种介质中传播的情形，当光线是从空气斜射入玻璃中的时候，折射角小于入射角，则∠CON′=90°﹣50°=40°所以由图可知，AO是入射光线，BO是反射光线，OC为折射光线，∠AON 为入射角，等于60°．∠CON′为折射角．则MM′的右边是玻璃．综上分析，只有选项D正确．3．（2013•上海）光从空气射入水中，入射角为0°，折射角为（）A．0° B．30° C．45° D．60°【分析】根据入射角和折射角的规定进行分析，即入射光线与法线的夹角为入射角，折射光线与法线的夹角为折射角．【解答】解：当入射角为0°时，说明光线垂直射向水面，此时光的传播方向不变，因此入射光线、折射光线与法线重合，所以入射角、折射角都为0°．故选A．4．（2015•北海）用激光笔沿图中所示的PO方向照射，一定能照射到尚未移动的小鱼或小鸟的是（）A．B．C．D．【分析】（1）光从空气中斜射入水中时发生折射，折射光线向靠近法线方向偏折，折射光线与入射光线分居法线两侧；（2）光照到平面镜上发生反射，反射角等于入射角．【解答】解：A、折射光线向靠近法线方向编折，而鱼在远离法线的位置，所以照不到，故A错误；B、折射光线与入射光线分居在法线两侧，而鱼和入射光线在法线同侧，所以照不到，故B错误；C、反射角等于入射角，鸟正好在反射光线经过的位置，所以能照到，故C 正确；D、反射角等于入射角，鸟不在反射光线经过的位置，所以照不到，故D错误．故选：C．5．（2014秋•鸡冠区校级期中）小明同学学习了光现象知识后，归纳了下面一些规律，其中错误的是（）A．在光的折射现象中，光路是可逆的B．潜望镜利用了平面镜能改变光的传播方向的原理C．在漫反射现象中，反射角不等于入射角D．平面镜所成的像是由光的反射形成的【分析】解答此题从以下知识点入手：①折射时，光路是可逆的；②潜望镜的构造及其原理；③漫反射同样遵守光的反射定律；④平面镜成像原理是光的反射原理．【解答】解：A、在光的折射现象中，光路是可逆的，故A选项正确，但不符合题意；B、潜望镜的构造主要是两块平行的与水平面成45°的平面镜组成，其原理是利用了平面镜能改变光的传播方向的原理，故B选项正确，但不符合题意；C、因为漫反射同样遵守光的反射定律，所以在漫反射现象中，反射角等于入射角，故C选项错误，但符合题意；D、平面镜成像原理是光的反射，故D选项正确，但不符合题意．故选：C．6．（2014•益阳）下列情景中，属于光的折射现象的是（）A．手影游戏B．看到不发光的物体C．池水变“浅”了D．激光引导掘进方向【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、手影游戏，是光的直线传播现象，不符合题意；B、看到不发光的物体，是因为物体反射的光进入了我们的眼睛，属于反射现象，不符合题意；C、池水变“浅”了，是水底反射的光折射进入空气造成的，属于折射现象，符合题意；D、激光引导挖掘机前进，是利用了光的直线传播，不符合题意．故选C．7．（2014•济宁）去年暑假，小梦陪着爷爷到湖里去叉鱼．小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼．下列所示的四幅光路图中，能正确说明叉不到鱼的原因是（）A．B．C．D．【分析】从鱼身上反射出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了．【解答】解：水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时发生折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的A′是变浅的鱼的虚像．所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：由此可知，A、C选项光的传播方向错误，B选项，折射角等于入射角，错误，只有D选项正确．故选D．8．（2015•十堰）小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它．另一位同学慢慢往碗中倒水时，小明在该处又看到硬币．这种现象可以用下列哪个光路图来解释？（）A．B．C．D．【分析】（1）当我们用眼睛看水中物体时，是物体所反射的光进入到了我们的眼睛，才看清物体；（2）光的折射定律是当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折；光从水或者其他介质斜射入空气中时，折射光线向远离法线方向偏折．【解答】解：当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，且光线是从硬币上发出的，故B图正确．故选B．二．填空题（共13小题）9．（2015•南昌）如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的左侧，折射角的大小是35°，此过程中还有部分发生了反射，反射角的大小是60°．【分析】①光的折射定律：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角．②入射角、反射角和折射角的概念：入射光线与法线的夹角叫做入射角；反射光线与法线的夹角叫做反射角；折射光线与法线的夹角叫做折射角．【解答】解：由图知：光线从左侧射向右侧，所以左侧光线是入射光线，右侧光线是折射光线；折射光线与法线的夹角叫做折射角，图中所示折射角是90°﹣55°=35°，如图所示；已知入射光线与界面的夹角是30°，所以入射角为90°﹣30°=60°．根据反射角等于入射角知，反射角也是60°；图中可以看出，折射角小于入射角．所以这是光从空气斜射入玻璃的过程，即左侧是空气，右侧是玻璃．故答案为：左；35°；60°．10．（2015•泸州）如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角等于入射角，折射角大于入射角（以上两空选填“大于”、“等于”或“小于”），当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了折射光线（选填“反射光线”或“折射光线”），光纤通信就是利用了此原理来减少光在传播过程中的能量损失．【分析】（1）入射角是入射光线与法线的夹角，光的反射中，反射角等于入射角；（2）光从水或其它透明介质斜射入空气中时：折射角大于入射角；（3）要发生光的全反射，必须光从光密介质进入光疏介质，且入射角大于临界角．【解答】解：（1）根据光的反射定律，反射角等于入射角；（2）当光从水斜射入空气中，折射角大于入射角；（3）当光从水斜射入空气中时，在交界面上同时发生反射和折射，但折射角总大于入射角；入射角继续增大，大于临界角时，便没有折射，只有反射了，这种反射叫全反射．故答案为：等于；大于；折射光线．11．在光从空气射入水、玻璃等介质时的折射现象中，光路是可逆的，且折射角和入射角这两个角中，总是在空气中的角较大．【分析】①在折射现象中，光路是可逆的；②光从空气斜射入水，折射角小于入射角；光从水斜射入空气，折射角大于入射角．【解答】解：如图，①如果光沿着原来的折射光线入射，折射光线会与原来的入射光线重合，即在折射现象中光路是可逆的；②光从空气斜射入玻璃（水），折射角小于入射角；光从玻璃（水）斜射入空气，折射角大于入射角，总之，折射角和入射角这两个角中，总是在空气中的角较大．故答案为：可逆的；大．12．（2009•湛江）古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的折射现象，“池水照明月”说的就是光的反射现象．【分析】（1）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的．【解答】解：（1）“潭清疑水浅”指的是，水比较清澈，水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅；（2）“池水照明月”就是水面出现月亮的像，属于平面镜成像现象，是光的反射形成的．故答案为：折射、反射．13．（2014•常德）夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景．你看到的鱼是由于光的折射形成的像，水中的云是由于光的反射形成的像．【分析】（1）我们能看到鱼，是鱼反射的光线从水中斜射入空气中，进入人眼，人看到的不是真实的鱼，而是变浅了的鱼的虚像，是由于折射形成的；（2）平静的水面相当于平面镜，白云通过水面成像，这是光的反射形成的．【解答】解：（1）鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会看到变浅的鱼的虚像．（2）当光遇到水面时会发生反射，此时水面相当于一平面镜，白云就是通过水面成的虚像．故答案为：折射；反射．14．（2015•莆田）从岸上看清澈池塘的深度比实际的要浅（填“深”或“浅”），这是由于光的折射造成的，所以我们不能贸然独自下水，以免发生溺水事故．【分析】光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用．【解答】解：从岸上看清澈池塘的深度比实际的要浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现象．故答案为：浅；折射．15．（2015•黄冈）潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′【分析】光由水斜射进入空气时，折射光线远离法线偏折，折射角大于入射角，先作法线，后作出入射光线．【解答】解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位置A′，如图所示：16．（2015•大连）如图所示，一束光从空气斜射向水面．请画出折射光线．【分析】光从空气斜射入水中时，在界面上会同时发生反射和折射，依据光的反射定律和折射规律，根据反射角和折射角的变化，大致找到光线的位置，画出即可．【解答】解：图中法线已给出；在水中、法线的右侧，依据折射角小于入射角画出折射光线即可．如图所示：17．（2011•无锡）如图所示，一束光线斜射到平静的水面上，同时发生反射和折射，则反射光线与入射光线的夹角为120度，折射光线与法线的夹角小于入射角（填“大于”、“小于”或“等于”）．【分析】根据光的反射定律：反射光线、入射光线、法线在同一平面内．反射光线、入射光线分居法线两侧、反射角等于入射角，作出反射光线，求出入射角和反射角的度数，从而求得反射光线和入射光线之间的夹角；根据光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，解答第二空．【解答】解：根据反射定律和折射定律，图示的入射光线的反射光线和折射光线如图：入射角等于60°，反射角也等于60°，反射光线与入射光线之间的夹角为120°；折射角小于入射角，小于60°．故答案为：120、小于．18．（2014春•姜堰市校级月考）如图所示，是光线由空气斜射入玻璃的光路图，试根据图示完成光线的箭头和下列填空．①图中FB是法线，AD是两种介质的界面；②图中GO是入射光线，OE是反射光线，OC是折射光线；③图中右边是玻璃，左边是空气（填“上面”、“下面”、“左边”或“右边”）．【分析】反射和折射是在两种介质的界面上同时发生的现象，反射遵从反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；折射遵从折射规律：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入其它透明介质时，折射角小于入射角．【解答】解：由图可知，∠2=∠3，那么∠2、∠3就是入射角或反射角，可确定FB是法线，AD就是界面，那么OC就是折射光线，∠6是折射角．因为折射光线与入射光线分居法线两侧，所以GO应是入射光线，∠2是入射角，OE是反射光线，∠3就是反射角．又光线由空气斜射入玻璃，所以左边是空气，右边是玻璃．故答案为：①FB，AD；②GO，OE，OC；③右边，左边．19．（2015秋•丹阳市校级月考）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线（用字母表示）是OG，反射角为∠COF（用字母表示），等于30度；AB右端（填“CD上端”或“CD下端”、“AB 左端”或“AB右端”）为空气．【分析】要解决此题需要掌握光的反射定律和折射定律的内容．光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，折射角大于入射角．此题首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光线、反射光线．【解答】解：由图可知，∠BOE=60°，所以∠COE=90°﹣60°=30°，而∠COF=30°，根据反射角等于入射角，所以CD为法线，AB为界面，而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线．由图可知，折射角为：∠GOD=45°．因当光线从其它介质斜射入空气时，折射角大于入射角．所以这束光线是由玻璃进入空气．根据光由其他介质斜射入空气时，折射角大于入射角，可知，AB左侧是玻璃，右侧是空气．故答案为：OG；COF；30；AB右端．20．（2016•扬州一模）如图，一束光在空气和玻璃两种介质分界面上同时发生发射和折射，其中OC是折射光线，反射角等于30°，MM′上方是空气（选填“空气”或“玻璃”）．【分析】反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定入射光线和反射光线．折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．【解答】解：因为反射光线、入射光线与法线之间的夹角相等，所以AO、BO中一条为入射光线，一条为反射光线，图中N′N为法线；再根据折射光线与入射光线在法线两侧、且在两种介质中，所以OC为折射光线，那么AO为为入射光线，OB为反射光线，图中的是MM′界面；则则∠BON′为反射角等于30°；由于折射角大于入射角，图中MM′上方是空气，下方是玻璃．故答案为：OC；30°；空气．21．（2014•常熟市一模）如图所示，有一束光线从空气射入某种透明介质，在分界处发生反射和折射（其中∠4=∠5），其中HD是反射光线，折射角是∠1，空气在AE的下方（选填“AE的上方”、“AE的下方”、“CG的左方”或“CG的右方”）．【分析】①首先应该知道反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定入射光线和反射光线．②其次要知道折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质。
探究光的折射规律知识点1、光的折射规律1、 生活中常见的折射现象有：岸上看水里物体变浅，水里看岸上物体变高，海市蜃楼，隔着玻璃看物体等2、 光的折射规律内容光从空气斜射入水中或其他介质中时，（1） _______ 与 ______ 、 ______ 在同一平面上；（2）折射光线和入射光线分居 ________ 两侧；（3）折射角 _入射角；（4）入射角增大时，折射 角 _____ ； （ 5）当光线垂直射向介质表面时，传播方向 _______ 。
（填改变或不改变） 光从水或其他介质斜射入空气中时，折射角 __________ 入射角。
3、 （ 06四川南充）在下列现象中，属于光的折射现象的是 （） A 、人看到平面镜中自己的像 B 、斜插入水中的直尺看起来变弯折C 、日食和月食D 、小孔成像4. （06重庆）在下列四个现象中，能用光的折射规律解释的是 （1 —'I7、（ 06资阳）下列各图属于光的折射的是）\ HiCD图 2\1A.放大的字B .水中倒影 C5、（ 06海淀）如图2所示现象中属于光的折射的是.森林中的太阳光（朋卍;I#掘程力冋其中属于光的折射现象的是（C.平静的水面映出桥的“倒影”D.白天，浓密的树荫下出现很多圆形光斑•手影D8、（06泰安市）下列现象中属于光的折射现象的是（A.路灯下，地面上出现人的影子B.水池底看来起来比实际浅9、（06黄冈）下图中描述的现象属于光的折射的是（ ）玻璃板既可看到前面蜡烛在玻璃板后所成的像.同时又可看到放在玻璃板后的“蜡 烛”.下列说法中正确的是（）A •两者都是光的反射形成的像B .两者都是光的折射形成的像C .前者是光的折射形成的像，后者是光的反射形成的像 D.前者是光的反射形成的像，后者是光的折射形成的像11. （05桂林课改）在历代诗人们赞美桂林山水的诗篇中写有“群峰倒影山浮水，无山无水不入神”的著名诗句，诗中写的“倒影”是由于光的 ________ 现象形成的。
3.4 光的折射规律下列光现象中，不是由于光的折射形成的是( )如图甲所示，一束光从空气斜射到水面，一部分光射进水中，另一部分光返回到空气中.小星构建了如图乙所示的模型，其中，NN'叫,∠为折射角.某小组选对择了图甲中激光笔、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”实验.(1)在图乙中，使用可折转的光屏，是为了观察折射光线、入射光线和法线是否(2)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1 和1′、2和2'、3和3'、4和4'分别表示各次入射光线和对应的折射光线的位置.由此可得出，光从空气斜射入水中时，折射角随入射角的增大而，且折射角(填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于度.(3)图丙中当激光从水中沿4'方向射入O 点时,折射光线将会沿着(填“1”“2”“3”或“4”)的方向射出，说明折射现象中光路是的.当光从一种介质射入另一种介质时，下列说法中正确的是( )A.折射角大于入射角B.折射角小于入射角C.折射角等于入射角D.以上情况都有可能人在水面下看到岸边景物的正确光路是( )图中OA'是入射光线AO 的折射光线，请在图中画出入射光线BO 的折射光线OB'的大致位置.一束单色光从空气斜射入水中的情境如图所示.下列说法正确的是( )A. BO是入射光，OA是反射光B. AO 是入射光,OC是折射光C.∠AOM 是入射角,∠BON是反射角D.光若沿CO 入射,将沿OA 和OB射出一束光在空气和玻璃两种介质的界面上同时发生反射和折射，小胡同学在画图时忘了标记入射光线、反射光线和折射光线的方向，如图所示.请你判断，图中空气和玻璃的分界面是(用字母表示)，分界面的(填“上”“下”“左”或“右”)侧是玻璃，折射光线是，入射角等于度.在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点，一束光线从空气射入水球的光路如图所示，其中球心O与入射点O₁的连线为法线.则进入气泡球的折射光线可能为( )A.①B.②C.③D.④如图是两个并排而且深度相同的水池，一个未装水，一个装水.在两池的中央各竖立着一支长度相同且比池深略高的标杆.当阳光斜照时会在池底形成杆的影子，由于光从空气斜射入水中会发生(填“反射”或“折射”)，则装水的池中标杆的影子(填“较长”或“较短”).现在，一些大厦都用许多大块的镀膜玻璃做外墙(俗称“玻璃幕墙”)，这种外墙既能透射光线也能反射光线(如图1所示).(1)从外面看玻璃幕墙相当于平面镜，光线照射在光滑的玻璃幕墙上时会发生(填“镜面”或“漫”)反射.(2)如图2 所示A、B、C三幅图中，哪幅图能真实反映太阳光通过玻璃幕墙进入室内的传播途径? 答: (填“A”“B”或“C”).(3)小明想进一步探究光的折射规律，通过网络查询到光在几种不同均匀介质中的传播速度如表所示.介质玻璃冰水酒精空气光速//(10⁸m·s⁻¹) 1.87 2.29 2.25 2.26 3.00①通过分析表格数据，(填“能“或“不能”)得出结论：光在固体中传播速度最小，在气体中传播速度最大.②图3 是光在几种均匀介质中传播的光路图，结合表格数据，可得出结论：光从一种介质斜射入另一种介质时，在界面处会发生，在传播速度较小的介质内，光线与法线的夹角(填“较大”或“较小”).③如图4 所示，一束光经过A点，要射中B点，则入射点应在O点的(填“左侧”或“右侧”).如图是一束光从空气射入水中的部分光路图，请你画出入射光线及反射光线的大致方向.如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E 处看到路灯的像为S'.请画出水下E 处的人看到路灯S 的光路图.如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线.如图所示，不透明圆管是一根方向固定且不易形变的直管，将它固定在铁架台上，将小鱼模型固定在水中.(1)人眼从A 处透过直管看向水里，调整直管方向，直到从直管看到水中的“鱼”，这是鱼的(填“实”或“虚”)像.(2)用一根足够长的铁丝(鱼叉)沿直管叉向看到的“鱼”，插到鱼；改用激光笔从A点沿着直管对着看到的“鱼”照射，光照到鱼身上.(两空均填“能”或“不能”)(3)保持光照，接着从鱼缸侧面观察，能看到光的传播路径.以上现象说明，鱼的像在实际鱼的(填“上”或“下”)方.佳佳老师演示过实验后，在电子白板上呈现了一张湖边警示牌和它在水中“倒影”的图片，如图所示.该“倒影”是由光的(填“反射”或“折射”)形成的像.细心的小星发现“倒影”没有牌子本身明亮，这是因为来自警示牌的光射到水面时，一部分光(填“反射”或“折射”)进入了水中，使得从水面(填“反射”或“折射”)回来的光减少.小星说：“这湖水看起来不深呀，为啥还写着‘水深危险’呢?”通过第4题的学习，说明一下理由：我们看到的水底比它的实际位置要(填“浅”或“深”)，其实是由于形成的像，所以不能在不知情的野外水域下水.小明给弟弟变了个魔术.他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的产生的现象.弟弟看到的是硬币的(填“实”或“虚”)像.《梦溪笔谈》是北宋一部涉及古代中国自然科学、工艺技术及社会历史现象的综合性笔记体著作，该书被评价为“中国科学史上的里程碑”.作者沈括在书中记载了海市蜃楼的大自然奇观，如图是海市蜃楼形成的原理图.下列说法中正确的是( )A.由于光的直线传播，楼阁C发出的光沿直线传播到A 点观察处B.由于光的反射，楼阁B 在C 处形成楼阁虚像C.由于光的折射，楼阁B 在C 处形成楼阁虚像D.此现象说明光在空气中不能沿直线传播诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷.其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了(填“反射”或“折射”)所成的像，太阳实际在图中(填“甲”或“乙”)的位置，人眼所看到的太阳是(填“实”或“虚”)像.如图所示，学校新建成一个喷水池，在池底的中央安装了一S只射灯.池内无水时，射灯发出的一束光线照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点，P点应在S点的(填“上”或“下”)方，如果水面上升至b位置，那么射灯发出的光照在，人眼看到亮斑的位置Q点在(均填“S点上方”“S点”或“S点下方”).阅读短文，回答问题.光纤的奥秘光纤电缆是21 世纪最重要的发明之一.发明光纤电缆的，就是被誉为“光纤之父”的是华人科学家、诺贝尔奖获得者高锟.光纤电缆利用玻璃清澈、透明的性质，使用光来传送信号.光可以从弯曲的玻璃光纤的一端传到另一端，而不会“溜”出玻璃光纤，这是为什么呢? 原来，光从玻璃射入空气时，折射角大于入射角(如图1甲).当入射角增大时，折射角也(如图1 乙).如果让一束激光从某种玻璃中射向空气(如图2 所示)，保持入射点不动，改变入射角(每次增加0.2°)，当入射角增大到41.8°时，折射光线消失，只存在入射光线与反射光线，发生这种现象时的入射角叫做这种物质的临界角.当入射角大于临界角时，只发生反射，不发生折射，这种现象叫做光的全反射(如图1丙).这样光就在玻璃中传播，而不会“溜”出玻璃光纤(如图3).它只有在折射时折射角是大于入射角的现象中才可能发生.一般弯曲的光学纤维(简称光纤)，只要它的玻璃芯的透明度高、均匀，并且芯与外皮层之间的分界面光滑，就是一根好光导管.光纤，为目前的信息高速公路奠定了基础，数以万计的光学纤维构成的光学纤维束，它不仅能传导光能，也能将图像从一端传到另一端.能传光的纤维束称传光束，同时能传图像的纤维束称传像束.(1)完成上文中的空格.(2)上述玻璃的临界角是.(3)折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为.(4)当光从空气射向玻璃时，(填“会”或“不会”)发生光的全反射现象.(5)一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入(如图4所示)，请在图中完成这束入射光的光路图.。
“探究光的折射规律〞质量检测练习题一、单项选择题1.小明在南湖公园湖畔看到：船儿在水面荡漾，鱼儿在白云中穿梭，柳树在水中摇曳.小明看到的景物中，由于光的折射形成的是〔〕.A. 船儿B. 鱼儿C. 白云D. 柳树2.对以下光的现象成因的说法中错误的选项是〔〕A.日食、月食———光的直线传播B.影的形成———光的反射C.倒影的形成———光的镜面反射D.白雪耀眼———光的反射3.如下图，我看不见“美景〞的原因是〔〕A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散4.能正确反映水中的筷子看起来向上偏折的光路是〔〕A. B. C. D.5.以下实例中，属于光的折射现象的是〔〕A. 斜插在水中的筷子“变弯〞了B. 湖边垂柳在湖面形成美丽的倒影C. 人在路灯下行走，地面上会出现人的影子D. 阳光穿过茂密的树叶间隙，在地面形成圆斑6.宇航员登上月球后，抬头仍能看到天上一轮红日，但红日周围的景象是( )A. 一片漆黑，能看见星星，但不闪烁B. 一片漆黑，能看见星星闪烁C. 一片亮堂，无法看见星空D. 一片蓝色，只看见地球7.图中的光学现象，由于光的反射造成的是〔〕A. 屏幕上出现人影B. 放大镜下字变大了C. 水中的筷子好似折了D. 赵州桥在水中有倒影8.以下关于光现象的说法中，正确的选项是〔〕A. 在河边看到的水中的白云、小鱼都是虚象B. 光与镜面成30°角射在平面镜上，那么其反射角也是30°C. “海市蜃楼〞是由于光的反射而形成的D. 太阳光不能被分解为其它色光9.如图中所示的军事观察孔，图中的虚线表示空气孔的观察范围，如今在孔中嵌入玻璃砖后，观察的范围将〔〕A.变大B.变小C.不变D.无法确定10.以下光学现象及其解释正确的选项是〔〕A. 图甲中，漫反射的光线杂乱无章，因此不遵循光的反射定律B. 图乙中，木工师傅观察木板是否光滑平整是利用了光沿直线传播的性质C. 图丙中，钢笔“错位〞了是因为光的反射D. 图丁表示太阳光经过三棱镜色散后的色光排列情况11.以下现象中属于光的折射的是〔〕A. 池水变“浅〞B. 水中倒影C. 小孔成像D. 墙上手影12.去年暑假，小梦陪着爷爷到湖里去叉鱼。
3.4 探究光的折射规律知识点一、光的折射1．定义：光从一种介质_____射入另一种介质时，传播方向发生_____这种现象叫光的折射。
2．光从一种透明介质射入另一种透明介质时，下列说法正确的是（）A．光的传播方向一定发生改变B．光的传播方向一定不发生改变C．光的传播方向不一定发生改变D．在分界面处不发生反射3．如图所示的现象中，由于光的折射形成的是（）A．花朵在水珠中成像B．丹顶鹤在水中的倒影C．古老的艺术“皮影戏”D．月食的形成知识点二、光的折射规律4．下列说法正确的是A．光线从空气射入另一种介质中，传播方向一定改变B．光线从空气斜射入另一种介质中，折射角一定小于入射角C．光线发生折射时，若入射角变小，折射角一定也变小D．光线发生反射时，不可能同时发生折射5．小军同学在做探究光的反射和折射规律的实验（如图所示），通过实验得到如下数据。
他分析表中数据得到以下结论，其中错误．．的是（）A．光由空气斜射向水中时，在分界面上会同时发生反射和折射现象B．在光的反射现象中，反射角一定等于入射角C．反射角和折射角都随入射角的增大而增大D．垂直入射时，不发生折射和反射现象6．某同学在做探究光的折射规律实验，图是光从空气射入水中时的光路。
实验中发现，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。
通过实验还得到如下数据：分析表中数据，可得出结论：(1)光从空气斜射到水面时，将同时发生_________和_________现象；(2)光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随入射角的增大而_________，且折射角_________（填大于、等于或小于）入射角。
光从空气垂直射到水面时，折射角等于零；(3)该同学根据上述实验中的发现和结论②，总结出了光的折射规律。
请你对该同学通过上述探究实验得出光的折射规律的过程作出评价。
该过程是否存在不足？答：_______（填是或否）；请简要说明理由：______________。
