一、 认识电路练习

认识电路第一节电路知识点一：电路的组成（1）、电路定义：用导线把电源、用电器、开关连接起来组成的电流路径. （2）、电路的组成部分：电源、用电器、开关和导线.练习题：下图所示的四个电路中，正确的电路图是（）知识点二：电路的三种状态（1）通路：各处连通的电路. （2）开路（断路）：断开的电路. （3）短路：电源两端或用电器两端直接用导线连接起来.①电源短路：用导线直接把___________连接起来.用电器不能工作，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾.②用电器短路（局部电路短路）：用导线直接把__________两端连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）.知识点三：电路图（1）、使用规定的符号画出的电路叫做电路图.（2）、识记电路元件的符号.（3）、画电路图的要求：导线要横平竖直，呈长方形，各元件分布均匀，拐角处不画元件.美观、简洁、直观.练习题：1、一种声光报警器的电路如图所示．同时闭合开关S1和S2后，则( )A．灯亮，铃不响B．灯不亮，铃不响C ．灯亮，铃响D ．灯不亮，铃响2、如图所示，当开关S 闭合时，两只小灯泡能同时发光的正确电路是（ ）3、如图所示，闭合开关S 时，电灯L 1、L 2都不亮.用一段导线的两端接触a 、b 两点时，两灯都不亮；接触b 、c 两点时，两灯都不 亮；接触c 、d 两点时，两灯都亮.对此，下列判断中正确的是（ ）A ．灯L 1 断路B ．灯L 2 断路C ．开关S 接触不良D ．灯L 2 短路第二节 电路的连接知识点一：串联电路（1）、串联电路:把电路元件逐个按顺序首尾连接起来的电路，叫做串联电路. （2）、串联电路的特点：电路中电流只有_______条通路；切断任何一处电路，整个电路 _____________，各个用电器同时工作；只需一个开关控制整个电路. 练习题：1、根据实物电路，画出电路图.2、根据电路图，连接实物电路.3、如图所示的电路中，属于两灯串联的是（ ） 知识点二：并联电路L 1L 2（1）、并联电路：把电路元件并列连接起来的电路，叫做并联电路.（2）、并联电路的特点：电路中电流有_______________条通路,各支路用电器独立工作,相互不影响,干路上的开关控制_________________,各支路上的开关控制________________.解题方法指导: 识别电路串、并联的常用方法：(选择合适的方法熟练掌握) ①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流,则用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路. ②断开法：去掉任意一个用电器，若另外用电器也不工作，则这些用电器串联；若另外用电器不受影响仍然工作,则这些用电器为并联. 练习题：1、根据电路图，连接实物图.（导线不允许交叉）2、根据实物图，画出电路图.3、如图所示电路中，（1）当开关S 1、S 3闭合S 2断开时，灯L 1、L 2组成 电路； （2）当开关S 1、S 3断开S 2闭合时，灯L 1、L 2组成 电路； （3）当开关S 3闭合，S 1、S 2断开时，电灯L 1是 路，L 2是____路；（4）当开关S 1断开，S 2、S 3闭合时，电灯L 1是 路，L 2是____路； （5）如果开关S 1和S 2同时闭合时，将发生 现象.4、如图：要使灯L 1、L 2组成串联电路，则应闭合开关________；要使灯L 1、L 2组成并联电路，则应闭合开关_________.开关_________不能同时闭合，原因是__________________.5、如图所示：当S 2和S 3闭合，S 1和S 4断开时，电流流过的用电器是______________； 当S 2闭合，S 1、 S 3 和S 4断开时，电流流过的用电器是_________，它们是________连接；当S 1和S 4闭合，S 2和S 3断开时，电流流过a bL 1 L 2—+S 1S 2 4题 5题 6题的用电器是__________，它们是_______连接.6、如上图所示，下列说法中不正确的是（ ）A 、断开S 1、S 3，闭合S 2，电路构成通路B 、断开S 2、S 3，闭合S 1，电路构成通路C 、断开S 1、S 2，闭合S 3，电路构成通路D 、断开S 1，闭合S 2、S 3，电源被短路7、下列四个电路图中与右边实物图相对应的是（ ）8、如图所示，是一把既能吹冷风，又能吹热风的电吹风的简化电路图，图中A 是吹风机，B 是电热丝.若只闭合开关S 1，吹出的是________风；若将开关S 1、S 2都闭合，吹出的是______________（选填“冷”或“热”）风.9、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开.图中符合要求的电路是( ) 10、理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风，选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态.当开关在_______位置时是停机状态；当开关在_______位置时是送冷风；当开关在_________位置时是送热风.A B C D。

认识电路整章测试题及答案一、选择题（每题2分，共10分）1. 电路中电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 以上都不对答案：A2. 在串联电路中，各电阻两端的电压之和等于：A. 电源电压B. 零C. 电阻值之和D. 电流值之和答案：A3. 并联电路中，各支路的电流之和等于：A. 电源电流B. 零C. 电压值之和D. 电阻值之和答案：A4. 欧姆定律表达式为：A. V = IRB. I = VRC. R = VID. V = RI答案：A5. 电容器在交流电路中的作用是：A. 整流B. 滤波C. 阻抗D. 放大答案：C二、填空题（每题2分，共10分）1. 电阻的单位是______。

答案：欧姆2. 电流的单位是______。

答案：安培3. 电压的单位是______。

答案：伏特4. 电感的单位是______。

答案：亨利5. 电容的单位是______。

答案：法拉三、简答题（每题5分，共20分）1. 什么是串联电路？答案：串联电路是指电路中各元件首尾相连，电流在电路中只有一条路径的电路。

2. 什么是并联电路？答案：并联电路是指电路中各元件两端并联在一起，电流有多条路径的电路。

3. 什么是欧姆定律？答案：欧姆定律是描述电流、电压和电阻之间关系的定律，表达式为V = IR，其中V是电压，I是电流，R是电阻。

4. 什么是电容器？答案：电容器是一种能够存储电荷的电子元件，通常由两个导体板之间隔着一层绝缘介质构成。

四、计算题（每题10分，共30分）1. 已知电阻R1=10Ω，R2=20Ω，它们串联后接在12V的电源上，求电路中的总电阻和电流。

答案：总电阻R = R1 + R2 = 10Ω + 20Ω = 30Ω，电流I = V / R = 12V / 30Ω = 0.4A。

2. 已知电阻R1=5Ω，R2=10Ω，它们并联后接在6V的电源上，求电路中的总电阻和电流。

答案：总电阻R = (R1 * R2) / (R1 + R2) = (5Ω * 10Ω) /(5Ω + 10Ω) = 3.33Ω，电流I1 = V / R1 = 6V / 5Ω = 1.2A，电流I2 = V / R2 = 6V / 10Ω = 0.6A。

认识电路专题练习(总8页)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March电现象及电路专题复习一、电现象：1、带电现象、带电体：物体能够吸引轻小物体的现象叫做带电现象，带了电的物体叫做带电体.正电荷:用丝绸摩擦过的玻璃棒带的电荷. 负电荷:用毛皮摩擦过的橡胶棒带的电荷.2、带电方法：（１）、摩擦起电；（２）、接触带电；（3）、感应起电（高中学习）接触带电：用不带电的导体接触带电物体时，导体会带电，这种方法叫接触带电。

摩擦起电：用摩擦的方法使物体带电的方法叫做摩擦起电。

摩擦起电的原因：两个物体相互摩擦时,哪个物体的原子核束缚电子的本领弱,它的一些电子就会转移到另一个物体上.失去电子的物体因缺少电子而带正电,得到电子的物体因为有了多余电子而带等量的负电.摩擦起电的实质: 摩擦起电并不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正负电荷分开.注意：转移的电荷是负电荷,而不是正电荷.电荷间的作用规律：同种电荷相互排斥,异种电荷相互吸引.﹡带电体之间的吸引或排斥是通过电场来实现的，电场是一种特殊的物质，通过电场带电体不需要接触就能发生相互作用3、判断物体是否带电的方法：(1)、物体能否吸引轻小物体 (2)、依据电荷间的作用规律判断(3)、用验电器检验，金属箔张开说明带电，工作原理：同种电荷相互排斥4、电流：电荷的定向移动就形成电流. 物理学规定,正电荷定向移动的方向为电流的方向.电流方向的判断: 如负电荷的移动方向从A到B，则电流方向为B到A。

5、电池：是提供持续电流，把其他形式的能转化为电能的装置。

能量转换：将化学能转化为电能常见电：干电池、锂电池、纽扣电池、蓄电池等电池有正,负两个极,外部电流从正极流出,从负极流回电池.6、电流的三种效应：(1)、电流的热效应 (2)、电流的磁效应 (3)、电流的化学效应二、电路的组成：1、定义：所谓电路，就是把电源、用电器、开关用导线依次连接起来组成的电流的路径。

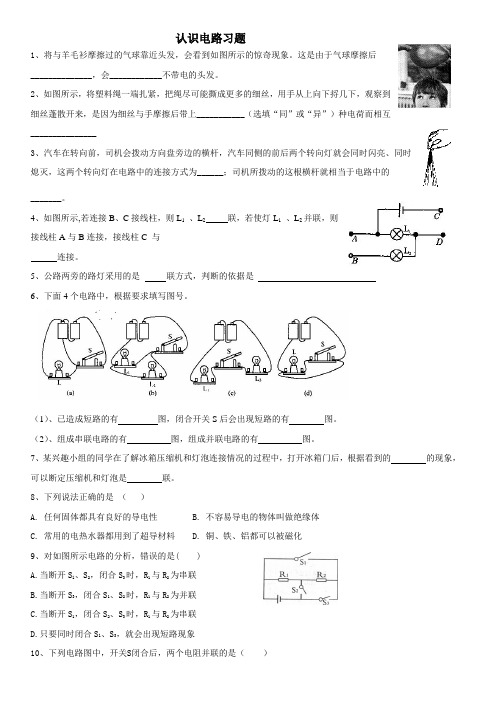

认识电路习题1、将与羊毛衫摩擦过的气球靠近头发，会看到如图所示的惊奇现象。

这是由于气球摩擦后______________，会____________不带电的头发。

2、如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上___________（选填“同”或“异”）种电荷而相互_______________3、汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为______；司机所拨动的这根横杆就相当于电路中的_______。

4、如图所示,若连接B、C接线柱，则L1、L2联，若使灯L1、L2并联，则接线柱A与B连接，接线柱C 与连接。

5、公路两旁的路灯采用的是联方式，判断的依据是6、下面4个电路中，根据要求填写图号。

（1）、已造成短路的有图，闭合开关S后会出现短路的有图。

（2）、组成串联电路的有图，组成并联电路的有图。

7、某兴趣小组的同学在了解冰箱压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到的的现象，可以断定压缩机和灯泡是联。

8、下列说法正确的是（）A. 任何固体都具有良好的导电性B. 不容易导电的物体叫做绝缘体C. 常用的电热水器都用到了超导材料D. 铜、铁、铝都可以被磁化9、对如图所示电路的分析，错误的是( )A.当断开S l、S2，闭合S3时，R1与R2为串联B.当断开S3，闭合S1、S2时，R1与R2为并联C.当断开S1，闭合S2、S3时，R1与R2为串联D.只要同时闭合S l、S3，就会出现短路现象10、下列电路图中，开关S闭合后，两个电阻并联的是（）A B C D11、小灯泡的结构如图甲，按图乙 中 图连接能让完好的2.5V 的灯泡点亮. （ ）12、在图示电路中，电源电压保持不变。

闭合开关S 后，开关S 1由断开到闭合，下列说法正确的是( ) A ．电流表A 1示数变大，电流表A 示数也变大 B ．电流表A 1示数变小，电流表A 示数也变小 C ．电流表A 1示数不变，电流表A 示数变大 D ．电流表A 1示数不变，电流表A 示数变小13、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为 （ ）A 、1.2A ，0.22AB 、0.98 A,0.22 AC 、0.96 A ，0.24 AD 、0.24 A,1.2 A14、一般家庭的卫生间都要安装照明灯和换气扇。

简单电路基础训练1、电路就是把 、 和 用导线连接起来组成 路径，2、电路中提供电能的是 ，消耗电能的是 。

3、闭合电路中的开关，就有电流通过用电器，接通的电路叫做 ，断开开关，电路中就没有了电流，断开的电路叫做 （也叫 ）。

4、有时，由于错误的操作或故障，使导线不通过用电器直接跟电源两极连接这样会造成电源发生 现象，这样会造成的后果是 、 。

因此一定要避免 。

5、我们平时说“开灯”是指将开关 ，使电灯所在的电路形成 路；说“关灯”是指将开关 ，使电灯所在的电路形成 路；连接电路前开关应 ；6、如图所示，S2断开，S1闭合，则电路为 路，若S1、S2都闭合，则电路为 路，若S1、S2都断开，则电路为 路7、画出下列元件的电路符号：8、电路中一持续电流的条件是（ ）A 只要有电源B 只要处处连接C 必须有电源，电路是通路，D 以上说法均不对 9、图中电路正确的是（ ） 10、根据如图所示的电路回答以下问题：(1)图(1)电路处于 状态，电路中 （有、无）电流，灯泡 （能、不能）工作； (2)图(2)电路处于 状态，电路中 （有、无）电流，灯泡 （能、不能）工作； (3)图(3)S 闭合时，电路处于 状态，灯泡 （能、不能）工作，容易造成的后果是 ； (4)图(4)若S 2断开S 1闭合，电路处于状态，灯泡 （能、不能）工作； S 2闭合后，电路处于 状态，灯泡 （能、不能）工作，容易造成的后果是 ； (5)图(5)S 闭合后，会观察到的现象是 ，这是因为 ， (6)图(6)S 闭合后，电路处于 状态，容易造成的后果是 ； 11、以下情况属于短路的是（ ）A 、开关没有闭合 B 、导线没有接好C 、电源两极直接被导线连通D 、电路中没有接开关12、市场出售的装饰用的小彩灯是 联的。

在我们家庭中的电灯、电视、冰箱等用电器都是 联在电路中的。

13、在图中L1和L2串联的是。

并联的是，在各图中标出电流方向。

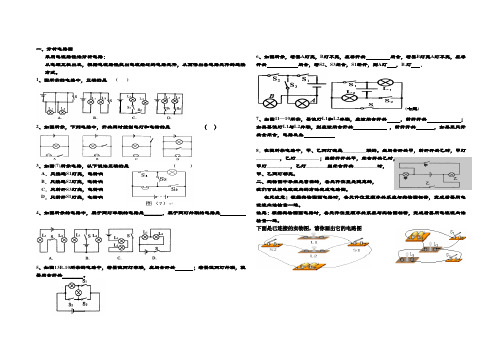

一、分析电路图采用电流路径法分析电路：从电源正极出发，根据电流路径找出电流经过的电路元件，从而得出各电路元件的连接方式。

1、图所示的电路中，正确的是 ( )2、如图所示，下列电路中，开关同时控制电灯和电铃的是（）3、如图(7)所示电路，以下说法正确的是 ( )A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响4、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是5、如图13B-10所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

6、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．(七题)7、如图11—10所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生8．在图所示电路中，甲、乙两灯泡是_________联的。

当闭合开关甲，断开开关乙时，甲灯_________，乙灯_________；当断开开关甲，闭合开关乙时，甲灯_________，乙灯________当闭合开关_________时，甲、乙两灯都亮。

二、实物图中导线是弯曲的，各元件位置是随意的，我们可以按电流流向的方法完成电路图。

在此注意：根据实物图画电路时，各元件位置顺序关系应与实物图相符，完成后要用电流流向法检查一遍。

注意：根据实物图画电路时，各元件位置顺序关系应与实物图相符，完成后要用电流流向法检查一遍。

下面是已连接的实物图，请你画出它的电路图。

三、根据电路图连接实物图根据电路图连接实物图，首先识别电路连接方式。

串联电路比较简单；如果是并联电路，应按“先串后并”的方法进行连接，即从电源的一个极开始，将干路与一条元件较多的支路连接好，再将另一条支路单独连接好后，把它并联在相应的位置上。

九年级上册物理《认识电路》练习题附答案一、静电现象1、两根用餐巾纸摩擦过的吸管，靠近时互相排斥，该现象说明( )A.摩擦创造了电荷B.两吸管带有同种电荷C.带电体可以吸引轻小物体D.两吸管带有异种电荷2、如图所示是加油站里的人体静电释放器，加油前工作人员要触摸释放器上的金属球，这样就可以防止产生电火花发生危险。

对此情景下列说法正确的是（）A.人身体与衣物摩擦带电，这个过程中创造了电荷B.静电释放器金属球和大地之间相连的可以是一根塑料管C.如果人体带负电，静电释放器中电流方向是从人体到大地D.无论人体带正电还是负电，触摸放电过程中移动的都是负电荷3、干燥的天气里将毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象,这是由于气球摩擦后________会________不带电的头发。

4、毛皮摩擦过的橡胶棒因得到电子带________电，将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带________(选填“同”或“异”)种电荷。

5、有些绒毛玩具的外衣是采用“静电植绒”技术制作的:事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带________异种电荷互相________。

如果绒毛运动方向与电流的方向相反，则说明绒毛带的是________电荷。

二、电路及电路图6、使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。

小宁在父母指导下对风扇电路进行了改装:加装一个红外感应开关S1和指示灯L。

加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。

小宁设计的电路图可能是（）7、根据如图所示的电路，在虚线框内画出相应的电路图。

8、根据如图甲的电路图，用笔代替导线，连接实物图乙。

（要求导线不能交叉）9、有一个电源，两个开关，一个灯泡，一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。

九年级物理上册《认识电路》练习题(附带答案)一、单选题1．与图电路对应的电路图是（）A．B．C．D．2．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。

然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。

于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。

根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．甲乙灯泡都断路D．电源坏了3．以下现象不属于摩擦起电的是（）A．将被毛皮摩擦过的塑料棒靠近碎纸屑，纸屑被吸引B．在干燥的天气中脱毛衣时，会听到轻微的“噼啪”声C．用干燥的毛刷刷衣服时，毛刷上吸附有许多细微的脏物D．朝着两张竖直放着的纸片吹气时，纸片会向中间靠拢4．如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（）A．只有甲在输出电能B．只有乙在输出电能C．只有丙在输出电能D．甲、乙、丙都在输出电能5．如图所示实物图，与其一致的电路图是（）A．B．C．D．6．如图所示，开关S闭合时，小灯泡L1、L2都不亮，然后用一段导线的两端接触a、b两点时两小灯泡都不亮；用该导线接触b、d两点时，只有小灯泡L1亮；再用该导线接触c、d两点时，两小灯泡都不亮。

对此，下列故障判断中正确的是（）A．小灯泡L2断路B．小灯泡L2短路C．开关S断路D．小灯泡L1断路7．如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯泡L1亮、L2不亮；接触c、d 两点时，两灯都不亮，则（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8．在如图所示的电路中，将导线夹夹在下列哪个元件的两个接线柱，会造成灯泡L1被短接（）A．电压表B．电流表C．小灯泡D．定值电阻9．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．10．根据如图所示的实物电路画出的电路图是（）A．B．C．D．二、填空题11．阅读短文，回答问题。

认识电路测试题及答案一、选择题1. 电路中电流的流动方向是如何规定的？A. 从正极流向负极B. 从负极流向正极C. 从电源的正极流向负极D. 从电源的负极流向正极答案：C2. 欧姆定律中，电阻R、电流I和电压U之间的关系是什么？A. R = U/IB. I = U/RC. U = IRD. R = I * U答案：C3. 串联电路中，总电阻R总与各部分电阻R1、R2、R3之间的关系是什么？A. R总 = R1 + R2 + R3B. R总 = R1 * R2 * R3C. R总 = 1/(1/R1 + 1/R2 + 1/R3)D. R总 = R1 * R2 + R3答案：A4. 并联电路中，总电流I总与各部分电流I1、I2、I3之间的关系是什么？A. I总 = I1 + I2 + I3B. I总 = I1 * I2 * I3C. I总 = 1/(1/I1 + 1/I2 + 1/I3)D. I总 = I1 + I2 * I3答案：A二、填空题1. 电路中电压的单位是_______。

答案：伏特2. 电路中电流的单位是_______。

答案：安培3. 电路中电阻的单位是_______。

答案：欧姆三、简答题1. 请简述什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，任何电路中的节点，流入节点的电流之和等于流出节点的电流之和。

2. 请简述什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，任何闭合回路中，电压降的代数和等于零。

结束语：通过以上题目的练习，希望你能对电路的基本概念和定律有更深入的理解。

在实际应用中，这些知识点是非常重要的，希望你能将它们运用到电路分析和设计中去。

《电工基础》练习及答案（1.认识电路）《电工技术基础与技能》期末复习题1．认识电路一、选择题：1．下列设备中，一定是电源的为（）。

A．蓄电池 B．发电机 C．冰箱 D．白炽灯2．如果在4 min内导体中通过1200 C的电荷量，那么导体中的电流大小为（）A．5A B．10A C．15A D．20A3．一般金属导体具有正温度系数，当环境温度升高时，电阻值将（） A．减少B．增大 C．不变 D．不能确定4．相同材料制成的两个均匀导体，长度之比为3：5，横截面积之比为4：1，则其电阻之比为（）A．12：5 B．3：20 C．7：6 D．20：35．有一段导线电阻是8Ω，将它均匀拉长一倍，则导线电阻变为（） A．8Ω B．16Ω C．4Ω D．32Ω6．某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻应为（）A．100Ω B．25Ω C．50Ω D．0 7．通常电工术语“负载大小”是指（）的大小。

A．等效电阻 B．负载体积 C．实际电压 D．实际电功率8．一个额定功率为1W，电阻值为100Ω的电阻，允许通过的最大电流为（）A．0.01 A B．0.1A C．1A D．100A9．一电阻元件，当其电流减为原来的一半时，其功率为原来的（） A．1/2 B．2倍 C．1/4 D．4倍10．220V、40W白炽灯正常发光（）小时，消耗的电能为1kw．h。

A．20 B．40 C．45 D．25 11．有两盏灯“220V、40W”和“220V、100W”，当它们都正常发光时，（） A．“220V、40W”电阻大 B．“220V、100W”电阻大 C．两盏灯的电阻一样大 D．不能确定 12．在电源电压不变的系统中，加大负载指的是（）A．负载电阻加大 B．负载电压增大 C．负载功率增大 D．负载电流减小13．有段电阻为16Ω的导线，把它对折起来作为一条导线用，电阻是（）。

A．8Ω B．16Ω C．4Ω D．32Ω 二、填空题：1．电路是由、、和等组成的闭合回路。
