kV电力电缆线路直埋敷设设计要求

在GB 50217-1994《电力工程电缆设计规范》中规定：直埋电缆的埋深不应小于0.7m,敷设时应做波浪形，最小弯曲半径不得小于《电气装置安装工程电缆线路施工及验收规范》（GB50168-1992）中的规定，聚氯烯绝缘电力电缆为10倍外径。

2、直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层。

3、管道敷设时，电缆管内径与电缆之比不得小于1.5。

4、三相或单相的交流单芯电缆，不得穿于钢导管内。

5、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。

6、电缆在沟内敷设时，应遵循低压在下、高压在上的原则。

3.5.3直埋附设电缆的外护层选择，应符合下列规定：（1）电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。

（2）在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。

（3）白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。

（4）除本条（1）～（3）项外的情况，可采用不带铠装外护层。

5.2.2 电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35KV及以下电力电缆，在厂区通往远距离辅助设施或城镇等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。

（2）厂区内地下管网较多地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。

（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。

5.2.3 电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出低坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。

（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。

（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆较多的情况下，可用穿管敷设。

5.2.4 浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。

对110kV电力电缆的敷设及注意事项探究摘要：随着人民生活水平的不断提高，对电力资源的需求量也随之增大，而110KV电缆的敷设其不仅关系着电力系统运行的稳定性，还与电力系统运行的安全性息息相关，在电力系统中起着至关重要的作用。

因此，本文将主要从110kV电缆敷设通道设计原则及敷设方式、敷设方法、施工注意事项三方面进行探讨，以此来提高电力系统运行的安全性以及稳定性。

关键词：110kV；电缆敷设；设计原则近年来，随着人们对电力资源需求量的逐渐增加，我国电力企业也得到了快速发展，为了保证电力系统在运行过程中的安全性和稳定性，越来越多的电力企业选择使用110kV电缆。

现阶段，电缆的应用范围已经十分广泛，其主要分布于城市主要干道以及发电厂或变电站内，但由于电缆主要敷设在地底或水下等施工难度比较大的地方，且对进行电缆敷设工作人员的技术性要求十分严苛，因此电缆敷设的施工费用也比较高，且一旦发生损坏，维护抢修成本大、抢修时间长，这样一来，不仅会影响人民的日常用电，甚至还会影响电力系统运行的安全性和稳定性。

综上可知，为了保证居民的正常用电以及电力系统的安全性和稳定性，就必须要通过不断提高110kV电缆的设计施工要求来延长电缆的工作寿命。

1 110kV电缆敷设通道设计原则及敷设方法1.1电缆通道设计原则电缆通道属于市政综合管网之一，其布置必须与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合，并宜做到与公路、市政道路、桥梁建设同步设计、同步建设。

电缆通道的路径选择除应符合相关规程、规范外，尚应符合城市道路规划的总体要求，并应保证电缆通道与城市其他市政公用管线间的安全距离。

电缆通道应设置在道路下方的规划位置，宜布置在人行道、非机动车道及绿化带下方。

设置在绿化带内时，工作井出口处高度应高于绿化带地面不小于300mm。

并根据规划要求，应在规划路口、线路交叉地段，合理设置三通井、四通井等构筑物进行接口预留、线路交叉。

国电榆次热电有限公司电缆敷设的标准及要求批准：审批：审核：编制：设备管理部电气专业电缆敷设的标准及要求1、电缆敷设的标准1.1敷设电缆要选择最近的距离，并要考虑到总体规划，做到横看成线，纵看成片。

引出方向一致，弯度一致，余度一致，相互间距离一致，并避免交叉压叠，达到整齐美观。

1.2选择直埋电缆路径时，要尽量考虑到不穿越含有对电缆有腐蚀性杂质(如酸、碱、粪堆、炉渣等)的土质，在必须穿越时，应采取永久性的防护措施。

1.3要尽量减少和其它建筑设施的交叉，跨越和接近(特别是热力管道和火车轨道)，必要时应保持规定的距离，或采取防护措施。

1.4应选择不受机械震动和不受到外力破坏较为平坦的路径。

1.5直埋电缆深度为700～1000毫米(指地表面对电缆本体表面)。

电缆的上、下均应铺有100毫米的保护砂层或软土。

砂层或软土上要加盖水泥保护板，保护宽度应延出电缆两侧各50毫米，在保护板上应回填500毫米以下的好土，余者任意填满，要求夯实。

1.6敷设电缆应略有弯曲，使电缆比沟长出0.5％～1.0％为宜。

在中间接头及终端部位除留有足够的做头用缆外，还应留有2000～3000毫米的余缆，以备做头用。

1.7电缆应进行水平敷设，要减少高差，高差不应超过电缆敷设规定值，否则应采取措施或采取用特殊结构的电缆。

1.8在敷设和做头时，电缆弯曲半径应不小于电缆外径的25倍。

1.9直埋电缆相互交叉和平行时应符合下表规定，当不能保持规定距离时应采取防护措施。

1.10穿过墙壁的电缆和穿越公路、铁路和街道的电缆，应敷于坚固的保护管或隧道内，其管长要伸出排水沟500毫米，在街道要伸出车行道，管的内径不得小于100毫米，管口应是喇叭型。

并要严加密封。

1.11电缆沿沟架，建筑物垂直地面敷设时，地面上的2000毫米和地面100毫米的一段应加装保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700毫米，垂直敷设时每隔1500毫米的距离要加以固定。

电力电缆是用来传输电能的重要设备，其敷设深度和温度曲线对于保证电力输送的稳定和安全具有重要意义。

在实际工程中，电力电缆的直埋敷设深度标准和温度曲线需要严格遵守，以确保电缆的正常运行和寿命。

一、电力电缆直埋敷设的深度标准1. 根据地质条件确定深度在电力电缆直埋敷设时，首先需要根据当地的地质情况确定合理的敷设深度。

通常来说，地质条件较好的地区可以适当降低敷设深度，而在地质条件较差的地区则需要增加敷设深度，以确保电缆的安全运行。

2. 考虑外部环境因素除了地质条件，外部环境因素也需要考虑进敷设深度的标准中。

如地表水位、地下水位等因素都会对电缆的敷设深度产生影响，需要进行综合考虑。

3. 遵循行业标准和规范在确定电力电缆的直埋敷设深度时，必须严格遵守国家和地方相关行业标准和规范，确保电缆安全、可靠地运行。

二、电力电缆直埋敷设的温度曲线1. 温度对电缆的影响电力电缆在运行过程中会受到外部温度的影响，温度变化会直接影响电缆的导体、绝缘等材料性能，进而影响电缆的安全运行。

2. 温度曲线的测定在电力电缆直埋敷设之前，需要对当地的气温变化进行充分的调查和测定，以确定合理的温度曲线。

通过实际数据和经验来确定电缆在不同温度下的运行状态，保证电缆在各种温度环境下都能正常运行。

3. 温度曲线的监测一旦电缆敷设完毕，需要对温度曲线进行持续的监测和检测，及时发现温度异常情况并做好相应的调整和处理。

合理的电力电缆直埋敷设深度标准和温度曲线是保证电缆正常运行和寿命的重要保障。

通过严格遵守行业标准和规范，合理地确定敷设深度和温度曲线，并进行持续的监测和调整，可以保证电缆在运行过程中安全可靠，为社会的电力供应提供保障。

电力电缆直埋敷设深度标准和温度曲线的合理确定，不仅关系到电缆本身的安全和可靠运行，还直接关系到整个电力系统的正常运行和供电能力。

在实际工程中，需要充分考虑各种因素，并采取相应的措施来确保电力电缆的安全敷设和运行。

一、影响敷设深度和温度曲线选择的因素1. 地质条件地质条件是影响电力电缆敷设深度的重要因素。

220kV电缆直埋要求引言220kV电缆直埋是一种将高压电缆埋设在地下的方法，用于输送电力。

为了确保电缆的安全运行，我们需要满足一系列的技术要求和标准。

本文档将阐述220kV电缆直埋的要求，包括电缆的选择、敷设和保护等方面。

电缆选择要求1.电缆的选型应符合国家电网公司的技术规范和标准要求。

2.电缆应具备足够的导电能力，以满足220kV的输电需求。

3.电缆的绝缘性能应良好，能够有效阻止电流漏电和电压跳闸。

4.电缆应具备良好的机械性能，能够承受外部压力和拉力。

5.电缆的阻燃性能应符合国家标准，以减少火灾发生的风险。

电缆敷设要求1.电缆敷设前需进行地质勘察，确定敷设线路的路径和土壤条件。

2.电缆埋设时应保持一定的埋深，以保护电缆免受外力破坏。

3.电缆应采取合适的敷设方式，如直埋、管道敷设等。

4.敷设电缆前应进行防腐处理，以防止地下水和土壤对电缆的侵蚀。

5.敷设时应保证电缆的平直和均匀，避免弯曲和过度张力。

电缆保护要求1.在电缆的起点和终点处需要设置终端头，用于连接电缆和设备。

2.电缆终端头应按照制造商的要求正确安装。

3.经过人行道、道路等区域的电缆应设置防护板，以防止外力破坏。

4.电缆应设置避雷装置，以防止雷电对电缆的损坏。

5.电缆在水路下穿时应设置导管，以保护电缆不受水压影响。

监测和维护要求1.针对电缆的温度、电流等参数进行实时监测，及时发现异常情况。

2.定期进行电缆的巡检和维护工作，及时清理周围的杂草和垃圾。

3.对于发现的故障和损坏，应及时修复或更换，以确保电缆的正常运行。

4.电缆的绝缘电阻应定期检测，以避免电气故障的发生。

总结本文档阐述了220kV电缆直埋的要求，包括电缆选择、敷设和保护等方面。

只有满足这些要求，才能保证电缆的安全运行和电力的顺利输送。

在实际操作中，我们应严格按照这些要求进行工作，并定期进行监测和维护，以确保电缆的长期稳定运行和设备的安全使用。

卡力岗变-莫多电站110kV线路工程110kV 电缆线路（穿管直埋）施工技术方案及保障措施批准：2010年 07 月 26 日审核：2010年 07 月 26 日编制：2010年 07 月 26 日第一章工程概况及电缆线路设计说明一、工程概况本工程为青海兴海莫多水电开发有限公司所属莫多水电站的110kV送出线路工程。

线路起于110kV卡力岗变, 止于在建莫多电站110kV升压站。

线路除在110kV卡力岗变出线段0.2km采用电缆线路敷设外，其余采用架空线路呈单回路架设至莫多电站升压站，线路正常时需输送的最大容量为48MW,导线采用LGJ-240型钢芯铝铰线，电缆采用300mm2截面铜芯交联聚乙烯绝缘电缆。

线路全长约 6.11km，其中电缆线路长0.2km，架空线路长5.91km。

二、电缆线路设计说明1、路径简述线路自110kV卡力岗变西数第一出线间隔采用电缆引下，而后向南继续采用电缆敷设至变电所南侧内围墙后，拐向西沿围墙外侧向西敷设，穿过变电站西侧外围墙后，线路拐向北，在耕地敷设，敷设约92m后立电缆终端塔改为架空线路。

2、电缆及其附件选择本工程在110kV卡力岗变需采用电缆进线，根据电缆输送容量及环境条件，电缆拟采用国产单芯交联聚乙烯绝缘皱纹铝护套低烟、无卤、阻燃聚烯烃外护套纵向阻水电力电缆，其型号DWZR-YJLW03－Z 110/1×300，电缆的标称截面为300mm2。

电缆附件采用YJZGG型110kV 干式绝缘终端与变电站户内开关联接，其型号为YJZGG-110/1×300；采用YJZWI4型110kV 户外预制式终端与架空导线联接，其型号为YJZWI4-110/1×300。

3、电缆敷设方式电缆敷设在直线段采用穿管（玻璃钢管）直埋敷设方式,在弯曲处采用蛇形软管铺砖敷设方式，电缆埋深均为1.5m，并在两侧电缆终端处设置余长。

,电缆弯曲半径不小于电缆直径的20倍。

110kv直埋电缆技术措施随着城市化的快速发展，电力设施的需求日益增长，其中110kv直埋电缆在供电网络中扮演着重要的角色。

为了确保其安全、稳定运行，制定一套有效的技术措施至关重要。

本文将重点探讨110kv直埋电缆的技术措施，以确保其长期稳定运行。

一、电缆的选择与敷设在选择110kv直埋电缆时，应考虑其电气性能、机械强度以及环境因素。

应选择具有优良绝缘性能、耐腐蚀、抗机械损伤的电缆。

同时，根据工程需求，选择合适的电缆截面和长度。

在敷设电缆时，应遵循以下原则：1.电缆应敷设在电缆沟或电缆隧道中，以满足散热和维修需求；2.避免在有剧烈振动的场所敷设电缆；3.电缆敷设时应保持一定的弯曲半径，防止因过度弯曲导致电缆损坏。

二、电缆的埋设深度为确保电缆的安全运行，需要对其埋设深度进行合理的设计。

一般而言，直埋电缆的埋设深度应不小于70厘米。

在特殊情况下，如穿越公路、铁路等，应适当加深埋设深度，并采取相应的保护措施。

三、电缆的防护措施为防止电缆受到机械损伤和化学腐蚀，应采取以下防护措施：1.在电缆表面覆盖一层保护管或防腐材料；2.在电缆周围填充阻水材料，防止水分侵入；3.在电缆上方设置标识牌，标明电缆类型、规格等信息，以便于维修和管理。

四、电缆的接地措施为了保障人身安全和设备的正常运行，直埋电缆应采取接地措施。

具体方法如下：1.将电缆的金属护套或铠装层进行可靠接地；2.在变电所或开关站等关键场所，应设置等电位连接网，以确保设备的安全运行。

五、电缆的巡检与维护为确保110kv直埋电缆的安全运行，定期的巡检与维护必不可少。

具体措施如下：1.定期检查电缆的敷设情况，确保无外力损伤；。

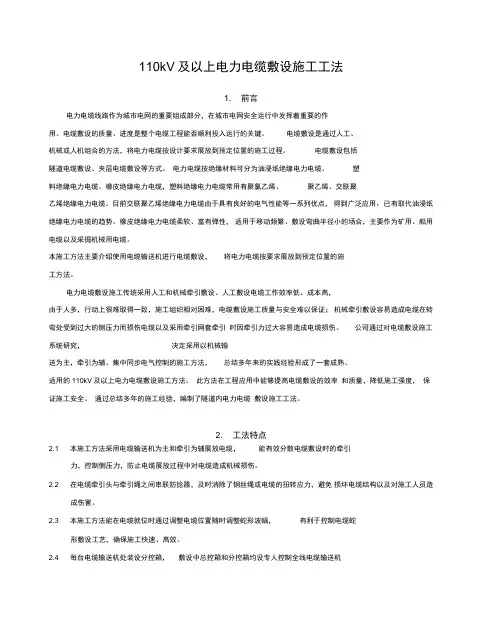

110kV及以上电力电缆敷设施工工法1. 前言电力电缆线路作为城市电网的重要组成部分，在城市电网安全运行中发挥着重要的作用。

电缆敷设的质量、进度是整个电缆工程能否顺利投入运行的关键。

电缆敷设是通过人工、机械或人机组合的方法，将电力电缆按设计要求展放到预定位置的施工过程。

电缆敷设包括隧道电缆敷设、夹层电缆敷设等方式。

电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆，塑料绝缘电力电缆常用有聚氯乙烯、聚乙烯、交联聚乙烯绝缘电力电缆。

目前交联聚乙烯绝缘电力电缆由于具有良好的电气性能等一系列优点，得到广泛应用，已有取代油浸纸绝缘电力电缆的趋势。

橡皮绝缘电力电缆柔软、富有弹性，适用于移动频繁、敷设弯曲半径小的场合，主要作为矿用、船用电缆以及采掘机械用电缆。

本施工方法主要介绍使用电缆输送机进行电缆敷设，将电力电缆按要求展放到预定位置的施工方法。

电力电缆敷设施工传统采用人工和机械牵引敷设。

人工敷设电缆工作效率低、成本高，由于人多，行动上很难取得一致，施工组织相对困难，电缆敷设施工质量与安全难以保证；机械牵引敷设容易造成电缆在转弯处受到过大的侧压力而损伤电缆以及采用牵引网套牵引时因牵引力过大容易造成电缆损伤。

公司通过对电缆敷设施工系统研究，决定采用以机械输送为主，牵引为辅、集中同步电气控制的施工方法，总结多年来的实践经验形成了一套成熟、适用的110kV及以上电力电缆敷设施工方法。

此方法在工程应用中能够提高电缆敷设的效率和质量，降低施工强度，保证施工安全。

通过总结多年的施工经验，编制了隧道内电力电缆敷设施工工法。

2. 工法特点2.1 本施工方法采用电缆输送机为主和牵引为辅展放电缆，能有效分散电缆敷设时的牵引力，控制侧压力，防止电缆展放过程中对电缆造成机械损伤。

2.2 在电缆牵引头与牵引绳之间串联防捻器，及时消除了钢丝绳或电缆的扭转应力，避免损坏电缆结构以及对施工人员造成伤害。

2.3 本施工方法能在电缆就位时通过调整电缆位置随时调整蛇形波幅，有利于控制电缆蛇形敷设工艺，确保施工快速、高效。

详解电⼒电缆线路常见敷设⽅式及其要求⼩筱寄语电友你好和往期内容有重复希望⼤家谅解，其中穿插以前内容。

汇总来⾃各⽅电友总结!感谢！不喜勿喷底部找⼩筱⽂章底部找⼩筱⽂章电⼒交流2群 490903491电⼒电缆线路的敷设⽅式及其要求1. 电⼒电缆线路的敷设⽅式（1）直接埋设在地下，这是最通⾏和最经济的敷设⽅法。

（2）敷设在电缆沟内，⽤于多条电缆的敷设。

电缆沟虽然当时投资⽐直埋较⼤，但其便于进⾏温度监视和采取通风降温措施，改善其散热条件。

另外，电缆沟还具有便于电缆检修、新设、更换以及有利于防⽌外⼒损伤和故障测寻、修复等优点。

（3）安装在电缆隧道内，当在发电⼚或变电站出线电缆很多或并列敷设条数较多（如20~40条以上时）的地区敷设电缆时，应考虑建造电缆隧道。

建造电缆隧道虽然建设时投资⼤、⼯期长、建筑材料耗费多，⽽且带来通风、防⽕、防漏⽔等⼤量问题，但是它具有以下优点：1）⼤量地减少了电缆线路所占道路断⾯（⾛廊）。

2）减少对电缆的外⼒破坏和机械损伤。

3）消除因⼟壤中有害物质引起的保护层化学腐蚀。

4）检修或更换电缆迅速⽅便。

5）随时可以增放新电缆，⽽且不必掘开路⾯。

（4）敷设在电缆排管内，当较多电缆通过市区街道时，直埋对电缆压⼒⼤，⼜不适宜建造电缆沟和隧道，可建造电缆排管，造价低于隧道，但⼜具有许多隧道的优点，还不必考虑防⽕问题。

（5）敷设在电缆托架上，是⼚区内电缆安装的新形式，⼚区内（尤其是发电⼚或化⼯⼚内）管线很多，建筑电缆沟已很困难，⼜常常因为热管道的跑汽、跑⽔⽽损伤电缆，因⽽在⼚区内采取电缆托架架空安装来代替电缆沟。

（6）架空安装，由于近年塑料电缆的发展，电缆的重量减轻，把电缆吊挂在吊线上（或固定在杆塔上）的⽅式逐渐得到应⽤。

架空电缆和埋在地下的电缆相⽐，易受外界的影响，不够美观，但建设费⽤较低。

2. 电⼒电缆线路敷设的安全技术要求（1）电缆直接敷设在地下的安全技术要求1）电缆的埋设深度不应⼩于0.7m，通过农⽥时埋设深度不⼩于1.2m。
