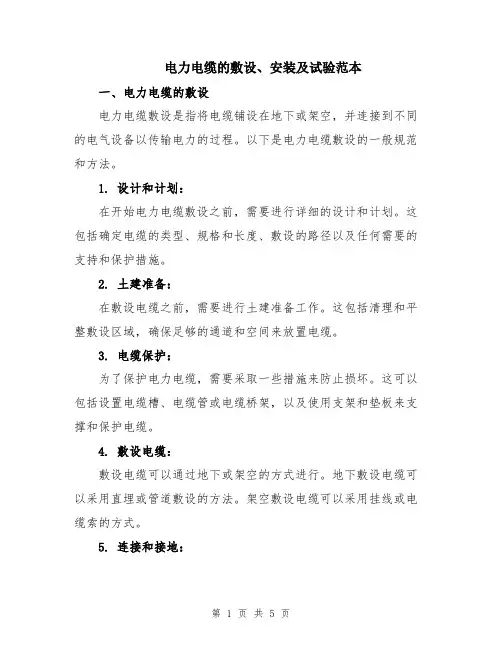

电力电缆的敷设、安装及试验范本一、电力电缆的敷设电力电缆敷设是指将电缆铺设在地下或架空，并连接到不同的电气设备以传输电力的过程。
以下是电力电缆敷设的一般规范和方法。
1. 设计和计划：在开始电力电缆敷设之前，需要进行详细的设计和计划。
这包括确定电缆的类型、规格和长度、敷设的路径以及任何需要的支持和保护措施。
2. 土建准备：在敷设电缆之前，需要进行土建准备工作。
这包括清理和平整敷设区域，确保足够的通道和空间来放置电缆。
3. 电缆保护：为了保护电力电缆，需要采取一些措施来防止损坏。
这可以包括设置电缆槽、电缆管或电缆桥架，以及使用支架和垫板来支撑和保护电缆。
4. 敷设电缆：敷设电缆可以通过地下或架空的方式进行。
地下敷设电缆可以采用直埋或管道敷设的方法。
架空敷设电缆可以采用挂线或电缆索的方式。
5. 连接和接地：在敷设电缆之后，需要进行电缆的连接和接地工作。
这包括连接电缆到电气设备、配电盘或开关箱，并确保连接牢固可靠。
同时，还需要进行电缆的接地，以确保安全操作。
6. 标识和记录：在完成电缆敷设之后，应对电缆做好标识和记录。
这包括标记电缆的类型、规格和长度，并记录电缆的具体位置和接线图。
二、电力电缆的安装电力电缆的安装指的是将电缆连接到相应的电气设备或系统以进行电力传输。
以下是电力电缆安装的一般范本和注意事项。
1. 安装前准备：在安装电力电缆之前，需要进行一些准备工作。
这包括确认电缆的类型和规格是否与设备或系统匹配，并检查电缆是否完好无损。
2. 设备准备：在安装电缆之前，需要准备好相应的电气设备或系统。
这包括清理设备的连接端子，确保接线良好，以及检查设备是否能够满足电缆的电流和负载要求。
3. 连接电缆：连接电缆应根据电缆的类型和规格进行。
通常情况下，需要使用电缆终端和电缆接头来连接电缆和设备。
在连接过程中，应确保电缆接头和终端的金属接触面整洁无氧化，并采取必要的防水措施。
4. 安装固定：安装固定是指在连接电缆后，对电缆进行必要的支撑和固定。
电线、电缆敷设施工方案一、前言电线、电缆敷设是电气工程中不可或缺的一部分，良好的敷设方案可以确保电气系统的正常运行和安全性。
本文将针对电线、电缆敷设的施工方案进行详细介绍，包括施工准备、敷设过程、验收标准等内容，旨在为相关从业人员提供参考和指导。
二、施工准备1. 现场勘察在进行电线、电缆敷设工程前，必须进行现场勘察，了解敷设地形、周围环境、地下管线情况等。
根据勘察结果确定敷设线路、设备、施工工艺等。
2. 施工图纸设计根据现场勘察结果，进行施工图纸设计，包括线路走向、敷设方式、配管方式等，确保施工方案合理有效。
3. 材料准备准备好所需的电线、电缆、配管、接头等材料，确保数量充足，质量符合标准要求。
4. 人员培训对参与敷设工程的人员进行培训，包括安全操作规程、施工注意事项、应急处理措施等，确保施工过程安全顺利。
三、敷设过程1. 进场施工按照施工图纸要求，组织人员进场施工，按照线路走向、要求进行铺设电线、电缆。
2. 敷设方式根据不同的场地情况和线路要求，采用不同的敷设方式，包括明敷、暗敷、埋地敷设等，确保敷设效果达到要求。
3. 接头处理在敷设过程中的接头处理非常重要，必须按照标准要求进行处理，保证接头牢固可靠。
4. 完工验收敷设完成后，进行完工验收，检查线路连接是否正常、绝缘情况是否合格、设备是否安装稳固等，确保敷设质量符合标准要求。
四、验收标准1. 线路连接线路连接必须牢固，接头应无松动现象，连接牢固可靠。
2. 绝缘情况线路绝缘电阻应符合相关标准要求，保证电气设备正常运行，避免漏电、短路等安全隐患。
3. 安装稳固电线、电缆应安装稳固，不得晃动、移位，确保设备长期稳定运行。
五、总结电线、电缆敷设施工方案是电气工程中的重要环节，本文从施工准备、敷设过程、验收标准等方面进行了详细介绍，希望能为相关从业人员提供参考和指导。
在实际工程中，务必严格按照标准要求进行施工，确保电气设备的安全运行和正常使用。
以上即为本文的完整内容，谢谢阅读！。
电力电缆的安装敷设是电力工程中不可缺少的重要环节。
它的质量好坏直接关系到整个电力系统的运行稳定性和可靠性。
因此，正确的安装敷设电力电缆是非常重要的。
本文将详细介绍电力电缆的安装敷设过程和注意事项。
一、安装敷设前的准备工作1. 确定电缆规格和型号：根据工程需求和设计要求，确定所需电缆的规格和型号。
2. 确定电缆线路及走向：根据设计图纸，确定电缆线路及走向，并标出敷设路径。
3. 清理敷设区域：清理敷设区域，确保地面平整、无障碍物，并将可能影响敷设的杂物清除。
二、电缆的敷设方式1. 直埋敷设：将电缆埋设在地下，适用于长距离敷设、无地面使用需求的情况。
2. 桥架敷设：将电缆架设在桥架上，适用于建筑物内部或电力设备周围的短距离敷设。
3. 管道敷设：将电缆放入管道中，适用于建筑物内部或地下管道中的敷设方式。
三、电缆的敷设步骤及注意事项1. 确定敷设路径：根据设计要求，确定电缆的敷设路径，并标出敷设线路。
2. 铺设支撑物：在敷设路径上，根据需要安装支撑物。
在直埋敷设中，一般使用水泥沟槽作为电缆的支撑物。
在桥架敷设中，需要先安装好桥架，确保其承重能力满足要求。
3. 布设电缆：根据敷设路径，将电缆放置在支撑物上。
在直埋敷设中，需要先将电缆放入水泥沟槽中，并使用沙土覆盖。
在桥架敷设中，需要将电缆穿过桥架的挂点，并用钢丝或钢管进行固定。
4. 连接电缆：根据敷设需要，将电缆适当连接。
连接方式可以采用绝缘接头或绕组接头等。
在连接过程中，需要严格按照操作规程进行。
5. 测试电缆：在电缆敷设完成之后，需要进行电缆的测试。
测试内容包括绝缘电阻、电缆泄露电流等。
四、电缆的验收标准1. 外观质量：电缆表面应平整，无明显划痕或损伤。
2. 尺寸规格：电缆尺寸应符合技术要求，不得超过允许偏差。
3. 绝缘电阻：电缆绝缘电阻应满足设计要求。
4. 电缆泄露电流：电缆泄露电流应在合理范围内。
5. 连接头：电缆连接头的接触电阻应满足要求。
6. 电缆标志：电缆应标有准确的型号、规格和电压等级。
电力电缆的安装敷设1.1电力电缆线路路径的选择一条电力电缆线路在正常条件下运行，其寿命为40年~50年，且投资又大。
因而电力电缆线路路径的选择就极为重要。
其路径的选择不仅与敷设时投资的大小、施工的方便与否有关，而且与今后几十年电力电缆能否安全、经济运行关系极大，决不可掉以轻心。
电力电缆线路路径的选择，主要从安全、经济和便于施工三个方面考虑。
1.1.1安全运行(1)必须考虑电力电缆在投入运行后不致遭到各种损坏，如机械外力、振动、摩擦、化学腐蚀、杂散电流和热影响等。
(2)电力电缆路径的选择应与未来的规划相结合，避免与规划发生冲突，运行后再迁移，还要考虑今后的发展和负载的增长。
(3)在选择电力电缆线路路径时，应尽可能让电力电缆水平敷设，以减少电力电缆的高度差。
(4)选择电力电缆线路路径时，还应考虑便于今后的运行维护和检修。
1.1.2经济(1)尽可能选择最短距离，节约投资，减少线路损耗和发生事故的几率。
(2)还应结合未来规划及发展情况考虑路径，以减少总投资。
1.1.3便于施工(1)应尽量减少穿越各种管道、铁路、公路等设施和拐弯、迂回，以便于敷设。
(2)应考虑便于电缆的运输。
(3)当电力电缆线路采用隧道或排管敷设方式时，还应考虑以下几个方面：1)应选择土质较好，地下水位低的路径，以免土质松软增加施工的困难或在运行中地基下沉损坏管道。
2)应选择已定型的道路，与市政规划一致，以免日后迁移造成浪费。
3)应选择在车行道的一侧或慢车道上，有较宽的人行道或绿化带时，力争在人行道或绿化带下，这样可降低管道所承受的载荷和少穿越马路。
4)应选择比较直的路径，避免建设在迂回曲折的道路上，以利于少占道路的断面和便于电缆的敷设。
5)应避免与其他管线的主干线在同一马路上，以减少交叉或相互干扰。
6)应结合电力系统的长远规划以及有利于架空线路的逐步转入地下，应按该地区的最终容量考虑，一次投资、一次建成，不宜日后再进行扩建。
1.2电力电缆线路的敷设方式及其要求1.2.1电力电缆线路的敷设方式(1)直接埋设在地下，这是最通行和最经济的敷设方法。

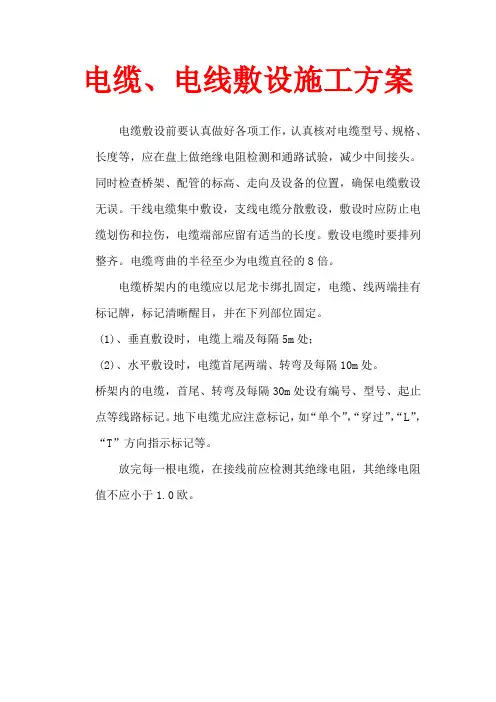

电缆、电线敷设施工方案
电缆敷设前要认真做好各项工作，认真核对电缆型号、规格、长度等，应在盘上做绝缘电阻检测和通路试验，减少中间接头。
同时检查桥架、配管的标高、走向及设备的位置，确保电缆敷设无误。
干线电缆集中敷设，支线电缆分散敷设，敷设时应防止电缆划伤和拉伤，电缆端部应留有适当的长度。
敷设电缆时要排列整齐。
电缆弯曲的半径至少为电缆直径的8倍。
电缆桥架内的电缆应以尼龙卡绑扎固定，电缆、线两端挂有标记牌，标记清晰醒目，并在下列部位固定。
(1)、垂直敷设时，电缆上端及每隔5m处；
(2)、水平敷设时，电缆首尾两端、转弯及每隔10m处。
桥架内的电缆，首尾、转弯及每隔30m处设有编号、型号、起止点等线路标记。
地下电缆尤应注意标记，如“单个”，“穿过”，“L”，“T”方向指示标记等。
放完每一根电缆，在接线前应检测其绝缘电阻，其绝缘电阻值不应小于1.0欧。
电缆敷设及接线作业指导书1. 前言电缆敷设及接线作业是电气安装工程中的重要环节之一，它关系到电气设备的安全运行和人身安全。
在进行电缆敷设及接线作业时，必须严格遵守相关的规定和标准，确保工程质量，防止事故的发生。
本文档主要介绍电缆敷设及接线作业的步骤和注意事项，供电气安装工程师参考。
2. 电缆敷设作业步骤2.1 设计方案在进行电缆敷设作业前，需要制定详细的设计方案。
设计方案应根据电力负载、线路长度、敷设环境等因素确定电缆的规格、型号、敷设方式和敷设深度等参数。
同时，应根据敷设环境和安全要求，确定敷设方式、敷设时间和敷设人员的要求。
2.2 设备材料准备进行电缆敷设作业前，需要准备好必要的设备和材料。
设备包括电缆卷盘架、牵引机、钢丝绳等，材料包括电缆、接头、保护管等。
2.3 现场勘测在开始敷设工作之前，需要进行现场勘测，确认敷设线路的走向、长度、高低差、交叉点等情况。
同时，还需对敷设环境进行评估，确认安全要求和防护措施。
2.4 敷设电缆敷设电缆时，应根据设计方案严格执行规范操作程序，确保电缆敷设的质量。
开卷前应先检查卷筒内电缆的外观情况，如有损坏应予更换。
在敷设电缆时，应保证电缆不弯曲、不扭曲、不损伤，并注意维护电缆的低频阻抗性能。
2.5 铺设保护管在电缆敷设完成后，应将电缆覆盖至少30cm的防护管。
保护管应固定好，保证在使用过程中不会滑动变形。
防护管的规格应按电缆规格和安全要求确定。
2.6 安装接头接头的安装工作应在电缆敷设完成后进行。
安装接头时，应先检查接头的质量和型号是否符合要求，确保接头的防护性能满足要求。
在接头的接线过程中，一定要注意将接线头拧紧，并保证接头内的导体端子不松动。
在连接完毕后，应进行接线测试并进行绝缘试验，确保接头的可靠性。
3. 电缆接线作业指导3.1 准备工作在进行电缆接线作业前，首先需要进行准备工作。
包括准备必要的工具和材料，确认接线位置和连接要求等。
3.2 接线步骤在进行电缆接线时，一定要严格遵守规范步骤，确保接线的质量和安全。

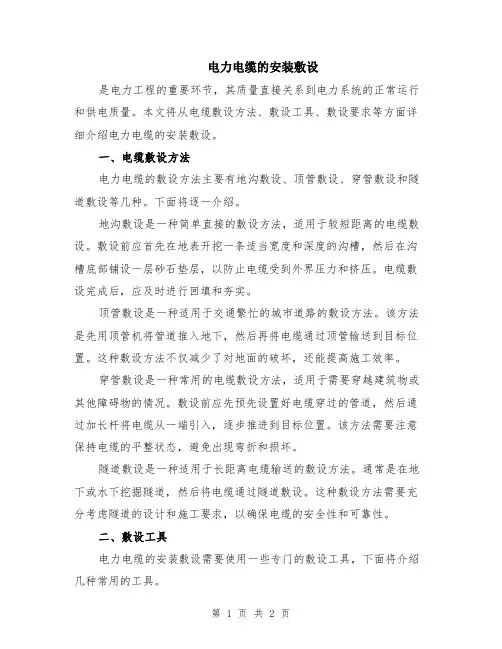

电力电缆的安装敷设是电力工程的重要环节，其质量直接关系到电力系统的正常运行和供电质量。
本文将从电缆敷设方法、敷设工具、敷设要求等方面详细介绍电力电缆的安装敷设。
一、电缆敷设方法电力电缆的敷设方法主要有地沟敷设、顶管敷设、穿管敷设和隧道敷设等几种。
下面将逐一介绍。
地沟敷设是一种简单直接的敷设方法，适用于较短距离的电缆敷设。
敷设前应首先在地表开挖一条适当宽度和深度的沟槽，然后在沟槽底部铺设一层砂石垫层，以防止电缆受到外界压力和挤压。
电缆敷设完成后，应及时进行回填和夯实。
顶管敷设是一种适用于交通繁忙的城市道路的敷设方法。
该方法是先用顶管机将管道推入地下，然后再将电缆通过顶管输送到目标位置。
这种敷设方法不仅减少了对地面的破坏，还能提高施工效率。
穿管敷设是一种常用的电缆敷设方法，适用于需要穿越建筑物或其他障碍物的情况。
敷设前应先预先设置好电缆穿过的管道，然后通过加长杆将电缆从一端引入，逐步推进到目标位置。
该方法需要注意保持电缆的平整状态，避免出现弯折和损坏。
隧道敷设是一种适用于长距离电缆输送的敷设方法。
通常是在地下或水下挖掘隧道，然后将电缆通过隧道敷设。
这种敷设方法需要充分考虑隧道的设计和施工要求，以确保电缆的安全性和可靠性。
二、敷设工具电力电缆的安装敷设需要使用一些专门的敷设工具，下面将介绍几种常用的工具。
电缆敷设机是一种用于将电缆从一端输送到另一端的设备。
它可以根据电缆的不同类型和规格进行调整，确保电缆的平整和安全输送。
电缆放线车是一种用于在地面上或沟槽中放线电缆的设备。
它通常配有液压系统，可以方便地将电缆从车上卸下，并通过一定的拉力将其拉入敷设位置。
电缆管道剪切机是一种用于切割和切断电缆管道的工具。
它具有锋利的切割刀片和强力的剪切力，可以快速准确地完成切割任务。
电缆牵引绳是一种用于在敷设过程中牵引电缆的绳索。
它通常由高强度的合成纤维材料制成，具有良好的耐磨性和拉力。
三、敷设要求电力电缆的安装敷设需要严格遵守一定的要求，以确保电缆的安全性和可靠性。
电力电缆的敷设、安装及试验范本电力电缆是电力系统中不可或缺的重要组成部分，正确的敷设、安装及试验对于电力系统的正常运行和可靠性至关重要。
本文将就电力电缆的敷设、安装及试验进行详细介绍。
一、电力电缆的敷设电力电缆的敷设是指将电缆线路铺设到指定的位置。
电力电缆的敷设一般包括地下敷设和架空敷设两种方式。
地下敷设：对于需要跨越建筑物、公路或河流等情况的电缆线路，通常采用地下敷设。
地下敷设需要首先选择合适的敷设路径，根据设计要求进行地面或地下的测量及规划。
然后进行挖掘工作，将电缆敷设于挖掘好的沟槽中，并进行填充和压实，确保电缆的稳固和安全。
架空敷设：架空敷设是将电缆线路悬挂于电缆支架或电线杆上。
架空敷设需要先确定好架设位置，然后进行支架或电线杆的安装。
接下来，将电缆固定在支架上，并做好绝缘保护工作。
架空敷设需要考虑到电缆与周围环境的安全距离，防止外力对电缆的破坏。
二、电力电缆的安装电力电缆的安装是指将电缆连接到相应的设备或装置上，使其能够正常工作。
电力电缆的安装一般包括电缆接头的制作和连接。
电缆接头的制作：电缆接头是将两根或多根电缆进行连接的装置。
首先需要根据连接的类型选择合适的接头，然后剥去电缆的绝缘层，进行电缆的通心处理，清洁电缆端面，并适当加工电缆尾部。
接着进行接头套管和导电屏蔽层的安装，最后进行固定和封装。
电缆接头的连接：电缆接头的连接需要先将接头插入到相应的连接器中，确保插头和连接器的正确对位。
然后进行牢固的固定，以确保接头与连接器的稳定连接。
接着进行导线的相互连接，注意导线的顺序和正确性，并进行好绝缘处理。
最后进行导电屏蔽层的接地处理，确保接地的良好。
三、电力电缆的试验电力电缆的试验是为了确保电缆的质量和性能符合设计要求，具备一定的耐压和绝缘性能。
直流耐压试验：直流耐压试验是通过施加一定的直流电压来检测电缆的耐压性能。
试验时需要连接好试验设备，将试验电压施加到电缆上，并逐步加大电压至规定的试验值。
电线、电缆敷设施工方案电线、电缆线路敷设(1)导线连接应符合下列要求。
1)导线在箱、盒内的连接宜采用压接法，可使用接线端子及铜（铝）套管、线夹等连接。
铜芯导线也可采用缠绕后搪锡的方法连接；单股铝芯线宜采用绝缘螺旋接线钮连接。
禁止使用熔焊连接。
2)导线的电器具端子间的连接。
a.单股铜（铝）芯及导线截面为2.5mm2及以下的多股铜芯导线可直接连接，但多股铜芯导线的线芯应先拧紧、搪锡后再连接。
b.多股铝芯导线及导线截面超过2.5mm2的多股铜芯导线应压接端子后再与电气器具的端子连接（设备自带插接式的端子除外）。
3)铜、铝导线相连接应有可靠的过渡措施，可使用铜铝过渡端子、铜铝过渡套管、铜铝过渡线夹等连接，铜、铝端子相连接时应将铜接线端子做搪锡处理。
4)使用压接法连接导线时，接线端子铜（铝）套管、压模的规格应与线芯截面相符合。
5)铜芯导线及铜接线端子搪锡时不应使用酸性焊剂。
(2)线路中绝缘导体或裸导体的颜色标记：1)交流三相线路：L1相为黄色；L2相为绿色；L3相为红色；中性线为淡蓝色；保护地线（PE线）为黄绿相间颜色。
2)直流线路：正极（+）为棕色；负极（-）为蓝色；接地中线为淡蓝色。
3)绿黄双色线只用于标记保护接地不能用于别的目标。
淡蓝色只用于中性线或中间线。
4)色彩标记可用规定的色彩或用绝缘导体的绝缘色彩标记在导体的全部长度上，也可标记在所选择的易辨认的位置上（如端部或或接触到的部位）。
(3)敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
(4)在带电区域内敷设电缆，应有可靠的安全措施。
(5)电力电缆在终端头与接头附近宜留有备用长度。
(6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及空中摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
(7)电力电缆接头的布置应吻合以下要求：1)并列敷设的电缆，其接头的位置宜相互错开。
2)电缆明敷时的接头，应用托板托置固定。
电缆敷设及配线⑴、电缆槽架施工完毕后的检查：电缆槽、集合槽、电缆沟、电缆管道等接口部位是否已成通路，对容易损坏电缆的进出口，接口部位的保护装置施工完没有，槽架、电缆管、集合槽等接地作完没有，油漆补刷是否作完，施工是否合符设计和规范要的检查。
⑵、电缆槽架施工完应按设计编制的路由号、层次号进行编制，字迹要清晰明显，（包括电缆管道，集合槽的编号）。
表示路由已通。
并作好自检、互检记录，质量专检的检查确认，方可敷设电缆。
⑶、电缆敷设前应对电缆型号、电压等级、规格的检查，质保书是否与实物相符合。
外观检查是否有损伤。
直埋或穿地下管的高压电缆应进行绝缘电阻测试或直流泄漏试验。
强电、弱电不能在同一层面混敷。
⑷、电缆敷设应按设计的同规格、型号清查出来，按设计路由的长度，对电缆盘来实际的长度进行一次预分配，合理安排，先长后短，减少电缆剩余短头，提高电缆的利用率。
同时可自编临时敷设表，写好临时号牌，方便敷设，也可以提高工作效率。
⑸、电缆槽内敷设电缆大小不同规格时，如果条件允许的情况下，应尽量先敷设大截面的电缆，后敷设小电缆，方便排列。
敷设较长的电缆，在敷设第一根时，应使用计数器测量出敷设实际长度。
⑹、电缆敷设两端的端头与接线端子应留适当的余量，方便接线，但也不要留得过长，造成材料浪费。
⑺、电缆敷设时，敷设一根，排列一根，适当部位进行绑扎避免敷设时的混乱。
在敷设垂直上下电缆，应每隔1.5-2米进行绑扎（集合槽或立式电缆槽架）。
避免电缆在垂直重量在弯曲部位的一点受力。
⑻、电缆敷设电缆盘架设位置适当，电缆盘托架安放平稳。
电缆头应从电缆盘旋转上方引出，盘的转动自如。
在地面上或电缆槽内设置放线辊或其它减少摩擦的措施。
电缆敷设时及敷设后都无拧绞，保护层无折裂及机械损伤。
⑼、电缆接线及引入电气设备盘（箱）内应符合下列要求：a、电缆敷设引入盘（箱）内后，应进入接线前的整理，电缆与接线表进行校对，是否与设计敷设表的电缆编号、型号、截面、芯线数、接线表、端子号相符合。
