混凝土面板堆石坝施工技术与质量控制

砼面板堆石坝填筑施工方案一、施工准备在施工前，需完成以下准备工作：场地清理：清除施工区域内的杂物、树木、杂草等，确保施工场地整洁。

基础处理：对基础进行必要的处理，确保坝基的稳定性和承载能力。

施工材料准备：根据施工需要，提前采购并储备足够的石料、水泥、砂等建筑材料。

施工机械准备：配备必要的施工机械，如挖掘机、装载机、自卸车、压路机等。

施工组织：编制详细的施工组织设计，明确人员分工、施工进度等。

二、坝体分区与材料根据坝体的设计要求，将坝体划分为不同的区域，并明确各区域的材料要求。

一般来说，堆石坝可分为垫层区、过渡区、主堆石区等。

不同区域所需的石料粒径、强度等要求不同，需严格按照设计要求进行选材。

三、铺料方法与层厚铺料方法可采用前进法或后退法，具体选择应根据施工条件和设备情况而定。

每层铺料的厚度应根据设计要求和碾压设备的压实能力来确定，一般控制在30~50cm之间。

铺料时应保持均匀性，避免出现厚薄不均的现象。

四、碾压方法与遍数碾压是堆石坝填筑过程中的关键步骤，其目的是提高石料的密实度和稳定性。

碾压方法可采用静压、振动碾压或冲击碾压等。

碾压遍数应根据石料的性质、层厚和碾压设备的性能来确定，一般不少于4遍。

在碾压过程中，应严格控制碾压速度和遍数，确保达到设计要求的密实度。

五、岸坡处理与碾压在坝体与岸坡的交界处，应进行特殊的处理，如设置反滤层、排水沟等，以防止岸坡的冲刷和侵蚀。

同时，在岸坡填筑过程中，应严格控制填筑速度和层厚，确保岸坡的稳定性和安全性。

碾压时应特别注意对岸坡的碾压质量，避免出现漏压或超压现象。

六、过渡层料填筑过渡层是连接垫层和主堆石区的关键部位，其填筑质量直接影响坝体的整体稳定性和安全性。

过渡层料应具有良好的级配和透水性，以满足坝体的变形要求。

在填筑过程中，应严格控制过渡层料的粒径、含水率和铺设厚度，确保达到设计要求的密实度和变形特性。

七、质量控制与检查在施工过程中，应建立严格的质量控制体系，对每道工序进行严格的检查和控制。

混凝土面板堆石坝坝体填筑施工质量控制要点摘要：现如今，随着我国经济的快速发展，在发展过程中为了更好的保证经济的发展，出现了很多的建筑施工工程，在施工过程中施工技术是保证工程质量非常重要的方式，同时也是施工中非常重要的组成部分，在施工过程中要不断对施工管理经验进行总结，同时对相关的施工工艺要进行不断的提高，这样才能更好的保证施工质量。

在水利工程施工中，坝体填筑施工工艺中，混凝土面板堆石坝是非常重要的施工技术，对其进行更好的分析能够更好的保证施工的质量，同时也能更好的保证水利工程的使用效果。

关键词：混凝土面板堆石坝；坝体填筑；施工质量；控制要点引言混凝土面板堆石是利用堆石或者是沙砾石分层进行碾压浇筑作为坝体，同时利用钢筋混凝土作为防渗措施，这样能够更好的保证坝体的使用效果，在质量方面也能更好的进行保障。

在很多的水利工程中，坝体结构通常都是非常简单的，同时，在施工的时候工序相对也是非常少的，因此，在施工中，机械化施工也是非常方便的，在施工过程中受到天气环境影响也是非常小的，因此，在施工方面安全性也是非常高的。

为了更好的保证水利工程的施工质量，在很多的水利工程中都应用混凝土面板堆石坝体，这样能够更好的保证水力过渡的要求，同时在填筑施工方法方面也是非常重要的。

1堆石坝坝体填筑施工质量的重要性堆石坝坝体主要是依靠堆石填筑材料颗粒间的紧密衔接与相互咬合的骨架作用效应，以确保大坝本身的整体稳定性。

如果坝体填筑材料碾压不密实，就会导致填筑体变形模量变小，趋向于引起坝体整体压缩变形增加。

过度的填筑坝体沉降压缩变形，会影响面板和止水结构的功能失效，甚至被破坏，导致止水结构失去效果，造成大量漏水，严重危及大坝运行安全。

混凝土面板堆石坝具有自身稳定与安全运行的特征，且坝体具有自由排水功能的设计，因此大坝坝体破坏不太可能出现如土坝和浆砌石重力坝、混凝土重力坝类的泥化管涌、层间或整体滑动、剪切破坏等严重破坏现象，而大多表现为面板混凝土开裂、接缝局部张开、止水结构失效渗水等情况，但是，这类情况一般不需要进行复杂处理，在局部区域进行接缝止水施工后即可恢复大坝的正常运行。

混凝土面板堆石坝趾板施工技术与质量控制摘要：趾板是混凝土面板与基础之间的连接构件,其主要作用是防渗。

以泰顺县樟嫩梓水库为例,介绍混凝土面板堆石坝趾板施工技术。

阐述基础处理、混凝土施工、钢筋制作安装、模板制作安装等施工工艺，为类似项目的施工与质量控制提供参考。

关键词：混凝土工程面板堆石坝趾板施工技术1.工程概况本文以泰顺县樟嫩梓水库及供水工程为例，本工程混凝土面板堆石坝，混凝土共分22块，具体布置为：左岸由“X”轴线X1经X2至河床X3m，实际长度156.764m，共分11块由（Z1～Z11）构成，开挖基础面高程为▽578.706m、▽506.50m，,标准块分为长11.89*宽5.0m（7块）、长14.86m*宽5.0m（3块）两部分，Z1为过渡段，长5.15*宽5.0m（1块）；河床段由X3～X4，实际长度36m平趾板1块（Z13）,建基面高程为▽506.50m，其中标准块1块长度16.00*5.0m，Z12、Z14位于建基面过渡段，长15.94*宽5.0m（1块）、长13.72m*宽5.0m（1块）；右岸由X4～X5加水平段8.00m，实际共计长度142.76m,共分8块，由（Z15～Z22）构成，开挖基础面高程为▽506.50m、▽576.50m，标准块分为长14.90m*宽5.0m（7块），长15.45*宽5.0m（1块）两部分。

趾板砼采用C30W8F100的钢筋混凝土，趾板砼厚50cm。

2.主要施工技术2.1趾板砼主要施工工艺流程图2.2基础处理人工清除开挖面上的松动岩块、杂物、松散软弱夹层等，用高压风、水枪进行彻底清洗，并排净趾板基面上的积水。

开挖出的基岩若有渗水现象，采取适当的引排措施，确保砼基面无积水。

通过趾板的断层、破碎带、软弱夹层等不良地质构造根据其产状、规模和组成物质，逐条进行认真处理，按破碎带宽度的1.5倍深挖，回填C30W8F100混凝土处理并向上、下游延伸5m，并加强趾板部位的固结和帷幕灌浆；对于趾板处的地质探洞采用C25W4F50砼回填。

面板堆石坝大坝填筑施工技术及质量控制要点分析摘要：在面板堆石坝工程施工过程中，填筑工艺非常重要，填筑的好坏对于水库蓄水安全性能有很大的影响，因此一定要做好堆石坝填筑施工与质量控制。

文章首先概述了面板堆石坝，分析了面板堆石坝大坝填筑施工特点，最后围绕具体水库存工程探讨了面板堆石坝大坝填筑施工技术及质量控制要点。

关键词：面板堆石坝；大坝填筑施工；施工特点；质量控制引言大坝是整个工程的主体结构部位，大坝承担着极为艰巨的任务，其质量直接关系到整个工程的安全。

因此在水利施工过程中，施工人员应针对大坝坝体的具体结构形态和体系，结合包括填筑作业在内的各项施工技术要求和作业程序，逐步总结一套行之有效的施工流程体系和作业机制，处理好施工中出现的问题和隐患，进一步提升施工质量和施工效率，确保施工的安全性。

本文主要介绍当前填筑施工的相关技术在大坝施工中具体应用情况。

1面板堆石坝概述面板堆石坝是近些年在我国快速发展起来的一种新坝型，其以堆石体为支承结构，在上游表面浇筑混凝土面板作为防渗结构，此大坝结构可充分利用当地材料，具有安全可靠、施工方便、适应性强、经济合理等诸多优势，在工程施工中得到了广泛认可。

面板堆石坝坝体主要包括3个部分：堆石区、过渡区、防渗体，尤以堆石区最为关键，起着重要的支撑作用，自我国引进到消化、吸收国际先进技术开始，筑坝施工在国内各大工程实践中积累了丰富的经验，并逐渐走向成熟。

短短几十年来，面板堆石坝凭借着技术经济优势，得到了推广应用。

2面板堆石坝大坝填筑施工技术及质量控制要点2.1大坝填筑工程施工前的施工材料的预备在大坝填筑工程施工之前，我们要对施工材料进行准备。

通常情况下施工材料都是现场进行开采，我们在开采的过程中，开采方式主要有两种形式，首先是平面土料开采，其次是立面土料开采。

在这两种开采方式中，立面开采应用最为频繁，主要是由于立面开采不仅仅能够保障土料的含水量，同时在开采的过程中不受到外界天气因素的影响。

面板堆石坝施工规范面板堆石坝是一种常用的水利防洪工程水工建筑，其施工需要遵循一定的规范。

下面将对面板堆石坝的施工规范进行详细说明。

一、施工前准备1. 施工单位应按照设计要求，制定详细的施工方案，并报相关部门审核批准。

2. 施工前应将施工现场进行清理，确保施工区域内没有障碍物。

3. 施工前应进行详细的测量，确定坝基的高程和坝顶的宽度等参数。

二、材料选择1. 面板堆石坝的主要材料为石块和面板。

石块应选择坚硬、规整的岩石，并经过筛选、清洗，确保石块之间没有明显的空隙。

2. 面板应符合设计要求，具有足够的强度和耐久性。

三、施工工序1. 坝基处理：首先对坝基进行清理，确保坝基无杂物。

之后，对坝基进行平整处理，并进行湿润处理，以提高石块的稳定性和粘结力。

2. 石块堆放：将经过筛选、清洗的石块按照设计要求进行堆放。

坝体的坡度、高程和剖面形状应符合设计要求。

3. 面板铺设：将面板按照设计要求进行铺设，确保面板之间没有缝隙，并与石块紧密连接。

面板应采用专用工具进行固定，使其牢固可靠。

4. 固结：在堆石坝堆满一定高度后，应进行固结处理，以增强坝体的稳定性。

固结处理可采用浇注混凝土或注浆等方式。

四、质量控制1. 施工过程中应进行严格的质量控制，对石块和面板的质量进行检测，确保其符合设计要求。

2. 施工现场应设立质量监控点，并进行定期检查和评估。

3. 对石块和面板进行采样检测，并进行实验室测试，确保其强度和耐久性满足要求。

4. 施工过程中应做好记录和归档工作，以备后续审查和验收。

五、施工安全1. 施工现场应按照相关安全规范要求设置警示标志，并设立警戒线，确保施工安全。

2. 施工人员应具备相应的安全防护设备，并接受必要的安全培训。

3. 在施工过程中，应注意石块的堆放状态，避免石块倾斜、滑坡等情况的发生。

4. 施工人员应按照规范操作，避免发生事故和人员伤亡。

综上所述，面板堆石坝施工规范涉及施工前的准备、材料的选择、施工工序、质量控制和施工安全。

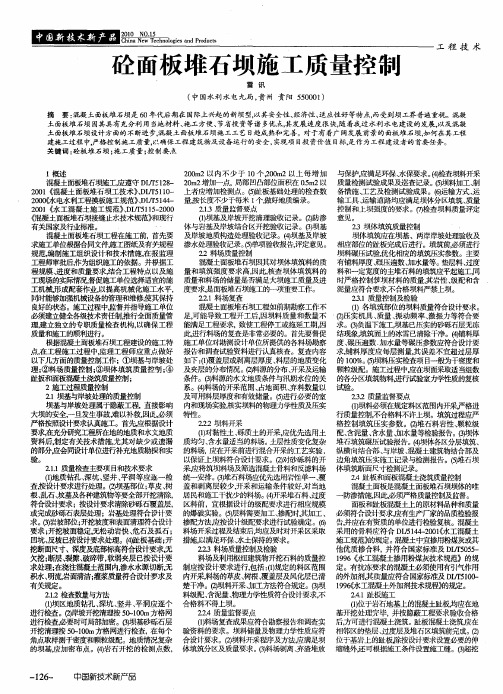

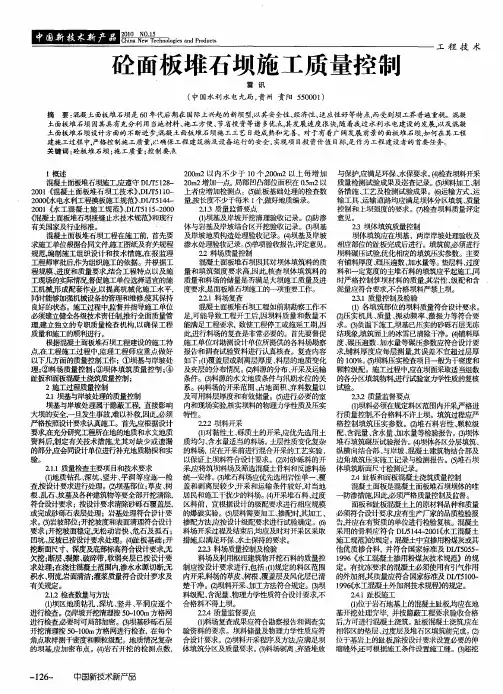

混凝土面板堆石坝施工技术及质量控制摘要：混凝土面板堆石坝在我国目前的水利工程中应用较为广泛，本文介绍了面板堆石坝的堆石体、垫层料、面板混凝土的施工技术以及堆石坝的质量控制，以及目前国内外在堆石坝施工技术的发展。

关键词：混凝土面板堆石坝挤压边墙施工技术质量控制1概述面板堆石坝与传统的混凝土坝相比较，具有安全性高、就地取材，经济成本低，适应能力强等优点，在我国水利工程中已推广应用，目前国内外已建或在建的面板堆石坝工程有紫坪铺、天生桥一级、铜街子水电站左岸、水布垭、洪家渡、马来西亚巴贡水电站等代表性工程，其中部分电站坝高已超过200mm。

2坝体结构面板堆石坝坝体主要由面板、垫层料护坡、垫层料、过渡料、堆石体、下游护坡等构成。

随着理论研究的深入、施工技术水平的发展，施工工艺的创新，对坝体的划分也进行了细分，如堆石体划分为主堆石体、次堆石体、下游堆石体；新工艺方面马来西亚巴贡坝没有采用传统的垫层料斜坡坡面碾压而采用了挤压边墙技术。

3坝体施工技术3.1施工前的准备工作在坝体施工前复核料场各种料源的储量及品质，提交可利用料源的复核资料。

对料场复核后，对各种料源进行碾压试验并提交碾压试验报告。

通过碾压试验，核对设计指标，选择适合各种料源的碾压机械，确定合理的施工参数，施工工艺及质量控制方法。

碾压试验主要确定以下参数：a、压实机械的种类、行走速度、振动频率、激振力；b、各种料源的铺土厚度、含水量范围、碾压遍数；C、施工工艺的确定，如卸料方式、铺料方法；d、铺料厚度与干密度、沉降量之间的关系；f、各种填筑料的技术指标及控制参数。

堆石体填筑在处理好建基面上进行首次填筑，先从低洼处开始，低洼处找平后进行大面积填筑。

填筑时垫层料、过渡料、部分主堆石体料应平起填筑，结合工程的实际情况在堆石体布置施工道路，严禁在垫层料、过渡料区域设立施工道路。

堆石体一般填筑厚度为0.8~1.2m，垫层料、过渡料填筑厚度为0.4m，填筑料摊铺平整后加水碾压，加水应均匀，严禁干料碾压。

钢筋混凝土面板堆石坝施工控制的重点面板堆石坝是水利工程中的重要部分，应引起包括科研、设计及施工等各方的共同重视，深入研究，认真总结，努力攻关，以期在设计水平及施工技术监理质量控制方面，以适应我国混凝土面板堆石坝高速发展的需要。

标签：面板堆石坝；填筑施工；施工质量一、防渗体系的施工水库防渗体系包括趾板砼、面板砼防裂，接缝止水、帷幕灌浆的施工质量。

任何一个项目的施工以及每一道施工工序都将直接影响整个大坝的防渗。

1）砼面板、趾板施工砼面板、趾板是砼面板堆石坝最主要的防渗结构。

砼面板是板式结构，水库蓄水后水压作用将使其产生沉降变形。

若砼趾板、面板施工质量未达到设计要求，容易产生裂缝，甚至断裂，轻则漏水，难以处理，重则影响到整个大坝的安全。

因此，做好砼面板、趾板施工质量极其关键，施工中应采取措施如下：①原材料选择：主要是水泥品种和骨料的选择，因面板防裂的需要，优先采用水化热较低，收缩性较小的硅酸盐水泥和普通硅酸盐水泥。

②掺减水剂和引气剂：减水剂和引气剂可以减少水泥用量，改善砼和易性，而引气剂除了改善砼的和易性外，还可减少砼的离析和泌水，并破坏砼的毛细血管作用，提高砼的抗冻、抗渗、耐久性和抗裂性。

③掺用粉煤灰：在施工中掺用粉煤灰代替部分水泥，可节约水泥，改善砼的和易性，提高砼的极限拉伸值，减少水泥的需用量，节约成本，可减少干缩变形，对防裂有利。

④砼运输与供应：在施工中采用砼搅拌车运输，既利于砼的保水及减少塌落度损失，又能防晒，防雨避免水泥浆流失产生骨料离析，制定砼施工生产合理计划，使砼生产和施工需要的供应平衡。

⑤滑模提升速度和振捣工艺：严格控制面板砼浇筑过程中滑模提升速度，不能过快过慢。

过快，脱模砼可能出现流淌，过慢，砼表面可能出现拉裂。

振捣工艺要求严格，派专人负责振捣，插入深度符合规范要求，不允许漏振或过振，脱模表面采用人工压面摸光，使面板表面光滑平整。

⑥合理安排面板砼浇筑时间，避开冬天低温与伏天高温季节。

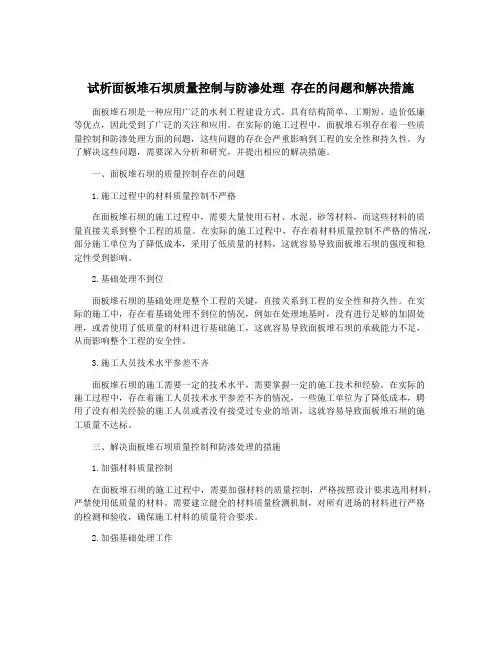

试析面板堆石坝质量控制与防渗处理存在的问题和解决措施面板堆石坝是一种应用广泛的水利工程建设方式，具有结构简单、工期短、造价低廉等优点，因此受到了广泛的关注和应用。

在实际的施工过程中，面板堆石坝存在着一些质量控制和防渗处理方面的问题，这些问题的存在会严重影响到工程的安全性和持久性。

为了解决这些问题，需要深入分析和研究，并提出相应的解决措施。

一、面板堆石坝的质量控制存在的问题1.施工过程中的材料质量控制不严格在面板堆石坝的施工过程中，需要大量使用石材、水泥、砂等材料，而这些材料的质量直接关系到整个工程的质量。

在实际的施工过程中，存在着材料质量控制不严格的情况，部分施工单位为了降低成本，采用了低质量的材料，这就容易导致面板堆石坝的强度和稳定性受到影响。

2.基础处理不到位面板堆石坝的基础处理是整个工程的关键，直接关系到工程的安全性和持久性。

在实际的施工中，存在着基础处理不到位的情况，例如在处理地基时，没有进行足够的加固处理，或者使用了低质量的材料进行基础施工，这就容易导致面板堆石坝的承载能力不足，从而影响整个工程的安全性。

3.施工人员技术水平参差不齐面板堆石坝的施工需要一定的技术水平，需要掌握一定的施工技术和经验。

在实际的施工过程中，存在着施工人员技术水平参差不齐的情况，一些施工单位为了降低成本，聘用了没有相关经验的施工人员或者没有接受过专业的培训，这就容易导致面板堆石坝的施工质量不达标。

三、解决面板堆石坝质量控制和防渗处理的措施1.加强材料质量控制在面板堆石坝的施工过程中，需要加强材料的质量控制，严格按照设计要求选用材料，严禁使用低质量的材料。

需要建立健全的材料质量检测机制，对所有进场的材料进行严格的检测和验收，确保施工材料的质量符合要求。

2.加强基础处理工作面板堆石坝的基础处理是整个工程的关键，需要加强基础处理工作。

在处理地基时，需要严格按照设计要求进行加固处理，选用高质量的材料进行基础施工，确保地基的承载能力和稳定性。
