下载文档原格式
尼龙66的主要牌号与性能01.3.6.1国产尼龙66的主要性能指标国内生产尼龙66的厂家有：黑龙江省尼龙厂、上海塑料制品十八厂、辽阳化纤工业总公司、太原合成纤维厂、神马集团、浙江衢州化工厂、宜兴太湖尼龙厂、江苏海安化工厂。
其产品主要用制造各种机械、汽车、化工、电子电气装置的零部件，特别适合用于高强度或耐磨部件，如各种齿轮、滑轮、辊轴、轴承、泵体中叶轮、风箱叶片、高压密封圈、阀座、垫片、衬套、各种壳体、工具手柄、支撑架、电缆包层、汽车灯罩等。
在电子仪器设备、继电器等电气设备中制造零件、电梯导轨、建筑装饰扶手等。
在医疗器械、体育用品和日用品上也有广泛应用，如棒球棒、滑雪板等。
也可制成薄膜后与铝箔等形成复合膜用于食品包装，如软包装饮料、罐头等。
表01-73列出了几家企业的尼龙66产品指标。
表01-73 国产尼龙66的性能指标01.3.6.2阻燃增强尼龙66的主要性能指标目前，国内尚有许多厂家从事改性尼龙66树脂的生产。
生产阻燃尼龙66和阻燃增强尼龙66的主要厂家有：黑龙江省尼龙厂、黑龙江省化工研究所、上海赛璐珞厂、广州莲花山工程塑料厂、江阴市永建化工有限公司等。
阻燃尼龙66主要用于低压电器、机床电器、广播电视工业中，制造各种阻燃零件如调压器开关、仪器仪表外壳和电子电气连接器等；生产玻纤增强尼龙66的主要厂家有：黑龙江省尼龙厂、上海德胜塑料厂、广州莲花山工程塑料厂、苏州塑料一厂等。
产品主要应用于低压电器工业，如交流接触器底座、线圈骨架、行程开关等各种要求耐火性能的介电零件中。
黑龙江省化学研究所还生产防老化尼龙。
其主要指标列于表01-74中。
表01-74 国产改性尼龙66树脂的主要性能指标01.3.6.3杜邦公司系列尼龙66产品的基本性能指标杜邦公司是主要的尼龙66生产厂家之一，其产品型号齐全，覆盖面广，满足各行各业对尼龙66树脂的不同性能要求，见表01-75。

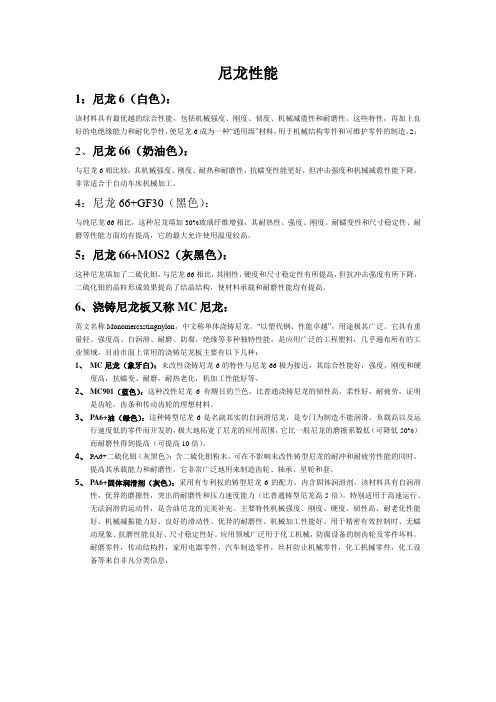

尼龙性能1：尼龙6（白色）：该材料具有最优越的综合性能，包括机械强度、刚度、韧度、机械减震性和耐磨性。
这些特性，再加上良好的电绝缘能力和耐化学性，使尼龙6成为一种“通用级”材料，用于机械结构零件和可维护零件的制造。
2：2、尼龙66（奶油色）：与尼龙6相比较，其机械强度、刚度、耐热和耐磨性，抗蠕变性能更好，但冲击强度和机械减震性能下降，非常适合于自动车床机械加工。
4：尼龙66+GF30（黑色）：与纯尼龙66相比，这种尼龙填加30%玻璃纤维增强，其耐热性、强度、刚度。
耐蠕变性和尺寸稳定性、耐磨等性能方面均有提高，它的最大允许使用温度较高。
5：尼龙66+MOS2（灰黑色）：这种尼龙填加了二硫化钼，与尼龙66相比，其刚性，硬度和尺寸稳定性有所提高，但抗冲击强度有所下降，二硫化钼的晶粒形成效果提高了结晶结构，使材料承载和耐磨性能均有提高。
6、浇铸尼龙板又称MC尼龙：英文名称Monomercastingnylon，中文称单体浇铸尼龙。
“以塑代钢、性能卓越”，用途极其广泛。
它具有重量轻、强度高、自润滑、耐磨、防腐，绝缘等多种独特性能。
是应用广泛的工程塑料，几乎遍布所有的工业领域。
目前市面上常用的浇铸尼龙板主要有以下几种：1、MC尼龙（象牙白）：未改性浇铸尼龙6的特性与尼龙66极为接近，其综合性能好，强度，刚度和硬度高，抗蠕变、耐磨，耐热老化，机加工性能好等。
2、MC901（蓝色）：这种改性尼龙6有醒目的兰色，比普通浇铸尼龙的韧性高，柔性好，耐疲劳，证明是齿轮，齿条和传动齿轮的理想材料。
3、PA6+油（绿色）：这种铸型尼龙6是名副其实的自润滑尼龙，是专门为制造不能润滑、负载高以及运行速度低的零件而开发的，极大地拓宽了尼龙的应用范围，它比一般尼龙的磨擦系数低（可降低50%）而耐磨性得到提高（可提高10倍）。
4、PA6+二硫化钼（灰黑色）：含二硫化钼粉末，可在不影响未改性铸型尼龙的耐冲和耐疲劳性能的同时，提高其承载能力和耐磨性，它非常广泛地用来制造齿轮、轴承、星轮和套。
聚酰胺（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
其命名由合成单体具体的碳原子数而定。
是美国最大的化学工业公司──杜邦公司著名化学家卡罗瑟斯和他的科研小组发明的。
聚酰胺板是最重要的工程塑料。
该产品应用广泛，几乎覆盖每一个领域，是五大工程塑料中应用最广的品种。
目前市面上常用的聚酰胺板主要有以下几种：1：聚酰胺6（白色）：该材料具有最优越的综合性能，包括机械强度、刚度、韧度、机械减震性和耐磨性。
这些特性，再加上良好的电绝缘能力和耐化学性，使尼龙6 成为一种“通用级”材料，用于机械结构零件和可维护零件的制造。
2：聚酰胺66 （奶油色）：与尼龙6 相比较，其机械强度、刚度、耐热和耐磨性，抗蠕变性能更好，但冲击强度和机械减震性能下降，非常适合于自动车床机械加工。
3：聚酰胺4.6 （红棕色）：与普通尼龙相比，尼龙4.6的特点是刚性保存力强，耐蠕变性好，在较宽的温度范围内，更耐热老化，因此，尼龙4.6用于尼龙6、尼龙66、POM 和PET在刚度、抗蠕变、耐热老化、疲劳强度和耐磨性能方面所达不到要求的“较高的温度领域”（80 -150 ℃）4：聚酰胺66+GF30（黑色）：与纯尼龙66相比，这种尼龙填加30% 玻璃纤维增强，其耐热性、强度、刚度。
耐蠕变性和尺寸稳定性、耐磨等性能方面均有提高，它的最大允许使用温度较高。
5：聚酰胺66+MOS2 （灰黑色）：这种尼龙填加了二硫化钼，与尼龙66相比，其刚性，硬度和尺寸稳定性有所提高，但抗冲击强度有所下降，二硫化钼的晶粒形成效果提高了结晶结构，使材料承载和耐磨性能均有提高。
聚酰胺板的特性：聚酰胺板的机械强度、刚度、硬度、韧性高、耐老化性能好、机械减振能力好、良好的滑动性、优异的耐磨性、机械加工性能好、用于精密有效控制时、无蠕动现象、抗磨性能良好、尺寸稳定性好。
东莞市斐祥塑胶材料有限公司。
尼龙-66常用分子量尼龙-66是一种常用的合成纤维材料，它具有优异的物理性能和化学稳定性。
下面将对尼龙-66的常用分子量进行详细介绍。
尼龙-66是由尼龙6和尼龙66两种材料合成而成的。
尼龙-66的常用分子量范围在20,000至30,000之间。
分子量越高，尼龙-66的物理性能越好。
尼龙-66的高分子量使得其具有较高的强度和刚度。
它具有优异的拉伸强度和模量，能够承受较大的拉力而不易断裂。
同时，尼龙-66还具有良好的耐磨性和耐热性，能够在高温环境下保持较好的性能。
尼龙-66的高分子量还赋予了它优异的耐化学性能。
它能够抵抗许多化学品的侵蚀，包括油、溶剂和酸碱等。
这使得尼龙-66在工业领域中广泛应用，例如制造化工设备、汽车零部件和电子产品等。
尼龙-66还具有良好的耐磨性和耐疲劳性。
它能够抵抗重复加载和摩擦带来的损伤，因此在制造高负荷和高摩擦部件时表现出色。
尼龙-66的高分子量保证了其在使用过程中的稳定性和耐久性。
尼龙-66的分子量对其加工性能也有一定影响。
较高的分子量使得尼龙-66的熔点较高，熔融黏度较大。
这要求在加工过程中需要较高的温度和较大的压力，以确保尼龙-66能够充分熔化和流动。
尼龙-66的分子量还会影响其溶解性和吸水性。
较高分子量的尼龙-66更难溶解于溶剂中，并且吸水性较低。
这使得尼龙-66在湿润环境中具有较好的稳定性和耐久性。
尼龙-66的常用分子量在20,000至30,000之间，这一范围内的尼龙-66具有优异的物理性能和化学稳定性。
它在工业领域中得到广泛应用，特别是在制造高强度、耐磨和耐热部件方面表现出色。
尼龙-66的分子量对其加工性能和吸水性也有一定影响，需要在实际应用中进行合理选择。
希望通过本文的介绍，读者对尼龙-66的常用分子量有更深入的了解。
尼龙66和尼龙6的比较作者：张庆财来源：《中国化工贸易·上旬刊》2017年第06期摘要：目前，在聚酰胺纤维生产中，尼龙66和尼龙6是主要的两个品种，二者产量占整个聚酰胺纤维产量的90%以上。
其中尼龙66在帘子线生产中占比一直高于尼龙6，业界对尼龙66和尼龙6的发展前景也一直存在着争论。
本文主要对尼龙66和尼龙6进行对比研究。
关键词：尼龙66；尼龙6；比较尼龙66与尼龙6是聚酰胺纤维生产中有着不同的历史，本文主要针对二者在物理化学性质、产品性能及聚合纺丝过程进行对比，分析二者的差异及应用前景。
1 物理化学性质对比尼龙66盐是尼龙66的单体，其单体由己二胺与己二酸反应生成，然后对生成的尼龙66盐进行缩聚脱水，可得到尼龙66，其分子式为：-[NH（CH2）NHOC（CH2）4CO]n-。
己内酰胺是尼龙6的单体，对己内酰胺进行开环聚合，即可得到尼龙6，其分子式为：-[HN（CH2）5CO]n-。
从两种纤维的分子式及结构可看出，具有很强的相似性。
分子内的甲基基团在平面内以锯齿形排列，氢键作为羟基、酰胺基与相邻分子连接的载体，二者之间的区别在于，尼龙66的氢键结合更加牢固。
所以，尼龙66与尼龙6的物力化学性质比较类似，但在熔点方面，尼龙66（258℃）明显高于尼龙6（218℃），所以尼龙66制成的纤维性能相对更好，其耐高温能力更强。
2 尼龙66和尼龙6产品的比较尼龙66和尼龙6同属聚酰胺树脂类，其性能相近，应用领域基本相同。
但尼龙66在性能上和尼龙6相比有其独特的优势。
下表对比了尼龙66和尼龙6的性能。
从表中可以看出尼龙66和尼龙6相比在终端应用中表现出独特的性能优势。
基于上表列出的特性，因此和尼龙6相比较，尼龙66在各细分市场中具有下列的主要优势：①总体上，尼龙66具有更高的拉伸强度、更好的耐磨性和更高熔点温度，因此耐热性能更好；②在加弹丝方面，尼龙66比尼龙6有更优越的高速加工性能、更高的弹性和回复性、弹性更持久和强度更高；③在应用于针织和机织织物时，尼龙66比尼龙6热定型温度适应性宽，染色以及与氨纶加工的兼容性好；④尼龙66比尼龙6染色光牢度优良，有更宽的色板；⑤尼龙66比尼龙6有良好的染色耐水洗牢度，可以延长服装的寿命。
它的出现解决了长期困扰铝门窗行业发展的大问题：即以铝合金门窗为代表的金属门窗不节能的问题。
这些年来随着相关行业标准的出台对隔热条质量要求也愈加严格，以聚氯乙烯(即PVC)为代表的不合格产品正在退出隔热条市场,而玻纤增强的尼龙66隔热条正以惊人的速度发展,预计2005年玻纤增强尼龙66隔热条市场用量可达一亿米以上。
玻纤增强的尼龙66隔热条无论在建材领域或是塑料加工界都属于新产品,在我们的销售工作当中我们感觉到客户对此产品确实也比较陌生。
为了加深用户对玻纤增强尼龙66隔热条的认识,同时也为了使优质的隔热条能尽快占领市场,我们计划撰写系列技术文章,对玻纤增强尼龙66隔热条的材料特性做阐述,欢迎读者与我们一起讨论。
1 选用玻璃纤维增强的理由尼龙66是性价比很高的工程塑料,具有较高的机械强度和很好的耐热性。
但尼龙66本质是合成的有机高分子材料,它也具有高分子材料本身固有的特性,即蠕变特性。
所谓的蠕变性就是指塑料材料在一定的外应力作用下，其形变随时间增加而增加的现象。
未经增强改性的尼龙66是不可能直接做成隔热条使用的。
如果真的采用未经增强改性的尼龙66,我们可以想象在窗框和玻璃重量作用下，这种纯尼龙66隔热条将会随时间延长而逐渐变形，所造成的后果将不堪设想。
为了抑制尼龙66的蠕变性可加入多种填充物进行改性,国内外的实验已经证明,在所有增强填充物中玻纤对蠕变的抑制效果是最好的! 其次经玻纤增强后的尼龙66在强度、刚性和热变形温度方面都有大幅度提高，如加入25wt%以上玻纤增强的尼龙66比抗张强度可达1500以上，这与硬铝或合金钢的比抗张强度（1500-1600）相当，真正实现了隔热条与铝合金在力学性能上的匹配。
此外纯尼龙66的线膨胀系数是7*10－5K－1，这一数值是铝合金的近三倍，而加入25wt%以上玻纤增强后尼龙66线膨胀系数可降至(2.5～3)* 10－5K－1,与铝合金的线膨胀系数非常接近，这样就避免了由于热胀冷缩作用导致隔热条从型材间脱落的危险。
无数实验已证明，在尼龙66所用增强填充物中唯有玻璃纤维增强的尼龙66才有可能达到与铝合金相同的线膨胀系数！虽然玻纤的加入能大幅提高或改善尼龙66的诸多性能,但其不利影响也是显而易见的:玻纤的加入使尼龙66原有的光滑表面变的粗糙,从而影响到产品的表面质量;另外玻纤对加工设备的磨损十分严重,大大增加了机器方面的损耗费用。
因此玻纤增强尼龙66隔热条的生产技术是一项高端技术,目前国内能完全掌握该生产技术的厂家并不多。
现在市面上多个厂家在销售尼龙66隔热条,它们都声称其中的填充增强物为玻纤,可经检测发现事实并非如此: 有的完全采用廉价的矿物(如碳酸钙、滑石粉等)进行填充,这类矿物填充除了带来成本降低之外,对隔热条其它性能(如强度、线膨胀系数等)的改善极为有限；有的采用大部分矿物与少量玻纤(低于10wt%)混合填充的办法进行增强,殊不知玻纤含量如达不到一定程度(一般不少于25 wt%)其增强作用会大打折扣；还有更假的非但填充增强物不能保证是玻纤,连尼龙66
都要在里面添加一些如聚丙烯,聚醋酸乙烯等之类的非工程塑料!玻纤增强的尼龙66隔热条从二十世纪七十年代就开始应用在欧洲隔热铝合金门窗上,欧洲三十年隔热门窗发展历程已雄辩地证明带玻纤增强尼龙66隔热条的节能门窗的节能效果、使用安全性、气密性等指标是完全符合要求的！2 玻璃纤维在隔热条里的取向问题在隔热条里起增强作用的玻纤通常由E型玻璃熔融后由熔炉中抽出纤维状细丝制成，其化学成分是钙-铝的硅酸盐。
E型玻纤具有优良的力学性能，还有很好的耐热性、耐腐蚀性和尺寸稳定性。
隔热条的成型加工要通过挤出机来完成，在挤出过程中，尼龙66熔体中的聚合物分子链不可避免地受挤出机的剪切作用，这种剪切作用力方向与挤出方向是一致的，因此加工时尼龙66分子链会沿着挤出方向排列取向（即分子链沿挤出方向伸展以减少阻力）。
作为尼龙66熔体中的增强填充材料的玻纤本身具有很高的长径比（通常在50-100之间），它也受挤出机剪切作用而取向，但二者取向有明显差别：尼龙66分子链具有粘弹性因此当其熔体从挤出机挤出时由于剪切力瞬间消失，尼龙66分子链马上收缩回弹；玻纤不具有尼龙66特性，其刚性是主要的，故玻纤沿挤出方向的取向是不会消失的，且这种取向很快随尼龙66熔体的冷却定型而被“冻结”。
从以上分析可以看出，隔热条里玻纤分布大致上会沿挤出方向取向，即沿隔热条纵向方向取向。
这一点还可以从以下隔热条纵向和横向抗拉强度的比较看出。
我们取了市面上销售的25%玻纤增强尼龙66隔热条，分别检测它们的纵向和横向抗拉强度，平均来说，中间厚度为1.8mm的I型隔热条的纵向抗拉强度在130MPa，而其横向抗拉力F1为131N/mm，如果要把横向抗拉力换算成单位面积上受的力F2（即强度Pa单位），则有如下换算关系：F2(Pa) = F1(N) / m2 =[131 /(1*1.8)]*106 Pa=72.8MPa把换算后的横向抗拉强度F2与隔热条纵向抗拉强度进行比较可以看出，隔热条纵向抗拉强度远远大于其横向抗拉强度，造成这种现象的原因正是因为隔热条里的玻纤沿加工挤出方向取向，故隔热条在沿玻纤取向方向上的强度（即纵向抗拉强度）远大于垂直纵向方向的横向抗拉强度。
个别厂家宣传其隔热条产品中的玻纤不存在取向问题，并且以电镜照片加以证明，我们认为从科学的角度来说这是对消费者的误导！电镜照片只是将隔热条很小的局部部分放大，并不能代表玻纤在隔热条里的总体分布情况。
隔热条的生产方式决定了玻纤在隔热条里是沿挤出方向取向的，而隔热条在纵、横向抗拉强度方面的显著差异就更证明了这一点！3 如何保证玻纤在隔热条里增强效果的最大化？玻纤与尼龙66是两种化学成分完全不同的材料，要实现玻纤对尼龙66增强效果的最大化必须克服许多技术难题。
我们经过多年研发，采用以下技术成功地实现了玻纤对尼龙66的最大增强效果：1．独特的偶联剂配方最大限度地保证了玻纤与尼龙66界面粘结强度，这是玻纤在尼龙树脂基体起增强作用的基础。
2．针对尼龙66分子结构特点，选用无机/有机复配的方法，
研制出尼龙66专用热稳定剂，保持尼龙66分子在加工过程中不断链，确保基体树脂的高性能。
3．最优化的混合工艺使玻纤在尼龙66里被剪切成合适的长度，这一长度避免了由于玻纤长径比过大或过小而使其增强效果受到削弱。
4．使用特殊螺杆结构来保证挤出机对物料的塑化，使隔热条生产能稳定连续地进行，同时这种螺杆结构亦能最大限度减少物料在螺杆的停留避免其降解。
4 结束语带玻纤增强的尼龙66隔热条可以说是新型建材，由此产生的隔热型材更是铝门窗行业的一场节能革命。
正确而深刻地认识玻纤增强尼龙66隔热条材料的本质对推动隔热条的普及和发展无疑是有利的，也只有这样才能让业界多些呼吁使用高性能隔热条的声音，少些使用那些假冒伪劣产品，为隔热铝门窗行业健康、有序、持续地发展创造一个良好的氛围。
