造气车间低温甲醇洗试题一、填空题1、当丙烯压缩机排气温度突然下降5.6度时，会发生“（排气温度下降过快）”报警，当压缩机排气温度突然下降11度时，会发生“（排气温度下降过快）”停机，“Auxiliary Input1 警告”指的是（经济器液位高报警），“高液位停机”指的是（经济器液位高停机），油位低停机指的是（油分离器中油位过低停机），“Auxiliary Input 2 停机”指的是（电机稀油站故障停机），“Auxiliary Input 3 停机”指的是（电机冷却水漏水故障停机），“Auxiliary Input 5 警告”指的是（气液分离器液位高报警），“Auxiliary Input 6 停机”指的是（气液分离器液位高停机），COMPRESSOR AUXILIARY SHUTDOWN”指（压缩机辅助触点停机），“MODE 1 ALARM”指出(吸气压力过低报警)，压缩机进口过热控制范围：(5-10度)；必须大于(3)度，绝不允许为(负值)。
2、在现场巡检时应检查泵的（电机电流），（进出口压力），（轴承温度），（泵体振动情况），（泄露情况），（润滑油情况）。
3、低温甲醇洗的甲醇消耗是（60）kg/h。
4、当无压力信号输入时，调节阀打开，当有压力信号输入时，调节阀关闭，此阀为（气闭）阀，用（FO）表示。
5、低温甲醇洗系统接气应具备的条件有：（甲醇循环以最低循环量循环正常），（进T1601塔贫甲醇温度低于-20℃），（T1604塔运行正常），（T1605塔运行正常），（喷淋甲醇至少投用半小时），（气提氮气至少投用半小时）。
6、使气体从溶液中解析出来的方法有（加热），（减压），（蒸馏），（气提）。
7、T1603的设计压力是（0.17MPa）,T1604安全阀起跳压力是（0.455MPa）。
二、名词解释：1. 气提: 是指采用一种气体介质（一般为惰性气体）破坏原气液两相平衡而建立一种新的气液平衡状态，使溶液中的某一组分由于分压降低而解吸出来，从而达到气液分离的目的。
低温甲醇洗练习题1、什么叫溶解度？答：在一定温度下，溶质在100克溶剂中达到溶解平衡时所溶解的克数。
2、什么叫平衡溶解度？答：在一定温度和压力下，达到平衡时，吸收质在汽-液两相中的浓度不再改变，他是吸收过程进行的极限，把达到平衡时吸收质在液相中的浓度称为平衡溶解度。
3、亨利定律的具体内容是什么？答：在一定温度下，气、液相达到平衡时，可溶气体在液相的摩尔分数XA与该气体在气相中的平衡分压PA成正比，这就是亨利定律。
即PA=E×XA。
其中，XA指液相中溶质的摩尔分数，PA指溶质在气相中的平衡分压，E指比例常数，称亨利系数。
4、影响吸收操作的因素有哪些？答：①气流速度。
②气／液比。
③温度。
④压力。
⑤吸收剂纯度。
5、什么叫液泛？怎么避免液泛？答：造成塔内液体倒流的现象叫液泛，液泛时塔的压差将大幅增大。
要避免液泛，首先要控制适当的液／气比及空速。
同时保证液体不发泡，提高吸收剂的纯度，塔板要清洁无污。
6、如何提高塔板效率？答：①控制合适的液气比。
②塔板的水平度要合乎要求。
③塔板无漏液现象。
④吸收剂纯度高，不发泡。
⑤塔板上无脏物，垢物，保证液层厚度。
7、什么叫精馏段，什么叫提馏段？一般原料进入的那层塔板叫进料板，进料板以上的塔段称为精馏段，进料板以下的塔段包括进料板成为提馏段。
8、使气体从溶液中解析出来的方法有哪些？①减压。
②加热。
③汽提。
④蒸馏。
9、低温甲醇洗有哪些工艺流程，各自的特点是什么？答：目前，低温甲醇洗工艺国外有林德工艺和鲁奇工艺二种流程，二者在基本原理上没有根本区别，而且技术都很成熟。
两家专利在工艺流程设计、设备设计和工程实施上各有特点；国内大连理工大学经过近20年的研究，也开发成功了低温甲醇洗工艺软件包，并获得了国内两项专利。
⑴林德低温甲醇洗工艺采用林德的专利设备―高效绕管式换热器，换热效率高，特别是多股物流的组合换热，节省占地、布置紧凑，能耗低；高效绕管式换热器需要国外设计，可国内制造。
净化低温甲醇洗考题库完整净化低洗考试题库一、填空题1．在标准状态下，甲醇的沸点64.7℃、熔点是-97.68℃、燃点是464℃、闪点是12℃、临界温度是240℃、临界压力是78.7atm、在20℃时甲醇的比重是0.791t/m3；2．热量传递的方式传导、对流、辐射；3．提高传热速率的途径有增大传热面积、提高传热温差、提高传热系数；4．精馏就是采用多次部分汽化和多次部分冷凝的蒸馏方式得到高纯度的产品；5．通过加热使溶液里的某一组分汽化而使溶液增浓的操作叫蒸发；6．低温甲醇洗工号的任务是将合成工艺气中的CO2脱除，并使净化气中CO2小于20ppm、H2S小于0.1ppm；7．低温甲醇洗工段二氧化碳产品气的成分大于98.5％；8．C2801、C2802、C2803、C2804为浮阀塔；9．C2803气提氮管线设计为倒U型的目的是为了防止甲醇液倒流进入气提氮管线；10．使气体从溶液中解析出来的方法有减压、加热、气提、蒸馏；11．当泵入口的绝对压力小于该液体的饱和蒸气压时,液体就在泵的入口出沸腾,产生大量的气泡冲击叶轮、泵壳、泵体、发生震动和不正常的噪音，甚至使叶轮脱屑、损坏，伴随着泵的扬程、流量、效率都急剧的下降，此现象叫做泵的气蚀现象。
12．C2805底温度控制的依据是C2805塔底部温度控制水在操作压力下的沸点温度，保证塔底组分含水99.5%；13．低温甲醇洗装置开车后甲醇消耗主要在C2804顶部、C2805底部；14．喷淋甲醇是在导气前半个小时投用；15．气开阀FC表示，气关阀用FO表示；16．低温甲醇洗系统C2801、C2802、C2803装有除沫器；17．由P2804送出的贫甲醇经由E2818、E2809、E2822、E2808换热器；18．分子筛完成一个循环的步骤分为8步，分别是：切换、卸压、预热、加热、冷却、充压、并联一、并联二；19．分子筛主要活性成分是AL2O3、SIO2；20．分子筛吸附的主要成分是CO2、CH3OH；21．吸附过程是放热。

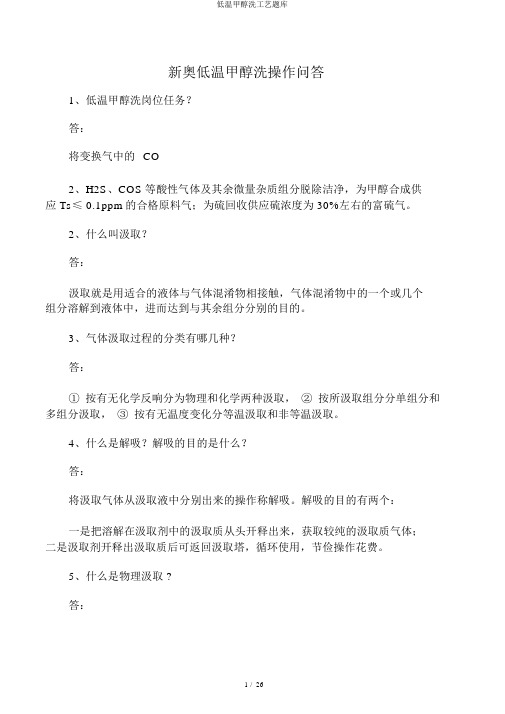

新奥低温甲醇洗操作问答1、低温甲醇洗岗位任务？答：将变换气中的CO2、H2S、COS等酸性气体及其余微量杂质组分脱除洁净，为甲醇合成供应 Ts≤ 0.1ppm的合格原料气；为硫回收供应硫浓度为 30%左右的富硫气。
2、什么叫汲取？答：汲取就是用适合的液体与气体混淆物相接触，气体混淆物中的一个或几个组分溶解到液体中，进而达到与其余组分分别的目的。
3、气体汲取过程的分类有哪几种？答：① 按有无化学反响分为物理和化学两种汲取，② 按所汲取组分分单组分和多组分汲取，③ 按有无温度变化分等温汲取和非等温汲取。
4、什么是解吸？解吸的目的是什么？答：将汲取气体从汲取液中分别出来的操作称解吸。
解吸的目的有两个：一是把溶解在汲取剂中的汲取质从头开释出来，获取较纯的汲取质气体；二是汲取剂开释出汲取质后可返回汲取塔，循环使用，节俭操作花费。
5、什么是物理汲取 ?答：若溶入溶剂中的气体不与溶剂发生显然的化学反响，此种过程叫物理吸收。
6、什么是化学汲取 ?答：若气体溶解后与溶剂或早先溶于溶剂里的其余物质进行化学反响，这类过程称为化学汲取。
7、什么是溶解度 ?答：在必定温度下，溶质在100 克溶剂中达到溶解均衡时所溶解的克数。
8、什么是均衡溶解度 ?答：在必定温度和压力下，达到均衡时，汲取质在气—液两相中的浓度不再改变，它是汲取过程进行的极限，把达到均衡时，汲取质在液相中的浓度称为均衡溶解度。
9、什么是分压力 ?答：在气体或液体的混淆物中，某一组份所拥有的压力等于该组份的浓度比乘以系统的总压力，该组份的压力为分压力。
10、拉乌尔定律 ?答：溶液中溶剂的蒸汽压等于纯溶剂的蒸汽压与其摩尔分数的乘积，这就是拉乌尔定律。
用数学公式表示为：P1=P·X1P—同一温度下纯溶剂的蒸汽压P1—溶液中溶剂的蒸汽压X1—溶液中溶剂的摩尔分数11、亨利定律的详细内容是什么？答：在必定温度下，气、液相达到均衡时，可溶气体在液相的摩尔分数 XA与该气体在气相中的均衡分压 PA成正比，这就是亨利定律。
低温甲醇洗工段应知应会题低温甲醇洗工段应知应会题集01、如何提高塔板效率？答：（1）控制合适的汽液比（2）塔板的水平度要合乎要求（3）塔板无漏液现象（4）吸收剂纯度高，不发泡（5）塔板上无脏物、垢物、保证液层厚度02、甲醇的特性是什么？答：甲醇是饱和醇中最简单的一种，在一般情况下，纯甲醇是无色的，易挥发的可燃液体，并与乙醇相似的气味，与水能以任意比例混合。
在标准状态下，甲醇的沸点为64.7°C，熔点-97.68°C，燃点464°C，临界温度240°C，临界压力78.7atm，在20°C时，甲醇的比重为0.791t/m303、低温甲醇洗有哪些工艺流程，各自的特点是什么？答：目前，低温甲醇洗工艺国外有林德工艺和鲁奇工艺二种流程，二者在基本原理上没有根本区别，而且技术都很成熟。
两家专利在工艺流程设计、设备设计和工程实施上各有特点；国内大连理工大学经过近20年的研究，也开发成功了低温甲醇洗工艺软件包，并获得了国内两项专利。
⑴林德低温甲醇洗工艺采用林德的专利设备―高效绕管式换热器，换热效率高，特别是多股物流的组合换热，节省占地、布置紧凑，能耗低；高效绕管式换热器需要国外设计，可国内制造。
在甲醇溶剂循环回路中需设置甲醇过滤器除去FeS、NiS等固体杂质，防止其在系统中积累而堵塞设备和管道。
一般采用氮气气提浓缩硫化氢。
⑵鲁奇低温甲醇洗工艺未采用绕管式换热器，换热器均为管壳式，所有设备可在国内设计和制造，投资可节省。
甲醇溶液循环量相对较大，相对于林德流程能耗较高，吸收塔的尺寸也较大。
系统冷量全部由外部提供，冷量需求量大。
⑶大连理工大学低温甲醇洗工艺大连理工大学从1983年开始进行低温甲醇洗工艺过程的研究，在国内申请有两项专利技术。
经改进后该技术采用六塔流程，与林德工艺相似，但冷量需求比林德工艺高。
德州化肥厂国产化大氮肥、渭河化肥厂20万吨甲醇等项目采用了该技术。

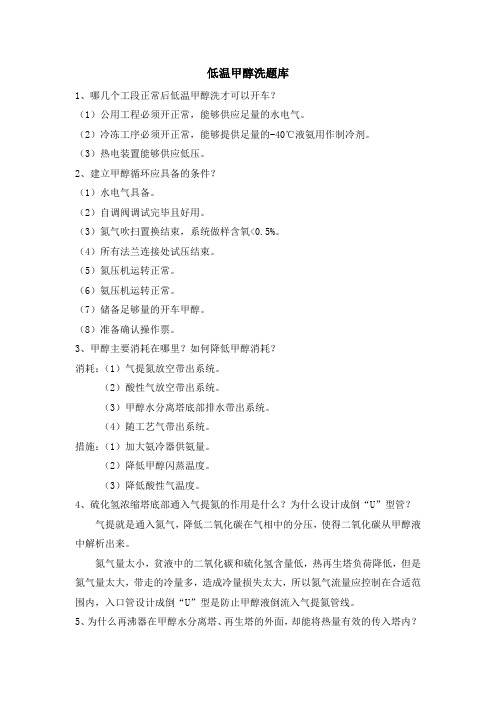

低温甲醇洗题库1、哪几个工段正常后低温甲醇洗才可以开车？（1）公用工程必须开正常，能够供应足量的水电气。
（2）冷冻工序必须开正常，能够提供足量的-40℃液氨用作制冷剂。
（3）热电装置能够供应低压。
2、建立甲醇循环应具备的条件？（1）水电气具备。
（2）自调阀调试完毕且好用。
（3）氮气吹扫置换结束，系统做样含氧<0.5%。
（4）所有法兰连接处试压结束。
（5）氮压机运转正常。
（6）氨压机运转正常。
（7）储备足够量的开车甲醇。
（8）准备确认操作票。
3、甲醇主要消耗在哪里？如何降低甲醇消耗？消耗：（1）气提氮放空带出系统。
（2）酸性气放空带出系统。
（3）甲醇水分离塔底部排水带出系统。
（4）随工艺气带出系统。
措施：（1）加大氨冷器供氨量。
（2）降低甲醇闪蒸温度。
（3）降低酸性气温度。
4、硫化氢浓缩塔底部通入气提氮的作用是什么？为什么设计成倒“U”型管？气提就是通入氮气，降低二氧化碳在气相中的分压，使得二氧化碳从甲醇液中解析出来。
氮气量太小，贫液中的二氧化碳和硫化氢含量低，热再生塔负荷降低，但是氮气量太大，带走的冷量多，造成冷量损失太大，所以氮气流量应控制在合适范围内，入口管设计成倒“U”型是防止甲醇液倒流入气提氮管线。
5、为什么再沸器在甲醇水分离塔、再生塔的外面，却能将热量有效的传入塔内？因为采用了自然循环加热的方法，换热器内列管常高于液面，热源温度高于甲醇的沸点，当对列管内甲醇加热时，甲醇不断气化上升，由于甲醇蒸汽的密度远低于甲醇液体的密度，这样由于密度差而形成推动力，甲醇不断气化上升进入塔内，塔底的液体甲醇就不断进入换热器被蒸汽加热，从而形成自然循环，使塔内甲醇不断获得热量。
6、什么叫泵的气蚀现象？如何防止气蚀现象？当泵入口处绝对压力小于该液体饱和蒸汽压时，液体就在泵入口处沸腾，产生大量气泡冲击叶轮、泵壳、泵体发生震动和不正常的噪音，甚至使叶轮脱屑、开裂和损坏，伴随着泵的流量、扬程、效率都急剧下降，这种现象称为泵的气蚀现象。
1.什么叫饱和蒸气压？在一定温度下，气液两相处于动态平衡的状态，称它为饱和状态，此时的气相称为饱和蒸气，饱和蒸气具有的压力称为饱和蒸气压。
2.什么叫蒸发？通过加热使溶液里某一组分气化而将溶液增浓的操作叫蒸发。
3.什么叫蒸馏？蒸馏分离的依据是什么？利用液体混合物在一定压力下各组分挥发度的不同已达到分离的目的，这种过程叫蒸馏。
蒸馏分离的依据是各组分之间沸点有一定的差别。
4.影响吸收的因素有哪些？气流速度，气液比，温度，压力，吸收剂纯度。
5.什么叫液泛?如何避免液泛?造成塔内液体倒流的现象叫液泛，此时塔的压差将大幅度增加。
要避免液泛,首先要控制适当的气液比及空速﹙负荷﹚,同时保证液体不发泡,提高吸收剂纯度,塔板清洁无污.6.如何提高塔板效率?1.控制合适的气液比2.塔板的水平度要合乎要求3.塔板无漏液现象,4.吸收剂纯度高,5.塔板清洁无污,保持液层厚度.7.什么叫精馏?气液两相在塔中逆流接触,在同时进行多次部分气化和部分冷凝过程中,发生热量和质量的传递,使混合液得到分离的操作.8.什么叫精馏段?什么叫提馏段?一般原料进入的那层塔板称为进料板,进料板以上的塔段叫精馏段,进料板以下包括进料板的塔段叫提馏段.9.使气体从溶液中解析出来的方法有哪些?减压,加热,汽提,蒸馏.10.硫化氢富气浓度低如何调整?1.检查气体氮量,适当增加流量,2.检查硫化氢增浓管线流量,适当增加循环量,3.检查K005精馏状况,提高TI084温度,4.可适当降低他闪蒸段压力,5.在保证产品质量前提下,适当提高系统温度.11.什么叫泵的汽蚀现象?如何防止?当泵入口处液体压力小于该液体饱和蒸气压时,液体就在泵入口处沸腾,产生大量气泡,冲击叶轮,泵壳,泵体发生振动和不正常的噪音,甚至使叶轮脱屑,开裂和损坏.伴随着泵的流量,扬程,效率都急剧下降,这种现象称为汽蚀.为防止此现象,必须考虑泵的安装高度及液体温度使泵在运转时,泵入口的压力大于液体的饱和蒸气压.12.离心泵在启动前为什么要排气?如不排气,则泵壳内存有气体,由于气体的密度小于液体的密度,使产生的离心力较小,造成吸入口压力低,难以将液体吸入泵内,泵不能输送液体.同时,气不完全排除,易产生气缚现象.13.热量传递的方式有哪些?热传导,热对流,热辐射.14.提高传热速率的途径有哪些?1.增大传热面积,2.提高冷热流体的平均温差,3.提高传热系数.15.为什么换热器多采用逆流的形式?在换热器中,传热的平均温差标志着传热量的大小,在逆流,顺流,叉流中,逆流换热器的平均温差最大,因此,在无特殊情况下,换热器多采用逆流的形式.16.什么叫节流?常用的节流装置有哪些?节流,既当流体在管道中遇到一缩孔或阀门后,,其压力降低,体积膨胀的过程,常用的装置有;孔板,减压阀,喷嘴,文丘里管及文丘里喷嘴.17.K009塔底加碱的作用是什么?为了防止有机物在酸性环境条件下生成聚合物而使设备结垢堵塞. 18.用甲醇做吸收剂有何特点?1.甲醇具有较强的选择吸收性,2.气体净化程度高,3.甲醇在低温下粘度小,吸收能力强,动力消耗和运装费用较低,4.甲醇可循环利用,5.甲醇具有很高的热稳定性和化学稳定性,6.甲醇可大批量生产,市场丰富.19.甲醇对煤气中杂质吸收循序?S二硫化碳＞S硫氧碳＞S硫化氢＞S二氧化碳＞S甲烷＞S一氧化碳＞S氮气＞S氢气.20.化工管路保温保冷的目的是什么?减少热损和冷损,改善劳动环境.21.回流比对精馏有什么影响?精馏产品的纯度,在塔板数一定的情况下,取决于回流比的大小.回流比大使所得到的气相产品纯度高,液相产品纯度就低;,回流比小时,情况相反.22.工业生产中为什么选用水作为冷却介质?1.来源丰富,价格低;2.化学稳定性好,不易分解;3.热容量大;4.流动性好,已于输送和分配;5.沸点高,在通常温度下,不宜汽化.23.什么叫气开,关阀?各用什么符号表示?气开阀,当无压力信号输入时,调节阀关闭,当有压力型号时,调节阀打开,用FC表示；反之称为气关阀，用FO表示。
低温甲醇洗岗位练兵考试试卷及答案（本卷共5类题型，共45道题，满分100分；笔试，闭卷，考试时间100分钟）姓名：总得分：一、填空题（本大题共20小题，每小题1分，共20分）1、冷态泵隔离时应先关出口阀，再关限流孔板管线上阀门，然后再关入口阀，防止泵超压和机封损坏。
2、塔盘清洗管线的投用以除去塔盘上的聚积脏物，清洗是连续操作的。
3、当停车检修塔器，置换后，分析氧含量在≥ 20% 。
4、甲醇循环量过大对系统的影响有系统温度高，易造成塔泛，增加动设备负荷，5、导气前要打开旁路阀均压的目的是防止前后工段压差过大损坏设备。
6、喷淋甲醇的作用是防止粗煤气所带的饱和水蒸汽冷凝后结冰堵塞管道。
7、原始开车时，系统N2置换，干燥合格O2≤ 0.5% ，露点≤ -30℃。
8、能源计量是指在能源流程中，对各环节的数量、质量、性能参数、相关的特征参数等进行检测、度量、计算。
9、能源统计台帐分统计报表台帐、专项指标台帐、历史资料台帐、分析研究台帐、能源管理台帐。
10、节能可以促进生产、降低成本、提高利润、增加积累。
11、影响吸收的因素有气流速度，气液比，温度，压力，吸收剂纯度2、53＃伴有热风的泵有53P01 、53P02 、53P03 、53P04 、53P05 。
13、使气体从溶液中解析出来的方法有减压、加热、气提、汽提、蒸馏。
14、K001预洗的目的是将粗煤气中大量的气态轻油、氨、水、氰化氢、不饱和碳氢化合物及高沸点的杂质脱出,以免进入主洗段造成甲醇污染,影响吸收和再生.15、深化双基建设是指深化基层建设和基础建设。
16、500#甲醇损失主要在系统气相带出，轻粗苯中甲醇带出，K09塔底废水带出，系统跑冒滴漏。
二、单项选择题：（本大题共10小题，每小题1分，共10分）1、在500#主洗部分的K05的主要作用是（B ）A、闪蒸二氧化碳B、闪蒸硫化氢2、设计上硫化氢浓缩管线在下列哪条管线上（ B ）A、在K05塔的一段闪蒸气管线上；B、在K05塔的二段闪蒸气管线上；3、硫化氢浓缩管线的作用是（ A ）A、为硫回收装提供较高浓度的酸性气B、为了更好的将系统中的硫化氢闪蒸出来。
低温甲醇洗题库200净化车间低温甲醇洗200题1.硫化氢富气浓度低如何调整?答：(1). 检查T61304Ⅱ段气提氮量,适当增加流量(2)检查硫化氢增浓管线流量,适当增加回流气量。
(3).检查热再生塔二段精馏状况,提高塔底温度(4).可适当降低热再生塔一段闪蒸压力,(5).在保证产品质量前提下,适当提高系统甲醇温度.2.甲醇对粗煤气中杂质吸收循序?答：二硫化碳＞硫化氢＞硫氧碳＞二氧化碳＞甲烷＞一氧化碳＞氮气＞氢气.3.使气体从溶液中解析出来的方法有哪些?答：减压, 加热, 气提, 汽提,蒸馏.4. 预洗的目的是什么?答：将粗煤气中大量的气态轻油，氨,水,氰化氢,不饱和碳氢化合物及高沸点的杂质（石脑油）脱出,以免进入主洗段造成甲醇污染,影响吸收和再生。
5. 回流比对精馏有什么影响?答：精馏产品的纯度,在塔板数一定的情况下,取决于回流比的大小.回流比大使所得到的气相产品纯度高,液相产品纯度就低,回流比小时,情况相反.6.甲醇洗装置检修时须注意的事项?答：打开塔内部时，要求防止硫化物燃爆与系统内部腐蚀。
一般要求尽可能隔绝空气、避免空气对流；同时塔内需要用水冲洗置换甲醇，将系统清洗干净才能打开检修。
7. 塔内填料与塔盘的作用和特点？答：填料与塔盘为气液两相提供充分的接触面，并为增强气相的湍动程度创造条件，以利于传质传热。
特点是：气液接触面大，传质系数大，通量大而阻力小。
8 .二氧化碳闪蒸塔四段和硫化氢浓缩塔二段底部通入低压氮气的作用？答：起到气提的作用；通入低压氮气降低CO2气体气相分压，增大解析过程的推动力，使甲醇中的CO2尽量在低温下解析出来。
9. 低温甲醇洗装置开车时系统甲醇水含量高如何解决？答：1.系统尽早建立甲醇循环；2.开预洗再生系统，加大预洗甲醇量，提高预洗负荷强化除水。
3.通过加大甲醇水塔的回流甲醇进行系统甲醇脱水。
10.调节阀上的手轮有何作用？答：当调节阀的执行机构出现故障时，有手轮控制阀的开度，维持系统正常运行。
净化装置低温甲醇洗岗位试题
一、填空题（每空0.5分、共计20分）
1.“三违”是指：__违章指挥______、___违章作业_____、__违反劳动纪律______。
2.设备维护保养制度是“四懂”是指____懂结构____、___懂原理_____、____懂用途____、__懂性能______。
3.化工操作的三会是指___会操作_____、____会保养____、__会排除故障______。
4.经过低温甲醇洗后，工艺气中残存的硫化氢降到____0.1ppm____以下。
5.气体从甲醇中解析的方法主要有____减压闪蒸_、___氮气气提__、_加热再生_______。
6.在甲醇洗入口工艺气中加入一定量的液态甲醇，其目的是_降低水的冰点，防止堵塞下游的绕管换热器。
7.低温甲醇洗的冷量来源大致可分为三类：氨冷器提供冷量、水冷器提供冷量、甲醇富液的解吸再生产生的冷量。
8.压力升高甲醇对二氧化碳的溶解度升高。
9.除沫器的作用：主要是将气体中夹带的液体分离下来，防治污染气体，造成液体损失。
10.四不放过的内容是：事故的原因未查清不放过、事故责任人和群众未受到教育不放过、责任人未受到处理不放过、没有防范措施不放过。
11.燃烧的三要素是：可燃物、助燃物、着火源。
12.按压力分：低压、中压、高压、超高压。
13.灭火方法有：冷却法、窒息法、隔离法。
14.三不伤害的内容是：不伤害自己、不伤害别人、不被别人伤害。
15离心泵的主要性能参数有流量、扬程、功率和效率、转速等。
二、选择题（每小题1分、共计20分）
1.将甲醇洗系统洗涤甲醇冷至-71.7℃，主要是依靠( C )
a. 流体节流
b. 氨冷器冷却
c. CO2气体解吸
2.CO2在甲醇中的溶解度与压力的关系（ a ）
a.随压力的降低而增大
b.随压力升高而增大
c.与压力无关
3.甲醇是一种（ a ）溶剂。
a.极性
b.酸性
c.非极性
4.出甲醇洗的CO2产品中对尿素生产影响较大的杂质主要有( b )
a. H2 H2O CO
b. H2 H2S CH3OH
c. CO N2 H2S
5.CO2在甲醇中的溶解度跟压力的关系是( a )
a. 随压力升高而增大
b. 随压力升高而降低
c. 与压力没有关系
6.水分离塔甲醇精馏，主要是利用( a )
a. 甲醇与水的沸点不同
b. 甲醇与水的密度不同
c. 甲醇是有机溶剂而水则为无机溶剂
7.甲醇再生时主要采用了（ c ）方法。
a.萃取
b.减压闪蒸
c.精馏
8.在相同温度下，CO
2
和H
2
S在甲醇中的溶解度（ B ）。
a.随压力的降低而增大
b.随压力的提高而增大
c.不随压力而变化
9.氨冷器的氨冷效果与氨液位的关系是 ( C )
a 液位越高越好
b 液位高低与氨冷效果无关
c 液位高到一定程度，氨冷效果反而下降
10.常压下甲醇的沸点为 ( B )
a.100℃
b.64.5℃
c.85.1℃
11.甲醇再生时主要采用了（ C ）方法。
a.萃取
b.减压闪蒸
c.精馏
12.车间生产环境中CH
3
OH在大气中的最高允许浓度为( C )
a.10mg/m
b.30mg/m
c.50mg/m
13.原料酸性气中（ A ）含量高，硫化氢的转化率就高。
a硫化氢b二氧化碳c二氧化硫
14.在安装上有方向要求的阀门有（ C ）。
a闸阀 b：蝶阀 c：截止阀
15.喷淋甲醇前的变换气设计温度为 ( B )
a. A.0℃
b.40℃
c.100℃
16.H
2
在甲醇中的溶解度与温度的关系（ B ）
a.随温度的降低而减少
b.随温度的降低而增大
c.随温度的降低几乎不变
17.H
2
在甲醇中的浓度与温度的关系是( A )
a 随温度降低而增大
b 随温度降低而降低
c 同温度没有关系
18.H
2
、N
2
、CO三种组份的临界温度从高到低的次序为( A )
a. CO N
2
H
2
b. H
2
N
2
CO c.CO H
2
N
2
19.甲醇是一种（ A ）溶剂。
a.极性
b.酸性
c.非极性
20.CO
2
在甲醇中的溶解度跟压力的关系是( A )
a. 随压力升高而增大
b. 随压力升高而降低
c. 与压力没有
三、多选题（每小题2分，共计10分，多选、少选、选错均不得分）
1.发生液泛该如何处理（ABC）
a 暂时关闭进料；b降低热负荷；c塔操作正常后逐引进原料液，调节至正常。
2.系统在大幅度减负荷时，如何调整(ABC)
a注意甲醇循环量与负荷相匹配；b注意各塔的液位，应尽量调低液位，避免甲醇带出；c注意压力稳定。
3.从哪些现象可以判断泵的过滤网是否堵塞(ABC)
a泵的入口压力降低，并明显波动； b电机电流减小且波动；
c泵出口后控制阀开度大增，进入泵的塔罐内液位缓慢上涨。
4.使气体从溶液中解析出来的方法有(ABCD)
a降压 b加热 c气提 d蒸馏
5.从哪些现象可以判断泵的过滤网是否堵塞(ABC)
a泵的入口压力降低，并明显波动；
b泵出口调节阀开度持续增大甚至全开，泵进口相连的塔罐液位缓慢上涨；
c电机电流减小。
四、判断题，错的请改正（对的在括号内打“√”，错的打“×”，并在错的文字下打“”
然后改正，每小题1.5分、共计15分，判断正确未改错得0.5分）
1.仪表控制系统操作规程DCS系统概述下列报警灯情况是否正确：闪亮：表示正在发生报
警且未被确认。
发亮：表示已确认报警，但尚未消除报警。
不亮：没有报警。
（√）
2.在粗煤气进入W03之前喷入少量的甲醇以防止煤气中杂质结冰。
（√）
3.甲醇循环后水含量高，预洗应及早开车，使甲醇中水含量降到2%以下。
（×）
改错：应尽早开水分离塔，使甲醇中水含量降到2%以下。
4.在粗煤气进入换热器之前喷入少量的甲醇以防止煤气中杂质结冰。
（√）
5.甲醇循环后水含量高，预洗应及早开车，使甲醇中水含量降到2%以下。
（×）
改错：应尽早开水分离塔，使甲醇中水含量降到2%以下。
6.当无压力信号输入时，气开阀调节阀关闭，当有压力信号时，调节阀打开，用“FC”表
示。
（√）
7.测量液体压力时，取压点应在管道下部，测量气体压力时，取压点应在管道上方。
（√）
8.按照事故处理原则，装置出现事故时，班长无权马上处理，必须先汇报后再处理。
（×）
改错：班长有权马上进行处理，在特殊情况下可以先处理后汇报。
9.如果原料气故障，粗煤气、净煤气关，喷淋甲醇停。
（√）
10.甲醇循环后温度不得超过50℃，在达到45℃之前，氨蒸发器必须投运。
（√）五、简答题（每小题5分，共计20分）
1.从哪些现象可以判断泵的过滤网是否堵塞?
①泵的入口压力降低，并明显波动；
②泵出口调节阀开度持续增大甚至全开，泵进口相连的塔罐液位缓慢上涨；
③电机电流减小。
2.如何投用CW冷却器？
答：1、开排气阀2开入口阀3排气后关排气阀4开出口阀
3.写出液位计的投用方式？
答：先确认液位计底部导淋及顶部排气阀关闭，然后先稍开气相根部阀，再稍开液相根部阀，待液位达到正常指示后全开气相和液相的根部阀。
4.串联换热器与并联换热器各自有何特点?
答;串联换热器：增加交换介质间的热交换时间，可缩小介质间换热后的温差。
并联换热器：增加交换介质的流量，流体流动阻力小。
六、绘图题（共15分）
1.画出低温甲醇洗PID图第十七页的PFD图纸
2、绘图题(10分)
画出低温甲醇洗PID图第一页的PFD图纸。
