热处理炉辐射管失效分析一、1#炉辐射管失效分析本次停1#炉检修过程中，共计拆卸辐射管43根，其中上部辐射管33根，下部辐射管10根。

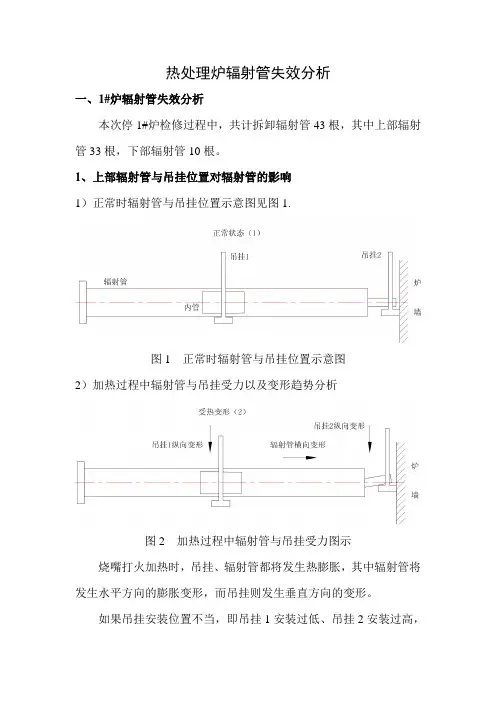

1、上部辐射管与吊挂位置对辐射管的影响1）正常时辐射管与吊挂位置示意图见图1.图1 正常时辐射管与吊挂位置示意图2）加热过程中辐射管与吊挂受力以及变形趋势分析图2 加热过程中辐射管与吊挂受力图示烧嘴打火加热时，吊挂、辐射管都将发生热膨胀，其中辐射管将发生水平方向的膨胀变形，而吊挂则发生垂直方向的变形。
如果吊挂安装位置不当，即吊挂1安装过低、吊挂2安装过高，当辐射管、吊挂发生热膨胀后，吊挂1与辐射管脱离，吊挂2与辐射管头部紧密接触，相当于仅辐射管头部接触吊挂，辐射管本身悬空；随着时间的推移，悬空的辐射管在重力作用下有向下垂的趋势，而这种趋势受制于头部的吊挂，造成辐射管头弯曲。
3）辐射管头弯曲后，如果热处理炉降温，降温后的示意图图3 降温时的受力图若热处理炉工艺降温进行回火，辐射管、吊架受力图见图3。
在冷却过程中，吊挂1、吊挂2产生垂直向上的收缩，辐射管则产生水平方向的收缩，这样辐射管1托起辐射管，由于辐射管头已经弯曲，造成辐射管头与吊挂2分离，使吊挂1右侧的辐射管形成事实上的悬空，吊挂1对辐射管产生向上的力，这个力造成辐射管变形，变形后的辐射管挤压内管造成内管破碎，见图4.：图4 辐射管内管破损示意图内管破碎后，火焰、废气从此直接加热辐射管，造成辐射管出现进一步的损坏。
4）结论综合上述分析，我们认为造成1#炉辐射管大面积损坏的原因是：由于部分辐射管吊挂安装不当，在加热过程中辐射管头弯曲，在冷却过程中辐射管收到吊挂1的积压，内管破碎，火焰直接接触辐射管造成辐射管的进一步变形损坏。
从现场看，上部77个辐射管中损坏33个，分布在5、7、9、11、13加热段；几乎所有损坏的辐射管的吊挂1对应的内管都已损坏，与上述分析相吻合。
2、下部辐射管下部辐射管损坏较少，每个损坏的辐射管都有7个内管破损（共12个），主要原因就是内管先破损，造成辐射管进一步损坏。
信息化背景下探析连续退火炉辐射管换热器对镀锌研究现状河北河钢集团邯钢邯宝冷轧厂河北邯郸056001摘要当辐射管换热器出现开裂、泄漏缺陷后，将使烧嘴已调整好的空燃比遭到破坏，使设计的过氧燃烧不能实现，使退火炉的加热能力降低，从而导致机组产量降低。
而且会导致辐射管、辐射管热风管道、废气管道等在线设备的损坏，威胁到设备及人身安全。
关键词连续退火炉；辐射管；换热器；缺陷；空燃比基于提高退火炉加热能力、节能及降低烟气温度而设计的辐射管换热器是该类型炉子十分关键的辅助设备之一，冷轧厂冷镀锌线辐射管换热器在线数量为XXXXX台。
1 连续退火炉概述冷镀锌线退火工艺段主要是连续退火炉，它采用利用烟气余热加热保护气体喷射预热带钢、全辐射管加热和均热、箱式窄缝喷嘴喷吹保护气体快速冷却和镀后空气喷射冷却等技术。
连续退火炉由预热段、加热均热段、喷射冷却段、均衡段、出口段和镀后冷却段组成。
预热段能够通过加热段排放的废气余热预热钢带；加热均热段加热带钢到退火温度并且将温度保持必要的时间，以便于带钢内晶粒的重结晶；带钢在喷射冷却段，进行快速冷却，以防止晶粒的进一步长大，在保护气氛下快速冷却到镀锌温度；炉子均衡段可以使带钢温度均衡，目的是在最好的条件下将带钢输送到镀锌部分；经过均衡段之后，带钢通过出口段进入锌锅，进行镀锌，出口段把炉内的张力和镀后冷却段的张力分开，并且调节炉内的张力，同时通过炉鼻子输送带钢进入锌锅镀锌；带钢出锌锅后在镀后冷却段，温度下降到锌液凝固温度以下，避免锌液黏附在塔顶辊上[1]。
2 连续退火炉的作用2.1 改善金属的机械性能板带经过冷轧变形后，金属内部组织发生变化，晶粒拉长，晶粒破碎和晶粒缺陷大量存在。
冷轧变形越大晶粒的破碎和位错密度越大，金属的塑性变形抗力增大，也就是硬度和强度显著增加塑性和韧性下降产生所谓的“加工硬化”现象。
板带经过冷轧变形后外力对金属所做的功有90%以上在发生金属变形时使金属的温度升高，随后散掉。
2024年热处理炉市场环境分析引言热处理炉是一种广泛应用于金属加工行业的设备，通过控制金属材料的温度，时间和其他工艺参数，以改变材料的组织结构和性能。
由于其在材料加工中的重要性，热处理炉市场一直是一个备受关注的领域。
本文将对热处理炉市场的环境进行分析，以帮助行业从业者更好地了解市场的发展趋势和潜在机会。
市场规模与增长趋势根据市场研究公司的数据，热处理炉市场在过去几年中保持了稳定且不断增长的趋势。
全球热处理炉市场规模预计将在2025年达到X亿美元，并以X％的复合年增长率增长。
这一增长主要得益于汽车，航空航天，能源和其他行业对高性能材料需求的增加。
市场驱动因素热处理炉市场的增长受到多个因素的推动。
1. 材料需求增加随着汽车和航空航天业的发展，对高性能材料的需求不断增加。
这些材料需要经过热处理才能达到设计要求。
因此，市场对热处理炉的需求也相应增加。
2. 环境法规的推动环境法规对燃烧设备的要求越来越严格，包括热处理炉。
为了适应这些法规，许多企业需要升级他们的热处理设备，以符合更高的环保标准。
这为热处理炉市场提供了潜在的增长机会。
3. 技术创新与自动化热处理炉技术在过去几年中有了显著的发展。
新的炉型设计和更高级的控制系统使热处理过程更加精确和高效。
同时，自动化技术的应用也提高了生产效率和工艺稳定性。
市场挑战除了市场驱动因素，热处理炉市场也面临一些挑战。
1. 高能耗和环境污染热处理炉通常需要高温操作，这导致能耗较高。
同时，热处理过程中产生的废气和废水也会对环境产生负面影响。
因此，企业需要采取措施来减少能耗和减少环境污染。
2. 市场竞争激烈热处理炉市场竞争激烈，存在着许多大型制造商和小型供应商。
为了在市场中保持竞争优势，企业需要不断提高产品质量和服务水平，同时寻找差异化竞争策略。
3. 高成本设备热处理炉是一种高成本设备，需要企业投入大量资金。
这对于一些中小型企业来说可能是一个挑战，因为他们可能无法承担这些高成本。

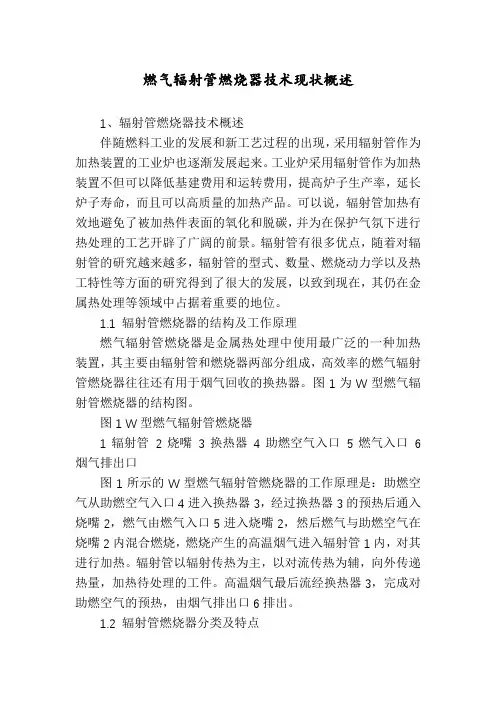

燃气辐射管燃烧器技术现状概述1、辐射管燃烧器技术概述伴随燃料工业的发展和新工艺过程的出现，采用辐射管作为加热装置的工业炉也逐渐发展起来。
工业炉采用辐射管作为加热装置不但可以降低基建费用和运转费用，提高炉子生产率，延长炉子寿命，而且可以高质量的加热产品。
可以说，辐射管加热有效地避免了被加热件表面的氧化和脱碳，并为在保护气氛下进行热处理的工艺开辟了广阔的前景。
辐射管有很多优点，随着对辐射管的研究越来越多，辐射管的型式、数量、燃烧动力学以及热工特性等方面的研究得到了很大的发展，以致到现在，其仍在金属热处理等领域中占据着重要的地位。
1.1 辐射管燃烧器的结构及工作原理燃气辐射管燃烧器是金属热处理中使用最广泛的一种加热装置，其主要由辐射管和燃烧器两部分组成，高效率的燃气辐射管燃烧器往往还有用于烟气回收的换热器。
图1为W型燃气辐射管燃烧器的结构图。
图1 W型燃气辐射管燃烧器1辐射管2烧嘴3换热器4助燃空气入口5燃气入口6烟气排出口图1所示的W型燃气辐射管燃烧器的工作原理是：助燃空气从助燃空气入口4进入换热器3，经过换热器3的预热后通入烧嘴2，燃气由燃气入口5进入烧嘴2，然后燃气与助燃空气在烧嘴2内混合燃烧，燃烧产生的高温烟气进入辐射管1内，对其进行加热。
辐射管以辐射传热为主，以对流传热为辅，向外传递热量，加热待处理的工件。
高温烟气最后流经换热器3，完成对助燃空气的预热，由烟气排出口6排出。
1.2 辐射管燃烧器分类及特点辐射管燃烧器主要分为直管型、套管型、U型、W型、O型、P型、三叉型等七种，不同的结构形式具有不同的特点和用途。
表1列出了各种燃气辐射管燃烧器的特点及用途。
2、燃气辐射管燃烧器国内专利申请概况在中国专利数据库CNABS中对燃气辐射管燃烧器进行检索及统计，分别得到燃气辐射管燃烧器的历年国内申请数量和截至2014年底燃气辐射管燃烧器国内申请主要申请人。
从图2可以看出，各申请人对燃气辐射管燃烧器的专利布局工作发端于1985年，而在2005年后申请数量开始急剧增长，体现了国内各大企业及院校对燃气辐射管燃烧器研发力度的不断增大。
2024年热处理设备市场发展现状引言热处理是一种通过加热和冷却材料以改变其物理和化学性质的过程。
