污水处理厂改造工程设计及运行效果分析污水处理厂改造工程设计及运行效果分析污水处理厂是现代城市建设中不可或缺的一环。
随着城市人口的增加和工商业发展的迅猛，传统的污水处理设施往往无法满足庞大的污水处理需求。
因此，对污水处理厂进行改造工程设计，以提高处理能力和运行效果，变得尤为重要。
改造工程设计中，首先要对原有污水处理厂的现状进行全面的调研和评估。
通过实地考察和数据分析，评估现有处理设施的使用寿命、处理能力、运行效果以及面临的问题和挑战。
同时，还需要分析城市发展规划，预测未来的污水排放量和水质要求，为改造工程提供依据。
在改造工程设计中，需要考虑的一项重要内容是选用适当的处理工艺和设备。
传统的污水处理厂使用的顺序批处理工艺往往处理能力有限，且对处理效果要求较高的情况下存在问题。
因此，常见的改造措施包括引进更先进的工艺，如SBR（序批式反应器）、MBR（膜生物反应器）和反渗透等，以提高处理效果和降低运行成本。
在设计改造工程时，还要考虑污水处理厂的运行管理。
污水处理厂的运行管理包括设备维护保养、操作技术培训和运行监测等方面。
保持设备的正常运行和提高操作人员的技术水平，对于确保污水处理效果和延长设备使用寿命至关重要。
此外，还应建立完善的运行监测系统，及时获取处理效果和设备运行状态的数据，并进行分析和调整。
改造工程完成后，对其运行效果进行评估和分析是必不可少的。
首先，应对处理效果进行检测，包括水质参数和污染物浓度的监测。
通过对比改造前后的数据，可以评估改造工程的实际效果和性能。
其次，需要对运行成本进行分析，包括能耗、化学药剂消耗等方面。
对比改造前后的成本数据可以评估改造工程的经济效益。
最后，还应结合市民的反馈和满意度调查，评估改造工程对城市环境和居民生活的影响。
在实施污水处理厂改造工程的过程中，要注意遵守环境保护相关法规和标准，确保改造工程不会对周边环境和水体造成污染。
此外，还要注重与居民和相关部门的沟通和协调，提前告知改造工程的目的、时间和可能带来的影响，争取理解和支持。
浅谈某污水厂曝气系统改造施工质量控制刘立云【摘要】曝气是污水处理过程的中心环节，污水排放标准提高后，为了达到新的标准，需要对原有曝气系统进行改造。
文章结合工程实例，详细叙述了某污水厂曝气系统改造的施工顺序、质量控制的要点和方法。
【期刊名称】《安徽建筑》【年(卷),期】2012(019)006【总页数】2页(P165-166)【关键词】污水处理;曝气系统;改造;质量控制【作者】刘立云【作者单位】西安电子科技大学,陕西西安710071【正文语种】中文【中图分类】TU992.31 工程概述西安某污水处理厂采用CASS工艺，设计污水处理量6000m3/d，生活污水量4000m3/d左右，水质指标：COD为350mg/l，BOD为200mg/l，设计中水回用量3000m3/d左右，多余污水达到陕西省地方环境标准《渭河水系（陕西段）排放标准》：COD≤50mg/l，BOD≤20mg/l后排入河道。
厂区设1个调节池，长18.8m，宽17m；设4个曝气池，每个长15.4m，宽8m，有效水深5.5m。
由于原有曝气系统设备陈旧，用户计划将机械曝气改为鼓风曝气，新曝气系统由风机、主风管、支管、支架、布气管及曝气头组成。
在施工过程中，要求污水处理基本正常，中水能够保证供给，因此曝气系统改造的施工顺序、质量控制的要点和方法显得极为重要。
2 施工前期准备本工程曝气系统改造经过招标，中标方案是选用4台SWR-150-22KW风机，运行方式为3用1备，单台风机风量13.9m3/min；选用1840个曝气头，其中：曝气池共计1456个，调节池384个。
由于不同投标方案风量差异很大，用户对中标方案的可行性产生怀疑，反复和施工单位进行论证，最后证明风机选择余量偏小。
为了确保工程质量，用户要求增加1台风机，改为4用1备方式，另外原定1m×1m布局的曝气头，考虑水深影响，改为0.5m×0.5m间距，通过调整管道间距，将1840个曝气头均匀设置在4个曝气池，另外对调节池改用ABS穿孔管曝气。
污水处理厂提标改造工艺研究和运行效果分析摘要：为解决水污染问题，政府加强了对污水处理厂建设，并实施了一系列举措。
《水污染防治行动计划》颁布后，全国各省市进一步提高了污水处理厂出水水质标准。
“十四五”规划明确提出了应完善水污染防治流域协同机制，加强城市水体综合治理，基本消除劣Ⅴ类国控断面和城市黑臭水体的要求。
这说明环境质量标准体系进一步提升，对水体污染物的管理日渐严格。
在污水厂实际运营过程中，污水进水超标的现象时有发生。
而诱发这一现象的主要原因是上游部分企业连续或间断地排放高质量浓度有毒有害工业废水。
关键词：污水处理厂提标改造工艺研究和运行效果分析引言面对磷资源耗竭和水体富营养化双重危机，磷的去除与回收已成为当前可持续污水处理与资源回用的热点话题。
水体中磷的来源与存在形式决定了从污水厂富集并回收磷的可行性与必要性，磷富集与回收的技术分为生物型与非生物型，生物富磷与结晶法回收联用是目前污水厂实现磷资源回收的主要途径。
1、技术路线选择1.1污水二级处理方案选择该污水处理厂原工艺采用四级A/O工艺作为污水处理的二级生化处理工艺，并配套相应的深度处理工艺。
根据现场情况调查，目前该工艺运行良好，各项出水指标可以满足原设计执行一级A标准要求。
由于本次水质提升工程满足《城市污水再生利用景观环境用水水质》（GB/T18921-2002）中娱乐性景观环境用水（湖泊类）水质要求，水质标准要求有所提高。
且考虑到降低建设成本和原池改造等因素，本设计在原有生物反应系统内投加悬浮载体（即MBBR工艺），同时在保留原有深度处理系统的基础上，考虑在深度处理后对水质提升所需的各项污染物浓度进行进一步的去除。
1.2深度处理方案选择经深度处理后的出水，所含悬浮物较少，且含有难于去除的色、味和有机物，它与给水处理中微污染和低浊原水相似，故二者在处理技术乃至处理流程方面都有相似之处，但又不是常规的给水处理技术所能完全替代的。
为达到《城市污水再生利用景观环境用水水质》（GB/T18921—2002）中娱乐性景观环境用水（湖泊类）水质要求，鉴于反硝化深床滤池具有运行可靠、占地小，投资省、且出水稳定的特点，本次水质提升工程在深度处理之后增加反硝化深床滤池工艺，用以实现深层脱氮的目的，保障出水总氮的达标。

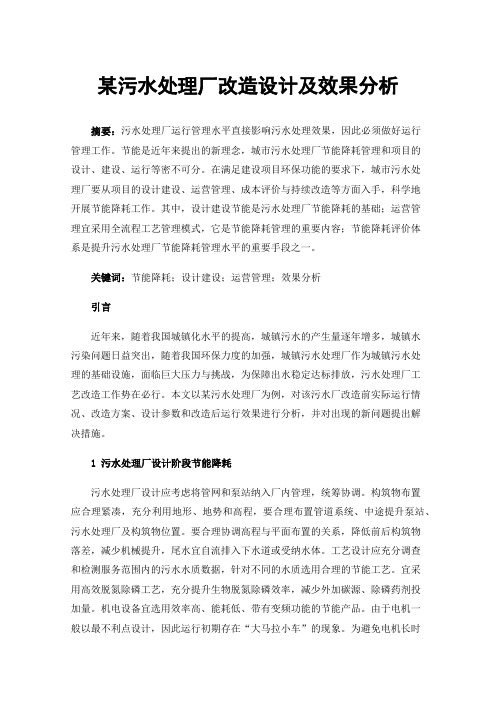

某污水处理厂改造设计及效果分析摘要：污水处理厂运行管理水平直接影响污水处理效果，因此必须做好运行管理工作。
节能是近年来提出的新理念，城市污水处理厂节能降耗管理和项目的设计、建设、运行等密不可分。
在满足建设项目环保功能的要求下，城市污水处理厂要从项目的设计建设、运营管理、成本评价与持续改造等方面入手，科学地开展节能降耗工作。
其中，设计建设节能是污水处理厂节能降耗的基础；运营管理宜采用全流程工艺管理模式，它是节能降耗管理的重要内容；节能降耗评价体系是提升污水处理厂节能降耗管理水平的重要手段之一。
关键词：节能降耗；设计建设；运营管理；效果分析引言近年来，随着我国城镇化水平的提高，城镇污水的产生量逐年增多，城镇水污染问题日益突出，随着我国环保力度的加强，城镇污水处理厂作为城镇污水处理的基础设施，面临巨大压力与挑战，为保障出水稳定达标排放，污水处理厂工艺改造工作势在必行。
本文以某污水处理厂为例，对该污水厂改造前实际运行情况、改造方案、设计参数和改造后运行效果进行分析，并对出现的新问题提出解决措施。
1污水处理厂设计阶段节能降耗污水处理厂设计应考虑将管网和泵站纳入厂内管理，统筹协调。
构筑物布置应合理紧凑，充分利用地形、地势和高程，要合理布置管道系统、中途提升泵站、污水处理厂及构筑物位置。
要合理协调高程与平面布置的关系，降低前后构筑物落差，减少机械提升，尾水宜自流排入下水道或受纳水体。
工艺设计应充分调查和检测服务范围内的污水水质数据，针对不同的水质选用合理的节能工艺。
宜采用高效脱氮除磷工艺，充分提升生物脱氮除磷效率，减少外加碳源、除磷药剂投加量。
机电设备宜选用效率高、能耗低、带有变频功能的节能产品。
由于电机一般以最不利点设计，因此运行初期存在“大马拉小车”的现象。
为避免电机长时间轻载运行，宜选用低压异步电机，机电设备宜采用连续调速运行方式，如使用调压调速器、变频调速装置等。
清洁能源设计宜考虑中水、余热、有机物物质等资源再利用。

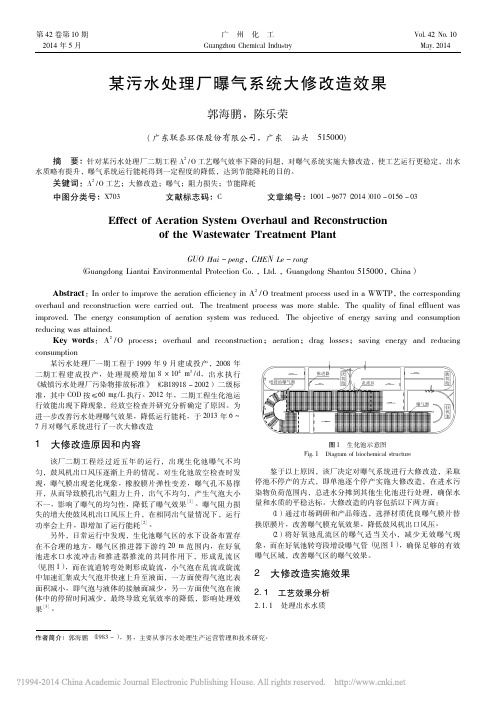

第42卷第10期2014年5月广州化工Guangzhou Chemical Industry Vol.42No.10May.2014某污水处理厂曝气系统大修改造效果郭海鹏，陈乐荣(广东联泰环保股份有限公司，广东汕头515000)摘要：针对某污水处理厂二期工程A 2/O 工艺曝气效率下降的问题，对曝气系统实施大修改造，使工艺运行更稳定，出水水质略有提升，曝气系统运行能耗得到一定程度的降低，达到节能降耗的目的。
关键词：A 2/O 工艺；大修改造；曝气；阻力损失；节能降耗中图分类号：X703文献标志码：C文章编号：1001－9677（2014）010－0156－03作者简介：郭海鹏（1983－），男，主要从事污水处理生产运营管理和技术研究。
Effect of Aeration System Overhaul and Ｒeconstructionof the Wastewater Treatment PlantGUO Hai －peng ，CHEN Le －rong（Guangdong Liantai Environmental Protection Co.，Ltd.，Guangdong Shantou 515000，China ）Abstract ：In order to improve the aeration efficiency in A 2/O treatment process used in a WWTP ，the corresponding overhaul and reconstruction were carried out.The treatment process was more stable.The quality of final effluent was improved.The energy consumption of aeration system was reduced.The objective of energy saving and consumption reducing was attained.Key words ：A 2/O process ；overhaul and reconstruction ；aeration ；drag losses ；saving energy and reducing consumption某污水处理厂一期工程于1999年9月建成投产，2008年二期工程建成投产，处理规模增加8ˑ104m 3/d ，出水执行《城镇污水处理厂污染物排放标准》（GB18918－2002）二级标准，其中COD 按≤60mg /L 执行。
某污水处理厂改造设计及效果分析摘要：在现阶段的城市中，污水处理厂建设越来越多。
城镇污水处理厂作为城镇污水处理的基础设施，面临巨大压力与挑战，为保障出水稳定达标排放，污水处理厂工艺改造工作势在必行。
由于受到停留时间、自控程序及溶解氧控制等诸多因素影响，目前序批式活性污泥工艺(SBＲ)或其他SBＲ改良工艺已较难满足日益严格的污水处理排放标准，因此在新一轮的污水提质增效工作中，许多污水处理厂需要面临升级改造的困境。
以某污水处理厂为例，对该污水厂改造前实际运行情况，提出了某污水处理厂改造设计及效果，以供参考。
关键词：污水处理厂;改造;低碳高氮引言国有许多城市的污水处理厂因设备陈旧而不能妥善处理出现的各种问题需进行提标改造或重建。
宜春市某污水处理厂建设规模为4万m3/d，原设计出水水质标准为一级B标准，主体工艺采用改良型氧化沟工艺。
根据国家《水污染防治行动计划》（国发[2015]17号）及污水处理厂当地政府相关要求，拟对该污水处理厂进行提标改造，提标后尾水水质标准达到GB18918—2002《城镇污水处理厂污染物排放标准》的一级A标准。
1污水处理厂运行现状（1）原污水处理厂是按照合流制水质浓度设计进水水质浓度，随着城市排水体制的不断完善，污水收集率的提高，增加了进入污水处理厂的水质浓度，给污水厂生化处理单元造成较大的压力（2）现有的污水处理工艺为常规二级污水处理工艺，目前出水水质可满足出水一级B标准要求，但要达到更高的水质标准，要完成总氮（TN）、总磷（TP）及水中悬浮物（SS）等指标存在较大压力。
（3）因尾水采用紫外线消毒，故存在光复活现象，没有持续消毒能力。
而一级A标准规定粪大肠菌群为1000L-1，因此需改进消毒工艺。
（4）生化主体工艺为改良型氧化沟，采用转碟曝气机曝气充氧，动力效率不高，且易产生故障，维修不方便。
（5）环保主管部门要求该项目必须采用不停水施工方式。
2工程概况某污水处理厂已建成一期工程规模为2万m3/d，污水处理厂于2006年9月建成投产，设计进水生活污水和工业废水各占50%，工业废水处理工艺流程为“格栅+调节池+初沉池+氧化沟+二沉池+絮凝沉淀池+消毒”;生活污水处理工艺流程为“格栅+曝气沉砂池”汇入氧化沟与工业废水一起进行后续处理，污水接管标准执行GB8978—1996污水综合排放标准表4中的三级标准，出水执行GB18918—2002城镇污水处理厂污染物排放标准一级B排放标准，尾水经过赵泰支港排入长江。
城镇污水处理提质增效方案的主要措施分析与建议2.临沂首创博瑞水务有限公司山东临沂276000摘要：城镇污水处理提质增效应以流域为对象，从工程治水向系统治水转变，完善污水收集处理设施改造和建设，建立健全排水管理长效机制，将全区排水达标单元创建、城镇污水管网查漏补缺、农村污水处理建设及黑臭水体整治统筹规划、协同实施。
关键词：污水处理；提质增效；措施建议引言污水处理提质增效最终目标是实现污水管网全覆盖、全收集、全处理，其实质从定性角度，是基本消除建成区生活污水收集处理空白区；从定量角度，体现在污水收集率和污水浓度两个指标。
对工作目标的考核紧紧围绕污水收集率和进水浓度，避免采用工程建设单一目标代替污水处理系统整体目标。
一、当前城镇污水处理系统存在的普遍问题（一）排水管网密度分布不均，局部地块密度较低，存在管网空白区。
（二）污水收集率较低，各分区雨污分流率不高：较多片区为截流式合流制系统，污水收集率不高，部分区域只建设主管，未建支管，污水未接户收集。
（三）村居污水治理效果较差：根据调查和水质检测，城中村污水收集率不高，工程整体实施效果较差，仍有未完全雨污分流片区。
（四）河涌水质存在反复：黑臭水体治理后，河涌水质较以往有所提升，基本实现不黑不臭，但由于溢流现象和局部沿河涌直排建筑污水排口问题，水质较差，雨季过后水质出现短时黑臭。
（五）污水处理厂进水水质浓度低，污水厂运行效能不高。
（六）外水汇入管网系统现象严重：山泉水、河湖水、雨水、灌溉水、鱼塘水、自来水爆管以及地下渗漏水等外水汇入，直接导致进厂污水浓度偏低。
（七）污水主干管常年高水位运行：前期治水建设的沿涌截污管道，截污限流控制效果差，存在河涌水倒灌与联通的问题，泵站长期满负荷运行，管道水位依然无法降低。
（八）现状管涵破损、淤积严重，管道和检查井运管缺失或疏于管理，淤积结垢严重，管道结构性破损、起伏、错口、变形、脱节现象较多，地下水渗入情况严重，管道长期满水，抽干困难。
临沂首创污水厂曝气系统的更新改造及效果分析王培廷1，张鹏1，刘阳1，赵志杰2（1．临沂首创水务有限公司，山东临沂276000；2．烟台市城市排水管理处，山东烟台264000）摘要：由于污水处理厂出水氨氮不能稳定达标，因此需对好氧池进行改造。
根据工艺实际运行情况，适当提高活性污泥浓度（将污泥浓度由原来的4000mg/L提高到4300mg/L），不增加填料，改造曝气系统，增加曝气量，出水氨氮及其他指标均能稳定达标。
关键词：复合式好氧+前置反硝化工艺；生物填料；曝气系统中图分类号：X703．1文献标识码：C文章编号：1000－4602（2012）22－0107－03Renovation and Effect Analysis of Aeration System of Linyi CapitalWater CompanyWANG Pei-ting1，ZHANG Peng1，LIU Yang1，ZHAO Zhi-jie2（1．Linyi Capital Water Company，Linyi276000，China；2．Yantai Municipal DrainageManagement Office，Yantai264000，China）Abstract：The aerobic tank of a WWTP was reconstructed because its effluent ammonia nitrogen could not meet the discharge standard．According to the actual process operation，some measures were taken，including appropriate increase in concentration of activated sludge from4000mg/L to4300mg/L and in sludge age，no increase in the filler，reconstruction of aeration system and increase in aeration quantity．After the reconstruction，the effluent ammonia and other indicators could meet the discharge standard．Key words：compound aerobic/pre-denitrification process；biological filler；aeration system1工程概述2009年临沂首创水务有限公司进行了15ˑ104 m3/d的污水处理升级改造工程建设，2010年1月投入运行。
升级改造工程由中国市政工程华北设计研究总院设计，采用复合式好氧+前置反硝化工艺，出水水质执行《城镇污水处理厂污染物排放标准》（GB18918—2002）的一级A标准。
设计进、出水水质见表1。
表1设计进、出水水质Tab．1Design influent and effluent quality mg·L－1项目BOD5COD SS TN NH3－N TP 进水水质40020025040356出水水质1050101550．5工艺流程见图1。
图1工艺流程Fig．1Flow chart of sewage treatment process第28卷第22期2012年11月中国给水排水CHINA WATER＆WASTEWATERVol．28No．22Nov．2012实际进、出水水质见表2。
表2实际进、出水水质（年均值）Tab．2Actual influent and effluent qualitymg·L－1项目BOD5COD SS TN NH3－N TP进水水质17428416930．924．65．52出水水质620611．74．00．37由表2可以看出，升级改造后月均值均能满足一级A标准。
从2009年12月与2010年12月每天的实际运行效果比较可以看出，改造后出水水质均有不同程度的改善，除出水氨氮无法稳定达标外，其他指标均能稳定达标排放。
出水氨氮不够稳定，主要是好氧池的生物硝化反应不彻底，故需对好氧段进行适当的改造。
2好氧段曝气系统改造方案论证一期工程设2座底曝氧化沟，单沟池容为12500m3，总池容为25000m3，处理水量为8ˑ104 m3/d，变化系数为1．15，总停留时间为6．52h。
由于厂区用地的限制，无法再进一步增加好氧池的容积，设计院拟在底曝氧化沟中增加23%的悬浮生物填料（计5750m3），以增加硝化菌的比例和数量，从而达到完全硝化的目的。
考虑增加生物填料后，会增加鼓风机的工作压力（设计风压为0．07MPa，实际运行风压＞0．072MPa），可能会进一步影响风机的风压，导致鼓风机无法正常运行，缩短鼓风机的使用寿命；并且工程投资大，概算为1500万元左右。
经反复权衡，2010年在实际运行中只是适当提高活性污泥浓度，将污泥浓度由原来的4000mg/L 提高到4300mg/L，未增加填料。
从一年来的实际运行数据来看，氨氮在实际运行中无法稳定达标排放的原因是增加污泥浓度后，虽然硝化菌数量足够，但曝气量不足，影响实际的硝化效果，因此必须增加曝气量。
一期工程设计出水水质执行二级标准，于2009年9月—12月进行污水处理升级改造工程，目前出水水质执行一级A标准，曝气系统却没有进行相应改造。
升级改造前设计风量为20000m3/h，曝气量偏小，导致溶解氧不足，不能满足生物的硝化要求。
若鼓风机的运行压力过高，鼓风机无法正常运行，则曝气量也无法进一步提高。
鼓风机的运行压力过高的主要原因是曝气管路老化破损、曝气器膜片老化、风阻增大；污泥浓度提高也在一定程度上影响风压。
经与设计院沟通后，对一期好氧池曝气系统的改造措施是更新管路和增加单盘曝气量，从而增加总曝气量。
曝气器膜片直径由192mm改为300 mm，并由原来的7000套减少到6432套，曝气量由原来的20000m3/h提高到28000m3/h。
曝气器为宜兴诺庞环保有限公司PIK300型号产品，投资为108万元。
3改造效果分析2011年改造完成后，根据公司化验室及中控室日常监测数据，一期生物池曝气效果、鼓风机风压变化、氨氮处理效果显著改善。
3.1溶解氧变化情况改造完成后，一期生物池溶解氧比改造前明显提高。
改造前，一期生物池溶解氧大部分在1mg/L 以下，而改造后大部分在2mg/L以上，满足了好氧段微生物对COD和氨氮的降解需要。
3.2风压变化情况改造完成后，鼓风机风管风压比改造前明显降低。
改造前，风管压力长期处于0．072MPa甚至达到0．074MPa以上，由于风压过高，容易出现喘震现象，增加风机的故障率，长期维持高风压运行会缩短风机的使用寿命；而改造后，风压稳定在0．07MPa 左右，保证了鼓风机稳定运行，减少了鼓风机的故障率。
3.3氨氮处理效果变化情况改造完成后，一期生物池氨氮处理效果比改造前明显提升。
改造前，一期生物池出水氨氮不稳定，部分时间甚至出现超标，对生产运行造成很大压力；而改造后的出水氨氮稳定在1mg/L以下，运行效果良好。
4效益分析通过提高污泥浓度及对一期生物池曝气系统进行改造，从半年来的运行情况看，曝气效果有了明显的提高，好氧池溶解氧满足了微生物的硝化需要；鼓风机的风压降低到安全运行状态下；出水氨氮及其他指标均能稳定达标，可见本次改造达到了预期效果。
如果通过扩建的方式增加池容，在临沂的征地费用大约为750万元，土建及设备费用大约为300万元，总计工程改造费用大约为1050万元，但问题的关键是在公司周围没有土地可征用。
如果通过增第28卷第22期中国给水排水www．watergasheat．com加生物填料，改造工程的概算费用约为1500万元。
临沂首创因2009年在提标改造工程中增加了缺氧池，在脱氮反硝化过程能去除部分COD，降低了后续工艺好氧池的负荷，在实际运行中出水氨氮只是不够稳定，通过提高污泥浓度和增加曝气量后，氨氮稳定达标排放。
前期改造缺氧池及设备总造价约为600万元，本次曝气系统改造费用为108万元，总费用约为700万元。
通过以上比较可以看出，上述措施降低了工程造价，节约了资金。
5结论出水氨氮不能达标排放，主要是由于生物段的好氧池池容不够，硝化菌数量不足，无法将氨氮彻底转变成硝态氮，因此必须增大池容。
增大好氧池的池容一般有三种办法：①扩建好氧池，一般是针对老污水厂，由于工程造价相对较高，而且受土地的限制，在实际改造中较少采用。
②增加生物填料，增加生物量，但费用较高。
据考察处理规模为20ˑ104m3/d的城镇污水处理厂，如果增加填料，工程造价约为3000万元以上。
虽然费用较高，但由于用地的限制，在实际工程中采用较多。
③提高污泥浓度、增加生物量相当于增大了池容，但提高污泥浓度后，会存在曝气量不足的问题，同时应对原有曝气系统进行改造，工程造价相对较低。
综上所述，在生物池好氧段改造过程中要根据实际运行情况综合比较，采用合适的工艺和方法，可适当降低部分改造费用。
参考文献：［1］高廷耀，顾国维，周琪．水污染控制工程（第3版）［M］．北京：高等教育出版社，2007．［2］张自杰，林荣忱．排水工程（下册）［M］．北京：高等教育出版社，2000．［3］王洪臣．城市污水处理厂运行控制与维护管理［M］．北京：科学出版社，1997．E－mail：lywangpt@126．com收稿日期：2012－05－09www．watergasheat．com王培廷，等：临沂首创污水厂曝气系统的更新改造及效果分析第28卷第22期。
