AVS精确曝气控制系统Energy Saving solution for Wastewater Treatment PlantAVS精确曝气控制系统生物处理工艺是目前广为采用的污水处理技术，其过程是一个复杂的生化过程，曝气控制（溶解氧控制）是其中一个非常重要的环节。
不同的工艺，对曝气控制方式也有所不同，但是在几乎所有的采用生物处理工艺的污水厂中，曝气始终是最重要的能耗环节。
从一些国内的污水处理厂耗电量来，曝气占据了总耗电量的50-70%，所以曝气系统是整个污水厂节能降耗运行的关键环节。
AVS（Aeration Volume control System）精确曝气系统是一个智能控制系统，旨在为生物处理工艺提供精确曝气，即实现精确溶解氧（DO）控制。
AVS的核心是生物处理过程建模（ASM模型）和鼓风曝气精确配气调节，在控制过程中其模型会根据系统的在线数据进行自动的优化调整。
采用AVS，能够为污水处理企业带来一下益处：◆根据真实需求实现节能曝气，有助于实现污水厂节能运行；◆为各种复杂工艺提供精确供气方案，适用于多种活性污泥处理工艺及其改良工艺（AO,AAO,SBR 等）；◆有助于实现溶解氧分布控制，为工艺优化提供支持；◆依靠模型，部分实现了污水处理智能控制，有助于处理效果的稳定、高效；系统功能AVS在污水厂现场控制示意AVS可以使各种复杂的供气方案得以实现，间歇曝气、微量曝气、正常曝气、溶解氧分布控制等。
帮助用户实现工艺的精细调节。
AVS还可以根据当前需要的曝气量，通知鼓风机主控（MCP）进行风量调节，使鼓风机节能运行，防止发生喘震等异常情况，节约鼓风机电耗。
下图为AVS在污水厂工艺流程中的示意：AVS精确曝气控制原理生物处理过程是通过人为地维持好氧/厌氧环境，使曝气池中的微生物持续特定的生化过程，去除或降低污水中的目标物质，从而达到排放要求。
传统方法因缺乏依赖精确模型的控制策略，造成过量曝气或DO 控制波动过大，控制效果不佳，易造成去除率的波动。
《污水处理精准曝气智能控制方法研究》一、引言随着工业化的快速发展和城市化进程的加速，污水处理成为环境保护的重要环节。
曝气作为污水处理中的关键技术，其精确控制对提升处理效率和减少能耗具有重要意义。
然而，传统的曝气控制方法往往存在能耗高、效率低等问题。
因此，研究污水处理中精准曝气智能控制方法具有重要的实践价值。
二、研究背景与意义传统的污水处理曝气控制方法大多基于经验或固定参数进行调节，无法根据实际污水处理过程中的变化进行自适应调整。
这导致曝气量过大或过小，不仅浪费能源，还可能影响污水处理效果。
因此，研究精准曝气智能控制方法，可以实现曝气量的实时调整，提高污水处理效率，降低能耗，对环境保护和可持续发展具有重要意义。
三、研究内容与方法（一）研究内容本研究旨在开发一种污水处理精准曝气智能控制方法。
首先，通过对污水处理过程中曝气系统的运行数据进行分析，提取影响曝气量的关键因素。
其次，基于机器学习和人工智能技术，建立曝气量与关键因素之间的数学模型。
最后，通过实时监测和调整曝气量，实现精准曝气。
（二）研究方法1. 数据收集与处理：收集污水处理过程中曝气系统的运行数据，包括进水水质、出水水质、曝气量等，对数据进行清洗、整理和分析。
2. 数学模型建立：基于机器学习和人工智能技术，建立曝气量与关键因素之间的数学模型。
采用支持向量机、神经网络等算法进行模型训练和优化。
3. 控制系统设计：设计一种基于数学模型的实时控制系统，通过传感器实时监测关键因素的变化，并自动调整曝气量。
4. 实验验证与优化：在实验室和实际污水处理厂进行实验验证，根据实验结果对数学模型和控制系统进行优化。
四、实验结果与分析（一）实验结果通过实验验证，本研究开发的精准曝气智能控制方法能够实现曝气量的实时调整。
在实验室和实际污水处理厂的应用中，该方法能够有效提高污水处理效率，降低能耗。
具体数据如下：1. 污水处理效率提高XX%。
2. 能耗降低XX%。
（二）结果分析本研究开发的精准曝气智能控制方法能够根据实际污水处理过程中的变化进行自适应调整，实现曝气量的实时调整。

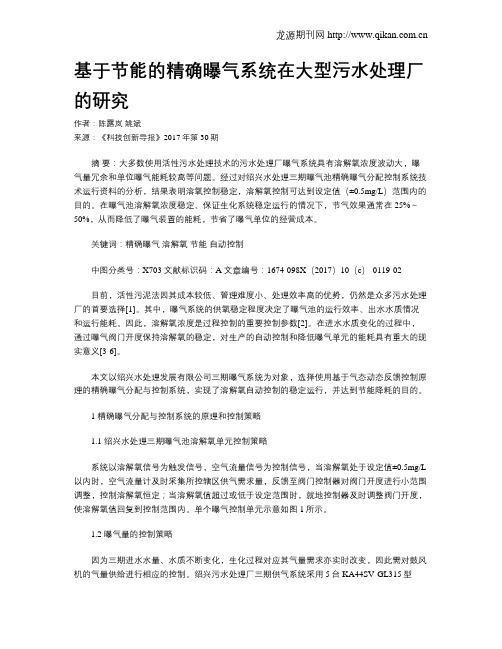

基于节能的精确曝气系统在大型污水处理厂的研究作者：陈露岚姚斌来源：《科技创新导报》2017年第30期摘要：大多数使用活性污水处理技术的污水处理厂曝气系统具有溶解氧浓度波动大，曝气量冗余和单位曝气能耗较高等问题。
经过对绍兴水处理三期曝气池精确曝气分配控制系统技术运行资料的分析，结果表明溶氧控制稳定，溶解氧控制可达到设定值（±0.5mg/L）范围内的目的。
在曝气池溶解氧浓度稳定、保证生化系统稳定运行的情况下，节气效果通常在25%～50%，从而降低了曝气装置的能耗，节省了曝气单位的经营成本。
关键词：精确曝气溶解氧节能自动控制中图分类号：X703 文献标识码：A 文章编号：1674-098X（2017）10（c）-0119-02目前，活性污泥法因其成本较低、管理难度小、处理效率高的优势，仍然是众多污水处理厂的首要选择[1]。
其中，曝气系统的供氧稳定程度决定了曝气池的运行效率、出水水质情况和运行能耗。
因此，溶解氧浓度是过程控制的重要控制参数[2]。
在进水水质变化的过程中，通过曝气阀门开度保持溶解氧的稳定，对生产的自动控制和降低曝气单元的能耗具有重大的现实意义[3-6]。
本文以绍兴水处理发展有限公司三期曝气系统为对象，选择使用基于气态动态反馈控制原理的精确曝气分配与控制系统，实现了溶解氧自动控制的稳定运行，并达到节能降耗的目的。
1 精确曝气分配与控制系统的原理和控制策略1.1 绍兴水处理三期曝气池溶解氧单元控制策略系统以溶解氧信号为触发信号，空气流量信号为控制信号，当溶解氧处于设定值±0.5mg/L 以内时，空气流量计及时采集所控辖区供气需求量，反馈至阀门控制器对阀门开度进行小范围调整，控制溶解氧恒定；当溶解氧值超过或低于设定范围时，就地控制器及时调整阀门开度，使溶解氧值回复到控制范围内。
单个曝气控制单元示意如图1所示。
1.2 曝气量的控制策略因为三期进水水量、水质不断变化，生化过程对应其气量需求亦实时改变，因此需对鼓风机的气量供给进行相应的控制。
上海昊沧系统控制技术有限责任公司
AVS具有丰富的故障应对策略，当在线仪表如DO、空气流量计或阀门等发生故障或信号
AVS数据云平台由数据集成平台和数据分析与决策辅助平台两部分构成。
精确曝气流量控制系统
ProSee以污水厂进水的水质、水量作为输入信号，对整个生物反应池的水力和活性污泥
图AVS对不同DO目标设定值的精细化控制能力
/26
⏹ 改造前后的出水水质数据对比
AVS 实施前后出水BOD 5对比图 AVS 实施前后出水氨氮对比图
AVS 实施前后出水总氮对比图 AVS 实施前后出水总磷对比图
未采用AVS
时溶解氧控制效果（1）采用AVS后溶解氧控制效果（1）未采用AVS时溶解氧控制效果（2）采用AVS后溶解氧控制效果（2）
未采用AVS
时溶解氧控制效果（1
）采用AVS后溶解氧控制效果（1）未采用AVS时溶解氧控制效果（2）采用AVS后溶解氧控制效果（2）
未采用
AVS
时溶解氧控制效果（
1）采用AVS后溶解氧控制效果（1）未采用AVS时溶解氧控制效果（2）采用AVS后溶解氧控制效果（2）
⏹改造前后的生化池溶解氧控制效果对比
未采用AVS时溶解氧控制效果（1）采用AVS后溶解氧控制效果（1）
未采用AVS时溶解氧控制效果（2）采用AVS后溶解氧控制效果（2）⏹改造前后的单方水鼓风机能耗数据对比
一期AVS运行前后单方水能耗对比二期AVS运行前后单方水能耗对比
未使用AVS溶解氧控制效果
使用AVS
未使用AVS。
AVS概述生物处理工艺是目前广为采用的污水处理技术，其过程是一个复杂的生化过程，曝气控制（溶解氧控制）是其中一个非常重要的环节。
不同的工艺，对曝气控制方式也有所不同，但是在几乎所有的采用生物处理工艺的污水厂中，曝气始终是最重要的能耗环节。
从一些国内的污水处理厂耗电量来，曝气占据了总耗电量的50-70%，所以曝气系统是整个污水厂节能降耗运行的关键环节。
AVS（Aeration Volume control System）精确曝气系统是一个智能控制系统，旨在为生物处理工艺提供精确曝气，即实现精确溶解氧（DO）控制。
AVS的核心是生物处理过程建模（ASM模型）和鼓风曝气精确配气调节，在控制过程中其模型会根据系统的在线数据进行自动的优化调整。
采用AVS，能够为污水处理企业带来以下益处：∙根据真实需求实现节能曝气，有助于实现污水厂节能运行；∙为各种复杂工艺提供精确供气方案，适用于多种活性污泥处理工艺及其改良工艺（AO,AAO,SBR等）；∙有助于实现溶解氧分布控制，为工艺优化提供支持；∙依靠模型，部分实现了污水处理智能控制，有助于处理效果的稳定、高效；系统功能（1）AVS在污水厂现场控制示意AVS可以使各种复杂的供气方案得以实现，间歇曝气、微量曝气、正常曝气、溶解氧分布控制等。
帮助用户实现工艺的精细调节。
AVS还可以根据当前需要的曝气量，通知鼓风机主控（MCP）进行风量调节，使鼓风机节能运行，防止发生喘震等异常情况，节约鼓风机电耗。
下图为AVS在污水厂工艺流程中的示意：AVS1（2）AVS精确曝气控制原理生物处理过程是通过人为地维持好氧/厌氧环境，使曝气池中的微生物持续特定的生化过程，去除或降低污水中的目标物质，从而达到排放要求。
传统方法因缺乏依赖精确模型的控制策略，造成过量曝气或DO控制波动过大，控制效果不佳，易造成去除率的波动。
生物处理工艺中，DO是快时标变量，其动力学特性是非线性和时变的，传统控制方式无法及时准确地应对各种扰动的影响，要达到精确控制必须建立可靠的动力学模型。
AVS精确曝气控制系统Energy Saving solution for Wastewater Treatment PlantAVS精确曝气控制系统生物处理工艺是目前广为采用的污水处理技术，其过程是一个复杂的生化过程，曝气控制（溶解氧控制）是其中一个非常重要的环节。
不同的工艺，对曝气控制方式也有所不同，但是在几乎所有的采用生物处理工艺的污水厂中，曝气始终是最重要的能耗环节。
从一些国内的污水处理厂耗电量来，曝气占据了总耗电量的50-70%，所以曝气系统是整个污水厂节能降耗运行的关键环节。
AVS（Aeration Volume control System）精确曝气系统是一个智能控制系统，旨在为生物处理工艺提供精确曝气，即实现精确溶解氧（DO）控制。
AVS的核心是生物处理过程建模（ASM模型）和鼓风曝气精确配气调节，在控制过程中其模型会根据系统的在线数据进行自动的优化调整。
采用AVS，能够为污水处理企业带来一下益处：◆根据真实需求实现节能曝气，有助于实现污水厂节能运行；◆为各种复杂工艺提供精确供气方案，适用于多种活性污泥处理工艺及其改良工艺（AO,AAO,SBR 等）；◆有助于实现溶解氧分布控制，为工艺优化提供支持；◆依靠模型，部分实现了污水处理智能控制，有助于处理效果的稳定、高效；系统功能AVS在污水厂现场控制示意AVS可以使各种复杂的供气方案得以实现，间歇曝气、微量曝气、正常曝气、溶解氧分布控制等。
帮助用户实现工艺的精细调节。
AVS还可以根据当前需要的曝气量，通知鼓风机主控（MCP）进行风量调节，使鼓风机节能运行，防止发生喘震等异常情况，节约鼓风机电耗。
下图为AVS在污水厂工艺流程中的示意：AVS精确曝气控制原理生物处理过程是通过人为地维持好氧/厌氧环境，使曝气池中的微生物持续特定的生化过程，去除或降低污水中的目标物质，从而达到排放要求。
传统方法因缺乏依赖精确模型的控制策略，造成过量曝气或DO 控制波动过大，控制效果不佳，易造成去除率的波动。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201822231046.0(22)申请日 2018.12.28(73)专利权人 中原环保股份有限公司地址 450000 河南省郑州市中原区中原中路167号1号楼16层(72)发明人 王小玲 蒋晚霞 和笑天 王宏武 周鹏 陈煜 李新喜 楚金喜 胡冰 李永 杜云鹏 魏明 万晓瑞 李华伟 张良 罗鹏 李海涛 李鹏飞 杨丽亚 罗思远 (74)专利代理机构 郑州浩翔专利代理事务所(特殊普通合伙) 41149代理人 边延松(51)Int.Cl.C02F 7/00(2006.01)C02F 3/02(2006.01)C02F 101/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种污水处理精确曝气系统(57)摘要本实用新型公开了一种污水处理精确曝气系统，包括控制组件、鼓风机组以及两个以上的生物池，每个生物池内均设有曝气管，所述曝气管通过分流管与外部的空气总管相连通，所述空气总管与鼓风机组相连通，在每个生物池对应的分流管上分别设有电动阀和空气流量计；在所述空气总管上设有压力表；所述控制组件包括主控制器、分别对应每个生物池的子站控制器，在每个生物池内均设有与所述子站控制器对应电连接的在线溶解氧测定仪、污泥浓度计、水温计和氨氮在线监测仪。
本实用新型能够根据实测的溶解氧浓度的变化，通过电动阀来实时调节气量分配，实现了精确曝气，克服了传统曝气方法存在的偏差大、能耗高的缺陷。
权利要求书1页 说明书7页 附图2页CN 209583779 U 2019.11.05C N 209583779U1.一种污水处理精确曝气系统，其特征在于，包括控制组件、鼓风机组以及两个以上的生物池，每个生物池内均设有曝气管，所述曝气管通过分流管与外部的空气总管相连通，所述空气总管与鼓风机组相连通，在每个生物池对应的分流管上分别设有电动阀和空气流量计；在所述空气总管上设有压力表；所述控制组件包括主控制器、分别对应每个生物池的子站控制器，在每个生物池内均设有与所述子站控制器对应电连接的在线溶解氧测定仪、污泥浓度计、水温计和氨氮在线监测仪；所述鼓风机组配置有鼓风机主控柜和分别对应每个鼓风机的就地控制柜，所述主控制器通过MCP接口与鼓风机主控柜对应连接，所述鼓风机主控柜分别通过就地控制柜与鼓风机组内的鼓风机对应控制连接。
