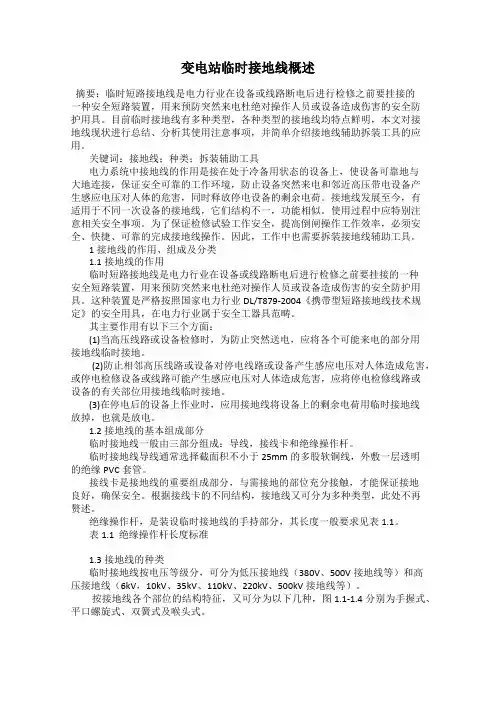

变电站临时接地线概述摘要：临时短路接地线是电力行业在设备或线路断电后进行检修之前要挂接的一种安全短路装置，用来预防突然来电杜绝对操作人员或设备造成伤害的安全防护用具。
目前临时接地线有多种类型，各种类型的接地线均特点鲜明，本文对接地线现状进行总结、分析其使用注意事项，并简单介绍接地线辅助拆装工具的应用。
关键词：接地线；种类；拆装辅助工具电力系统中接地线的作用是接在处于冷备用状态的设备上，使设备可靠地与大地连接，保证安全可靠的工作环境，防止设备突然来电和邻近高压带电设备产生感应电压对人体的危害，同时释放停电设备的剩余电荷。
接地线发展至今，有适用于不同一次设备的接地线，它们结构不一，功能相似。
使用过程中应特别注意相关安全事项。
为了保证检修试验工作安全，提高倒闸操作工作效率，必须安全、快捷、可靠的完成接地线操作。
因此，工作中也需要拆装接地线辅助工具。
1接地线的作用、组成及分类1.1接地线的作用临时短路接地线是电力行业在设备或线路断电后进行检修之前要挂接的一种安全短路装置，用来预防突然来电杜绝对操作人员或设备造成伤害的安全防护用具。
这种装置是严格按照国家电力行业DL/T879-2004《携带型短路接地线技术规定》的安全用具，在电力行业属于安全工器具范畴。
其主要作用有以下三个方面：(1)当高压线路或设备检修时，为防止突然送电，应将各个可能来电的部分用接地线临时接地。
(2)防止相邻高压线路或设备对停电线路或设备产生感应电压对人体造成危害，或停电检修设备或线路可能产生感应电压对人体造成危害，应将停电检修线路或设备的有关部位用接地线临时接地。
(3)在停电后的设备上作业时，应用接地线将设备上的剩余电荷用临时接地线放掉，也就是放电。
1.2接地线的基本组成部分临时接地线一般由三部分组成：导线，接线卡和绝缘操作杆。
临时接地线导线通常选择截面积不小于25mm的多股软铜线，外敷一层透明的绝缘PVC套管。
接线卡是接地线的重要组成部分，与需接地的部位充分接触，才能保证接地良好，确保安全。
施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。
以下是施工现场临时用电接地与防雷的安全要求的详细说明。
一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。
2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。
3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。
4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。
5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。
二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。
2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。
3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。
4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。
5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。
三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。
2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。
3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。
4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。

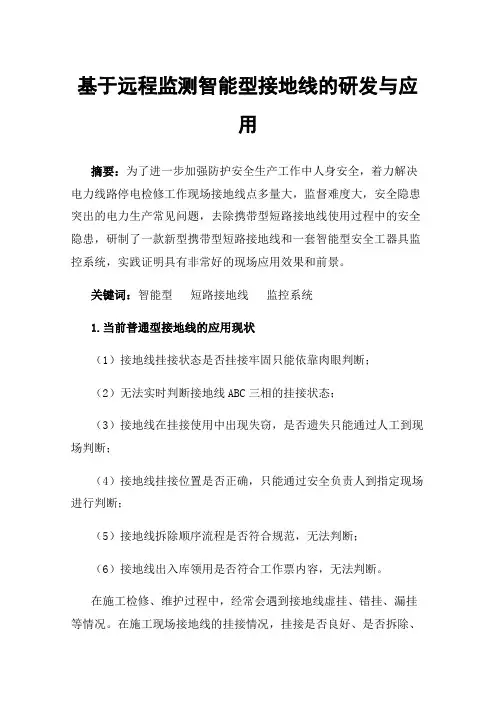

基于远程监测智能型接地线的研发与应用摘要：为了进一步加强防护安全生产工作中人身安全，着力解决电力线路停电检修工作现场接地线点多量大，监督难度大，安全隐患突出的电力生产常见问题，去除携带型短路接地线使用过程中的安全隐患，研制了一款新型携带型短路接地线和一套智能型安全工器具监控系统，实践证明具有非常好的现场应用效果和前景。
关键词：智能型短路接地线监控系统1.当前普通型接地线的应用现状（1）接地线挂接状态是否挂接牢固只能依靠肉眼判断；（2）无法实时判断接地线ABC三相的挂接状态；（3）接地线在挂接使用中出现失窃，是否遗失只能通过人工到现场判断；（4）接地线挂接位置是否正确，只能通过安全负责人到指定现场进行判断；（5）接地线拆除顺序流程是否符合规范，无法判断；（6）接地线出入库领用是否符合工作票内容，无法判断。
在施工检修、维护过程中，经常会遇到接地线虚挂、错挂、漏挂等情况。
在施工现场接地线的挂接情况，挂接是否良好、是否拆除、挂接位置等情况无法掌握，只能通过传统人工管理。
在“五防”中两项规定与接地线有关：防止带电挂接地线，防止带接地线合闸。
尽管如此,由各种人员原因引起的误操作事故不断发生,其中,与接地线操作有关的误操作发生的几率最大,所以采用更先进、有效实用的智能化管理来保障电网接地线的操作安全是十分必要。
2.智能型接地线能解决的问题（1）智能接地线挂接状态通过电器回路测量法判断挂接状态是否牢固；（2）实时查看接地线ABC三相的挂接、摘除状态；（3）智能接地线链接风险管控平台，通过北斗卫星定位系统判断挂接位置是否正确，省去人工现场判断；（4）智能接地线野外作业遗失通过定位找回；（5）智能接地线语音警示提示拆装顺序，防止违规操作；（6）智能接地线出入库领用信息平台日志记录，可溯源查询；（7）手机微信小程序导航至接地线挂接位置，轻松寻找挂接的接地线。
携带型短路接地线应集悬挂判定、GNSS定位、操作违规预警于一身。
电力科技2017年8期︱327︱接地线状态实时检测技术及应用朱 彬 汪中行国网安庆供电公司安全监察质量部，安徽 安庆 246000摘要：本文分析了目前微机防误闭锁系统对接地线防误管理存在的问题，为解决此问题提出了一种实现接地线挂接/拆除状态实时采集的技术方案，以及使用这技术方案实现接地线状态采集后微机防误闭锁系统的操作流程及应用效果。
最后说明实现接地线状态采集具有的意义。
关键词：接地线状态实时采集；zigBee 微功耗无线通信网络；防误操作中图分类号：TM473 文献标识码：B 文章编号：1006-8465（2017）08-0327-011 概述 目前微机防误闭锁系统的广泛使用显著的降低了带地线（地刀）合刀闸和带电挂地线等人为误操作事故的发生。
然而大多数微机防误闭锁系统对接地线的防误并不完善，主要表现在地线的挂接状态依靠系统记忆，部分环节依靠操作人员的责任心来保证，操作过程存在“走空程”可能，这样就存在地线漏挂和漏拆的漏洞。
要完全实现接地线的防误操作，必须要把接地线的挂接拆除状态实时采集发送给防误主机，微机防误闭锁系统根据接地线的实时状态进行逻辑判断，给出每一步操作是否到位提示以及是否允许进入下一步操作，从而实现接地线的完全防误操作功能。
2 接地线状态实时检测工作原理 我们使用的方案是，在地线桩上设计安装了代表其唯一ID 的无线RFID 码片(如图：1)，变电站里的所有接地线的地线头上都安装有专门设计的智能检测装置，挂接地线时，当操作人员把地线头插入到地线桩连接固定时，地线桩上设计的磁性元器件将触发智能检测装置内部工作，智能检测装置把地线桩上的RFID 码值读取，通过无线通信的方式发送给远方的防误主机，告知当前本地线是挂接在哪个地线桩（设备、线路）上。
当拆除接地线时，地线头被拆除离开地线桩，这时地线头上的智能检测装置检测到失去了地线桩上的磁性元器件的磁场，再通过无线通信方式发送给远方的防误主机，告知其本地线已经被拆除离开某地线桩（设备、线路）。

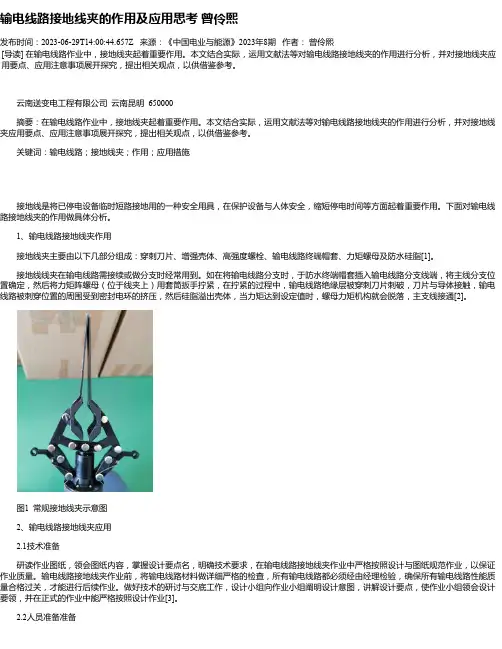

输电线路接地线夹的作用及应用思考曾伶熙发布时间：2023-06-29T14:00:44.657Z 来源：《中国电业与能源》2023年8期作者：曾伶熙[导读] 在输电线路作业中，接地线夹起着重要作用。
本文结合实际，运用文献法等对输电线路接地线夹的作用进行分析，并对接地线夹应用要点、应用注意事项展开探究，提出相关观点，以供借鉴参考。
云南送变电工程有限公司云南昆明 650000摘要：在输电线路作业中，接地线夹起着重要作用。
本文结合实际，运用文献法等对输电线路接地线夹的作用进行分析，并对接地线夹应用要点、应用注意事项展开探究，提出相关观点，以供借鉴参考。
关键词：输电线路；接地线夹；作用；应用措施接地线是将已停电设备临时短路接地用的一种安全用具，在保护设备与人体安全，缩短停电时间等方面起着重要作用。
下面对输电线路接地线夹的作用做具体分析。
1、输电线路接地线夹作用接地线夹主要由以下几部分组成：穿刺刀片、增强壳体、高强度螺栓、输电线路终端帽套、力矩螺母及防水硅脂[1]。
接地线线夹在输电线路需接续或做分支时经常用到。
如在将输电线路分支时，于防水终端帽套插入输电线路分支线端，将主线分支位置确定，然后将力矩阵螺母（位于线夹上）用套筒扳手拧紧，在拧紧的过程中，输电线路绝缘层被穿刺刀片刺破，刀片与导体接触，输电线路被刺穿位置的周围受到密封电环的挤压，然后硅脂溢出壳体，当力矩达到设定值时，螺母力矩机构就会脱落，主支线接通[2]。
图1 常规接地线夹示意图2、输电线路接地线夹应用2.1技术准备研读作业图纸，领会图纸内容，掌握设计要点名，明确技术要求，在输电线路接地线夹作业中严格按照设计与图纸规范作业，以保证作业质量。
输电线路接地线夹作业前，将输电线路材料做详细严格的检查，所有输电线路都必须经由经理检验，确保所有输电线路性能质量合格过关，才能进行后续作业。
做好技术的研讨与交底工作，设计小组向作业小组阐明设计意图，讲解设计要点，使作业小组领会设计要领，并在正式的作业中能严格按照设计作业[3]。

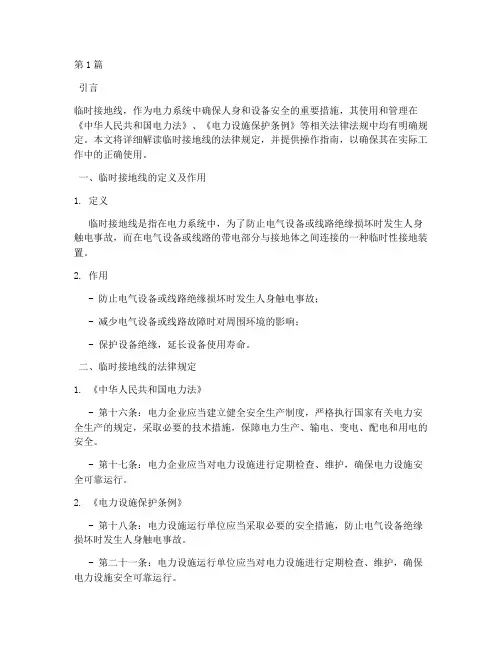

第1篇引言临时接地线，作为电力系统中确保人身和设备安全的重要措施，其使用和管理在《中华人民共和国电力法》、《电力设施保护条例》等相关法律法规中均有明确规定。
本文将详细解读临时接地线的法律规定，并提供操作指南，以确保其在实际工作中的正确使用。
一、临时接地线的定义及作用1. 定义临时接地线是指在电力系统中，为了防止电气设备或线路绝缘损坏时发生人身触电事故，而在电气设备或线路的带电部分与接地体之间连接的一种临时性接地装置。
2. 作用- 防止电气设备或线路绝缘损坏时发生人身触电事故；- 减少电气设备或线路故障时对周围环境的影响；- 保护设备绝缘，延长设备使用寿命。
二、临时接地线的法律规定1. 《中华人民共和国电力法》- 第十六条：电力企业应当建立健全安全生产制度，严格执行国家有关电力安全生产的规定，采取必要的技术措施，保障电力生产、输电、变电、配电和用电的安全。
- 第十七条：电力企业应当对电力设施进行定期检查、维护，确保电力设施安全可靠运行。
2. 《电力设施保护条例》- 第十八条：电力设施运行单位应当采取必要的安全措施，防止电气设备绝缘损坏时发生人身触电事故。
- 第二十一条：电力设施运行单位应当对电力设施进行定期检查、维护，确保电力设施安全可靠运行。
3. 《电力安全工作规程》- 7.3.1：进行带电作业时，应当采取必要的绝缘、隔离措施，防止电气设备绝缘损坏时发生人身触电事故。
- 7.3.2：进行带电作业时，应当使用绝缘工具、绝缘手套等绝缘防护用品，并严格按照操作规程进行作业。
三、临时接地线的操作指南1. 操作前的准备- 检查临时接地线是否符合国家标准，确保接地线完好无损；- 确认接地体是否可靠接地，接地电阻符合要求；- 了解作业环境，确保作业安全。
2. 操作步骤- 将临时接地线的一端连接到电气设备的带电部分；- 将临时接地线的另一端连接到接地体；- 检查接地线连接是否牢固，确保接地可靠；- 进行带电作业。
智能型接地线在配电网检修中的应用摘要：传统接地线在配电网检修中存在挂接不牢靠、漏接而造成作业人员触电风险，或检修后漏拆导致带接地线送电引起三相短路事故，对人身、设备造成安全隐患，给企业造成巨大的经济损失。
本文提出一种智能型接地线，可实时监测接地线的挂接位置、挂接运行状态信息，对接地线漏挂、错挂、漏拆、无效装设等情况及时告警，避免接地线使用不规范而造成人身伤亡事故。
同时，安全监督人员可实时掌握接地线的状态，实现远程管控，特别适用于配电网检修作业现场。
关键词：智能型；接地线；实时监测；远程管控引言：传统接地线在配电网检修施工过程中使用十分普遍，是一项重要的安全技术措施，是确保人身安全的一道重要安全屏障，是作业人员的生命线。
检修现场接地线的不规范使用，可能导致人员触电、设备损坏等安全风险。
同时，在基建、扩建、技改等配网施工作业过程中，如何更好地管控现场安全，确保接地线的正确使用，避免漏挂、错挂、漏拆、无效装设等情况，保证人员安全，智能型接地线的应用有重要的意义。
1传统接地线存在的问题（1）传统接地线在检修作业现场时，一般通过工作票及作业卡进行管理，不具备远方监控、智能管理提升等功能，存在检修现场漏拆接地线造成带接地线送电的误操作事故风险。
（2）接地线挂接是否安全可靠、接地位置是否正确等无法判断，存在作业人员触电的风险。
（3）接地线管理手段比较落后，出入库、试验检测、报废流程等管理多为人工登记管理，借出、归还管理无法有效管控，同时在安全试验过程中可能导致遗漏现象。
大量的纸质台账记录，不便于查阅，未能实现规范化、信息化、智能化管理。
（4）安全管理人员无法远程监控接地线状态，监管存在漏洞。
2智能型接地线的应用2.1智能型接地装线的组成智能接地装线由微控制单元、供电及辅助系统、GPRS通信与GPS定位模组、指示与告警系统以及天线系统构成的主模块、短路接地装置副模块以及短路接地棒组成。
绝缘接地棒与短路接地线连接构成短路接地装置，绝缘接地棒的线路端线夹与RFID电子标签相连构成智能短路接地装置副模块；该智能短路接地监测装置可以实时向后台及终端显示状态及位置，监测线路端线夹是否挂接牢靠，可实现漏拆提示功能。
电力线路临时接地线管理系统开发与应用【摘要】本文阐述大部分电力企业为杜绝“带临时接地线送电”事故，在制度上对临时接地线的使用与管理作出一些基本要求。
由于临时接地线管理缺乏现代化、系统化、自动化管理手段，在电网施工过程中，带临时接地线送电的安全事故仍屡有发生。
为临时接地线的使用与管理提供科学化、技术化、系统化现场监察，是保障电网送电安全的重要课题。
【关键词】电力线路；临时接地线；安全管理；系统开发与应用
引言
本文针对现场临时接地线安全使用管理，采用无线有源rfid无线射频监测装置结合gsm网络原理，实现对临时接地线实时监测为目的，对本单位在册临时接地线的使用与归位状态实行实时监控，并通过监测中心对本单位线路工作票接地线实行关联管理，为杜绝“带临时接地线送电”事故提供技术依据。
1.临时接地线安全管理方面问题
临时接地线在电网施工过程中，是保障人身、设备安全最重要的技术措施；但对于电网送电时，临时接地线“是否已全部拆除？”则成为电力系统最严重的安全隐患。
实际工作过程中，临时接地线的管理面临以下问题：一是临时接地线的安装地点分散、零乱、不固定，难于管理，对临时接地线带出的数量、安装地点的管理和控制只依赖于使用人员自身的安全意识和自觉性，缺乏行之有效的技
术手段或措施。
二是在大型停电作业中会有几十组甚至上百组临时接地线在线路上使用，使得在拆除地线的操作过程中经常会出现漏拆的现象，导致带地线送电的恶性误操作事故，从而给系统造成了极其重大的经济损失和负面影响。
三是在大型停电作业中，施工存在工作地段复杂、施工人员众多、施工班组混合的综合施工态势，施工现场缺乏临时接地线统一监管。
四是施工完毕后通常只通过办理工作票终结手续，由工作负责人确认“工作票上所有临时接地线已经拆除”的汇报，作为恢复线路送电最终的、唯一的依据，缺乏有效的技术监督手段。
2.我国“防止带临时接地线送电”装置发展现状
在过去的几十年，人们已经注意到了临时接地线在保证系统安全运营方面的重要性，从不同的方向入手，想方设法提高临时接地线的管理。
在解决临时接地线漏拆的问题方面，在国内主要有“防止带地线合闸自动控制装置”以及“电力系统防带地线合断电路闭锁装置”。
“防止带地线合闸自动控制装置” [1]的控制装置采用临时接地线对三相电力线路直接短接并组成一种四端不平衡式带通网络，使该网络对控制信号产生谐振并进行选通的结构。
原理是：利用当临时接地线没有拆除的情况下，通电时开关部件不能正常工作的方式来防止漏拆临时接地线送电事故的发生。
“电力系统防带地线合断电路闭锁装置” [2]也是一种防带临时接地线送电的设备，该装置或设备采用两部分元件，其中一部分元件与断路器控制回路连接，另一部分元件与临时接地线连接，且在两部分元件之间
采用一个金属件作导电材料。
3.开发“临时接地线实时监测管理系统”总体构思
临时接地线监测管理系统的主要监测功能是：实时监控安全工具柜、急修车辆中的临时接地线取出以及归位情况。
由于接地线监测管理系统是统一将全局临时接地线以唯一的身份进行管理，以及将每项关联工程的工作票临时接地线进行技术监管；电网工程施工完毕后，只要经过系统、工作班组以及监控人员确认本关联工程接地线已全部归位，原则上停电线路可视为“无临时接地线”。
4.临时接地线监测管理系统工作原理
临时接地线监测管理系统通过采用有源rfid射频识别技术，实现探测器和临时接地线之间的非接触式识别和检测。
系统检测器经过采集临时接地线转换开关（存放与使用）状态，再通过gsm网络数据的远传，将现场使用信息上送到监测中心，实现对临时接地线位置状态的远程监测。
一是临时接地线管理系统采用标准的分布式控制系统架构。
由调度端的临时接地线监控中心和安装在安全工具柜、急修车辆中的临时接地线探测器的有源rfid、gsm通讯网络构成。
二是监测中心配置一台装有sim卡的信息接收机及客户端主机，接收显示安全工具柜或检修车辆的探测器发回的临时接地线位置
状态信息，并通过接口将信息发给监测中心，在客户端对临时接地线的编号、位置状态、所属班组等信息进行显示；三是安装在安全工具柜、修车辆的探测器由rfid射频检测功能模块、gsm功能模块、具有管理控制功能的计算机系统组成。
集中实现安全工具柜内部的
温湿度的检测显示；控制加热除湿设备；提示临时接地线及其它安全工器具下一次的检验时间；显示临时接地线存放位置图；探测临时接地线的存放位置，当临时接地线被工作人员取出或归为后，发送相关信息给监控中心，并由监控中心根据关联工作任务，判断该项任务是否已完成（接地线全部拆除）。
四是有源rfid通讯终端采用塞入式安装方式，安装在接地棒的尾端（接地棒手持处），可由拉环拔出方便电池更换，芯片内写入临时接地线的统一编号、责任班组、产品信息等相关资料。
5.临时接地线监测管理系统应用依据
临时接地线监测管理系统的工作原理是基于gsm通讯网络通讯，运用有源无线射频探测技术，在临时接地线的保管、使用等环节中对临时接地线进行身份、位置、和现场使用状态等信息进行识别，并将信息与调度端的临时接地线监控中心实现无缝连接，使临时接地线的使用纳入调度系统统一管理，确保临时接地线从存放到使用以及归还的全过程符合安规所设定的作业流程及管理标准，从而通过有效的技术手段，改变临时接地线保管及使用时只依赖于制度防误的现状，消除人为疏忽造成的恶性事故隐患，减轻作业人员人为判断的劳动强度，切实提高管理水平，是落实南方电网公司“创先”任务可靠实施的重要保证。
6.临时接地线监测系统的软件设计
为了增加系统的安全性，在系统登陆和退出时都需要进行身份验证，只有操作人员输入正确的密码和用户名才能对该系统进行操
作。
临时接地线的工作状态信息是通过gsm模块传送到监测中心的，监测人员可以通过监测界面的短信息或图表看到临时接地线的工
作状态。
在监测界面上可以以多种表现形式观察临时接地线状态，为工作人员做出下步工作指令提供有利的依据。
7.存在问题
7.1临时接地线监测管理系统的使用局限性只能反映本局（配置相同型号临时接地线监测管理系统）临时接地线使用状态，对于外单位临时接地线则失去监控能力。
7.2由于临时接地线现场定位系统必须通过卫星定位功能完成，运行维护费用高；故此，本临时接地线监测管理系统只能反映接地线取出以及归位的实时情况，而无法追踪临时接地线现场安装位置。
7.3由于临时接地线监测管理系统监测状态上送到调度端，并由调度端实行技术监督。
故此，调度端除日常电网维护工作、事故处理外，还要对工程临时接地线进行监督、把关工作，将大幅加重调度值班人员工作压力与负担。
8.结束语
本研究方案将gsm与rfid应用于临时接地线状态监测管理中，融合现代检测技术、单片机控制技术和无线数据通信技术，利用现有的gsm无线通信网络，实现了对临时接地线的实时远程监测，有效地解决了临时接地线管理和工作后漏拆等问题。
另一方面，由于
本临时接地线管理系统投资小、适用范围广以及不受施工环境与地点影响，易于全面普及应用。
但由于接地线管理系统依靠gsm网络与监测中心联系，受gsm网络信号限制，某程度上影响管理系统正常判断。
【参考文献】
[1]崔国强.防止带地线合闸自动控制装置[p].发明专利申请号： cn88109709.8，1988年.
[2]刘双林.电力系统防带地线合断电路闭锁装置[p].发明专利申请号：93201122，1993年.。
