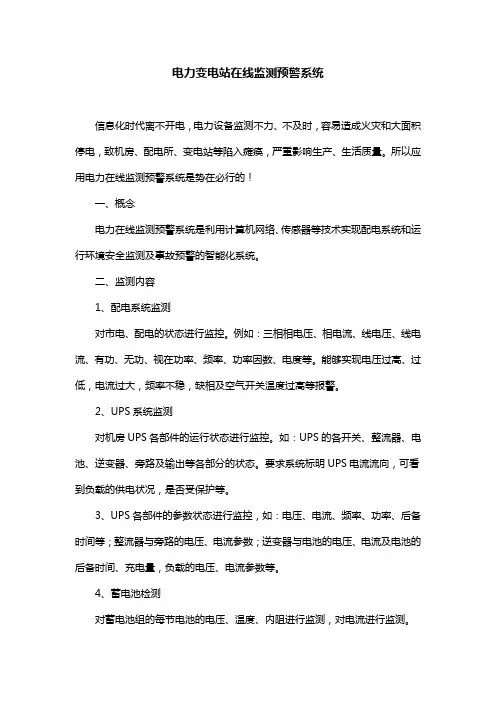

电力变电站在线监测预警系统信息化时代离不开电，电力设备监测不力、不及时，容易造成火灾和大面积停电，致机房、配电所、变电站等陷入瘫痪，严重影响生产、生活质量。

所以应用电力在线监测预警系统是势在必行的！一、概念电力在线监测预警系统是利用计算机网络、传感器等技术实现配电系统和运行环境安全监测及事故预警的智能化系统。

二、监测内容1、配电系统监测对市电、配电的状态进行监控。

例如：三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等。

能够实现电压过高、过低，电流过大，频率不稳，缺相及空气开关温度过高等报警。

2、UPS系统监测对机房UPS各部件的运行状态进行监控。

如：UPS的各开关、整流器、电池、逆变器、旁路及输出等各部分的状态。

要求系统标明UPS电流流向，可看到负载的供电状况，是否受保护等。

3、UPS各部件的参数状态进行监控，如：电压、电流、频率、功率、后备时间等；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数等。

4、蓄电池检测对蓄电池组的每节电池的电压、温度、内阻进行监测，对电流进行监测。

能够实时反映设备状态及故障信息。

5、环境安全监测如火灾、防盗、浸水、SF6气体、温湿度等。

三、针对电力在线监测预警有产品、解决方案。

1、配电监测配电监测模块、三相电量仪、精密电流互感器。

2、UPS系统监测UPS检测模块3、蓄电池检测蓄电池巡检仪、无线蓄电池管理模块4、温湿度监测温湿度传感器5、防盗监测门禁6、浸水监测区域漏水检测器、区域漏水检测电缆7、消防检测烟雾传感器、红外传感器根据用户应用场景不同，电力在线监测预警系统广泛应用于配电所、变电站、居配所、通信基站等，涉及政府、交通、教育、小区行业。

所以解决方案也不尽相同。

变电站在线监控系统变电站在线监控系统是现代电力系统的重要组成部分，它通过实时监控变电站内的各种设备状态，确保电力系统的稳定运行和高效管理。

该系统利用先进的传感器技术、通信技术和计算机技术，实现了对变电站内设备的全面监控，包括变压器、断路器、继电保护装置等关键设备的运行状态。

首先，变电站在线监控系统的核心是数据采集。

系统通过安装在设备上的传感器，实时收集设备的运行数据，如温度、压力、电流、电压等。

这些数据通过通信网络传输到监控中心，由监控软件进行处理和分析。

其次，系统的数据处理和分析功能是确保电力系统安全运行的关键。

监控软件能够对收集到的数据进行实时分析，及时发现设备的异常情况，如过载、过热等。

一旦发现异常，系统会自动发出警报，并提供相应的处理建议，以避免设备故障或事故的发生。

此外，变电站在线监控系统还具备远程控制功能。

在紧急情况下，操作人员可以通过系统远程控制变电站内的设备，如断开故障线路、调整变压器的运行参数等，以快速响应和处理突发事件。

系统还具有数据存储和历史分析功能。

所有收集到的数据都会被存储在数据库中，便于进行历史数据分析和趋势预测。

通过对历史数据的分析，可以发现设备的潜在问题，提前进行维护和检修，从而延长设备的使用寿命。

最后，变电站在线监控系统还支持与其他电力系统的集成，如电网调度系统、电力市场交易系统等。

通过与其他系统的集成，可以实现电力资源的优化配置和电力市场的高效运作。

综上所述，变电站在线监控系统通过实时监控、数据处理、远程控制、数据存储和系统集成等功能，为电力系统的安全、稳定和高效运行提供了有力保障。

随着技术的不断发展，未来的变电站在线监控系统将更加智能化和自动化，为电力行业的发展做出更大的贡献。

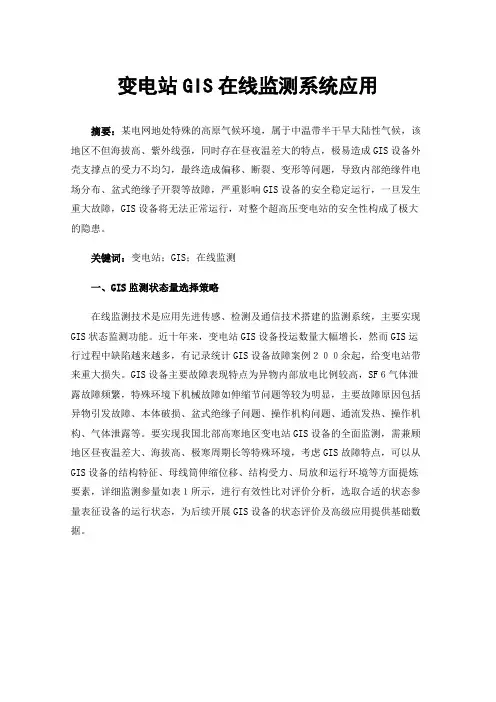

变电站GIS在线监测系统应用摘要：某电网地处特殊的高原气候环境，属于中温带半干旱大陆性气候，该地区不但海拔高、紫外线强，同时存在昼夜温差大的特点，极易造成GIS设备外壳支撑点的受力不均匀，最终造成偏移、断裂、变形等问题，导致内部绝缘件电场分布、盆式绝缘子开裂等故障，严重影响GIS设备的安全稳定运行，一旦发生重大故障，GIS设备将无法正常运行，对整个超高压变电站的安全性构成了极大的隐患。

关键词：变电站；GIS；在线监测一、GIS监测状态量选择策略在线监测技术是应用先进传感、检测及通信技术搭建的监测系统，主要实现GIS状态监测功能。

近十年来，变电站GIS设备投运数量大幅增长，然而GIS运行过程中缺陷越来越多，有记录统计GIS设备故障案例２００余起，给变电站带来重大损失。

GIS设备主要故障表现特点为异物内部放电比例较高，SF６气体泄露故障频繁，特殊环境下机械故障如伸缩节问题等较为明显，主要故障原因包括异物引发故障、本体破损、盆式绝缘子问题、操作机构问题、通流发热、操作机构、气体泄露等。

要实现我国北部高寒地区变电站GIS设备的全面监测，需兼顾地区昼夜温差大、海拔高、极寒周期长等特殊环境，考虑GIS故障特点，可以从GIS设备的结构特征、母线筒伸缩位移、结构受力、局放和运行环境等方面提炼要素，详细监测参量如表１所示，进行有效性比对评价分析，选取合适的状态参量表征设备的运行状态，为后续开展GIS设备的状态评价及高级应用提供基础数据。

二、GIS在线监测系统配置策略浅析GIS局部放电在线监测可以有效发现悬浮、尖端、颗粒等典型缺陷，且多次发现潜伏性缺陷，应用效果较好。

GIS局部放电传感器根据安装方式可分为内置式和外置式两种。

内置传感器可获得较高的灵敏度，但对制造安装的要求较高。

相对于内置传感器，外置传感器的数据传输抗干扰性及灵敏度要差一些，但安装灵活，不影响系统的运行，安全性较高。

针对已建成超高压变电站未配置内置传感器的，如果实现内置式局放在线监测投资巨大，且需要改动设备结构，风险较大，可适当考虑外置式局放监测系统。

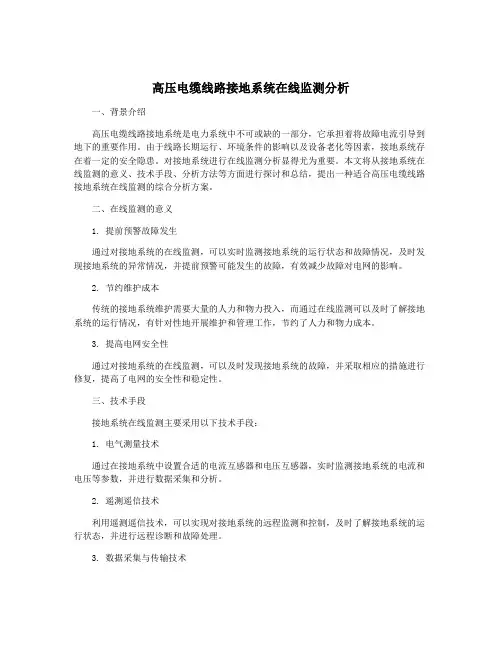

高压电缆线路接地系统在线监测分析一、背景介绍高压电缆线路接地系统是电力系统中不可或缺的一部分，它承担着将故障电流引导到地下的重要作用。

由于线路长期运行、环境条件的影响以及设备老化等因素，接地系统存在着一定的安全隐患。

对接地系统进行在线监测分析显得尤为重要。

本文将从接地系统在线监测的意义、技术手段、分析方法等方面进行探讨和总结，提出一种适合高压电缆线路接地系统在线监测的综合分析方案。

二、在线监测的意义1. 提前预警故障发生通过对接地系统的在线监测，可以实时监测接地系统的运行状态和故障情况，及时发现接地系统的异常情况，并提前预警可能发生的故障，有效减少故障对电网的影响。

2. 节约维护成本传统的接地系统维护需要大量的人力和物力投入，而通过在线监测可以及时了解接地系统的运行情况，有针对性地开展维护和管理工作，节约了人力和物力成本。

3. 提高电网安全性通过对接地系统的在线监测，可以及时发现接地系统的故障，并采取相应的措施进行修复，提高了电网的安全性和稳定性。

三、技术手段接地系统在线监测主要采用以下技术手段：1. 电气测量技术通过在接地系统中设置合适的电流互感器和电压互感器，实时监测接地系统的电流和电压等参数，并进行数据采集和分析。

2. 遥测遥信技术利用遥测遥信技术，可以实现对接地系统的远程监测和控制，及时了解接地系统的运行状态，并进行远程诊断和故障处理。

3. 数据采集与传输技术采用先进的数据采集与传输技术，实现对接地系统数据的实时采集、传输和存储，保障对接地系统运行情况的全面监测。

四、分析方法接地系统在线监测数据的分析是保障系统安全稳定运行的重要环节，主要有以下几种分析方法：1. 数据统计分析对接地系统的在线监测数据进行统计分析，了解接地系统的运行规律和特征，为后续的故障诊断和处理提供依据。

2. 趋势分析通过比较历史数据和实时数据，分析接地系统的趋势变化，及时发现系统的异常情况，提前预警潜在故障。

3. 数据挖掘分析将先进的数据挖掘技术应用于接地系统在线监测数据的分析中，挖掘数据中的潜在规律和异常特征，为系统安全运行提供更多的信息和依据。

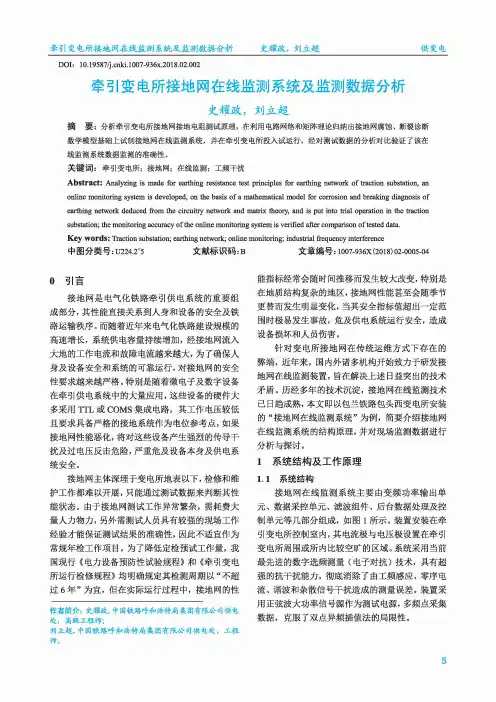

DOI ：10.19587/j .cnki. 1007-936x.2018.02.002牵引变电所接地网在线监测系统及监测数据分析史耀政，刘立超摘要：分析牵引变电所接地网接地电阻测试原理，在利用电路网络和矩阵理论归纳出接地网腐蚀、断裂诊断 数学模型基础上试制接地网在线监测系统，并在牵引变电所投入试运行，经对测试数据的分析对比验证了该在 线监测系统数据监测的准确性。

关键词：牵引变电所；接地网；在线监测；工频干扰Abstract：Analyzing is made for earthing resistance test principles for earthing network of traction substation, an online monitoring system is developed, on the basis of a mathematical model for corrosion and breaking diagnosis of earthing network deduced from the circuitry network and matrix theory, and is put into trial operation in the traction substation; the monitoring accuracy of the online monitoring system is verified after comparison of tested data.Key words：Traction substation; earthing network; online monitoring; industrial frequency interference中图分类号 :U224.2+5 文献标识码:B 文章编号：1007-936X(2018)02-0005-040引言接地网是电气化铁路牵引供电系统的重要组 成部分，其性能直接关系到人身和设备的安全及铁 路运输秩序。

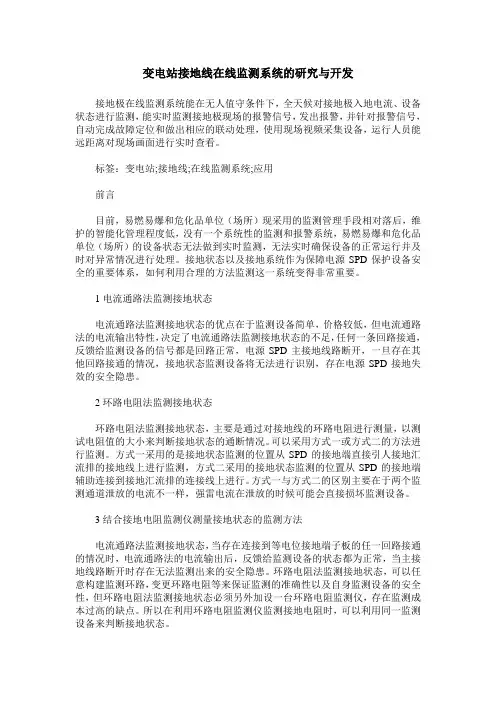

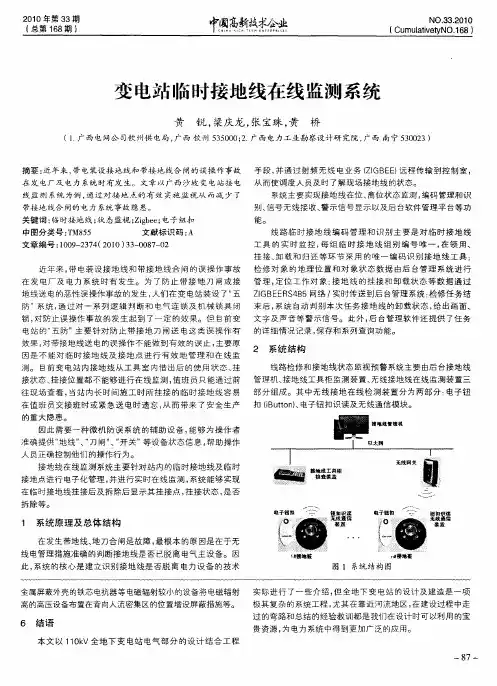

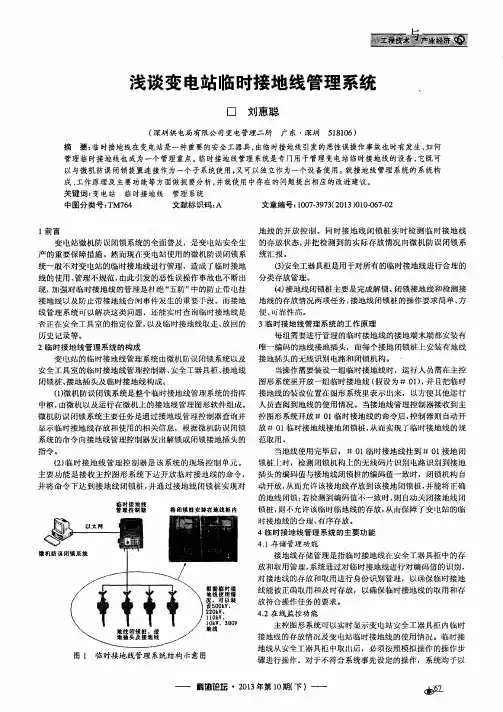

变电站接地线在线监测系统的研究与开发接地极在线监测系统能在无人值守条件下，全天候对接地极入地电流、设备状态进行监测，能实时监测接地极现场的报警信号，发出报警，并针对报警信号，自动完成故障定位和做出相应的联动处理，使用现场视频采集设备，运行人员能远距离对现场画面进行实时查看。

标签：变电站;接地线;在线监测系统;应用前言目前，易燃易爆和危化品单位（场所）现采用的监测管理手段相对落后，维护的智能化管理程度低，没有一个系统性的监测和报警系统，易燃易爆和危化品单位（场所）的设备状态无法做到实时监测，无法实时确保设备的正常运行并及时对异常情况进行处理。

接地状态以及接地系统作为保障电源SPD保护设备安全的重要体系，如何利用合理的方法监测这一系统变得非常重要。

1电流通路法监测接地状态电流通路法监测接地状态的优点在于监测设备简单，价格较低，但电流通路法的电流输出特性，决定了电流通路法监测接地状态的不足，任何一条回路接通，反馈给监测设备的信号都是回路正常，电源SPD主接地线路断开，一旦存在其他回路接通的情况，接地状态监测设备将无法进行识别，存在电源SPD接地失效的安全隐患。

2环路电阻法监测接地状态环路电阻法监测接地状态，主要是通过对接地线的环路电阻进行测量，以测试电阻值的大小来判断接地状态的通断情况。

可以采用方式一或方式二的方法进行监测。

方式一采用的是接地状态监测的位置从SPD的接地端直接引人接地汇流排的接地线上进行监测，方式二采用的接地状态监测的位置从SPD的接地端辅助连接到接地汇流排的连接线上进行。

方式一与方式二的区别主要在于两个监测通道泄放的电流不一样，强雷电流在泄放的时候可能会直接损坏监测设备。

3结合接地电阻监测仪测量接地状态的监测方法电流通路法监测接地状态，当存在连接到等电位接地端子板的任一回路接通的情况时，电流通路法的电流输出后，反馈给监测设备的状态都为正常，当主接地线路断开时存在无法监测出来的安全隐患。

1 概述变电站在线监测系统实现了信息共享平台化、系统框架网络化、设备状态可视化、监测目标全景化、全站信息数字化、通讯协议标准化、监测功能构件化、信息展现一体化，实时采集站内设备的状态数据，进行综合的诊断分析和全寿命评估。

一方面，变电站在线监测系统内部是一个相对独立的内部互联配变设备网络，另一方面又是远方主站的一个节点，向主站发送变电站内部设备的监测诊断系统和自身状态信息。

通讯服务器数据服务器工作站用户远方主站变压器监测模块断路器监测模块电抗器监测模块油中气体功能模块局部放电模块油中温度温模块机械系统监测模块局部放电模块GIS监测模块站控层间隔层过程层IEC61850IEC61850 IEC61850图1.1 总体架构图变电站在线监测系统采用IEC61850通讯标准。

IEC61850以完整的分层通讯体系，采用面向对象的方法，使构建真正意义上的智能化变电站监测系统成为可能。

具体来说，智能变电站在线监测系统包括几个部分：1）电气设备，变压器等；2）在线设备；3）集中的在线监测主机。

变电站在线监测系统的结构在逻辑结构上可分为三个层次，这三个层次分别称为"过程层"、"间隔层"、"站控层"，如图1.1。

其中过程层是一次设备和二次设备的结合面，其主要功能是：进行输变电设备的特征参数的检测、状态参数的在线检测与统计、操作控制的执行等任务；间隔层的主要功能是：进行本间隔过程层实时数据信息的汇总、数据处理、实施对一次设备实施保护控制功能，具有承上启下的作用；站控层主要任务是：汇总全站的实时数据信息，对全站的运行状况进行质量评估，将有关数据信息送往调度或控制中心并接受调度或控制中心有关控制命令，向间隔层、过程层发送控制命令等功能。

2 变电站主要设备的在线监测2.1 变压器智能监测模块电力变压器是变电站最主要的设备，所以对其的监测是变电站监测系统最为关键的一环。

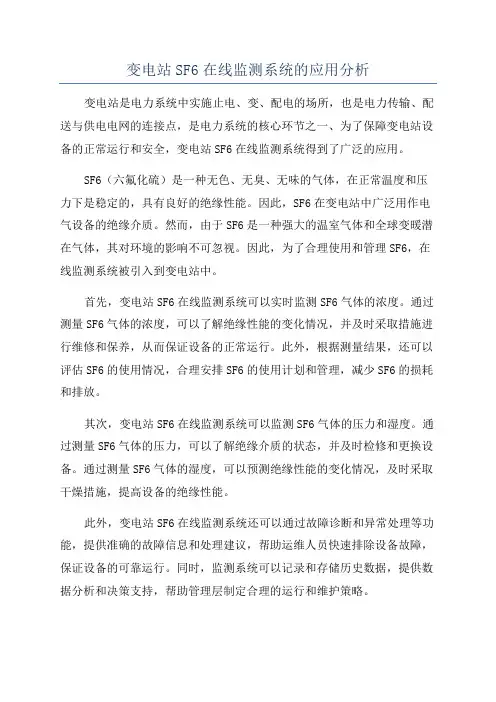

变电站SF6在线监测系统的应用分析变电站是电力系统中实施止电、变、配电的场所，也是电力传输、配送与供电电网的连接点，是电力系统的核心环节之一、为了保障变电站设备的正常运行和安全，变电站SF6在线监测系统得到了广泛的应用。

SF6（六氟化硫）是一种无色、无臭、无味的气体，在正常温度和压力下是稳定的，具有良好的绝缘性能。

因此，SF6在变电站中广泛用作电气设备的绝缘介质。

然而，由于SF6是一种强大的温室气体和全球变暖潜在气体，其对环境的影响不可忽视。

因此，为了合理使用和管理SF6，在线监测系统被引入到变电站中。

首先，变电站SF6在线监测系统可以实时监测SF6气体的浓度。

通过测量SF6气体的浓度，可以了解绝缘性能的变化情况，并及时采取措施进行维修和保养，从而保证设备的正常运行。

此外，根据测量结果，还可以评估SF6的使用情况，合理安排SF6的使用计划和管理，减少SF6的损耗和排放。

其次，变电站SF6在线监测系统可以监测SF6气体的压力和湿度。

通过测量SF6气体的压力，可以了解绝缘介质的状态，并及时检修和更换设备。

通过测量SF6气体的湿度，可以预测绝缘性能的变化情况，及时采取干燥措施，提高设备的绝缘性能。

此外，变电站SF6在线监测系统还可以通过故障诊断和异常处理等功能，提供准确的故障信息和处理建议，帮助运维人员快速排除设备故障，保证设备的可靠运行。

同时，监测系统可以记录和存储历史数据，提供数据分析和决策支持，帮助管理层制定合理的运行和维护策略。

总之，变电站SF6在线监测系统的应用可以提高变电站设备的绝缘性能和可靠性，减少设备故障和维修次数，降低运营成本和维修费用。

同时，减少SF6的损耗和排放，实现环境友好型变电站的建设和运营。

因此，变电站SF6在线监测系统的应用是提高变电站安全和可持续发展的有效手段。

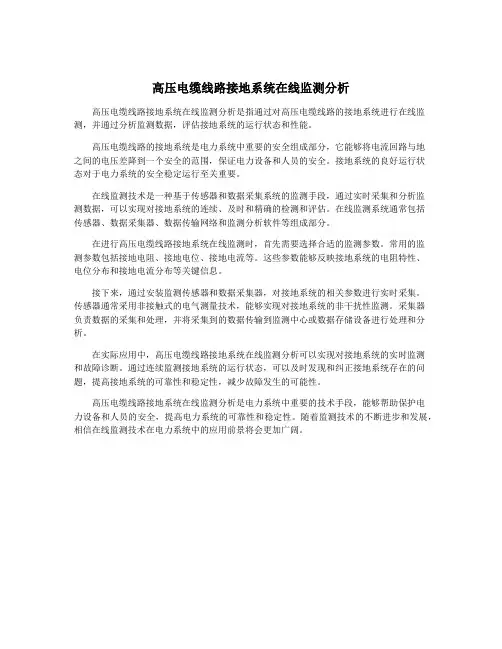

高压电缆线路接地系统在线监测分析高压电缆线路接地系统在线监测分析是指通过对高压电缆线路的接地系统进行在线监测，并通过分析监测数据，评估接地系统的运行状态和性能。

高压电缆线路的接地系统是电力系统中重要的安全组成部分，它能够将电流回路与地之间的电压差降到一个安全的范围，保证电力设备和人员的安全。

接地系统的良好运行状态对于电力系统的安全稳定运行至关重要。

在线监测技术是一种基于传感器和数据采集系统的监测手段，通过实时采集和分析监测数据，可以实现对接地系统的连续、及时和精确的检测和评估。

在线监测系统通常包括传感器、数据采集器、数据传输网络和监测分析软件等组成部分。

在进行高压电缆线路接地系统在线监测时，首先需要选择合适的监测参数。

常用的监测参数包括接地电阻、接地电位、接地电流等。

这些参数能够反映接地系统的电阻特性、电位分布和接地电流分布等关键信息。

接下来，通过安装监测传感器和数据采集器，对接地系统的相关参数进行实时采集。

传感器通常采用非接触式的电气测量技术，能够实现对接地系统的非干扰性监测。

采集器负责数据的采集和处理，并将采集到的数据传输到监测中心或数据存储设备进行处理和分析。

在实际应用中，高压电缆线路接地系统在线监测分析可以实现对接地系统的实时监测和故障诊断。

通过连续监测接地系统的运行状态，可以及时发现和纠正接地系统存在的问题，提高接地系统的可靠性和稳定性，减少故障发生的可能性。

高压电缆线路接地系统在线监测分析是电力系统中重要的技术手段，能够帮助保护电力设备和人员的安全，提高电力系统的可靠性和稳定性。

随着监测技术的不断进步和发展，相信在线监测技术在电力系统中的应用前景将会更加广阔。

变电站电力设备综合状态在线监测系统变电站电力设备综合状态在线监测系统一、应用范围及特点变电站电力设备综合在线监测系统主要针对110kV及以上电压等级变电站内关键电力设备（变压器、GIS、断路器、容性设备、避雷器、电力电缆等）进行在线监测，并通过对不同电力设备多种运行参量的综合分析为全面评估设备的运行状态和寿命预测提供准确的现场运行数据。

系统主要特点：采用分层次监测的系统结构，将电力局管辖区域内的多个变电站内的多种电力设备在线监测作为一个整体进行规划和设计，在统一的硬件平台、统一的软件平台和统一的数据库上实现变电站多种电力设备、多个状态参量的集成监测，避免了在线监测简单拼凑带来的弊端，使监测系统具有良好的兼容性、可扩展性和可维护性。

采用目前国际上最先进的数据采集硬件和PXI测控总线结构，不同设备和数据中间之间的通讯采用IEC61850标准，能够保证监测数据的准确性和可靠性。

超高频局部放电监测采用外置的微带天线传感器（带宽：3000MHz）进行测量，并对采集到的单次放电波形进行多种分析，从真正意义上实现了超高频局部放电的在线监测。

所有传感器的安装不改变变压器的本体结构，不影响设备的正常运行。

现场前置机机柜、智能采集单元和所有外置传感器的结构设计均符合高海拔、大温差户外长期使用的要求，系统具备定期自检和故障自恢复功能，能在规定的工作条件下长期可靠工作。

远程数据监控中心采用双机热备+磁盘阵列的结构保证数据长期存储的可靠性，采用电力局区域互联网通信的方式，通过浏览器方式可以远程监控管理终端和监控中心连接，实现电力局办公桌面查看现场数据，并提供无线接入方式。

系统软件采用模块化结构设计和图元设计，同时具备自动监测和手动监测功能，具有良好人机界面，易操作，易升级。

二、技术参数1. 电容性设备：介质损耗角正切分辨率达1‰。

长期检测稳定性小于5‰。

检测单元测量误差小于5‰智能监测单元电磁兼容满足相关技术标准，同时支持现场通讯协议；2．避雷器电流测量精度小于2%（现场干扰条件下测量）；能够对测量结果进行温湿度修正；长期监测稳定性小于1%；电磁兼容应足相关技术标准，同时支持现场通讯协议；3．断路器：a) 电寿命诊断分合闸过程电流波形正常工作和分合闸过程电流幅值电弧持续时间（准确性≤±10%）分合闸动作次数、时间及日期主触头累计电磨损（以I2T 或IT 表征）（受燃弧时间判断的影响，测量精度≤±15%）b) 机械系统诊断线圈分合闸时间分合闸线圈电流波形断路器分/合状态c) 控制回路状态监测辅助触点动作时间d) 储能机构状态监测储能电机工作电流波形储能电机启动次数4 变压器：a）射频局部放电监测单元传感器频带：100kHz~15MHz实时采样带宽：15MHz相位分析窗口数：4000放电统计参量分析功能，包括：基本放电参量：最大放电量、平均放电量、放电次数二次统计参量：偏斜度、峭度二维谱图显示：最大放电量相位分布Hqmax(φ)、平均放电量相位分布Hqn(φ)、放电次数相位分布Hn(φ)二维放电谱图三维放电谱图：放电次数－放电量－相位b）超高频局部放电监测单元传感器频带：10MHz~3000MHz实时采样带宽：300MHz实时采样速率：2000MS/s等效采样速率：2000MS/s纳秒单次放电分析功能，包括：时域指纹分析、频域指纹分析、联合时频分析、基于小波提取的分形分析c）油中气体色谱在线监测最小分析周期: ≤4小时；工作环境温度：-30℃～45℃；安装接口位置：油路循环范围内；测量精度：气体组分灵敏度测量范围检测精度H2 ≤1μL/L 1－2000μL/L ≤10％CO ≤1μL/L 1－5000μL/L ≤10％CH4 ≤1μL/L 0.1－2000μL/L ≤10％C2H6 ≤1μL/L 0.1－2000μL/L ≤10％C2H4 ≤1μL/L 0.1－2000μL/L ≤10％C2H2 ≤1μL/L 0.1－500μL/L ≤10％总烃≤1μL/L 1－8000μL/L ≤10％d）套管介质损耗角正切在线监测（可选）介质损耗角正切分辨率达10-3长期检测稳定性小于5×10-3检测单元测量误差小于±1%读数+0.0005e）油中温度在线监测温度检测范围：-30℃～+125℃温度测量精度：0.5℃f) 铁芯接地故障在线监测最小电流分辨率1mA最大可测量电流范围应达到100A5 环境参数监测：环境参数环境温度 -50～80℃ ±0.5% 环境湿度 0～98%RH ±2%三、系统构成采用分层次在线监测的方式，将需要在线监测的电力设备按照区域划分为多个单元（通常将一回出线上的所有电力设备划分为一个单元）。
