固结灌浆和帷幕灌浆的区别

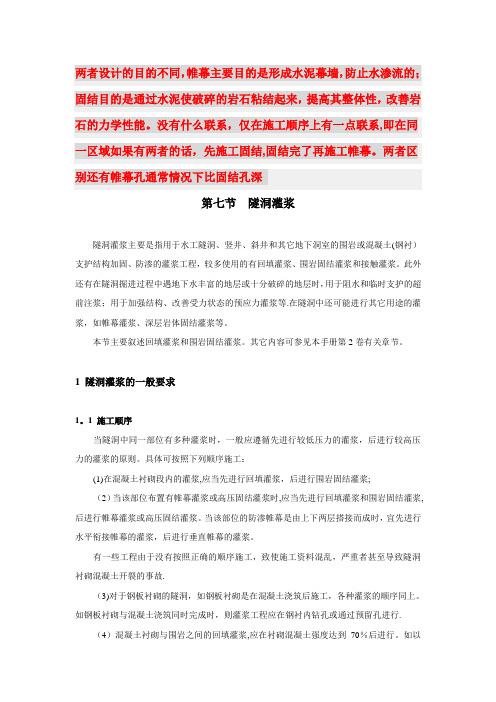

两者设计的目的不同，帷幕主要目的是形成水泥幕墙，防止水渗流的；固结目的是通过水泥使破碎的岩石粘结起来，提高其整体性，改善岩石的力学性能。

没有什么联系，仅在施工顺序上有一点联系,即在同一区域如果有两者的话，先施工固结,固结完了再施工帷幕。

两者区别还有帷幕孔通常情况下比固结孔深第七节隧洞灌浆隧洞灌浆主要是指用于水工隧洞、竖井、斜井和其它地下洞室的围岩或混凝土(钢衬）支护结构加固、防渗的灌浆工程，较多使用的有回填灌浆、围岩固结灌浆和接触灌浆。

此外还有在隧洞掘进过程中遇地下水丰富的地层或十分破碎的地层时，用于阻水和临时支护的超前注浆；用于加强结构、改善受力状态的预应力灌浆等.在隧洞中还可能进行其它用途的灌浆，如帷幕灌浆、深层岩体固结灌浆等。

本节主要叙述回填灌浆和围岩固结灌浆。

其它内容可参见本手册第2卷有关章节。

1 隧洞灌浆的一般要求1。

1 施工顺序当隧洞中同一部位有多种灌浆时，一般应遵循先进行较低压力的灌浆，后进行较高压力的灌浆的原则。

具体可按照下列顺序施工：(1)在混凝土衬砌段内的灌浆,应当先进行回填灌浆，后进行围岩固结灌浆;（2）当该部位布置有帷幕灌浆或高压固结灌浆时,应当先进行回填灌浆和围岩固结灌浆,后进行帷幕灌浆或高压固结灌浆。

当该部位的防渗帷幕是由上下两层搭接而成时，宜先进行水平衔接帷幕的灌浆，后进行垂直帷幕的灌浆。

有一些工程由于没有按照正确的顺序施工，致使施工资料混乱，严重者甚至导致隧洞衬砌混凝土开裂的事故.（3)对于钢板衬砌的隧洞，如钢板衬砌是在混凝土浇筑后施工，各种灌浆的顺序同上。

如钢板衬砌与混凝土浇筑同时完成时，则灌浆工程应在钢衬内钻孔或通过预留孔进行.（4）混凝土衬砌与围岩之间的回填灌浆,应在衬砌混凝土强度达到70％后进行。

如以龄期计算，建议在衬砌混凝土浇筑14d后进行。

有的时候工期很紧，可在衬砌混凝土中加入适量早强剂，这样7d龄期的强度也可接近28d强度的70%左右。

总的考虑是希望衬砌混凝土有足够的强度,水化热温升趋于稳定.围岩固结灌浆宜在该部位回填灌浆结束7d后进行。

灌浆分类
灌浆分类
1.按类型分帷幕灌浆：线状分布、压⼒⼤、孔深
（作⽤）固结灌浆：⾯状分布、压⼒⼩、孔浅
回填灌浆：以充填为主、压⼒⼩、灌浆量⼤
接触灌浆：接触⾯灌浆
2.按材料分⽔泥灌浆：运⽤⼴泛的灌浆
粘⼟灌浆：⼟坝坝体和堤防锥探灌浆
沥青灌浆：⼯艺复杂，运⽤较少
化学灌浆：主要⽤于细缝和动⽔下灌浆
3.按地层分岩基灌浆：基岩裂隙灌浆
岩溶灌浆：回填灌浆和充填灌浆的性质
沙砾⽯灌浆：材料、⽔泥、粘⼟
坝体灌浆：①⼟坝劈裂灌浆
②混凝⼟坝接缝灌浆
③混凝⼟裂缝和补强灌浆
4. 按压⼒分低压< 0.5 MP a
中压0.5～3 MP a
⾼压> 3 MP a
浆液变换原则
1.根据吸浆量的⼤⼩，由稀⽽浓、逐级变换⽔灰⽐。

2.注⼊率持续减少时，或注⼊率不变⽽压⼒升⾼时，不得改变⽔灰⽐。

3.当某级浆液注⼊量已达300L以上或灌浆时间已达30min，⽽灌浆压⼒和注⼊率均⽆改变或改变不显著时，应改浓⼀级⽔灰⽐。

灌浆结束条件
1. ⾃上⽽下灌浆：在最⼤压⼒下，注⼊率不⼤于1 L/min,继续灌注60min,可结束灌浆。

2. ⾃下⽽上灌浆：在最⼤压⼒下，注⼊率不⼤于1 L/min,继续灌注30min,可结束灌浆。

两者设计的目的不同，帷幕主要目的是形成水泥幕墙，防止水渗流的；固结目的是通过水泥使破碎的岩石粘结起来，提高其整体性，改善岩石的力学性能。

没有什么联系，仅在施工顺序上有一点联系，即在同一区域如果有两者的话，先施工固结，固结完了再施工帷幕。

两者区别还有帷幕孔通常情况下比固结孔深第七节隧洞灌浆（2（3板衬砌与混凝土浇筑同时完成时，则灌浆工程应在钢衬内钻孔或通过预留孔进行。

（4）混凝土衬砌与围岩之间的回填灌浆，应在衬砌混凝土强度达到70%后进行。

如以龄期计算，建议在衬砌混凝土浇筑14d后进行。

有的时候工期很紧，可在衬砌混凝土中加入适量早强剂，这样7d龄期的强度也可接近28d强度的70%左右。

总的考虑是希望衬砌混凝土有足够的强度，水化热温升趋于稳定。

围岩固结灌浆宜在该部位回填灌浆结束7d后进行。

（5）钢衬接触灌浆施工应当在混凝土温度稳定、体积收缩完成或基本完成以后，规范要求在衬砌混凝土浇筑结束60d后进行。

1.2施工布置隧洞内施工场地十分狭窄，有时候还有多个分部工程平行或交叉作业，因此搞好施工布置是实现安全施工，保证灌浆工程质量和加快工程进度的重要条件。

（1）风、水管及电缆布置。

隧洞灌浆的供风、供水干管及电缆干线应通过支架架设在隧洞的侧壁上，不得随意平铺在地板上。

隧洞照明应使用安全电压，电线宜架设在隧洞顶拱上。

（2（3，汽车（4（5有许多工程充分利用地形高差，在地面和隧洞之间，或高程不同的多层隧洞之间，选择适宜的地点钻设连通孔，通过这些连通孔铺设输水、输浆、管路和输电、通讯线缆，或是用来通风、排水，收到了很好的效果。

钻设连通孔时，要注意控制孔斜，保证钻孔出口在预定的范围内。

钻孔孔径可根据具体用途确定，通常在Φ66～130mm 范围内，当用于通风时，应为Φ300mm以上。

（6）施工台架（台车）。

进行隧洞灌浆特别是顶拱部位的灌浆时，必须搭设施工平台，也可制造或购买专用的设备。

这种设备和平台应能同时满足钻孔和灌浆等各项操作的需要，应能顾及保持隧洞的交通。

探讨坝基固结灌浆及帷幕灌浆技术水利中的坝基固结灌浆和帷幕灌浆施工技术对水利运行来说尤为重要，表现出了多种优点，最大程度上可以抵御洪涝灾害的发生，与此同时还可以在很大程度上改善下游的航运环境，可以利用它进行发电，为我国的发电节约更多能源。

水利坝基固结灌浆和帷幕灌浆的工程有比较大的规模，施工技术也呈现出多样化，需要根据不同的施工环境对施工方法进行具体的选择。

在施工过程中应对坝基质量进行必要的分级，可以更好地对施工进行处理。

为了更好地对坝基固结灌浆施工技术进行分析，可以结合实际施工工程来进行必要的研究，这样能够更好地促进施工技术得到提高。

1 工程基本情况水利工程的建设对我国来说意义重大，它肩负着人们最基本的生活用水问题，以辽宁沈阳水利工程为例，流域面积在100km2，主沟道长约25km左右，有良好的植被体系；坝基形式是土坝，河底高程为1042.7m。

2 坝基固结灌浆施工技术及技术要求2.1 施工设备以及施工工艺该水库受到辽沈地区环境的影响，坝基固结灌浆的施工方法主要采用的是自上而下孔内循环分段式灌浆。

根据河床的上下游河段进行施工，随着施工的进度，大坝中的碾压高度随之升高，在进行灌浆施工中，必须严格控制固结灌浆孔，固结灌浆孔应达到5m。

在对其进行灌注时需要按照序孔的顺利进行灌注。

灌浆施工设备包括了液压钻孔、气囊式灌浆塞和3SNS型灌浆泵，在进行压水的过程中采用的设备是LJ—Ⅲ型灌浆自动记录仪，它会自动对压水情况进行记录。

2.2 固结灌浆相关的技术要求（1）该工程中，坝基固结灌浆施工所用的水泥是普通硅酸盐水泥，所使用的粉煤灰是二级产品。

（2）在施工的过程中，最大程度上使浆液的压力达到标准压力，如果在注入的过程中出现较大的注入率，应及时对其进行分级升压方法，达到最大压力之前应对灌浆压力进行合理确定。

（3）在进行灌浆时，需要把握好水和浆的比例，很多情况下水和浆的比例应控制在0.6∶1，在灌注时如果出现大量吸浆的情况，应根据不同的情况进行变桨，在保证水和浆的比例达到0.6∶1的前提下注浆量大于300L，或者注入1h后注入率没有发生变化，可以把水和浆的比例调整到0.5∶1。

帷幕灌浆主要施工方法1.钻孔与测斜：采用小口径地质回转钻机，金钢石钻头钻孔，开孔前用“两点法”地锚固定，用角度尺和地质罗盘校正钻机立轴。

第1段灌浆结束后进行孔口管埋设，埋入基岩深度2 m，孔口管采用 73 mm的无缝钢管。

钻孔测斜选用KXP-Ⅰ型测斜仪，一般每10 m测1次。

2.钻孔冲洗与简易压水：采用高压水脉动冲洗，冲洗时间不少于30 min，回清水10 min。

灌浆前均进行简易压水试验，压水压力1.0 MPa。

3.制浆与检测：采用集中制浆，分部位供浆，浆液经3台湿磨机串联磨制后送入搅拌桶，外加剂为UNF-5型高效减水剂，掺量7%。

浆液浓度采用标准漏斗粘度计检测，要求漏斗粘度小于30 s；细度主要采用沉降法，用激光粒度仪校核，要求每10 t水泥检测1次。

4.自动记录：灌浆记录全部采用自动记录仪，自动记录仪为长江科学院GJY-Ⅲ型和湖南力合LHGY-2000型。

5.灌浆压力控制：在施工过程中为了避免抬动破坏,建立了注入率与最大灌浆压力的关系。

帷幕灌浆主要技术指标坝基渗控设计采用常规防渗排水与封闭抽排相结合的方案。

1.孔深与段长：孔深按H≥1/3h+c与深入相对不透水岩体顶板以下5 m控制，同时要求终孔段应满足透水率≤1 Lu、单耗q≤20 kg/m，否则自动加深；灌浆段长第一段2 m，第二段1 m，第三段2 m，以下各段5 m。

2. 灌浆压力：设计灌浆压力按不小于1.5倍坝前水头考虑，灌浆压力值见下表1：3. 灌浆材料与浆液配比：灌浆材料采用湿磨细水泥，细度要求D97<40μm，现场按D95<40μm按制。

采用3∶1、2∶1、1∶1、0.6∶1,4个比级。

4.灌浆施工方法：按分序加密的原则，采用“小口径、孔口封闭、自上而下、孔内循环、高压灌浆”方法。

5.结束标准：在设计压力下，1～3段注入率小于0.4 L/min、以下各段小于1.0 L/min，延续灌注时间不少于90 min。

6.质量合格标准：质量合格标准q≤1.0 Lu,接触段及其下一段的合格率应为100%,以下各段应达90%以上,且q应≤2.0 Lu。

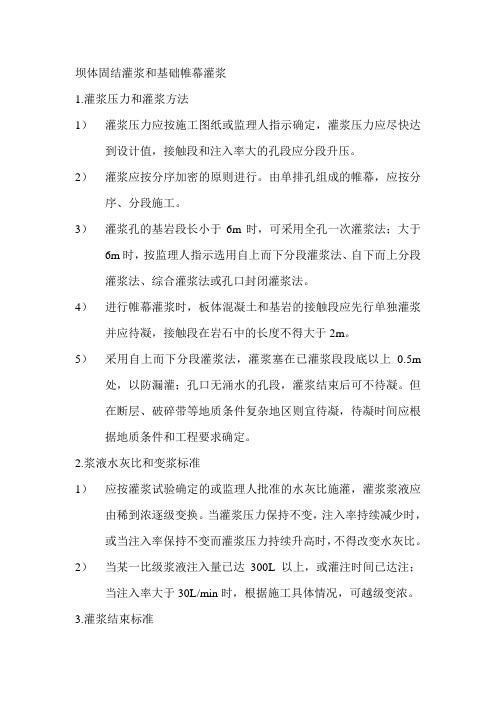

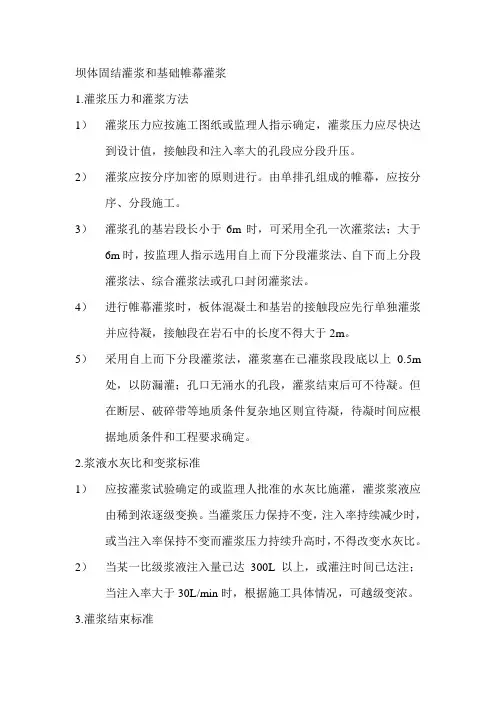

坝体固结灌浆和基础帷幕灌浆
1.灌浆压力和灌浆方法
1）灌浆压力应按施工图纸或监理人指示确定，灌浆压力应尽快达到设计值，接触段和注入率大的孔段应分段升压。

2）灌浆应按分序加密的原则进行。

由单排孔组成的帷幕，应按分序、分段施工。

3）灌浆孔的基岩段长小于6m时，可采用全孔一次灌浆法；大于6m时，按监理人指示选用自上而下分段灌浆法、自下而上分段
灌浆法、综合灌浆法或孔口封闭灌浆法。

4）进行帷幕灌浆时，板体混凝土和基岩的接触段应先行单独灌浆并应待凝，接触段在岩石中的长度不得大于2m。

5）采用自上而下分段灌浆法，灌浆塞在已灌浆段段底以上0.5m 处，以防漏灌；孔口无涌水的孔段，灌浆结束后可不待凝。

但
在断层、破碎带等地质条件复杂地区则宜待凝，待凝时间应根
据地质条件和工程要求确定。

2.浆液水灰比和变浆标准
1）应按灌浆试验确定的或监理人批准的水灰比施灌，灌浆浆液应由稀到浓逐级变换。

当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。

2）当某一比级浆液注入量已达300L以上，或灌注时间已达注；
当注入率大于30L/min时，根据施工具体情况，可越级变浓。

3.灌浆结束标准
1）帷幕灌浆采用自上而下分段灌浆法，在规定压力下，当注入率不大于0.4L/min时，继续灌注60min，或不大于1L/min时，继续灌注90min，灌浆即可结束。

2）当长期达不到结束标准时，应报请监理人共同研究处理措施。

二级建造师2020水利实务备考知识点：地基处理方法考试来的很快，为了做好考前的备考准备，下面由小编为你精心准备了“二级建造师2020水利实务备考知识点：地基处理方法＂，持续关注本站将可以持续获取更多的考试资讯！二级建造师2020水利实务备考知识点：地基处理方法地基处理方法一、地基处理的基本方法1.灌浆（1）固结灌浆是通过面状布孔灌浆，以改善岩基的力学性能，减少基础的变形沉陷；改善工作条件，减少基础开挖深度的一种方法。

（2）帷幕灌浆是在基础内平行于建筑物的轴线钻一排或几排孔，用压力灌浆法将浆液灌入到岩石的裂隙中去，形成一道防渗帷幕，截断基础渗流，降低基础扬压力的一种方法。

（3）接触灌浆是在建筑物和岩石接触面之间进行的灌浆。

（4）化学灌浆是一种以高分子有机化合物为主体材料的灌浆方法。

（5）高压喷射灌浆是采用注浆管高压泵将浆液喷射出来，冲击破坏土体，使土粒与浆液搅拌混合。

待凝固后，在土内形成一定形状的固结体。

2.防渗墙是开挖操控后浇灌混凝土或者安装预制混凝土构件形成连续的地下墙体。

3.置换法是将建筑物基础底面以下一定范围内的软弱土层挖去，换填无侵蚀性及低压缩性的散粒材料，从而加速软土固结、提高地基承载力的一种方法。

4.排水法是采取相应措施使软基表层或内部形成水平或垂直排水通道，然后在土壤自重或外荷压载作用下，加速土壤中水分的排除，使土壤固结的一种方法5.挤实法是将某些填料如砂、碎石或生石灰等用冲击、振动或两者兼而有之的方法压入土中，形成一个个的柱体，将原土层挤实，从而增加地基强度的一种方法。

二、不同地基处理的适用方法（1）岩基处理适用方法有灌浆、局部开挖回填等。

（2）砂砾石地基处理的适用方法有开挖、防渗墙、帷幕灌浆、设水平铺盖等。

（3）软土地基处理的适用方法有开挖、桩基础、置换法、排水法、挤实法等。

（4）湿陷性黄土地基处理的适用方法有土或灰土垫层、砂或砂垫层、强夯法、重锤夯实法、桩基础、预浸法等。

（5）膨胀土地基处理的适用方法有换填、土性改良、预浸水等。

两者设计的【2 】目标不同,帷幕重要目标是形成水泥幕墙,防止水渗流的;凝结目标是经由过程水泥使破裂的岩石粘结起来,进步其整体性,改良岩石的力学机能.没有什么接洽,仅在施工次序上有一点接洽,即在统一区域假如有两者的话,先施工凝结,凝结完了再施工帷幕.两者差别还有帷幕孔平日情况下比凝结孔深第七节隧洞灌浆隧洞灌浆主如果指用于水工隧洞.竖井.斜井和其它地下洞室的围岩或混凝土（钢衬）支护构造加固.防渗的灌浆工程,较多运用的有回填灌浆.围岩凝结灌浆和接触灌浆.此外还有在隧洞掘进进程中遇地下水丰硕的地层或十分破裂的地层时,用于阻水和暂时支护的超前注浆;用于增强构造.改良受力状况的预应力灌浆等.在隧洞中还可能进行其它用处的灌浆,如帷幕灌浆.深层岩体凝结灌浆等.本节重要论述回填灌浆和围岩凝结灌浆.其它内容可参见本手册第2卷有关章节.1 隧洞灌浆的一般请求1.1 施工次序当隧洞中统一部位有多种灌浆时,一般应遵守先辈行较低压力的灌浆,落后行较高压力的灌浆的原则.具体可按照下列次序施工：（1）在混凝土衬砌段内的灌浆,应该先辈行回填灌浆,落后行围岩凝结灌浆;（2）当该部位布置有帷幕灌浆或高压凝结灌浆时,应该先辈行回填灌浆和围岩凝结灌浆,落后行帷幕灌浆或高压凝结灌浆.当该部位的防渗帷幕是由高低两层搭接而成时,宜先辈行程度连接帷幕的灌浆,落后行垂直帷幕的灌浆.有一些工程因为没有按照精确的次序施工,致使施工材料凌乱,轻微者甚至导致隧洞衬砌混凝土开裂的变乱.（3）对于钢板衬砌的隧洞,如钢板衬砌是在混凝土浇筑后施工,各类灌浆的次序同上.如钢板衬砌与混凝土浇筑同时完成时,则灌浆工程应在钢衬内钻孔或经由过程预留孔进行.（4）混凝土衬砌与围岩之间的回填灌浆,应在衬砌混凝土强度达到70%落后行.如以龄期盘算,建议在衬砌混凝土浇筑14d落后行.有的时刻工期很紧,可在衬砌混凝土中参加适量早强剂,如许7d龄期的强度也可接近28d强度的70%阁下.总的斟酌是愿望衬砌混凝土有足够的强度,水化热温升趋于稳固.围岩凝结灌浆宜在该部位回填灌浆停滞7d落后行.（5）钢衬接触灌浆施工应该在混凝土温度稳固.体积紧缩完成或根本完成今后,规范请求在衬砌混凝土浇筑停滞60d落后行.1.2施工布置隧洞内施工厂地十分狭小,有时刻还有多个分部工程平行或交叉功课,是以搞好施工布置是实现安全施工,保证灌浆工程质量和加速工程进度的重要前提.（1）风.水管及电缆布置.隧洞灌浆的供风.供水干管及电缆干线应经由过程支架架设在隧洞的侧壁上,不得随便平铺在地板上.隧洞照明应运用安全电压,电线宜架设在隧洞顶拱上.（2）通信接洽.隧洞中施工时,洞外与洞内.洞与洞之间接洽很不便利,是以通信十分重要.应该铺设德律风线,树立起施工现场的德律风网,并且最好能与后方办公体系相连接.（3）保持优越通风.一般说来,灌浆施工本身产生的废气很少,如隧洞能保持开挖和混凝土衬砌施工时的通风状况即可知足灌浆施工请求.但是,如需在隧洞中设置水泥浆搅拌站（制浆站）,或需进行化学灌浆时,则应该采取专门的通风措施.当相邻工作面正在进行开挖.混凝土浇筑等功课时,应该防止这些工作面的废气（炮烟.汽车尾气等）对本施工区域的污染.（4）污水.泥浆和岩屑的消除.隧洞灌浆施工中,会产生大量的污水.泥浆和岩粉岩屑,必采取有用的排水清污措施.平日应该留意的是起首要实时消除岩屑岩渣和废浆沉淀,尽量实现渣水分别.污水的渗出应尽量运用地形实现自流,无法自流的可经由过程排水沟流至构造物已有的集水井（或经由过程开挖.筑堰形成的暂时集水池）中,然后运用污水泵（渣浆泵）抽出洞外.（5）制输浆体系.隧洞灌浆的水泥浆制浆站应尽量布置在洞外,可布置在接近洞口.交通便利的地方.假如隧洞很长或两个支洞间的距离很大时,可在个中央设立输浆站,经由过程输浆站将浆液输送到灌浆机组.无论是风.水.电.浆供给,或是通信.通风.排水的各类管线的架设,平日都是自洞口至洞内工作面或者自工作面至洞口,往往距离很长,这一方面加大了暂时工程的工程量,另方面也不利于管路和线路的运行保护.有很多工程充分运用地形高差,在地面和隧洞之间,或高程不同的多层隧洞之间,选择合适的地点钻设连通孔,经由过程这些连通孔铺设输水.输浆.管路和输电.通信线缆,或是用来通风.排水,收到了很好的后果.钻设连通孔时,要留意掌握孔斜,保证钻孔出口在预定的规模内.钻孔孔径可根据具体用处肯定,平日在Φ66～130mm规模内,当用于通风时,应为Φ300mm以上.（6）施工台架（台车）.进行隧洞灌浆特别是顶拱部位的灌浆时,必须搭举措措施工平台,也可制作或购置专用的装备.这种装备和平台应能同时知足钻孔和灌浆等各项操作的须要,应能顾及保持隧洞的交通.根据具体前提,钻灌平台可选择固定式和移动式两种.固定式就是脚手架;移动式是一种钻灌台车.当隧洞轴线很长时,宜采用移动式钻灌台车.移动台车可采用轮胎式及轨道式两种情势,移动方法可认为牵引和自行.图2-7-1 电动钻灌台车广西生成桥二级水电站直径为8.7～9.8m的引水隧洞灌浆施工时,引进了日本的ZC6784型全液压单臂架四轮龙门式灌浆台车,这种台车上安装有液压凿岩机.凿岩机导杆.起落工作台.行走体系.液压体系.风水电体系以及制浆.灌浆.起重装备,可以前后行走.转向,功效齐备,效力很高.但因为该隧洞很长,灌浆工程量很大,工期很緊,此种装备价钱昂贵,无法大量引进,是以承担施工的中国水利水电基本工程局研制了一种ZZGC9.8型电动钻灌台车（图2-7-1）,台车自重10t,有用荷载6t,为电动自行式,车轮轮距3130mm,轴距4320mm,可双向行走,可转向.台车上装有：YYG120型液压凿岩机1台.高速搅拌机2台.高压灌浆泵（100/10）2台.单臂吊车1台（起重量0.5t~1t）,台车装备总动力105kW.台车长宽高尺寸为5420×6000×3790mm;这种台车可在直径φ8.7m~φ9.8m隧洞中钻0~360°径向辐射孔.钻孔直径不大于φ130mm.深度不大于10m.在生成桥工程中完成了大量的钻孔灌浆工程量.1.3 变形监测总的说来,隧洞内的各类灌浆都应该在安全压力下实施,安全压力的肯定可遵守有关规范或参考已有的工程实例.在如许的前提下灌浆,一般在操作进程中留意掌握好灌浆压力的运用和注入率的变化,即可防止混凝土衬砌或岩体的抬动损坏,而不需安设仪器进行专门的隧洞变形监测.当进行高压灌浆或有专门请求时,则需进行隧洞的变形监测.比较简略单纯实用的办法是测量隧洞内径的变化,如图2-7-6所示.2 回填灌浆2.1灌浆孔的设置（1）灌浆孔的布置隧洞回填灌浆孔重要应布置在顶拱中间角90°～120°规模之内,每排孔数依隧洞直径达小而定,直径小于5m时可为1～3个孔,排距2～6m（图2-7-2）.其它部位仅在产生大坍塌或发明大空泛等情况时才有必要.图2-7-2 回填灌浆孔布置回填灌浆应按分序加密的原则进行,灌浆孔可分为两个次序,例如奇数排为Ⅰ序,偶数排为Ⅱ序.为了易于保证灌浆后果,规范划定两序孔中都应包括顶孔,是以在布孔时应尽可能按方格形布置.如许每排灌浆孔中均有顶孔.如必须按梅花形布置（图2-7-2）时,可将顶孔布置为Ⅱ序孔.统一排上的各孔为统一序孔.（2）钻孔请求素混凝土衬砌的隧洞回填灌浆孔,可在混凝土衬砌完成后采用凿岩机或其它钻机直接钻进.回填灌浆孔孔径不宜小于38mm,当回填灌浆孔今后还要加深进行凝结灌浆时,则孔径应该知足凝结灌浆钻孔的请求.灌浆孔的孔深在脱空区钻透混凝土即可,在没有显著脱空的部位宜深刻围岩5～10cm,以便于根据岩屑辨别孔深已相符请求.（3）预埋灌浆管对于钢筋混凝土衬砌的隧洞,为了便利钻孔和避免在钻孔时打断钢筋,宜在混凝土衬砌中设置预埋管（钢管或塑料管）,之后经由过程预埋管进行钻孔和灌浆.遇隧洞顶拱产生坍塌.多量超挖或与溶洞连通,回填空腔很大时,也应在该部位预埋灌浆管,埋管数目应不少于2根,其出口应在空腔的最高处,以利于进浆和排水.排气.值得留意的一是预埋管的地位应该精确记载或留有标志,以便于拆除模板后轻易查找;二是预埋管管口露出后仍应运用凿岩机或钻机扫孔钻进至基岩或脱空区,以保证灌浆通行. 2.2 灌浆前的预备工作（1）对在灌浆前发明的大空腔,应尽量在浇筑衬砌混凝土时填满.无法填满混凝土时,应设法以毛石.碎石.卵砾石充满.（2）细心检讨待灌浆的隧洞.发明衬砌表面有漏水的孔道.裂痕.止水不严的构造缝或其它缺点,采用麻丝.木楔.速凝砂浆等妥当堵漏.（2）备足水泥.根据钻孔发明的顶拱脱空情况或其它材料,估量所灌注的隧洞区段内被灌注空间的总体积,储备足够的水泥等灌浆材料,以便一次中断灌注至停滞,避免灌浆进程中止带来诸多不利.2.3灌浆办法与其它灌浆一样,回填灌浆也应该遵守必定的办法程序,不然难以做到饱满密实.《水工建筑物水泥灌浆施工技巧规范》中划定的是一种轻便易行的“赶灌法”.具体做法如下：施工开端时,先钻出第Ⅰ次序孔,然后自低端孔向高处孔按序进行灌浆.当低处孔灌浆时,高处孔会天然排出气体和积水,接着排出浆液,当排出浆液达到或接近注入浆液的浓度时,则封闭（塞住）低处孔,改在高处排浆孔中断灌注,……依此类推,向前赶灌,直至最后一孔.第Ⅰ次序孔完成后,按同样的程序进行第Ⅱ次序孔的钻孔灌浆.各孔灌浆时均采用纯压式灌浆法.如某一孔（或一排孔）灌浆时,高处孔已不再排出浆液,则该孔应灌注达到停滞前提.然后再进行下一孔的灌浆.回填灌浆的灌浆压力应视混凝土衬砌厚度和配筋情况而定,对于素混凝土衬砌可采用0.2～0.3MPa;钢筋混凝土衬砌可采用0.3～0.5MPa.Ⅱ序孔的灌浆压力可为Ⅰ序孔的1.5～2倍.2.4灌浆浆液在多半情况下,回填灌浆的浆液均采用纯水泥浆.水泥的强度等级可为32.5级或以上.浆液水灰比可为1:1～0.5:1.灌注空腔大的部位,可在浆液中参加粉煤灰.石粉等,或运用水泥砂浆.粉煤灰和砂的品德应相符2001《灌规》中有关划定.不论Ⅰ序孔灌注何种浆液,Ⅱ序孔应灌注纯水泥浆.当运用水泥砂浆时,应该留意防止浆液析水分别,很多工程有过教训.砂浆中掺入适量膨润土（占水泥重量5%以下）可改良浆液的流淌性和稳固性.对于重要的水工隧洞,采用的水泥混杂浆液或砂浆,应该进行室内配比和机能实验,浆液结石的弹性模量应该大于隧洞围岩的弹性模量,确保知足设计对构造受力的请求.用于回填灌浆的砂浆的参考合营比参见本章第二节.2.5特别情况处理（1）中止隧洞回填灌浆孔多为孔口向下的倒孔,灌浆进程中一旦产生中止,正在灌浆的孔和很多已排出过浆的孔都可能会被堵塞.是以灌浆前要充分做好预备工作（参见本节2.2）,尽量避免中止.不得已产生中止后力图在30min以内恢复灌浆.如中止时光过长,或恢复灌浆后注入率显著削减,甚至不吸浆,则必须对灌浆孔和已排浆的串浆孔进行扫孔,扫孔深度要达到基岩或透入空腔,尔落后行复灌.（2）漏浆根据具体情况采用嵌缝.表面封堵.加浓浆液.下降压力.距离灌浆等办法处理.（3）混凝土衬砌变形或裂痕当灌浆进程中注入率忽然增大,或不测埠长时光大吸浆,这时有可能是混凝土衬砌产生了变形或裂痕,应该立刻停滞灌注,查清产生问题的部位和原因,以及可能造成伤害的程度,肯定中断灌浆的措施.复灌前必须充分待凝,复灌时应低压.慢速（小注入率）,并增强不雅测.2.6灌浆停滞与封孔在设计压力下,当灌浆进行到灌浆孔停滞吸浆后,延续10min,即可停滞灌浆.对于隧洞顶部倒孔或其它停滞灌浆后孔口返浆的灌浆孔,停滞灌浆时应先封闭孔口闸阀再拆除管路,防止灌入孔内浆液倒流出来.对于回填灌浆完成后没有其它用处的灌浆孔应实时封堵,封堵办法参见本节3.5.有的回填灌浆孔须要加深再进行凝结灌浆,则在凝结灌浆完成后再进行封孔.2.7 回填灌浆质量检讨2.7.1检讨孔的布置和检讨的时光回填灌浆检讨孔应布置在顶拱中间线上.脱空较大和灌浆情况平常的部位,孔深应穿透衬砌深刻围岩10cm. 压力隧洞每10m～15m洞段长（根本上为一个衬砌段）宜布置一个或一对检讨孔,无压隧洞的检讨孔可恰当削减,或经由过程剖析灌浆材料解决.回填灌浆的质量检讨如采用注浆实验（包括连通实验）应在该部位灌浆停滞7d今后;如进行钻孔取芯检讨应在该部位灌浆停滞28d今后.2.7.2 检讨办法和及格标准（1）单孔注浆实验即向检讨孔内注入水灰比为2:1的水泥浆,压力与灌浆压力雷同,测量初始10min内的注入浆量.若注入浆量不大于10L为及格,则灌浆工程质量及格.（2）双孔连通实验即在指定部位（平日应该是拱顶）布置2个间距为2～3m的检讨孔,向个中一孔注入水灰比为2:1的水泥浆,压力与灌浆压力雷同,若另一孔出浆流量小于1L/min为及格.（3）检讨孔及芯样检讨.在拱顶钻检讨孔获取岩芯,不雅察岩芯,必要时运用仪器或简略单纯对象探测钻孔.若无脱空现象,浆液结石充填饱满密实,强度知足设计请求为及格.根据工程前提和请求可选用一种或两种检讨办法.在现实工程中有时隧洞灌浆的工期很紧,回填灌浆完成今后,紧接着要进行围岩凝结灌浆和别的工序,难以等待很长的待凝时光.在这种情况下,有的工程回填灌浆的质量检讨经由过程剖析材料解决,或安排在凝结灌浆落后行补充检讨.3 围岩凝结灌浆3.1 凝结灌浆孔的布置和分序隧洞围岩凝结灌浆孔的布置重要根据围岩状况,结合隧洞的大小.表里水压力等情况分解斟酌肯定.钻孔的偏向除特别情况需斟酌岩石的层理或重要裂隙的偏向外,一般均按径向或垂直于衬砌表面布置.每一环（排）灌浆孔孔数不宜少于6个,在横剖面上保持平均对称.灌浆孔的排距,对裂隙型岩石可为2～4m.钻孔深刻围岩的深度可为1倍隧洞洞径.在断层.破裂带等局部地段,孔排距应密一些,孔深也须要恰当加大.图2-7-3为某工程引水隧洞针对不同前提的围岩的几种凝结灌浆典范布置图.图2-7-3 某工程引水隧洞围岩凝结灌浆典范布置隧洞围岩凝结灌浆孔的施工常采用按环间分序,环内加密的办法,环间可分为两序或三序.例如第1.3.5……环孔为Ⅰ序孔,第2.4.6……环孔为Ⅱ序孔.统一环（即统一序）孔的施工最好也应遵守距离加密的原则（现实等于增长两序）,也有的工程遵守由低到高依次进行的次序.3.2 钻孔与冲洗3.2.1 钻孔凝结灌浆孔的孔径一般为38mm～56mm,平日采用钻机直接钻透混凝土衬砌再钻入围岩.钻孔机械可用风动凿岩机.液动凿岩机.潜孔锤钻机以及其它类型的钻机.当混凝土衬砌中钢筋十分密集时,可在混凝土中预埋灌浆管（钢管或塑料管）,也可在孔口预埋指导孔位的灌浆盒.预埋管内径比钻孔直径应大20mm以上.预埋管管口或灌浆盒要留有在拆模后便于查找的标志,有的工程曾有埋管后因找不到管口而造成损掉的教训.3.2.2 钻孔冲洗.裂隙冲洗和压水实验凝结灌浆孔钻进完成后,应运用大风量紧缩空气或大水流进行钻孔冲洗,冲净孔内岩粉和泥渣.围岩凝结灌浆一般可不进行裂隙冲洗.当有专门请求须要进行裂隙冲洗时,应安装轮回式管路,运用压力水进行冲洗,冲洗压力为灌浆压力的80 %,并不大于1MPa.灌浆前钻孔压水实验可拔取少数孔（规范请求不少于总孔数的5%）进行,在裂隙冲洗后按单点法请求实验.其它孔可结合裂隙冲洗进行简略单纯压水.各类裂隙冲洗和压水实验办法参见本章第五节.有些隧洞围岩地质前提差,岩层遇水后会软化,或带来其它不利影响,这就不能进行冲洗,也不能进行压水实验,甚至也不能灌注较稀的浆液.3.3 灌浆办法与压力围岩凝结灌浆平日采用纯压式灌浆法.当灌浆孔基岩段长度小于６m时,可全孔一次灌浆,基岩段较深或不良地质地段的灌浆孔宜分段灌注.各灌浆孔宜单独进行灌注,由隧洞底部开端两侧对称向长进行.在地层平均.注入量较小的地段可进行并联灌浆,但并联孔应位于统一环上对称散布,孔数不宜多于３个.并联灌浆是指用一台灌浆泵采用并联方法同时对2个或多个灌浆段进行灌浆（图2-7-4）.凝结灌浆压力的大小取决于隧洞围岩的性质.埋藏前提.完全程度以及衬砌情势,在有压隧洞中与感化水头有关.我国水工隧洞凝结灌浆所用压力大多在1.5～2.0倍内水压力规模内.图2-7-4 并联灌浆示意图3.4 灌浆浆液凝结灌浆平日采用纯水泥浆液.可采用通俗硅酸盐水泥;当地下水具有侵蚀性时,应采用抗侵蚀水泥;水泥的强度等级可为等于或大于32.5.浆液水灰比可采用２:１.１:１.0.6或0.5:1,由稀至浓灌注.3.5 灌浆停滞前提与封孔围岩凝结灌浆各灌浆段的灌浆停滞前提为：在设计压力下,当注入率不大于1L/min后,中断灌注30min即可停滞.当采用多孔并联灌浆时,有的工程停滞前提恰当放宽（注入率稍大）.但也有的工程保持同样的前提,来由是并联孔平日是注入率小的孔.凝结灌浆孔灌浆停滞后应妥当封孔.常用的封孔办法有：（1）全孔灌浆封孔消除灌浆孔内积水和污物,将灌浆塞塞于孔口,采用0.5：1水泥浆和许可最大灌浆压力,对该孔进行纯压式灌浆,中断90～120min.为进步效力,可一环孔（6～10孔）串联施工（图2-7-5）.此法封孔质量好,实用所有凝结灌浆孔和检讨孔的封孔.所有灌浆后孔口依旧渗水的灌浆孔应该采用这种办法封孔,隧洞上半圆的倒孔也宜采用这种办法封孔.有的孔一次封不好,可以扫孔后再次封,可以采取屏浆和闭浆措施.图2-7-5 多孔串联封孔（2）导管注浆封孔将导管（胶管或铁管）下至钻孔底部,冲净孔内污物,领导管内泵入0.5：1水泥浆,置换出孔内积水,待浆液凝固即可.也可用砂浆代替水泥浆.此法实用于隧洞下半圆孔口不渗水的灌浆孔.须要特别留意的是,绝对制止不经由过程导管直接从孔口倒入封孔浆液,那样孔下部的积水或稀浆不能置换出来,留下了可能渗水的通道.（3）砂浆枪封孔消除灌浆孔内积水和污物,运用砂浆枪将预拌好的灰砂混杂物（水：水泥：砂=0.3:1:1）喷射入孔内,直至孔口.此法实用于孔深不大于5m的.孔口不渗水的灌浆孔.（4）人工投入砂浆或水泥球封孔消除灌浆孔内积水和污物,人工向孔内投入用稠水泥浆或砂浆搓制的泥球,并用木棍或钢筋分层捣实,直至孔口.此法实用于孔深不大于3m.钻孔偏向向下或竖直角度不大.孔口不渗水的灌浆孔.（5）孔口处理采用以上办法,特别是（1）.（2）法封孔后,待浆液析水凝固,孔口还会留下少许空余段,须要运用干硬性水泥砂浆填满压实抹平.封孔用水泥应与灌浆水泥雷同,并宜参加减水剂.膨胀剂,以改良浆液.砂浆的施工机能,进步浆液结石的抗渗防裂才能.减水剂和膨胀剂的掺用办法参照商品解释进行实验肯定.3.6 灌浆工程质量检讨围岩凝结灌浆工程质量检讨,一般情况下可采用钻检讨孔进行压水实验的办法,实验为单点法.有前提时宜测定围岩灌浆前后的弹性波波速或弹性（变形）模量.重要的地质前提庞杂地段也有采用声波.地震波或电磁波CT层析成像的.压水实验检讨的时光应在该部位灌浆停滞3d今后,有前提时宜在7d今后.检讨孔的数目不宜少于灌浆孔总数的5%.检讨孔布置的原则可参见本章第六节6.1.1.当进行压水实验检讨时,实验采用单点法,压水压力为灌浆压力的80%,并不大于1MPa.及格标准为：85%以上试段的透水率不大于设计划定,其余试段的透水率不超过设计值的150%,且散布不分散.我国多半水工隧洞围岩凝结灌浆采用的透水率标准为3Lu,推却高压的引水隧洞有的为1Lu或小于1Lu.当进行岩体弹性波波速测试时,检讨时光应在灌浆停滞14d今后;当进行岩体弹性（变形）模量测试时,检讨时光应在灌浆停滞28d今后.弹性波测试可采用单孔声波法和跨孔声波（或地震波）法,常用的仪器有SYS-2型岩石声波参数测定仪.12道和24道地震仪等.一般须要测定灌浆前和灌浆后的波速,以比较经由灌浆今后岩体机能改良的程度.进行弹性波测试的技巧请求可遵守《水利水电工程物探规程》DL5010-1992.弹性模量（或变形模量）的测试常采用钻孔膨胀计法.实验的技巧请求可遵守《工程岩体实验办法标准》GB/T 50266-1999和《水利水电工程岩石实验规程》SL264-2001履行.隧洞围岩经凝结灌浆后弹性波和弹性模量应该达到的指标或应进步的比例,因岩石性质和工程请求各有不同,应该具体工程具体肯定.4 高压凝结灌浆近年情因为一批高水头和长距离引水电站,特别是抽水蓄能电站的兴建,隧洞高压凝结灌浆已在不少工程中运用.但因为各工程情况不同,施工请求及办法差别较大,是以本节仅提出一般请求,同时介绍几个工程实例以供参考.4.1 一般请求进行高压凝结灌浆既要知足一般凝结灌浆的请求,又具有以下的特别请求.（1）因为须要进行高压凝结灌浆的隧洞工程技巧前提和请求差异较大,灌浆工程的技巧也较为庞杂,是以设计和施工前应该进行现场灌浆实验,以肯定合适的工艺参数和灌浆后可能达到的技巧指标.。

象鼻咀水库固结灌浆和帷幕灌浆的质量控制摘要：固结灌浆和帷幕灌浆是象鼻咀水库主、副坝坝基加固和防渗的主要措施，其质量好坏直接影响水库大坝的安全和效益的发挥。

固结灌浆是对坝基节理裂隙及破碎带采用浅孔低压灌注水泥浆的方法进行加固处理；帷幕灌浆是在坝基以下至相对不透水层之间灌注水泥浆液，在坝基下形成一道相对不透水的防渗幕墙。

关键词：固结灌浆；帷幕灌浆；质量控制；象鼻咀水库中图分类号：o213.1 文献标识码：a 文章编号：1工程概况象鼻咀水库枢纽工程为沥青混凝土心墙堆石坝、右岸溢洪道、左岸放空洞的枢纽总体布置方案。

沥青混凝土心墙堆石坝坝顶高程584.30m，坝顶宽6.00m，最大坝高55.30m，坝顶轴线长123.30m，沥青混凝土心墙高程在554.50m以上厚度0.6m，以下厚度0.8m。

沥青混凝土心墙与坝之间为厚1.0m、宽6.8m钢筋混凝土盖板，钢筋混凝土盖板与沥青混凝土心墙接触部位设中置紫铜片止水，盖板混凝土以下的坝基采用固结灌浆进行地基加固，采用帷幕灌浆进行防渗处理。

固结灌浆沿坝轴线上、下游2.0m处各布置一排，孔间距为2.0m，坝基河床部分孔深为8.0m，岸坡部分为5.0m。

帷幕灌浆沿坝轴线上游1.2m处布置一排,孔间距为2.0m,孔深为进入相对不透水层3.0m。

2灌浆质量控制2.1固结灌浆工艺流程钻孔定位及编号→钻机就位及校平固定→造孔→冲洗→单点法压水（孔数的5％）→灌浆→封孔。

2.2帷幕灌浆工艺流程帷幕灌浆先导孔造孔采用自上而下分段造孔，分段进行压水试验。

其工艺流程为: 钻孔定位及编号→钻机就位及校平固定→第一段造孔→冲洗→单点法压水→第二段造孔→冲洗→单点法压水→依次自上而下分段钻孔、冲洗、单点法压水至终孔→冲洗→压水→自下而上分段灌浆→封孔。

其余孔一次成孔至设计深度后，在灌浆前全孔进行一次裂隙冲洗，下入灌浆栓塞卡塞在段顶，在孔底段进行一次简易压水，然后自下而上分段卡塞灌浆直至结束。

一、灌浆分类（一）按灌浆材料分类按浆液材料主要分为水泥灌浆、黏土灌浆和化学灌浆等。

（二）按灌浆目的分类按灌浆目的分为帷幕灌浆、固结灌浆、接触灌浆、接缝灌浆和回填灌浆等。

1．帷幕灌浆。

帷幕灌浆是用浆液灌入岩体或土层的裂隙、孔隙，形成防水幕，以减小渗流量或降低扬压力的灌浆。

2．固结灌浆。

用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力的灌浆。

3．接触灌浆。

通过浆液灌入混凝土与基岩或混凝土与钢板之间的缝隙，以增加接触面结合能力的灌浆。

4．接缝灌浆。

通过埋设管路或其他方式将浆液灌入混凝土坝体的接缝，以改善传力条件增强坝体整体性的灌浆。

5．回填灌浆。

用浆液填充混凝土与围岩或混凝土与钢板之间的空隙和孔洞，以增强围岩或结构的密实性的灌浆。

二、钻孔灌浆用的机械设备（一）钻孔机械钻孔灌浆机械主要有回转式、回转冲击式、冲击式三大类。

目前用得最多的是回转式钻机，其次是回转冲击式钻机，纯冲击式钻机用得很少。

（二）灌浆机械灌浆机械主要有灌浆泵、浆液搅拌机及灌浆记录仪等。

1．灌浆泵灌浆泵是灌浆用的主要设备。

灌浆泵性能应与浆液类型、浓度相适应，容许工作压力应大于最大灌浆压力的1．5倍，并应有足够的排浆量和稳定的工作性能。

灌注纯水泥浆液应采用多缸柱塞式灌浆泵。

2．浆液搅拌机用于制作水泥浆的浆液搅拌机，目前用得最多的是传统双层立式慢速搅拌机和双桶平行搅拌机。

国外已广泛使用涡流或旋流式高速搅拌机，其转数为1500～3000r／min。

用高速搅拌机制浆，不仅速度快、效率高，而且制出的浆液分散性和稳定性高，质量好，能更好地注入岩石裂隙。

搅拌机的转速和拌合能力应分别与所搅拌浆液类型和灌浆泵的排浆量相适应，并应能保证均匀、连续地拌制浆液。

3．灌浆记录仪用来记录每个孔段灌浆过程中每一时刻的灌浆压力、注浆率、浆液相对密度（或水灰比）等重要数据。

三、灌浆方式和灌浆方法（一）灌浆方式灌浆方式有纯压式（图1F413021－1rt）和循环式（图lF413021－16）两种。
