岩石地基固结灌浆单元工程质量评定表(例表)

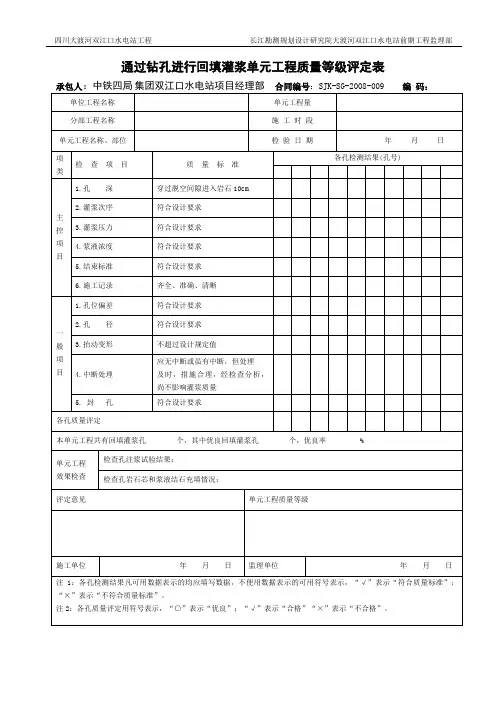

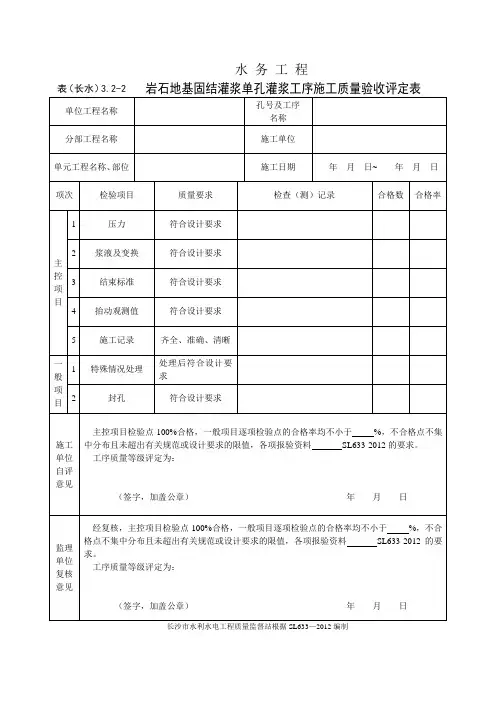

3.地基处理与基础工程 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表 (5)表3.1.1 老石地基帷幕灌浆单孔钻孔工序施工质量验收评定表及填表说明 (6)表3.1.1 岩石地基帷幕灌浆单孔工序施工质量验收评定表 (7)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表及填表说明 (8)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表 (9)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表及填表说明 (10)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表 (11)表3.2.1 岩石地基固结灌浆单孔钻孔工序施工质量验收评定表及填表说明 (12)表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表 (13)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表及填表说明 (14)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表 (15)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (16)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表 (17)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (18)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表 (19)表3.4覆盖层预理花管法灌浆单孔及单元工程施工质量验收评定表及填表说明 (20)表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表 (21)表3.4.1覆盖层预理花管法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (22)表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表 (23)表3.4.2 覆盖层预理花管法灌浆单孔花管下设工序施工质量验收评定表及填表说明 (24)表3.4.2 覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表 (25)表3.4.3 覆盖层预理花管法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (26)表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表 (27)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表及填表说明 (28)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表 (29)表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表及填表说明 (30)表3.5.1 隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表 (31)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表及填表说明 (32)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表 (33)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表及填表说明 (34)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表 (35)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表及填表说明 (36)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表 (37)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表及填表说明 (38)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表 (39)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表及填表说明 (40)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表 (41)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表及填表说明 (42)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表 (43)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表及填表说明 (44)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表 (45)表3.8混凝土防渗墙单元工程施工质量验收评定表及填表说明 (46)表3.8混凝土防渗墙单元工程施工质量验收评定表 (47)表3.8.1 混疑土防渗墙造孔工序施工质量验收评定表及填表说明 (48)表3.8.1 混凝土防渗墙造孔工序施工质量验收评定表 (49)表3.8.2 混疑土防渗墙清孔工序施工质量验收评定表及填表说明 (50)表3.8.2 混凝土防渗墙清孔工序施工质量验收评定表 (51)表3.8.3 混疑土防渗墙混疑土浇筑工序施工质量验收评定表及填表说明 (52)表3.8.3 混凝土防渗墙混凝土浇筑工序施工质量验收评定表 (53)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表及填表说明 (54)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表 (55)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表及填表说明 (56)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表 (57)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表及填表说明 (58)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表 (59)表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表及填表说明 (60)表3.10.0 水泥土搅拌防渗墙单桩施工质量验收评定表 (61)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表及填表说明 (62)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表 (63)表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表及填表说明 (64)表3.11.1 地基排水孔排水工程单孔钻孔工序施工质量验收评定表 (65)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表及填表说明 (66)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表 (67)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表及填表说明 (68)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表 (69)表3.12地基管(槽)网排水单元工程施工质量验收评定表及填表说明 (70)表3.12地基管(槽)网排水单元工程施工质量验收评定表 (71)表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表及填表说明.. 72表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表 (73)表3.12.2 地基管(槽)网排水工程管(槽)网铺设及保护工序施工质量验收评定表及填表说明 (74)表3.12.2 地基管(槽)网排水工程管网铺设及保护工序施工质量验收评定表 (75)表3.13锚喷支护单元工程施工质量验收评定表及填表说明 (76)表3.13锚喷支护单元工程施工质量验收评定表 (77)表3.13.1 锚喷支护锚杆工序施工质量验收评定表及填表说明 (78)表3.13.1 锚喷支护锚杆(包括钻孔)工序施工质量验收评定表 (79)表3.13.2锚喷支护喷射混疑土工序施工质量验收评定表及填表说明 (80)表3.13.2 锚喷支护喷射混凝土工序施工质量验收评定表 (81)表3.14预应力锚索加固单根及单元工程施工质量验收评定表及填表说明 (82)表3.14预应力锚索加固单根及单元工程施工质量验收评定表 (83)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表及填表说明 (84)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表 (85)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表及填表说明 (86)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表 (87)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表及填表说明 (88)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表 (89)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表及填表说明 (90)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表 (91)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表及填表说明 (92)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表 (93)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表及填表说明 (94)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表 (95)表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表及填表说明 (96)表3.15.2 钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表 (97)表3.15.3 孔灌注桩工程单桩混疑土浇筑工序施工质量验收评定表及填表说明 (98)表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表 (99)表3.16振冲法地基加固单元工程施工质量验收评定表及填表说明 (100)表3.16振冲法地基加固单元工程施工质量验收评定表 (101)表3.16.0振冲法地基加固工程单桩施工质量验收评定表及填表说明 (102)表3.16.0 振冲法地基加固单桩施工质量验收评定表 (103)表3.17强夯法地基加固单元工程施工质量验收评定表及填表说明 (104)表3.17强夯法地基加固工程单元工程施工质量验收评定表 (105)3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

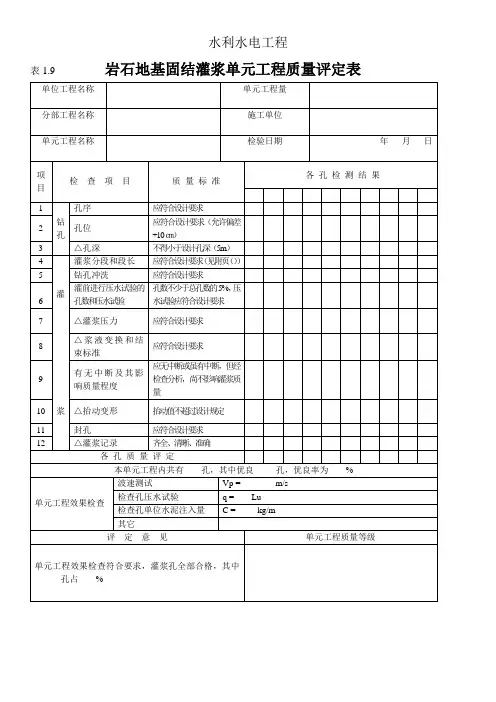

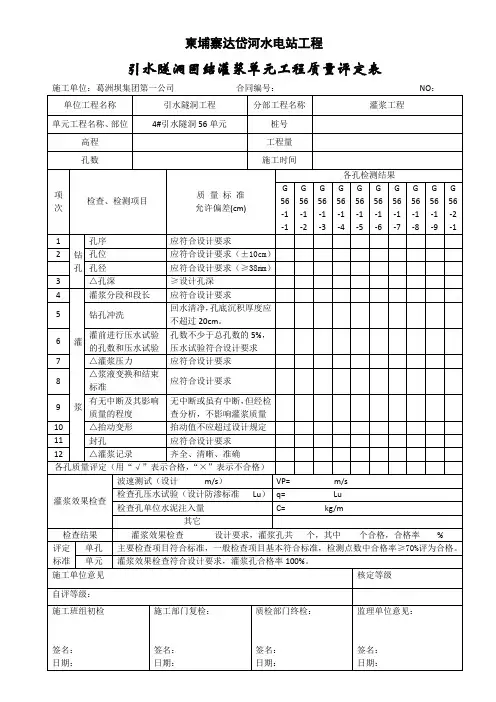

固结灌浆单元工程质量评定表
承包人：合同编号：
单位工程名称单元工程编码
分部工程名称单元工程部位
单元工程名称施工时段
项
检查项目质量标准
各孔检测结果
次 1 2 3 4 5 6 7 8 9 10
1 孔序应切合设计要求
2 钻
孔位应切合设计要求孔
3 △孔深不得小于设计孔深
4 灌浆分段和段长应切合设计要求
5 钻孔冲刷应切合设计要求
6 灌行进行压水试验的孔数孔数许多于总孔数的5%，压水和压水试验试验应切合设计要求
7 △灌浆压力应切合设计要求
8 灌△浆液变换和结束标准应切合规范或设计要求
浆
9 有无中止与其影响质量程应无中止或虽有中止，但经检查度剖析，尚不影响灌浆质量
10 △抬动变形抬动值不该超出设计规定
11 封孔应切合规范或设计要求
12 △灌浆记录齐备、清楚、正确
各孔质量评定
波速测试 Vp= m/s
检查孔压水试验 q= Lu
单元工程成效检查
C= kg/m
检查孔单位水泥注入量
其余
评定本单元灌浆孔共个，合格，此中优秀灌浆孔占%。

波速测试 Vp ；
意见检查孔压水试验结果q 值。

承包人
初检： :
复检：
自检评
终检
定等级
年月日
.
监理机构 :
监理
审定
监理工程师 :
等级
年月日
.。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

水利水电工程表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

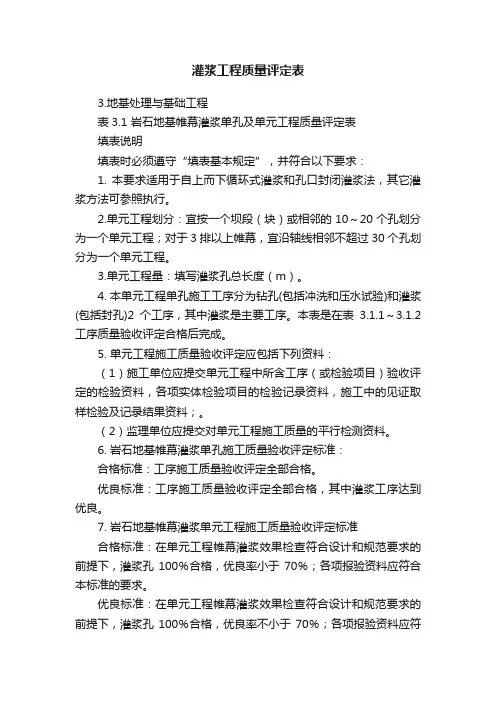

灌浆工程质量评定表3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

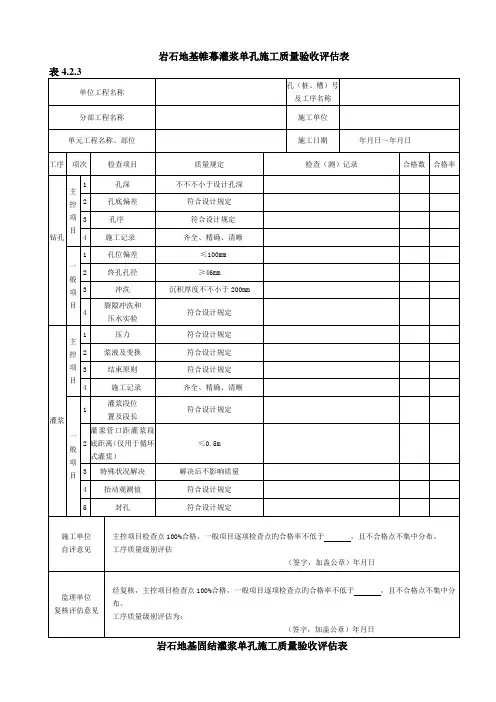

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

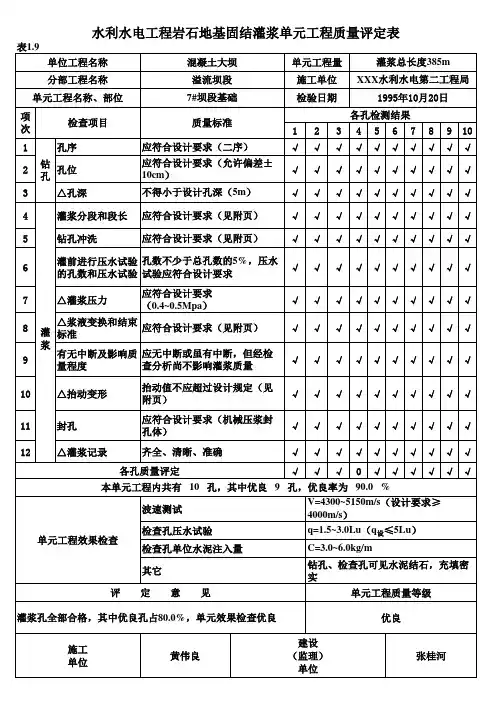

表1.9填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按砼浇筑块、段划分，每一块段的固结灌浆为
一个单元工程。

2、单元工程量：灌浆孔总长度（m）。

3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施
工记录，监理要认真检查。

4、检查项目项次1~
5、7、8、10、11的质量标准有“设计要求”
的，本例视内容多少，分别要取直接填写具体要求和另附页方
式。

5、各孔检测结果：每个孔共有12个检查项目，每项检查结果用
符号表示：以“√”表示符合质量标准，以“0”表示基本符
合质量标准，“×”表示不符合质量标准。

6、各孔质量评定：各孔质量等级用符号表示：以“√”表示优良，
以“0”表示合格，“×”表示不合格。

质量标准：在主要检查项目全部符合质量标准前提下，一般检
查项目也符合质量标准的孔评为优良孔；一般检查项目基本符
合质量标准孔评为合格孔。

7、单元工程效果检查：
（1）测量岩体波速或静弹性模量，分别在灌浆结束14d、28d后进行，岩体波速或静弹性模量应符合设计规定。

（2）压水试验：检查孔数量不少于灌浆总孔数5%，压水
试验在灌浆结束3~7d后进行。

检查孔段的合格率为
≥80%，不合格孔段的透水率≤1.5q设为合格；检查
孔段合格率为≥95%，不合格孔段的透水率≤1.5q设，
为优良。

8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良
孔占70%及以上，且单元效果检查优良，则评为“优良”；若优
良孔数达不到70%，或单元效果检查只评为合格，则本单元评为
“合格”。
