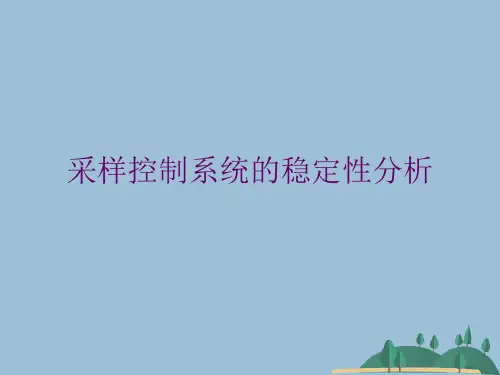

采样控制系统的稳定性分析
- 格式:ppt
- 大小:1.17 MB
- 文档页数:51

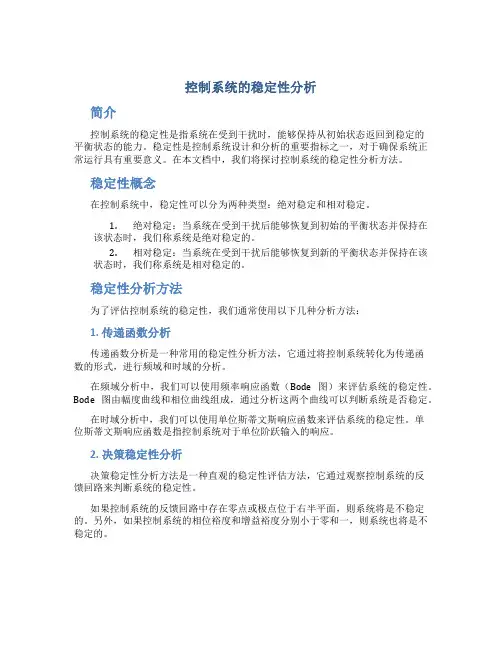

控制系统的稳定性分析简介控制系统的稳定性是指系统在受到干扰时,能够保持从初始状态返回到稳定的平衡状态的能力。
稳定性是控制系统设计和分析的重要指标之一,对于确保系统正常运行具有重要意义。
在本文档中,我们将探讨控制系统的稳定性分析方法。
稳定性概念在控制系统中,稳定性可以分为两种类型:绝对稳定和相对稳定。
1.绝对稳定:当系统在受到干扰后能够恢复到初始的平衡状态并保持在该状态时,我们称系统是绝对稳定的。
2.相对稳定:当系统在受到干扰后能够恢复到新的平衡状态并保持在该状态时,我们称系统是相对稳定的。
稳定性分析方法为了评估控制系统的稳定性,我们通常使用以下几种分析方法:1. 传递函数分析传递函数分析是一种常用的稳定性分析方法,它通过将控制系统转化为传递函数的形式,进行频域和时域的分析。
在频域分析中,我们可以使用频率响应函数(Bode图)来评估系统的稳定性。
Bode图由幅度曲线和相位曲线组成,通过分析这两个曲线可以判断系统是否稳定。
在时域分析中,我们可以使用单位斯蒂文斯响应函数来评估系统的稳定性。
单位斯蒂文斯响应函数是指控制系统对于单位阶跃输入的响应。
2. 决策稳定性分析决策稳定性分析方法是一种直观的稳定性评估方法,它通过观察控制系统的反馈回路来判断系统的稳定性。
如果控制系统的反馈回路中存在零点或极点位于右半平面,则系统将是不稳定的。
另外,如果控制系统的相位裕度和增益裕度分别小于零和一,则系统也将是不稳定的。
3. 根轨迹分析根轨迹分析是一种图形化的稳定性分析方法,它通过绘制系统传递函数的根轨迹来评估系统的稳定性。
根轨迹是表示系统极点随控制参数变化的轨迹图,它可以直观地显示系统的稳定性和响应特性。
如果根轨迹上的所有极点都位于左半平面,则系统是稳定的。
4. Nyquist稳定性判据Nyquist稳定性判据是一种基于频域分析的稳定性判据,它利用开放式系统的频率响应来评估系统的稳定性。
Nyquist稳定性判据通过绘制控制系统的开环频率响应曲线,并计算曲线绕原点的圈数来判断系统是否稳定。

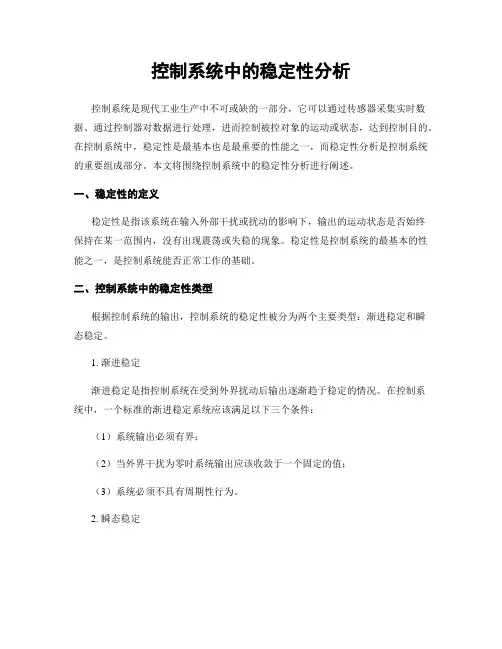

控制系统中的稳定性分析控制系统是现代工业生产中不可或缺的一部分,它可以通过传感器采集实时数据、通过控制器对数据进行处理,进而控制被控对象的运动或状态,达到控制目的。
在控制系统中,稳定性是最基本也是最重要的性能之一,而稳定性分析是控制系统的重要组成部分。
本文将围绕控制系统中的稳定性分析进行阐述。
一、稳定性的定义稳定性是指该系统在输入外部干扰或扰动的影响下,输出的运动状态是否始终保持在某一范围内,没有出现震荡或失稳的现象。
稳定性是控制系统的最基本的性能之一,是控制系统能否正常工作的基础。
二、控制系统中的稳定性类型根据控制系统的输出,控制系统的稳定性被分为两个主要类型:渐进稳定和瞬态稳定。
1. 渐进稳定渐进稳定是指控制系统在受到外界扰动后输出逐渐趋于稳定的情况。
在控制系统中,一个标准的渐进稳定系统应该满足以下三个条件:(1)系统输出必须有界;(2)当外界干扰为零时系统输出应该收敛于一个固定的值;(3)系统必须不具有周期性行为。
2. 瞬态稳定瞬态稳定是指控制系统在受到外界干扰后,输出通过系统自身调节能够在短时间内恢复到初始状态。
对于瞬态稳定的控制系统,在外界扰动干扰之后,系统应该在一定的时间范围内就能够恢复到稳态,并不受外界扰动的影响。
三、稳定性分析方法1. 时域分析法时域方法是根据系统传递函数展开的分析方法,它可以通过对系统传递函数进行分析,从而得出系统的稳定性状态。
时域方法的主要思路是,将系统的传递函数加上一个扰动,观察系统的反应,并根据系统的反应进行分析。
2. 频域分析法频域方法是根据系统的频率特性展开的分析方法,它可以通过对系统在不同频率下的响应进行分析,从而得出系统的稳定性状态。
频域方法的核心思想是,根据系统的传递函数得到其频率响应,然后通过求解系统的幅频特性曲线和相频特性曲线,来判断系统的稳定性情况。
四、稳定性分析技术1. 极点分析法极点分析法是一种基于控制理论的分析方法,它可以将系统的传递函数分解为多个一次项的乘积,然后分析每个一次项的为稳定极点,找出系统的稳定性状况。
控制系统的稳定性分析与设计控制系统的稳定性是控制工程中最为重要的一个参数之一。
一个稳定的控制系统能够使得系统在经过一定的时间后回到原点,而不会发生不可控的偏差,从而保证控制效果的稳定性和可靠性。
本文将从系统稳定性的原理和方法、设计方法及案例等方面探讨控制系统的稳定性分析与设计。
一、系统稳定性的原理和方法1. 系统稳定性的定义系统稳定性指的是系统在外界干扰或参数变化的作用下,回应输出信号与输入信号之间的关系是否稳定。
即在一定时间内,控制系统确保输出值能够跟随输入值的变化,而不会发生不可控的震荡或失控的情况。
2. 系统稳定性的判据良好的系统稳定性需要满足以下条件:(1)经过一定时间后,系统从任何初始状态转移到平衡状态;(2)平衡状态具有稳定性,即系统在发生一定幅度的干扰时,需要在一定时间内回复到原平衡状态;(3)平衡状态的稳定性受到系统参数变化、外界环境变化等多种因素的影响,但是通过合理的调节和控制,使得系统在变化后仍能保持稳定。
3. 系统稳定性的分析方法(1)指标法:它是利用特定的指标量来描述系统的稳定状态,比如阻尼系数、频率响应等。
(2)相关函数法:它是利用系统的特性函数或者频率响应函数来描述系统的稳定性。
(3)传递函数法:传递函数描述输入信号与输出信号之间的关系,可以通过传递函数的特性分析系统的稳定性。
(4)极点分布法:分析系统的极点分布情况,确定系统的极点位置以及极点位置对系统稳定性的影响。
二、控制系统的稳定性设计方法1. PID控制器的设计方法PID控制器是目前使用最为广泛的控制器,它可以通过调节比例系数、积分系数和微分系数来达到控制系统的稳定性。
在进行PID控制器的设计时,需要进行以下步骤:(1)确定控制系统的传递函数;(2)确定控制系统的目标响应曲线;(3)通过目标响应曲线和传递函数设计出PID控制器;(4)进行仿真或实验验证控制系统的稳定性。
2. 模糊控制器的设计方法模糊控制器是一种基于模糊推理的控制器,它可以通过调节模糊逻辑的输入变量和输出变量来达到不同的控制效果。

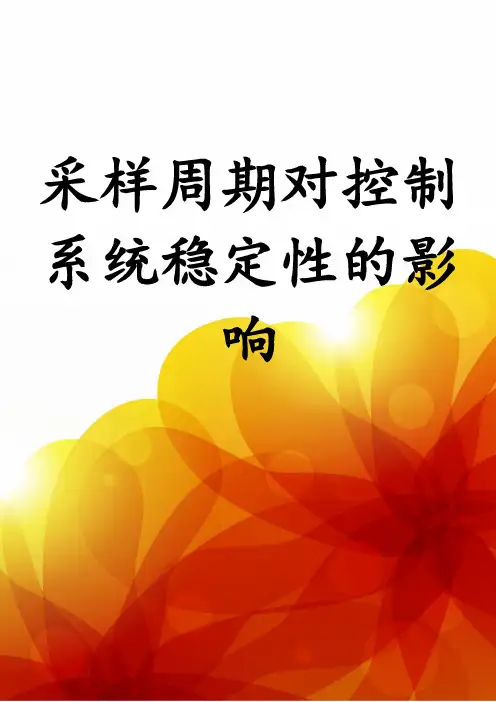

采样周期对控制系统稳定性的影响采样周期对控制系统稳定性的影响采样周期是指控制系统中每个采样周期内进行一次测量和控制操作的时间间隔。
控制系统的稳定性是指系统在受到外部干扰或系统参数变化时,能够保持输出稳定在期望值附近的能力。
采样周期对控制系统的稳定性有着重要的影响,下面将逐步分析其影响因素。
1. 采样周期与系统动态响应:采样周期的长度会直接影响控制系统的动态响应。
较长的采样周期会导致系统响应迟缓,反馈控制信号的延迟较大,可能会引起系统的超调和振荡。
相反,较短的采样周期能够更快地控制系统响应,减小超调和振荡的可能性。
2. 采样周期与采样误差:采样过程中可能会引入采样误差,即由于测量和模拟过程的离散性而引起的误差。
采样周期越短,采样误差就越小。
因此,较短的采样周期有利于提高控制系统的精确度和稳定性。
3. 采样周期与信号截断:在控制系统中,如果采样周期过长,可能会导致对控制信号的截断。
即使在采样周期内,控制信号的变化可能也无法完整地表示出来。
这种截断会引起控制系统的不稳定行为,可能导致系统振荡或失稳。
4. 采样周期与采样频率:采样周期和采样频率是对采样过程的不同描述。
采样周期是指采样点之间的时间间隔,而采样频率是指在单位时间内进行采样的次数。
较高的采样频率意味着较短的采样周期,可以提高控制系统的稳定性和性能。
5. 采样周期与系统带宽:控制系统的带宽是指系统能够有效响应输入信号的频率范围。
较短的采样周期可以增加系统的带宽,提高系统对高频输入信号的响应能力。
然而,过短的采样周期可能会引起采样噪声和混叠效应,从而降低系统的稳定性。
综上所述,采样周期对控制系统的稳定性有着重要的影响。
较短的采样周期可以提高系统的响应速度、精确度和稳定性,但也可能引入额外的采样误差和噪声。
控制系统设计时需要根据实际需求和系统特性选择合适的采样周期,以达到最佳的控制性能和稳定性。
控制系统的稳定性分析实验报告引言控制系统的稳定性是指系统在扰动作用下,能否保持稳定运行的能力。
在实际应用中,对于控制系统的稳定性分析具有重要的意义。
本实验旨在通过实际实验,分析控制系统的稳定性,并对结果进行报告。
实验设备和方法设备本实验使用的设备如下:1.一台控制系统稳定性分析实验设备2.一台电脑方法1.将实验设备接通电源,等待设备启动完毕。
2.打开电脑,运行实验软件。
3.在实验软件中设置实验参数,包括控制系统的传递函数、采样时间等。
4.开始实验,并记录实验过程中的数据。
5.分析实验结果,得出控制系统的稳定性结论。
6.撰写实验报告。
实验结果与分析在本次实验中,我们选择了一个二阶惯性系统作为被控对象,传递函数为$G(s)=\\frac{1}{(s+1)(s+2)}$。
我们使用了PID控制器进行控制,并设置了合适的参数。
实验过程中,我们输入了一个单位阶跃信号,观察系统的响应。
通过记录实验数据并进行分析,我们得到了以下实验结果:1.系统的超调量为5%;2.系统的稳态误差为0.1;3.系统的调节时间为2秒。
根据实验结果,我们可以得出以下结论:1.系统的超调量很小,说明系统具有较好的动态性能;2.系统的稳态误差较小,说明系统具有较好的稳定性;3.系统的调节时间较短,说明系统的响应速度较快。
综上所述,实验结果表明控制系统具有较好的稳定性。
结论通过本次实验,我们通过实际实验和数据分析,得出了控制系统的稳定性结论。
实验结果表明控制系统具有较好的稳定性。
控制系统的稳定性是保证系统正常运行的重要指标,对于工程应用具有重要的意义。
参考文献无。
控制系统的稳定性分析实验报告一、实验目的1.了解控制系统的稳定性分析方法。
2.通过实验,掌握系统稳态误差、系统阻尼比、系统根轨迹等稳态分析方法。
3.掌握控制系统的稳定性分析实验步骤。
二、实验原理1.系统稳态误差分析系统稳态误差是指系统在达到稳态时,输出与输入之间的偏差。
对于稳态误差的分析,可以采用开环传递函数和闭环传递函数进行分析。
开环传递函数:G(s)闭环传递函数:G(s)/(1+G(s)H(s))其中,H(s)为系统的反馈环节,G(s)为系统的前向传递函数。
稳态误差可以分为静态误差和动态误差。
静态误差是指系统在达到稳态时,输出与输入之间的偏差;动态误差是指系统在达到稳态时,输出与输入之间的波动。
2.系统阻尼比分析系统阻尼比是指系统在达到稳态时,振荡的阻尼程度。
阻尼比越大,系统越稳定;阻尼比越小,系统越不稳定。
系统阻尼比的计算公式为:ζ=1/(2ξ)其中,ξ为系统的阻尼比,ζ为系统的阻尼比。
3.系统根轨迹分析系统根轨迹是指系统的极点随着控制参数变化而在复平面上的轨迹。
根轨迹分析可以用来判断系统的稳定性和性能。
系统的根轨迹可以通过以下步骤进行绘制:(1)确定系统的传递函数G(s)(2)将G(s)写成标准形式(3)计算系统的极点和零点(4)绘制系统的根轨迹三、实验步骤1.系统稳态误差分析实验(1)将系统的开环传递函数和闭环传递函数写出。
(2)通过实验,测量系统的静态误差和动态误差。
(3)根据静态误差和动态误差的测量结果,计算系统的稳态误差。
2.系统阻尼比分析实验(1)通过实验,测量系统的振荡频率和衰减周期。
(2)根据振荡频率和衰减周期的测量结果,计算系统的阻尼比。
3.系统根轨迹分析实验(1)将系统的传递函数写成标准形式。
(2)计算系统的极点和零点。
(3)绘制系统的根轨迹,并根据根轨迹的形状,判断系统的稳定性和性能。
四、实验结果分析通过实验,我们可以得到系统的稳态误差、阻尼比和根轨迹等数据。
根据这些数据,我们可以分析系统的稳定性和性能,并对系统进行优化。

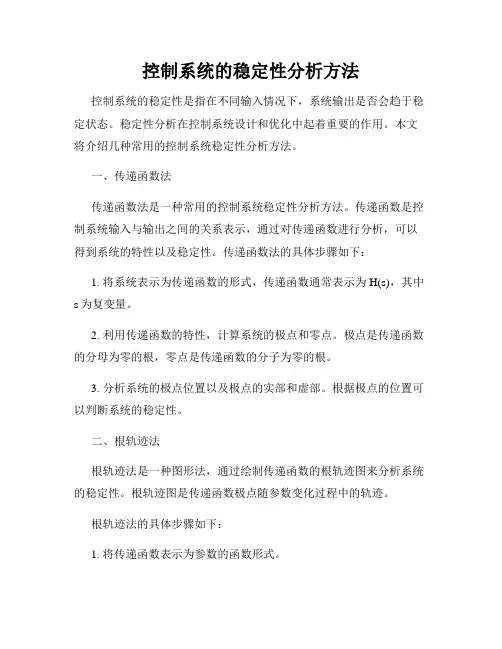

控制系统的稳定性分析方法控制系统的稳定性是指在不同输入情况下,系统输出是否会趋于稳定状态。
稳定性分析在控制系统设计和优化中起着重要的作用。
本文将介绍几种常用的控制系统稳定性分析方法。
一、传递函数法传递函数法是一种常用的控制系统稳定性分析方法。
传递函数是控制系统输入与输出之间的关系表示,通过对传递函数进行分析,可以得到系统的特性以及稳定性。
传递函数法的具体步骤如下:1. 将系统表示为传递函数的形式,传递函数通常表示为H(s),其中s为复变量。
2. 利用传递函数的特性,计算系统的极点和零点。
极点是传递函数的分母为零的根,零点是传递函数的分子为零的根。
3. 分析系统的极点位置以及极点的实部和虚部。
根据极点的位置可以判断系统的稳定性。
二、根轨迹法根轨迹法是一种图形法,通过绘制传递函数的根轨迹图来分析系统的稳定性。
根轨迹图是传递函数极点随参数变化过程中的轨迹。
根轨迹法的具体步骤如下:1. 将传递函数表示为参数的函数形式。
2. 寻找参数的变化范围,通常选择参数的范围使得系统保持稳定。
3. 计算传递函数的极点随参数变化的轨迹,将其画在复平面上。
4. 根据根轨迹图的形状和位置判断系统的稳定性。
三、Nyquist稳定判据Nyquist稳定判据是通过分析控制系统的传递函数在Nyquist轨迹上的特性来判断系统的稳定性。
具体步骤如下:1. 绘制传递函数的Nyquist轨迹。
2. 通过Nyquist轨迹上的幅角和极点位置判断系统的稳定性。
如果幅角为负且极点位于原点右侧,则系统稳定。
四、Bode图法Bode图法是一种常用的频域分析方法,通过绘制传递函数的幅频特性图和相频特性图来分析系统的稳定性。
具体步骤如下:1. 将传递函数表示为分子和分母的形式。
2. 计算传递函数在频域上的幅频特性和相频特性。
3. 根据幅频特性和相频特性的特征判断系统的稳定性。
以上是几种常用的控制系统稳定性分析方法。
在实际应用中,根据系统的特点和需求,选择合适的方法进行稳定性分析。
实验三控制系统的稳定性分析控制系统的稳定性是指系统在受到外部扰动或内部变化时,是否能保持原有的稳态或稳定的性能。
稳定性是控制系统设计和分析的重要指标之一,它直接影响系统的性能和可靠性。
本实验将介绍控制系统稳定性的分析方法和稳定性判据。
一.控制系统的稳定性分析方法1.传递函数法:传递函数是表示控制系统输入与输出之间关系的数学表达式,通过分析和求解传递函数的特征根,可以判断系统的稳定性。
在传递函数中,特征根的实部和虚部分别代表了系统的衰减和振荡性能,根据特征根的位置可以得到稳定、不稳定和临界稳定等几种情况。
2.极点分布法:极点分布是指控制系统的特征根在复平面上的位置分布。
通过绘制极点图可以直观地判断系统的稳定性。
一般来说,稳定系统的极点都位于左半复平面,而不稳定系统的极点则位于右半复平面。
3. Nyquist稳定性判据:Nyquist稳定性判据是通过绘制Nyquist曲线来判断系统的稳定性。
Nyquist曲线是将控制系统的特征根的位置映射到复平面上形成的闭合曲线,通过分析Nyquist曲线的形状和位置可以判断系统的稳定性。
4. Routh-Hurwitz稳定性判据:Routh-Hurwitz稳定性判据是基于特征多项式的系数和正负性进行判断的方法。
通过构造一个特征方程的判别矩阵,可以判断系统的稳定性。
如果判别矩阵的所有元素都大于0,则系统是稳定的。
二.控制系统的稳定性判据1.传递函数法:通过求解传递函数的特征根,判断特征根的实部和虚部是否满足系统稳定的条件。
特征根的实部必须小于0,而虚部可以等于0。
2.极点分布法:绘制控制系统的极点图,判断极点是否位于左半复平面。
如果所有极点都在左半平面,则系统是稳定的。
3. Nyquist稳定性判据:绘制Nyquist曲线,通过分析曲线的形状和位置来判断系统的稳定性。
如果曲线不经过原点或环绕原点的次数为0,则系统是稳定的。
4. Routh-Hurwitz稳定性判据:构造特征方程的判别矩阵,通过判别矩阵的元素是否都大于0来判断系统的稳定性。
控制系统的稳定性分析与设计控制系统是指通过对输入的调节,使得系统的输出在一定的要求范围内稳定工作的系统。
稳定性是评价控制系统性能和可靠性的重要指标之一。
本文将从控制系统的稳定性分析与设计两个方面展开讨论。
一、稳定性分析稳定性分析是评估控制系统的稳定性能力,从而为系统的设计提供依据。
我们通常采用传递函数来描述控制系统,其中控制系统的稳定性取决于系统的极点和传递函数的零点。
以下是常见的稳定性分析方法:1. Routh-Hurwitz稳定性判据Routh-Hurwitz稳定性判据是利用Routh表判断系统是否稳定的方法。
通过构造Routh数组,根据Routh-Hurwitz定理,可以判断系统是否具有稳定性。
2. Nyquist稳定性判据Nyquist稳定性判据是通过绘制Nyquist图来判断系统是否稳定。
在Nyquist图中,将传递函数转化为复平面上的曲线,通过判断曲线是否经过-1+j0点来确定系统的稳定性。
3. Bode稳定性判据Bode稳定性判据是通过绘制Bode图来判断系统是否稳定。
通过绘制系统的幅频响应和相频响应曲线,可以判断系统是否满足稳定性要求。
二、稳定性设计稳定性设计是根据稳定性分析的结果,对控制系统进行合理的设计,以实现系统的稳定工作。
以下是常见的稳定性设计方法:1. 负反馈控制负反馈控制是一种常用的稳定性设计方法。
通过引入负反馈回路,使得系统的输出与期望输出之间的误差减小,从而达到稳定的控制效果。
2. PID控制PID控制是一种经典的稳定性设计方法。
PID控制器通过比例、积分和微分三个环节对系统进行调节,使得系统的稳定性得到改善。
3. 频率域设计频率域设计是通过对系统的频率特性进行分析和设计,以实现系统的稳定性和性能要求。
例如,可以通过设置带宽和相位裕度来控制系统的稳定性。
4. 根轨迹设计根轨迹是通过绘制系统极点随参数变化的轨迹来分析和设计系统的稳定性。
通过调整参数,使得系统的极点在稳定区域内移动,从而实现系统的稳定工作。
控制系统中的稳定性分析方法稳定性是控制系统设计和分析中至关重要的概念,它决定了系统的响应是否会随时间或外部干扰的变化而发散或者衰减。
稳定性分析是评估系统的稳定性并识别可能导致系统不稳定的因素的过程。
掌握稳定性分析方法对于设计和优化控制系统至关重要,本文将介绍几种常用的稳定性分析方法。
1. 时间域稳定性分析方法时间域稳定性分析方法是通过研究控制系统的时间响应来评估其稳定性。
其中,最常用的方法是研究系统的阶跃响应。
阶跃响应可以模拟当系统受到单位阶跃输入时的行为。
通过分析阶跃响应中的振荡和衰减情况,可以判断系统的稳定性。
常见的时间域稳定性分析方法包括:- 稳定性判据法:根据控制系统的特征方程的根在左半平面的个数确定系统的稳定性。
例如,系统的特征方程所有根的实部都小于零,则系统是稳定的。
- 跟踪法:通过分析阶跃响应的振荡情况,如超调量和调整时间,来评估系统的稳定性。
例如,当系统的超调量小于一定阈值并且调整时间满足要求时,可以认为系统是稳定的。
2. 频域稳定性分析方法频域稳定性分析方法是通过研究系统的频率响应来评估其稳定性。
频率响应可以揭示系统对不同频率信号的传递特性。
常用的频域稳定性分析方法包括:- Nyquist稳定性判据:根据系统的开环传输函数在复频域上的轨迹来判定系统的稳定性。
如果系统的开环传输函数的轨迹不绕复平面的-1点(-1+j0)(即Nyquist轨迹)或者经过-compensation的选择,可以判定系统是稳定的。
- 辐角判据:通过分析系统的相位频率特性曲线,判断系统的辐角是否满足稳定性条件。
如果系统的相位频率特性曲线满足一定的条件,例如相位频率特性曲线的最大幅值小于180度,则系统可以被认定为是稳定的。
3. Lyapunov稳定性分析方法Lyapunov稳定性分析方法是利用李雅普诺夫函数及其性质来评估系统的稳定性。
李雅普诺夫函数是一个具有良好性质的函数,可以确定系统状态的稳定性行为。
通过构建李雅普诺夫函数,并根据其形式和性质对系统进行分析,确定系统的稳定条件。
实验三控制系统的稳定性分析一、预习要求1、分析实验系统电路,掌握其工作原理。
2、复习相关内容,掌握控制系统稳定的充要条件及稳定判据。
3、按照所给的线路图,分别计算C=1μf和C=0.1μf时,系统产生等幅振荡、增幅振荡、减幅振荡的条件,以及控制系统临界稳定时的电阻值R2。
注:实验指导书上没有本实验,请同学们做实验的时候带好这份实验指导。
二、实验目的1、观察控制系统的不稳定现象,了解和掌握控制系统稳定的条件及临界稳定点的判断方法。
2、研究系统开环增益和时间常数对控制系统稳定性的影响。
三、实验设备1、D1CE-AT2型自动控制系统实验箱2、计算机一台3、RS232串口线一条四、实验内容系统模拟电路图如图3・1所示。
其开环传递函数为:5(0.15+1)(75+1)式中K=R2∕R1,R1=50KΩ,R2=0〜680KQ;T=RC,R=250KΩ,C=1μf或C=0.1μf两种情况。
1.按系统模拟电路图连接电路(依次使用运放单元U3,U6,U4,U5,U8和U23构建),电路的输入为阶跃信号。
启动计算机运行D1CE计算机控制实现软件,打开实验箱电源。
2.分别取R2的值为IOOKd200KΩ,250KΩ,500KΩ,此时相应的K=2,4,5,IOo 观察不同R2值时示波器窗口内的输出波形(既UO的波形),找到系统输出产生增幅振荡时相应的R2及K值;再把电阻R2由大至小变化,即R2=500KΩ,250KΩ,200KΩ,100KΩ,观察不同R2值时显示区内的输出波形,找出系统输出产生等幅振荡变化的R2及K值,并观察Uo的输出波形。
3.在步骤2条件下,使系统工作在不稳定状态,即工作在等幅振荡情况。
改变电路中的电容C由1μf变成0.1μf,分别取R2的值为500KΩ,680KΩ,750KΩ,950KQ(此时相应的K=IO,13.6,15,19)。
观察不同R2值时示波器窗口内的输出波形(既UO的波形),找到系统输出产生增幅振荡时相应的R2及K值;再把电阻R2由大至小变化,WR2=950KΩ,750KΩ,680KΩ,500KΩ,观察系统稳定性的变化。
