(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610345536.6(22)申请日 2016.05.23(71)申请人 上海美诺福科技股份有限公司地址 200000 上海市杨浦区黄兴路2005弄2号（B楼）704-4室(72)发明人 魏宝东　(74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 何龙(51)Int.Cl.B03C 1/02(2006.01)(54)发明名称一种除铁器(57)摘要本发明提供了一种除铁器，属于钢厂炉渣检测领域，包括上壳体、下壳体、吸附部和转动机构，上壳体与下壳体盖合并形成空腔，上壳体设置有进口，进口与空腔连通，下壳体设置有出口，出口与空腔连通；转动机构安装在上壳体上，吸附部与转动机构的输出端连接，吸附部呈板状，且吸附部位于空腔内，转动机构驱动吸附部转动，吸附部相对于上壳体转动的轴心线与吸附部的板面平行。

本发明提供的除铁器在工作时，转动机构带动吸附部转动一定的角度，使炉渣在沿吸附部的吸附面滑动，确保炉渣内的铁能被全部清除；清除过后，转动机构带动吸附部变为垂直状态，使铁能够从吸附部上滑下，保证除铁器能够连续正常的工作，从而提高处理效率。

权利要求书1页 说明书5页 附图2页CN 106040424 A 2016.10.26C N 106040424A1.一种除铁器，其特征在于，包括上壳体、下壳体、转动机构和具有磁性的吸附部，所述上壳体与所述下壳体盖合并形成空腔，所述上壳体设置有进口，所述进口与所述空腔连通，所述下壳体设置有出口，所述出口与所述空腔连通；所述转动机构安装在所述上壳体上，所述吸附部与所述转动机构的输出端连接，所述吸附部呈板状，且所述吸附部位于所述空腔内，所述转动机构驱动所述吸附部转动，所述吸附部相对于所述上壳体转动的轴心线与所述吸附部的板面平行，所述转动机构驱动所述吸附部的板面与所述进口达到预设的角度，或者所述转动机构驱动所述吸附部的板面呈竖直状态。

专利名称：一种旋转式除铁机
专利类型：实用新型专利
发明人：余源,张忠荣,吕华,吴俊超,牛新民,高彦富申请号：CN201420738922.8
申请日：20141127
公开号：CN204380848U
公开日：
20150610
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种旋转式除铁机；包括机架、筒体、出料管道、进料管道，筒体安装在机架上，出料管道和进料管道分别连接在筒体的左右两端，还包括电机，电机与筒体连接，并且使筒体能够转动，同时出料管道和进料管道都是分别通过旋转接头连接在筒体的左右两端，并且筒体的内部有磁铁棒。

本实用新型通过旋转接头物料输送管道能达到连续工作；筒体旋转使除铁效果更好；清洗时取下磁铁棒，打开清洗孔进行清洗，清洗更方便，操作简单。

申请人：贵州航天特种车有限责任公司
地址：563100 贵州省遵义市遵义县鸭溪镇吐鱼村
国籍：CN
代理机构：北京路浩知识产权代理有限公司
代理人：谷庆红
更多信息请下载全文后查看。

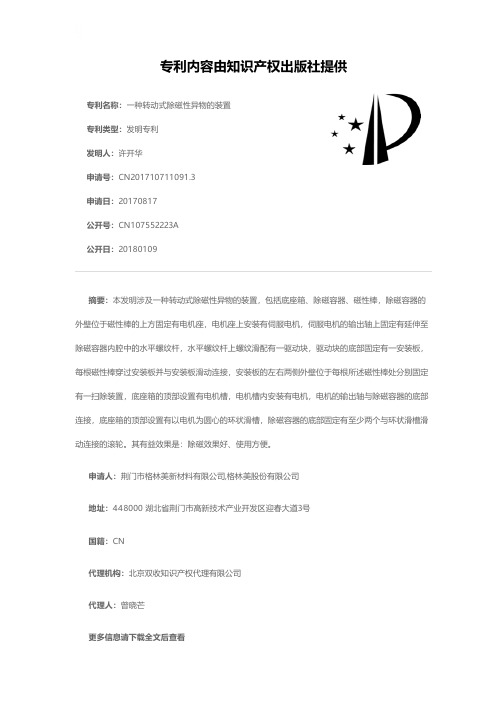

专利名称：一种转动式除磁性异物的装置专利类型：发明专利
发明人：许开华
申请号：CN201710711091.3
申请日：20170817
公开号：CN107552223A
公开日：
20180109
专利内容由知识产权出版社提供
摘要：本发明涉及一种转动式除磁性异物的装置，包括底座箱、除磁容器、磁性棒，除磁容器的外壁位于磁性棒的上方固定有电机座，电机座上安装有伺服电机，伺服电机的输出轴上固定有延伸至除磁容器内腔中的水平螺纹杆，水平螺纹杆上螺纹滑配有一驱动块，驱动块的底部固定有一安装板，每根磁性棒穿过安装板并与安装板滑动连接，安装板的左右两侧外壁位于每根所述磁性棒处分别固定有一扫除装置，底座箱的顶部设置有电机槽，电机槽内安装有电机，电机的输出轴与除磁容器的底部连接，底座箱的顶部设置有以电机为圆心的环状滑槽，除磁容器的底部固定有至少两个与环状滑槽滑动连接的滚轮。

其有益效果是：除磁效果好、使用方便。

申请人：荆门市格林美新材料有限公司,格林美股份有限公司
地址：448000 湖北省荆门市高新技术产业开发区迎春大道3号
国籍：CN
代理机构：北京双收知识产权代理有限公司
代理人：曾晓芒
更多信息请下载全文后查看。

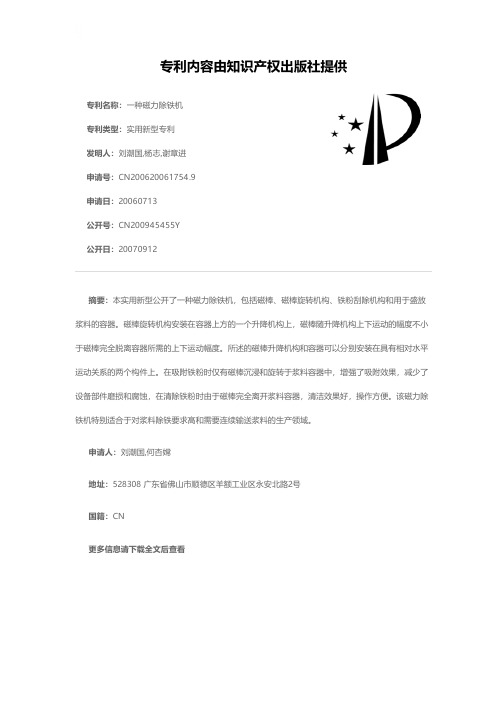

专利名称：一种磁力除铁机
专利类型：实用新型专利
发明人：刘潮国,杨志,谢章进申请号：CN200620061754.9申请日：20060713
公开号：CN200945455Y
公开日：
20070912
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁力除铁机，包括磁棒、磁棒旋转机构、铁粉刮除机构和用于盛放浆料的容器。

磁棒旋转机构安装在容器上方的一个升降机构上，磁棒随升降机构上下运动的幅度不小于磁棒完全脱离容器所需的上下运动幅度。

所述的磁棒升降机构和容器可以分别安装在具有相对水平运动关系的两个构件上。

在吸附铁粉时仅有磁棒沉浸和旋转于浆料容器中，增强了吸附效果，减少了设备部件磨损和腐蚀，在清除铁粉时由于磁棒完全离开浆料容器，清洁效果好，操作方便。

该磁力除铁机特别适合于对浆料除铁要求高和需要连续输送浆料的生产领域。

申请人：刘潮国,何杏嫦
地址：528308 广东省佛山市顺德区羊额工业区永安北路2号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型除铁器
专利类型：实用新型专利
发明人：郝良军
申请号：CN201120550401.6申请日：20111226
公开号：CN202460816U
公开日：
20121003
专利内容由知识产权出版社提供
摘要：本实用新型提供一种新型除铁器，包括料仓，料仓的左右侧壁开有对应的安装孔，安装孔内装有除铁棒，除铁棒的中间部分为磁性段，磁性段两侧为非磁性段，磁性段外套装有套管，磁性段安装在料仓内部，非磁性段在料仓外部，套管端部连接液压油缸的活塞杆。

在同一水平方向上设置一排除铁棒，每排至少安装两个除铁棒，每个除铁棒上的套管通过固定在各个套管端部的连接板连成一体，液压油缸与最外侧除铁棒上的套管连接。

本实用新型所述的新型除铁器可实现自动除铁，不需要人工干预，除铁效率高；其结构简单，制造成本低。

申请人：山西盂县西小坪耐火材料有限公司
地址：045100 山西省阳泉市盂县西小坪耐火材料有限公司
国籍：CN
代理机构：太原科卫专利事务所(普通合伙)
代理人：朱源
更多信息请下载全文后查看。

专利名称：永久磁铁式旋转电机专利类型：发明专利
发明人：野中刚
申请号：CN201080065405.3申请日：20101216
公开号：CN102792560A
公开日：
20121121
专利内容由知识产权出版社提供
摘要：通过减少漏磁通，从而能够提供一种具有能够增大可产生的最大转矩，并且能够承受强大的转矩的结构的转子的永久磁铁式旋转电机。

永久磁铁式旋转电机具备定子和被支承成旋转自如的大致圆筒形的转子，其特征在于，所述转子具有：转子铁心，其按照各个磁极分离且构成了配置成圆周状的极靴；以及永久磁铁，其在各个极靴的两侧呈放射状地配置，并且所述永久磁铁将通过凹凸形成的配合部与轴配合固定，在转子的轴向两侧具有侧板，所述侧板在转子的径向对永久磁铁和所述构成极靴的转子铁心进行支承。

申请人：株式会社安川电机
地址：日本福冈县
国籍：JP
代理机构：北京三友知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种旋转除铁机专利类型：实用新型专利
发明人：陈沛霖
申请号：CN201921730552.2申请日：20191016
公开号：CN211587043U
公开日：
20200929
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种旋转除铁机，包括机架、筒体、旋转组件、接料斗、喷水机构、磁铁组件和挡粉组件；该筒体水平横卧设置，该旋转组件设于该机架上，用于承托该筒体并带动该筒体绕自身中轴自转；该磁铁组件设于该机架上并位于该筒体的底部下方，以用于隔空将铁屑吸引在该筒体的底部内壁；该筒体的两端分别设有开口，该接料斗沿该筒体的轴向穿设于该筒体内，该接料斗的敞口向上，该喷水机构设于该筒体内并位于该接料斗的上方，朝向该筒体的上部内壁喷水；该筒体的内壁上设有该挡粉组件，用于阻挡该筒体旋转远离磁力区域时铁屑沿该筒体的内壁滑落。

本实用新型的旋转除铁机磁铁不直接接触泥浆液，方便后续清洁，除铁效率大大提高。

申请人：陈沛霖
地址：528000 广东省佛山市高明区荷城街道月明街星河花园1座202号
国籍：CN
代理机构：佛山市海融科创知识产权代理事务所(普通合伙)
代理人：陈志超
更多信息请下载全文后查看。
