RCYB悬挂式永磁除铁器型号参数表除铁器大家都不陌生，很多行业都需要用到除铁器。
今天小编要为大家介绍的是除铁器的一种型号——RCYB悬挂式永磁除铁器。
除铁器按磁力来源不同，分为电磁除铁器和永磁除铁器，是一种用于清除块状或粉状物料中杂铁的除铁装置。
RCYB悬挂式永磁除铁器作为一种专用的破碎机械保护神和提高产品质量档次的专用设备，越来越受到人们的关注。
小编下面和大家一起来看一下RCYB悬挂式永磁除铁器型号参数表~【RCYB悬挂式永磁除铁器型号参数表】RCYB系列悬挂式永磁除铁器，内部采用高场强永磁体组成复合磁系，双磁极结构，计算机模拟磁路设计，磁极吸附面积大，能自动从运动的物料中吸起铁磁性杂质。
整机优化设计，在恶劣环境下永磁芯十年内磁力降低不超过4，各项技术指标均符合JB/T8711-2004标准。
本机可与各种型号皮带输送机、振动给料机或溜槽配套使用，可从运动的物料中清除各种铁磁性物质。
适用于皮带输送机、振动给料机、下料溜槽上的非磁性物料中除铁。
技术特点1、采用高矫顽力、高剩磁的永磁体钕铁硼等组成复合磁系，磁场强、吸力大。
2、安装简单，使用方便，运行可靠，免维护。
3、各项技术指标均符合JB/T8711-2006。
【RCYB悬挂式永磁除铁器生产厂家】潍坊临朐亚特磁电设备有限公司始建于二零零一年，是生产除铁设备，磁选设备，自动化控制设备及给料设备的专业化制造厂家，是集科研开发、工程设计、生产安装、调试服务于一体的国内大型磁电设备制造企业之一。
产品广泛应用于矿山、电力、砖瓦、水泥、冶金、建材、化工、医药、食品、造纸、污水处理等领域。
产品遍及三十多个省市和地区。
公司主要产品有：CTS（N,B）系列水选磁选机，CT系列干选磁选机，电磁（永磁）系列除铁器，变频调速定量给料机，电磁振动给料机，金属探测仪，电源控制箱等四十个系列，三百多个规格。
产品质量多次经质检部门抽查合格，主要性能达到国内先进水平。
亚特公司拥有现代化的厂房，先进的生产设备及检测仪器，雄厚的技术力量，严格的管理团队和可靠的售后服务保障为产品质量奠定了良好的基础，从原材料进厂到成品，每个环节都经过严格检测，从根本上保证了产品的高质量和高品位。

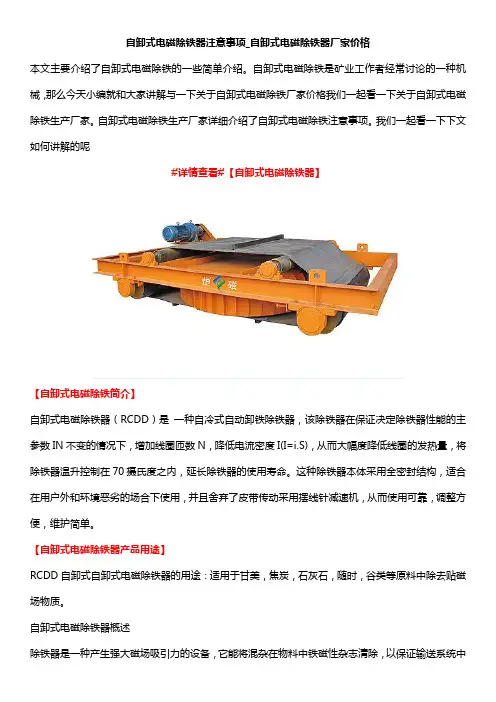

自卸式电磁除铁器注意事项_自卸式电磁除铁器厂家价格本文主要介绍了自卸式电磁除铁的一些简单介绍。
自卸式电磁除铁是矿业工作者经常讨论的一种机械，那么今天小编就和大家讲解与一下关于自卸式电磁除铁厂家价格我们一起看一下关于自卸式电磁除铁生产厂家。
自卸式电磁除铁生产厂家详细介绍了自卸式电磁除铁注意事项。
我们一起看一下下文如何讲解的呢#详情查看#【自卸式电磁除铁器】【自卸式电磁除铁简介】自卸式电磁除铁器（RCDD）是一种自冷式自动卸铁除铁器，该除铁器在保证决定除铁器性能的主参数IN不变的情况下，增加线圈匝数N，降低电流密度I(I=i.S)，从而大幅度降低线圈的发热量，将除铁器温升控制在70摄氏度之内，延长除铁器的使用寿命。
这种除铁器本体采用全密封结构，适合在用户外和环境恶劣的场合下使用，并且舍弃了皮带传动采用摆线针减速机，从而使用可靠，调整方便，维护简单。
【自卸式电磁除铁器产品用途】RCDD自卸式自卸式电磁除铁器的用途：适用于甘美，焦炭，石灰石，随时，谷类等原料中除去贴磁场物质。
自卸式电磁除铁器概述除铁器是一种产生强大磁场吸引力的设备，它能将混杂在物料中铁磁性杂志清除，以保证输送系统中的破碎机、研磨机等机械设备安全正常工作，同时可有效地防止因大、长铁件划裂输送皮带的事故发生，亦可显著提高原料品位。
我公司生产的除铁器按其安装形式可统称为悬挂式除铁器，按其卸铁方式又可分为人工卸铁、自动卸铁和程序控制卸铁等多种工作方式，由于使用场合和磁路结构不同，形成了各种系列的产品。
除去铁磁性杂物的范围从微粒至80公斤，除铁率可达98以上。
除铁器广泛用于冶金、矿山、选煤厂、电厂、陶瓷、玻璃、水泥、建材、化工、食品及饲料加工行业，在新兴的垃圾处理工业中，也需要除铁器回收废物中的钢铁。
我公司生产的各种除铁器已在各大型钢铁企业，以及金属矿山、电厂、轻工、耐火材料等行业使用，并发挥巨大的作用。
【自卸式电磁除铁器厂家优势】1.采用全密封结构，能有效防止潮气、粉尘和有害气体对线圈的浸浊，对气候及环境的适应性强，且结构合理、运行维护方便、安全可靠。
RCYD(C)系列悬挂自卸式永磁除铁器安装使用说明书山东华迅磁电科技有限公司I5O1、概述RCYD（C）系列悬挂自卸式永磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品，它一般安装于皮带输送机的头部和中部。
将混杂在物料中的铁件吸起后由卸铁抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。
所以该系列除铁器广泛应用于电力、矿山、冶金、建材、选煤、化工等行业。
2、产品型号及意义3、使用条件海拔高度不超过2000米。
周围空气温度不高于+40℃，不低于-25℃无爆炸危险和不含有腐蚀性气体地环境中。
周围环境地相对湿度不大于90％（温度为25℃时）。
户内、户外均可使用。
4、结构及工作原理RCYD（C）系列悬挂自卸式永磁除铁器由除铁器本体和两部分组成。
卸铁机构由机架、摆线针轮减速机（以下简称减速电机）、主从动滚筒、托辊、皮带轮（或链轮）、三角带（或链条）和装有刮板的卸铁皮带组成。
工作原理：当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行地卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下调入集铁箱中。
图一5、主要参数及外形尺寸6、安装检查除铁器吊挂装置是否牢固，若无问题则可进行安装。
安装方式：除铁器由两种安装方式，见图二和图三。
（1）、倾斜安装安装在皮带机头，当带速较快时（大于2m/s）。
除铁器可安装在滚筒前位置，当带速较慢时（小于2m/s）除铁器位置要后移，以靠近滚筒（滚筒宜采用QX-A式吊装四条链索挂在双轨或单轨行走小车上A式吊装B式吊装1、螺旋扣2、钢拉杆（吊链或钢丝绳） 3、手动行走小车（电动小车） 4、卸扣 5、固定点QX-B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
一般S=R(+300/-200)倾斜角度5°～15°左右额定吊高见技术参数表（2）水平安装除铁器自卸皮带的运行方向与输送皮带运行方向垂直的方向自动清除铁磁杂物。
]RCDD系列干式自卸式电磁除铁器安装使用说明书一、概述RCDD系列干式自卸电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。
其内部采用电工专用树脂浇注，自冷式全密封结构，具有磁透深度大，吸力强等特点。
它一般安装于皮带输送机的头部和中部。
将混杂在物料中的铁件吸起后由卸铁皮带抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。
所以该系列除铁器广泛应用了于水泥、电力、矿山、冶金、建材、化工等行业。
二、使用条件1．海拔高度不超过2000米。
2．周围空气温度不高于+40℃，不低于-25℃。
.3．无爆炸危险和不含有腐蚀性气体的环境中。
4．周围环境的相对湿度不大于90％(温度为25℃时)。
5．户内、户外均可使用。
三、结构及工作原理RCDD系列干式自卸电磁除铁器由除铁器本体和卸铁机构两部分组成。
卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒、托辊、皮带轮(或链轮)、三角带(或皮带轮)和装有刮板的卸铁皮带组成。
工作原理：除铁器接通电源后，励磁系统产生了强大的磁场，当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行的卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下掉入集铁箱中。
四、安装1．安装前先检查电磁除铁器的线圈绝缘电阻应不低于lOMΩ，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。
2．检查除铁器吊挂装置是否牢固，若无问题则可进行安装。
3．安装方式：除铁器有两种安装方式。
(1)倾斜安装安装在皮带机头，当带速较快时(大于2m/s)，除铁器可安装在滚筒前位置，当带速较慢时(小于2m/s)除铁器位置要后移，以靠近滚筒(滚筒宜采用非导磁材料)。
两种吊装方式:·QX—A式吊装四条链索挂在双轨或单轨行走小车上·QX—B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
KGLA-50/500B硅整流控制柜江苏省镇江电磁设备厂有限责任公司厂址：江苏省镇江市牌湾街二道巷67#电话：（0511）5626924 5624037 5624123传真：5622591邮编：212005http:\\ E-mail:sales@目录一．概述二．正常工作条件三．使用步骤四．注意事项五．维护六．附图七．随机附件一、概述本控制柜是应江苏新海发电有限公司工程要求并根据其协议制作的，为我厂RCDB-12G3型除铁器提供直流电源及控制装置。
励磁采用三相桥式整流模块，输入电压输入电压为三相工频380V，直流输出电流最大值为50A，并提供了相应的输入、输出接口。
附有移动报警灯。
二．正常工作条件1．海拔高度不超过2000M；2．周围环境介质温度不超过+40℃，不低于-15℃；3．周围环境温度为+40℃时，相对湿度不超过50％，较低温度时相对湿度可适当升高。
但最湿月当平均最低温度为+25℃时，相对湿度不应超过90％，同时考虑可能发生的表面凝露；4．安装倾斜度不大于5度，无显著摇动和冲击振荡的地方；5．无雨雪侵袭的地方，在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。
三．使用步骤（一）、使用前准备1．检查控制柜内总电源开关QF1应在断开位置。
2．在检查负载正常的情况下，打开控制柜前门，可见控制柜里面电器安装板的最下方有接线端子板，按图（所附图的下方）将电源、负载及其他线分别接入。
（二）、使用步骤1、当需就地控制时，把选择开关SA拨在“就地”位置，合上开关QF1，“电源”指示灯亮。
2、按“返回”按钮，“返回”指示灯亮，电动小车会从弃铁位置跑到皮带上方，然后自动停止。
按“励磁”按钮，“励磁”指示灯亮，旋动“调压”旋钮，将电压调至除铁器额定电压，电流缓慢上升至额定电流（热态时略有下降），注意控制柜面板电压表的电压值与除铁器铭牌上的额定电压值应相同，此时除铁器正常工作。
使用前请仔细阅读使用说明书矿用隔爆型电磁除铁器目录一、概述 (1)二、产品工作原理结构特点 (2)三、技术特征 (3)四、尺寸 (3)五、安装与调试 (3)六、使用、操作 (6)七、故障分析与排除 (7)八、保养、维修 (7)九、运输、储存 (7)十、开箱检查 (8)一、概述1 产品主要用途及其适用范围RBCDB系列矿用隔爆型电磁除铁器的线圈散热方式为自冷式，它采用新型导热及绝缘材料，具有独特的磁芯结构和磁路设计。
其特点：全封闭、全填充、自冷、防潮、防污染、耐用、重量轻、绝缘好、散热块、吸力强、除铁率高。
整流配套设备功能齐全，可实现自动化及程序控制，工作稳定可靠。
该系列设备适合带速较高，料层较厚，环境恶劣的带式输送机上除铁，如能配以金属探测仪，更能提高运营效果。
本系列设备适用于煤矿井下含有甲烷成分的爆炸性气体的场所。
其主体可悬挂在工字梁轨道上或安装在固定架上。
2．产品型号、名称、规格、型式含义与执行标准2.1型号的含义R B C D B–□□T: 强磁除铁器磁感应强度代号，普通型不标 T1 表示磁感应强度为90mTT2 表示磁感应强度为120mTT3 表示磁感应强度为150mT除铁器主参数；适用输送带宽度，dm盘式电磁式（自动）除铁器隔爆型洗选设备类其他设备2.2 型式与执行标准执行标准:JB/T7689-2004 悬挂式电磁除铁器Q/YL001-2010 矿用隔爆型电磁除铁器3．使用环境条件a.环境大气压力为80～106kPa；b.工作环境温度：-5℃～+40℃；c.空气的相对湿度不大于90％（温度为25℃时）；d.具有甲烷气体混合物和煤尘爆炸危险的煤矿井下；e.在无显著振动与冲击的地方；f.在无破坏金属及绝缘的气体和蒸汽的环境中；g.污染等级为3级；h.安装类别为III类。
二、产品工作原理、结构特点1. 产品防爆型式、防爆标志防爆型式：矿用隔爆型防爆标志：ExdI2. 产品构成RBCDB系列矿用隔爆型电磁除铁器是由线圈绕组、主、副轭板、下托板及外箱体共同组成。
RCDP自冷盘式电磁除铁器（连续工作制100%）
RCDP 该系列除铁器采用同心圆结构，磁场强、漏磁少。
配上电动小车，悬挂在皮带输送机上方连续作业。
采用全封闭结构，适合户外作业。
由于该类除铁器磁势大，适合于输送带速较高，料层较厚的生产线上除铁。
该类除铁器特点：
1．磁势大，磁场高
2．全封闭结构，适合在各种场合下使用。
3．采用控制温升的专有技术，即在保证决定除铁器性能的主参数IN不变的情况下，增加线圈匝数N，降低电流密度I(I=i.s)，从而在幅度降低线圈的发热量，对于大规格（RCDB-12A以上）的除铁器，增加热管冷却方式，使除铁器的温升控制在70℃以下。
（国标优等品为90℃）。
性能指标优于JB/T7689-95标准。
小车速率m/min 15 15 15 15 15 15 15 15
版权所有2009 镇江市诚悦机电有限公司除铁器
设计制作维护镇江易润信息镇江网站优化备案号：苏ICP备09102324号
顶管机。
rcyb永磁除铁器生产厂家_rcyb永磁除铁器注意事项rcyb永磁除铁器是以永磁材料代替电磁线圈产生强大吸引力的、环保、节能型除铁设备。
今天小编带大家去rcyb永磁除铁器生产厂家潍坊恒基磁电我们一起看一下关于rcyb永磁除铁器的专业技术人员我们一下关于rcyb永磁除铁器注意事项我们一起看一下吧#详情查看#【rcyb永磁除铁器】【rcyb永磁除铁器工作原理】（一）rcyb永磁除铁器工作要求1、移动rcyb永磁除铁器或弃铁时，距除铁器1.5米范围之内不准站人和通行，防止发生人身伤害事故。
2、接到调度指令，要在皮带启动之前，将控制柜上左侧电源开关转到送电位置。
3、按动“前行”或“返回”的按钮，将rcyb永磁除铁器平稳移动到启动的皮带上方停留。
4、再将控制柜上的右侧手动开关转到“自动”位置，这时吸铁指示灯亮，表示磁盘通电励磁。
电流、电压表有显示。
5、当rcyb永磁除铁器在皮带运行中吸上铁时，可随时按动“前行”或“返回”按钮，将除铁器平稳移到弃铁平台上方停留。
6、除铁器到达弃铁平台上方停稳后，再转动右侧开关到手动位置，这时吸铁指示灯灭，等待被吸的铁落到平台上。
7、完成弃铁后，再将磁盘平稳移到运行皮带的上方，同时将右侧开关搬到“自动”位置，给磁盘通电，吸铁指示灯亮，等待吸铁。
8、如遇到运行的皮带长时间停机，应立即切断磁盘的电源，节约电能，皮带启动及时接通磁盘电源，等待吸铁。
（二）rcyb永磁除铁器操作注意事项1、rcyb永磁除铁器待主皮带开车前启动，停车时，待主皮带物料拉空停车后，方可停车。
2、吸出的铁器要及时进行回收清理。
3、工作过程中要经常检查设备运转情况，当发现有胶带跑偏、接头卡子开，停车处理。
4、带式输送机上除铁器吸铁较多，确需进行除铁或每天停产检。
技术特点采用高矫顽力、高剩磁的永磁体钕铁硼等组成复合磁系，磁场强、吸力大。
安装简单，使用方便，运行可靠，免维护。
各项技术指标均符合JB/T8711-2006。

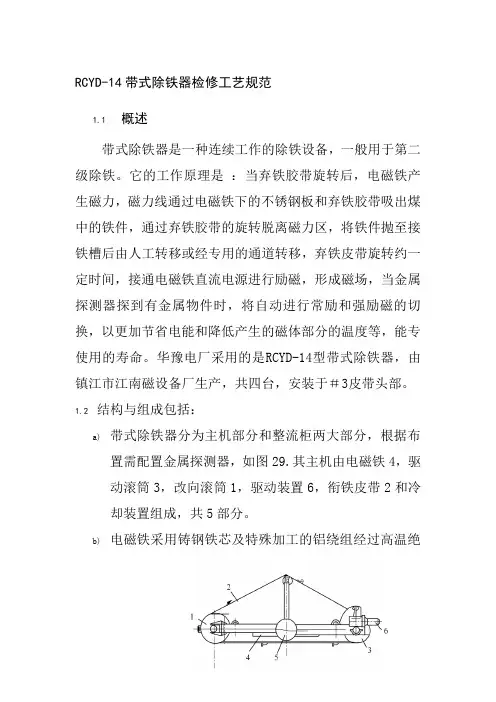

RCYD-14带式除铁器检修工艺规范1.1 概述带式除铁器是一种连续工作的除铁设备，一般用于第二级除铁。
它的工作原理是：当弃铁胶带旋转后，电磁铁产生磁力，磁力线通过电磁铁下的不锈钢板和弃铁胶带吸出煤中的铁件，通过弃铁胶带的旋转脱离磁力区，将铁件抛至接铁槽后由人工转移或经专用的通道转移，弃铁皮带旋转约一定时间，接通电磁铁直流电源进行励磁，形成磁场，当金属探测器探到有金属物件时，将自动进行常励和强励磁的切换，以更加节省电能和降低产生的磁体部分的温度等，能专使用的寿命。
华豫电厂采用的是RCYD-14型带式除铁器，由镇江市江南磁设备厂生产，共四台，安装于＃3皮带头部。
1.2 结构与组成包括：a)带式除铁器分为主机部分和整流柜两大部分，根据布置需配置金属探测器，如图29.其主机由电磁铁4，驱动滚筒3，改向滚筒1，驱动装置6，衔铁皮带2和冷却装置组成，共5部分。
b)电磁铁采用铸钢铁芯及特殊加工的铝绕组经过高温绝缘处理制成，耐温等级为H级。
c)驱动装置采用旁挂式单级螺轮减速器。
d)弃铁胶带按GB523-74选用普通环形带，上下胶层厚度分别为6mm和1.5mm，中凡布为5层，胶带上用铜螺栓固定有带齿，带齿材料为无磁性的不锈角钢或用冷粘接法胶接橡胶带齿。
e)冷却风机采用无磁性材料制成。
主动滚筒，改向滚筒支座与机架连接为可调整式。
f)弃铁胶带旋转后，接通电磁铁直流电源进行励磁，形成磁场将煤中铁磁性杂物吸出，并由弃铁胶带抛到集物容器中。
1.3 性能参数见表64：表64性能参数序号名称参数1 带式除铁器名称RCYD-14型 2台2 适用皮带B＝1200mm V＝2.5m／s 2＝0～1603 额定悬挂高度H＝400.00mm4 磁感应强度368Mt5 吸取重量0.1～25kg 1.4 修前准备1.5 检修程序：现场准备工作→开工→带式除铁器轴承检查与加油→摆线针轮减速机检修→链传动装置检查与更换→弃铁皮带检查与调整→风机检修→调试→整理报告→验收1.6 修前准备(大修)：g)备品配件准备：托辊轴承座二套、滚筒轴承座二套、行星摆线针轮减速机轴承密封圈两个、链轮一对、链条一条。
