分析自动控制系统性能的常用方法

自动控制原理简答1、简要论述自动控制理论的分类及其研究基础、研究的方法。

自动控制理论分为“经典控制理论”和“现代控制理论”。

“经典控制理论”以递函数为基础，以时域法、根轨迹法、频域法为基本方法，“现代控制理论”以状态空间法为基础，以频率法和根轨迹法为基本方法。

2、在经典控制理论中用来分析系统性能的常用工程方法有那些？分析内容有那些？常用的工程方法：时域分析法、根轨迹法、频率特性法；分析内容：瞬态性能、稳态性能、稳定性。

3、相比较经典控制理论，在现代控制理论中出现了哪些新的概念？系统的运动分析，能控性，能观性，极点配置，观测器设计，跟踪器等。

4、人闭上眼见很难达到预定的目的试从控制系统的角度进行分析。

人闭上眼睛相当于系统断开反馈，没有反馈就不知道偏差有多大，并给予及时修正。

所以人闭上眼睛很难到达预定目标。

5、试分析汽车行驶原理首先，人要用眼睛连续目测预定的行车路线，并将信息输入大脑（给定值），然后与实际测量的行车路线相比较，获得行驶偏差。

通过手来操作方向盘，调节汽车，使其按照预定行车路线行驶。

6、对飞机与轮船运行原理加以分析飞机和轮船在行驶时，都会发射无线电信号来进行定位，无线电信号通过雷达反射到计算机中央处理器中。

进行对比得出误差，再将误差发射，进入雷达反射到飞机和轮船的接收器中，计算机收到信号后可还原为数据，进而可知偏差而及时修正，这是时刻都进行的。

所以飞机，轮船都能保持预定航向行驶。

7、从元件的功能分类，控制元件主要包括哪些类型的元件？控制元件主要包括放大元件、执行元件、测量元件、补偿元件。

8、线性定常系统的传递函数定义传递函数：传递函数是指在零初始条件下，系统输出量的拉式变换与系统输入量的拉式变换之比。

9、常见的建立数学模型的方法有哪几种？各有什么特点？有以下三种：（1机理分析法：机理明确，应用面广，但需要对象特性清晰（2实验测试法：不需要对象特性清晰，只要有输入输出数据即可，但适用面受限（3以上两种方法的结合:通常是机理分析确定结构，实验测试法确定参数，发挥了各自的优点，克服了相应的缺点10、自动控制系统的数学模型有哪些自动控制系统的数学模型有微分方程、传递函数、频率特性、结构图。

自动控制系统的性能评估与改进自动控制系统在现代工业中起着重要的作用，它可以实现对机器和设备的自动化操作和监控。

然而，为了确保自动控制系统的正常运行，需要对其性能进行评估和改进。

本文将探讨自动控制系统的性能评估方法，并结合实例介绍如何改进系统性能。

一、性能评估方法1. 系统稳定性评估系统的稳定性是衡量其性能的重要指标之一。

常见的评估方法包括对系统的阶跃响应进行分析和测试。

阶跃响应是指系统在输入信号突然变化时的响应情况，通过分析阶跃响应曲线的形状、振幅和周期等特征，可以评估系统的稳定性。

2. 控制精度评估控制精度是衡量自动控制系统性能的另一个重要指标。

常用的评估方法包括对系统的静态误差、超调量和调整时间进行测量。

静态误差是指系统在稳定状态下输出与期望值之间的偏差，超调量是指系统在调整过程中超过期望值的程度，调整时间是指系统从初始状态到稳定状态所需的时间。

3. 鲁棒性评估鲁棒性是指系统在面对不确定性和干扰时的稳定性。

常见的评估方法包括对系统的鲁棒性边界进行分析和测试。

鲁棒性边界是指系统在各种参数变化和干扰下能够保持稳定的范围。

通过评估系统的鲁棒性边界，可以确定系统在实际工作环境中的可靠性。

二、性能改进方法1. 参数调优参数调优是改善自动控制系统性能的常用方法之一。

通过调整系统的参数，可以提高系统的稳定性和控制精度。

常见的参数调优方法包括基于试验的方法和基于数学模型的方法。

基于试验的方法是通过对系统进行实验观察和调整参数，找到满足性能要求的最佳参数组合。

基于数学模型的方法是通过建立系统的数学模型，并利用数学优化算法找到最优参数。

2. 控制策略优化控制策略优化是改进自动控制系统性能的另一种重要方法。

不同的控制策略适用于不同的系统和工况，通过选择合适的控制策略可以提高系统的响应速度和鲁棒性。

常见的控制策略包括比例-积分-微分（PID）控制、模糊控制和自适应控制等。

选择适合系统的控制策略需要考虑系统的特性和要求，并进行实验验证和调整。

用MATLAB进行控制系统的动态性能的分析MATLAB是一款功能强大的工具，可用于控制系统的动态性能分析。

本文将介绍使用MATLAB进行动态性能分析的常用方法和技巧，并提供实例来说明如何使用MATLAB来评估和改进控制系统的性能。

控制系统的动态性能是指系统对输入信号的响应速度、稳定性和精度。

评估控制系统的动态性能往往需要分析系统的阶跃响应、频率响应和稳态误差等指标。

一、阶跃响应分析在MATLAB中，可以使用step函数来绘制控制系统的阶跃响应曲线。

假设我们有一个系统的传递函数为：G(s)=(s+1)/(s^2+s+1)要绘制阶跃响应曲线，可以按照以下步骤操作：1.自动生成传递函数：num = [1 1];den = [1 1 1];G = tf(num,den);2.绘制阶跃响应曲线：step(G);二、频率响应分析频率响应分析用于研究控制系统对不同频率输入信号的响应特性。

在MATLAB中，可以使用bode函数来绘制控制系统的频率响应曲线。

假设我们有一个传递函数为：G(s)=1/(s+1)要绘制频率响应曲线，可以按照以下步骤操作：1.自动生成传递函数：num = [1];den = [1 1];G = tf(num,den);2.绘制频率响应曲线：bode(G);运行以上代码，MATLAB将生成一个包含系统幅频特性和相频特性的图形窗口。

通过观察频率响应曲线，可以评估系统的增益裕度（gain margin）和相位裕度（phase margin）等指标。

三、稳态误差分析稳态误差分析用于研究控制系统在稳态下对输入信号的误差。

在MATLAB中，可以使用step函数结合stepinfo函数来计算控制系统的稳态误差。

假设我们有一个传递函数为：G(s)=1/s要计算稳态误差，可以按照以下步骤操作：1.自动生成传递函数：num = [1];den = [1 0];G = tf(num,den);2.计算稳态误差：step(G);info = stepinfo(G);运行以上代码，MATLAB将生成一个阶跃响应曲线的图形窗口，并输出稳态误差等信息。

控制系统性能评估控制系统性能评估是指对一个控制系统的性能进行全面综合评价的过程。

通过对系统的各种指标进行定量分析和比较，可以评估系统的优劣，并对系统进行优化和改进。

控制系统性能评估在各个领域都有广泛的应用，尤其在工业自动化、航空航天、电力系统等领域起着重要的作用。

一、控制系统性能评估的重要性控制系统在实际应用中的性能评估非常重要，它直接关系到系统的可靠性、稳定性、精确性等方面。

一个性能优良的控制系统能够提高工作效率、降低资源消耗，并提供更好的用户体验。

因此，控制系统性能评估具有以下几个重要的方面：1. 优化系统设计：通过评估系统性能，可以及时发现系统中存在的问题，从而进行系统设计的优化和改进。

例如，在工业自动化中，如果评估发现系统的响应时间过长或稳定性差，就可以调整控制参数或更换控制策略，以提高系统的性能。

2. 可行性研究：在控制系统的设计和开发阶段，进行性能评估可以帮助工程师判断系统的可行性。

如果评估结果显示系统无法达到设计要求，就需要重新考虑系统的结构和功能需求，以确保系统能够在实际应用中正常运行。

3. 比较不同系统：通过对不同系统性能的评估，可以帮助用户选择最适合自己需求的系统。

例如，在航空航天领域，对于不同的飞行器控制系统，可以通过评估其性能指标来选择最佳的控制系统，以保证飞行器的安全和稳定。

二、控制系统性能评估的指标控制系统性能评估的指标取决于具体的应用领域和系统需求。

以下列举一些常见的性能指标：1. 响应时间：指系统对输入信号的快速响应能力。

响应时间越短，说明系统对外界变化的处理速度越快，适合对变化要求较高的应用。

2. 稳定性：指系统在输入变化时的稳定性能。

稳定性好的系统能够快速达到稳定状态，并保持在稳定状态下工作。

3. 精确度：指系统输出与期望值的偏差大小。

精确度高的系统能够准确地控制输出，并保持在可接受范围内。

4. 鲁棒性：指系统在外部干扰或参数变化时的稳定性能。

鲁棒性好的系统能够抵抗干扰，保持稳定工作。

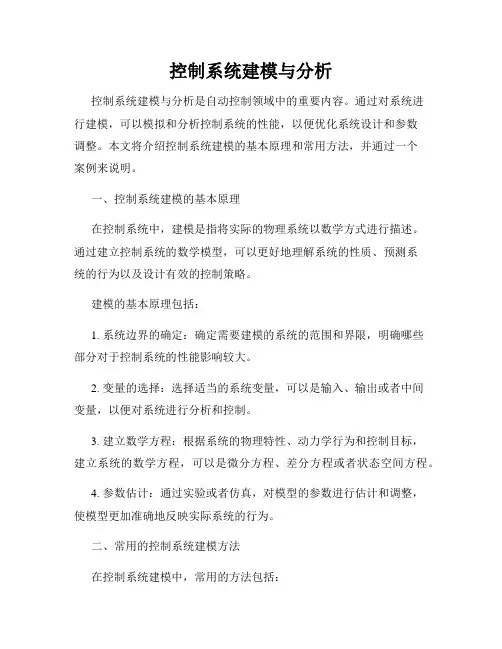

控制系统建模与分析控制系统建模与分析是自动控制领域中的重要内容。

通过对系统进行建模，可以模拟和分析控制系统的性能，以便优化系统设计和参数调整。

本文将介绍控制系统建模的基本原理和常用方法，并通过一个案例来说明。

一、控制系统建模的基本原理在控制系统中，建模是指将实际的物理系统以数学方式进行描述。

通过建立控制系统的数学模型，可以更好地理解系统的性质、预测系统的行为以及设计有效的控制策略。

建模的基本原理包括：1. 系统边界的确定：确定需要建模的系统的范围和界限，明确哪些部分对于控制系统的性能影响较大。

2. 变量的选择：选择适当的系统变量，可以是输入、输出或者中间变量，以便对系统进行分析和控制。

3. 建立数学方程：根据系统的物理特性、动力学行为和控制目标，建立系统的数学方程，可以是微分方程、差分方程或者状态空间方程。

4. 参数估计：通过实验或者仿真，对模型的参数进行估计和调整，使模型更加准确地反映实际系统的行为。

二、常用的控制系统建模方法在控制系统建模中，常用的方法包括：1. 传递函数法：通过输入和输出之间的关系，建立系统的传递函数，可以直接对系统进行频域分析和控制器设计。

2. 状态空间法：将系统表示为状态量和输入输出之间的关系，可以对系统进行状态观测、状态反馈和状态估计。

3. 神经网络法：利用神经网络的映射和学习能力，对系统进行建模和控制，适用于复杂、非线性系统。

4. 系统辨识法：通过对系统输入输出数据的分析，识别系统的数学模型和参数，适用于实际系统的建模。

三、控制系统分析的方法控制系统分析是指对建立的系统模型进行性能评估和分析，以确保系统的稳定性、鲁棒性和控制效果。

常用的控制系统分析方法包括：1. 稳定性分析：通过判断系统的极点位置，确定系统的稳定性，可以使用根轨迹法或者频域法进行分析。

2. 响应分析：分析系统对不同输入信号的响应，包括阶跃响应、脉冲响应和频率响应等，以评估系统的动态性能。

3. 鲁棒性分析：分析系统对参数变化或者干扰的鲁棒性能，可以使用辨识方法或者鲁棒控制理论进行分析。

《自动控制系统与应用》学习领域（课程）标准课程编号：适用专业：电子信息工程技术应用电子技术机械制造及其自动化课程类别：岗位核心学习领域修课方式：必修教学时数: 64学时一、课程的性质和任务（一）课程定位《自动控制系统与应用》是电子信息工程技术、应用电子技术、机械制造及其自动化等相关专业技术核心课程。

由于自动控制系统与应用在信息化武器装备中得到了广泛的应用，因此，将本课程设置为核心课程，对培养懂技术的指挥人才有着十分重要的作用。

本课程所覆盖的知识面较宽，既有较深入的理论基础知识，也有较广泛的专业背景知识，因而，它在学员知识结构方面将起到加强理论深度和拓展知识广度的积极作用。

（二）学习目标通过《自动控制系统与应用》的学习，使学生掌握以下知识、专业能力、方法能力、社会能力等目标。

1.专业能力目标（1）掌握自动控制原理的基本概念和基本的分析与设计方法；（2）培养利用自动控制的基本理论分析与解决工程实际问题的思维方式和初步能力，（3）掌握自动控制系统分析与设计的一般过程与基本方法。

2．社会能力目标（1）具有较强的口头与书面表达能力、人际沟通能力；（2）具有团队精神和协作精神；（3）具有良好的心理素质和克服困难的能力。

3．方法能力目标（1）能独立制定工作计划并进行实施；（2）具有独立进行分析、设计、实施、评估的能力；（3）具有获取、分析、归纳、交流、使用信息和新技术的能力；（4）具有自学能力、理解能力与表达能力；（5）具有将知识与技术综合运用与转换的能力；（6）具有综合运用知识与技术从事程度教复杂的技术工作的能力。

（三）前导课程本课程的前导课程为《高等数学》、《线性代数》、《数字电路》、《电路分析》、《复变函数与积分变换》和《模拟电子技术基础》等。

（四）后续课程：《现代控制理论》、《机电控制技术》、《PLC与电气控制》等。

二、课程内容标准（一）学习情境划分及学时分配（二）学习情境描述三、课程实施建议（一）课程教学模式1.更新传统的教学方式传统的以教师讲授为主，学生听课为辅的教学模式很难适应现代职业教学的理念，学校的教学设备也难于发挥作用。

自动控制原理根轨迹法自动控制原理是现代工程技术中的重要分支，它涉及到机械、电子、计算机等多个领域。

而根轨迹法则是自动控制原理中的一种重要方法，它可以用来分析和设计控制系统，提高系统的稳定性和性能。

本文将从根轨迹法的基本原理、应用场景和优缺点三个方面进行介绍。

一、基本原理根轨迹法是一种基于极点和零点的控制系统分析方法。

在根轨迹图中，系统的极点和零点被表示为一条曲线，称为根轨迹。

根轨迹图可以用来分析系统的稳定性、响应速度和稳态误差等性能指标。

根轨迹法的基本原理是通过改变系统的参数，使得根轨迹图在复平面上移动，从而实现对系统性能的优化。

二、应用场景根轨迹法可以应用于各种控制系统的设计和分析中。

例如，在电机控制系统中，根轨迹法可以用来分析电机的转速响应和负载扰动对系统的影响。

在飞行控制系统中，根轨迹法可以用来设计飞机的自动驾驶系统，提高飞机的稳定性和飞行性能。

在机器人控制系统中，根轨迹法可以用来设计机器人的运动控制系统，实现机器人的精确控制和运动规划。

三、优缺点根轨迹法的优点是可以直观地表示系统的稳定性和性能指标，便于工程师进行控制系统的设计和分析。

此外，根轨迹法还可以用来分析系统的鲁棒性和鲁棒稳定性，提高系统的抗干扰能力和鲁棒性。

但是，根轨迹法也存在一些缺点，例如对于高阶系统，根轨迹法的计算复杂度较高，需要使用计算机进行计算。

此外，根轨迹法也无法处理非线性系统和时变系统，需要使用其他方法进行分析和设计。

总之，根轨迹法是自动控制原理中的一种重要方法，可以用来分析和设计各种控制系统。

在实际工程中，工程师需要根据具体的应用场景和系统要求，选择合适的控制方法和算法，实现对系统的优化和控制。

⾃动控制理论第⼀章⾃动控制系统概述1、组成⾃动控制系统的基本元件或装置有哪些？各环节的作⽤？控制系统是由控制对象和控制装置组成，控制装置包括：(1) 给定环节给出与期望的输出相对应的系统输⼊量。

(2) 测量变送环节⽤来检测被控量的实际值，测量变送环节⼀般也称为反馈环节。

(3) ⽐较环节其作⽤是把测量元件检测到的实际输出值与给定环节给出的输⼊值进⾏⽐较，求出它们之间的偏差。

(4) 放⼤变换环节将⽐较微弱的偏差信号加以放⼤，以⾜够的功率来推动执⾏机构或被控对象。

(5) 执⾏环节直接推动被控对象，使其被控量发⽣变化。

常见的执⾏元件有阀门，伺服电动机等。

2、什么是被控对象、被控量、控制量、给定量、⼲扰量？举例说明。

被控对象指需要给以控制的机器、设备或⽣产过程。

被控量指被控对象中要求保持给定值、要按给定规律变化的物理量，被控量⼜称输出量、输出信号。

控制量也称操纵量，是⼀种由控制器改变的量值或状态，它将影响被控量的值。

给定值是作⽤于⾃动控制系统的输⼊端并作为控制依据的物理量。

给定值⼜称输⼊信号、输⼊指令、参考输⼊。

除给定值之外，凡能引起被控量变化的因素，都是⼲扰，⼲扰⼜称扰动。

⽐如⼀个⽔箱液位控制系统，其控制对象为⽔箱，被控量为⽔箱的⽔位，给定量是⽔箱的期望⽔位。

3、⾃动控制系统的控制⽅式有哪些？⾃动控制系统的控制⽅式有开环控制、闭环控制与复合控制。

4、什么是闭环控制、复合控制？与开环控制有什么不同？若系统的输出量不返送到系统的输⼊端（只有输⼊到输出的前向通道），则称这类系统为开环控制系统。

在控制系统中，控制装置对被控对象所施加的控制作⽤，若能取⾃被控量的反馈信息（有输出到输⼊的反馈通道），即根据实际输出来修正控制作⽤，实现对被控对象进⾏控制的任务，这种控制原理被称为反馈控制原理。

复合控制是闭环控制和开环控制相结合的⼀种⽅式，既有前馈通道，⼜有反馈通道。

5、⾃动控制系统的分类（按元件特性分、按输⼊信号的变化规律、按系统传输信号的性质）？按系统输⼊信号的时间特性进⾏分类，可分为恒值控制系统和随动系统。

自动控制原理第六章控制系统的校正控制系统的校正是为了保证系统的输出能够准确地跟随参考信号变化而进行的。

它是控制系统运行稳定、可靠的基础，也是实现系统优化性能的重要步骤。

本章主要讨论控制系统的校正方法和常见的校正技术。

一、校正方法1.引导校正：引导校正是通过给系统输入一系列特定的信号，观察系统的输出响应，从而确定系统的参数。

最常用的引导校正方法是阶跃响应法和频率扫描法。

阶跃响应法：即给系统输入一个阶跃信号，观察系统输出的响应曲线。

通过观察输出曲线的形状和响应时间，可以确定系统的参数，如增益、时间常数等。

频率扫描法：即给系统输入一个频率不断变化的信号，观察系统的频率响应曲线。

通过观察响应曲线的峰值、带宽等参数，可以确定系统的参数，如增益、阻尼比等。

2.通用校正：通用校正是利用已知的校准装置，通过对系统进行全面的测试和调整，使系统能够输出符合要求的信号。

通用校正的步骤通常包括系统的全面测试、参数的调整和校准装置的校准。

二、校正技术1.PID控制器的校正PID控制器是最常用的控制器之一，它由比例、积分和微分三个部分组成。

PID控制器的校正主要包括参数的选择和调整。

参数选择：比例参数决定控制系统的响应速度和稳定性，积分参数决定系统对稳态误差的响应能力，微分参数决定系统对突变干扰的响应能力。

选择合适的参数可以使系统具有较好的稳定性和性能。

参数调整：通过参数调整，可以进一步改善系统的性能。

常见的参数调整方法有经验法、试错法和优化算法等。

2.校正装置的使用校正装置是进行控制系统校正的重要工具，常见的校正装置有标准电压源、标准电阻箱、标准电流源等。

标准电压源：用于产生已知精度的参考电压，可以用来校正控制系统的电压测量装置。

标准电阻箱：用于产生已知精度的电阻，可以用来校正控制系统的电流测量装置。

标准电流源：用于产生已知精度的电流，可以用来校正控制系统的电流测量装置。

校正装置的使用可以提高系统的测量精度和控制精度，保证系统的稳定性和可靠性。

第四章 分析自动控制系统性能常用的方法（10 学时）目的、教学要求：在经典控制理论中常用的分析方法有时域分析法(由时域响应及传递函 数出发去进行分析)、根轨迹分析法和频率特性分析法。

本章主要介绍其中的两种分析方法， 即：时域分析法和频域分析法。

因此在本章中主要掌握：² 时域分析法的基本概念及分析方法² 频域分析法的基本概念及分析方法重点、难点：本章的重点是： 频率特性的基本概念， 开环对数频率特性的绘制及幅值穿越频率的求取， 控制系统的对数稳定性判据，系统频域性能分析及与时域性能指标之间的关系。

本章的难点是：自动控制系统开环对数频率特性的绘制及幅值穿越频率的求取、控制系 统的频域性能分析及与时域性能指标之间的关系。

主要内容：² 频率特性的基本概念² 频率特性的图形表示法² 典型环节的 Bode 图² 自动控制系统的开环对数频率特性² 习题² 实验教学方式：该部分内容较难理解，应采用 PPT+《自动控制原理频域分析工具箱》教学软件 的多媒体教学方式；习题课采用课堂教学， 但至少应用一次课堂练习用来让学生学习绘制伯 德图。

教学设计：① 通过多媒体教学演示软件《自动控制原理频域分析工具箱》生动说明频率响应的概 念，引导学生对实验演示结果进行分析，从而引出占有率特性的基本概念。

② 通过一个案例（一阶 RC 电路）及多媒体教学演示软件来讲解：输出信号的幅值与相 位与频率之间的关系及频率特性与系统结构参数之间的关系（简要介绍，用 PPT+媒体教学 演示软件来讲）。

③ 采用课堂练习的方法，引导学生按步骤进行伯德图的绘制，学习绘制前要求学生准 备好二张以上的三级半对数坐标纸（从校园网上下载）。

教学内容：一、频率特性的基本概念1. 频率响应与频率特性频率响应的概念：线性定常系统对正弦输入信号的稳态响应称为频率响应。

线性系统的 频域分析的出发点仍然是它的传递函数。

自动控制系统的稳定性分析自动控制系统在现代工程中起着至关重要的作用。

稳定性是评价自动控制系统性能的一个重要指标，系统稳定性的分析对于系统设计、调试和优化至关重要。

本文将对自动控制系统的稳定性进行分析，并探讨常用的稳定性分析方法。

1. 引言自动控制系统的稳定性是指在外部扰动或参数变化的情况下，系统能够保持稳定的能力。

稳定性分析是评价系统的关键特性之一，它决定了系统的可靠性和性能。

稳定性分析的目的是通过研究系统的传递函数或状态方程，确定系统的稳定性边界并评估系统的稳定性。

2. 稳定性的判据用于判断自动控制系统稳定性的最常见方法是分析系统的极点位置。

极点是系统传递函数或状态方程的特征根，它们的位置决定了系统的稳定性。

常见的判据有：- 实部均小于零：当系统的所有极点的实部都小于零时，系统是稳定的。

- 实部均小于等于零：当系统的所有极点的实部都小于等于零时，系统是边界稳定的。

- 实部均小于一：当系统的所有极点的实部都小于一时，系统是渐进稳定的。

- Nyquist稳定判据：通过绘制系统开环传递函数的Nyquist曲线，判断曲线与负实轴的交点个数来确定系统的稳定性。

3. 稳定性分析方法3.1 根轨迹法根轨迹法是一种图形化分析方法，通过绘制系统极点随参数变化的轨迹，可以直观地了解系统的稳定性边界。

根轨迹图能够反映了系统参数变化时的稳定性情况，并通过分析轨迹与虚轴的交点个数来判断系统的稳定性。

3.2 频率响应法频率响应法是一种以频域为基础的稳定性分析方法，它通过研究系统在不同频率下的响应特性来判断系统的稳定性。

常用的频率响应法包括振荡器法、相频曲线法和伯德图等。

这些方法通过测量输入输出之间的幅度和相位差来评估系统的稳定性。

3.3 状态空间法状态空间法是一种基于系统的状态方程进行稳定性分析的方法。

通过将系统的状态方程转化为特征方程，可以分析特征根的位置来判断系统的稳定性。

状态空间法具有较强的灵活性，可以应用于复杂的多变量系统。

自动控制控制系统的稳定性分析资料自动控制系统的稳定性分析是自动控制系统设计和优化的关键步骤之一、稳定性分析旨在确定系统是否稳定，即系统的输出是否在有界范围内，并且在受到干扰或参数变化时能够保持在所需的工作状态。

下面将从稳定性定义、稳定性分析方法和稳定性判据三个方面进行详细介绍，以及控制系统的稳定性分析所需的相关资料。

稳定性定义：在自动控制系统中，稳定性通常指的是当输入信号为有界信号时，输出信号也是有界信号，且系统能够在指定的性能要求下保持在所需的工作状态。

稳定性可以分为绝对稳定性和相对稳定性。

绝对稳定性要求系统输出始终有界，而相对稳定性则允许输出信号在一定范围内震荡。

稳定性分析方法：稳定性分析方法主要包括传递函数法、根轨迹法、频率响应法和状态空间法。

传递函数法适用于线性时不变系统，通过分析系统的传递函数来确定系统的稳定性。

根轨迹法是一种图形法，通过绘制系统的根轨迹图来判断系统的稳定性和动态性能。

频率响应法主要用于对线性时不变系统进行稳定性分析，通过对系统的频率响应进行分析来判断系统的稳定性。

状态空间法是基于系统的状态方程进行稳定性分析，通过分析系统的状态转移矩阵来判断系统的稳定性。

稳定性判据：稳定性判据是判断系统稳定性的重要依据，常用的稳定性判据有极点位置法、频率判据法、Lyapunov稳定性判据和Nyquist稳定性判据等。

极点位置法通过分析系统的极点位置来判断系统的稳定性，当系统极点全部位于左半平面时，系统是稳定的。

频率判据法通过分析系统的频率响应曲线来判断系统的稳定性，当系统的增益和相位条件满足一定要求时，系统是稳定的。

Lyapunov稳定性判据通过构造系统的Lyapunov函数来判断系统的稳定性，当Lyapunov函数的导数小于等于零时，系统是稳定的。

Nyquist稳定性判据则是通过分析系统的传递函数的频率响应曲线上单位圆的绕点数来判断系统的稳定性，当绕点数为负数时，系统是稳定的。

稳定性分析资料：进行自动控制系统的稳定性分析需要掌握系统的数学模型和控制方法，因此相关的资料和文献是非常重要的资源。

自动控制系统性能检测技术随着科技的不断发展，自动控制系统已经广泛应用到生产、物流、制造等领域中。

在这些领域中，自动控制系统的性能对于整个生产过程起着至关重要的作用。

因此，各个行业都在积极探索和应用自动控制系统性能检测技术。

一、自动控制系统性能检测技术的意义自动控制系统性能检测技术的主要作用是确保系统在工作过程中的稳定性和效率。

通过对系统的各项性能进行测试和监测，可以全面了解系统的运行情况，及时进行调整和优化，保证系统的有效性和高效性。

此外，自动控制系统性能检测技术还能够有效地预防或解决系统故障，从而提高系统的可靠性和安全性。

二、自动控制系统性能检测技术的方法1. 动态测试法动态测试法是一种常见的自动控制系统性能检测方法。

通过对系统运行进行动态测试，采集系统的实时数据，从而评估系统的性能表现。

动态测试法既可以通过软件模拟进行分析，也可以通过硬件实际测试进行验证。

2. 静态测试法静态测试法是另一种常用的自动控制系统性能检测方法。

在系统未运行时通过对系统组成部分的性能进行测试，评估系统的性能表现。

静态测试法适用于对于系统安全性能的测试，也可以用于系统组成部分的质量控制，为系统的运行提供稳定的基础。

3. 模拟测试法模拟测试法是将系统现实化为电子模型，并对其进行测试，从而进行评估系统的性能表现。

模拟测试法可以在实际操作之前，提前模拟出操作数据，寻找潜在的问题并进行修正。

三、自动控制系统性能检测技术的发展趋势自动控制系统性能检测技术在过去几年中已经有了长足的发展，未来随着科技的进步和创新，更多的新技术将会涌现。

1. 基于物联网的检测技术物联网技术的发展将给自动控制系统性能检测技术带来更为广阔的应用前景。

未来，在自动控制系统中，各个设备将通过物联网链接到一起，形成智能化的检测系统，准确地进行性能检测和监控。

2. 大数据分析技术在未来，大数据分析技术将会成为自动控制系统性能检测技术的重要手段。

基于大数据分析技术，可以实时地对自动控制系统的性能数据进行分析与比对，从而及时发现问题。

自动控制系统校正方法
下面将介绍几种常见的自动控制系统校正方法：
1.基于试探法的校正方法：
这种方法通过对控制系统进行试探性的扰动，观察系统的响应来确定
调整参数的大小和方向。

常见的方法有阶跃响应法和斜坡响应法。

阶跃响
应法通过输入一个阶跃信号，观察系统的输出响应，调整参数使输出尽快
收敛到期望值。

斜坡响应法则是通过输入一个斜坡信号，观察系统的输出
响应的斜率，根据斜率的大小和方向调整参数。

2.基于频域分析的校正方法：
这种方法使用频域分析工具来分析系统的幅频特性，从而得到系统的
频率响应函数，进而调整参数使得系统的频率响应函数与期望值尽量接近。

其中最常见的方法是根轨迹法和频率响应曲线法。

根轨迹法通过画出系统
的根轨迹图来分析系统的稳定性和性能，进而调整参数。

频率响应曲线法
通过绘制系统的幅频特性曲线，观察曲线的形状、幅值和相位信息，从而
调整参数。

3.基于模型预测的校正方法：
这种方法通过建立系统的数学模型来进行系统的校正。

常见的方法有
最小二乘法和极大似然法。

最小二乘法通过最小化实际输出与期望输出之
间的平方误差来调整参数。

极大似然法则是通过最大化实际输出的似然函
数来调整参数，从而使系统的输出尽可能接近期望输出。

需要注意的是，不同的自动控制系统校正方法适用于不同的系统和控
制目标。

在进行校正时，需要根据实际情况选择合适的方法，并根据实际
测试结果进行调整和优化。

此外，校正过程中还需考虑系统的非线性特性、外界干扰和噪声等因素的影响，以实现系统的更好性能。
