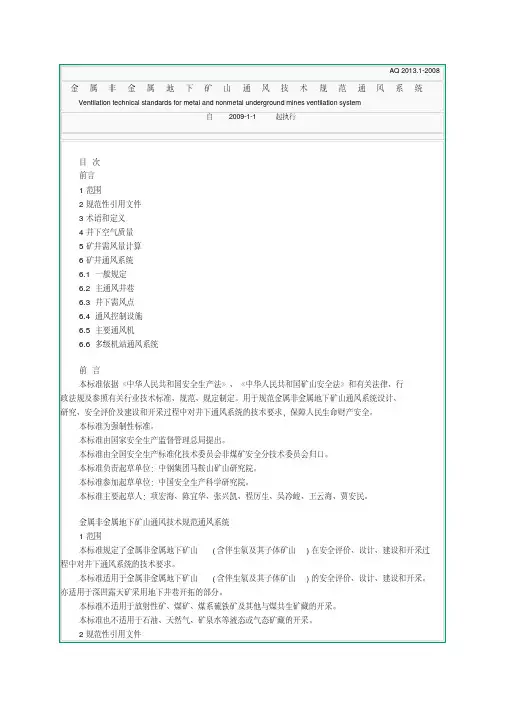

AQ 2013.1-2008金属非金属地下矿山通风技术规范通风系统Ventilation technical standards for metal and nonmetal underground mines ventilation system自2009-1-1 起执行目次前言1范围2规范性引用文件3术语和定义4井下空气质量5矿井需风量计算6矿井通风系统6.1一般规定6.2主通风井巷6.3井下需风点6.4通风控制设施6.5主要通风机6.6多级机站通风系统前言本标准依据《中华人民共和国安全生产法》、《中华人民共和国矿山安全法》和有关法律、行政法规及参照有关行业技术标准、规范、规定制定。
用于规范金属非金属地下矿山通风系统设计、研究、安全评价及建设和开采过程中对井下通风系统的技术要求,保障人民生命财产安全。
本标准为强制性标准。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会非煤矿安全分技术委员会归口。
本标准负责起草单位:中钢集团马鞍山矿山研究院。
本标准参加起草单位:中国安全生产科学研究院。
本标准主要起草人:项宏海、陈宜华、张兴凯、程厉生、吴冷峻、王云海、贾安民。
金属非金属地下矿山通风技术规范通风系统1范围本标准规定了金属非金属地下矿山(含伴生氡及其子体矿山)在安全评价、设计、建设和开采过程中对井下通风系统的技术要求。
本标准适用于金属非金属地下矿山(含伴生氡及其子体矿山)的安全评价、设计、建设和开采。
亦适用于深凹露天矿采用地下井巷开拓的部分。
本标准不适用于放射性矿、煤矿、煤系硫铁矿及其他与煤共生矿藏的开采。
本标准也不适用于石油、天然气、矿泉水等液态或气态矿藏的开采。
2规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本标准。
然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
主要通风机及安全保护设施的要求第七条主要通风机的各部分,包括主要通风机、蝶阀及其启动设备、防爆门(盖)、供电系统、电动机、控制设备和监测装备以及各种保护设施,必须齐全完整,安全可靠。
第八条主要通风机:1、矿井主要通风机必须具有矿用产品安全标志证书(MA)。
2、主要通风机必须安装在地面;装有通风机的井口必须封闭严密,其外部漏风率不得超过5%;基本建设期间回风井有提升设备时,外部漏风率不得超过15%。
3、必须保证主要通风机连续运转。
4、必须安装2套同等能力的主要通风机装置,其中1套作备用,备用通风机必须能在10min内开动。
5、主要通风机,在30Hz~50Hz运行区段内,不得有共振点。
6、主要通风机装置效率长期低于50%应进行技术改造或更换。
第九条供电系统及安全保护1、主要通风机供电的双电源、双回路供电线路来自矿井35kV变电站10Kv 不同母线段,线路上不应分接任何负荷。
控制回路和辅助设备,必须有与主要设备同等可靠的备用电源。
当任一回路发生故障停止供电时,其余回路能担负全部负荷。
正常情况下,供电电源应采用分列运行方式,一回路运行时另一回路必须带电备用。
2、矿井主要通风机配电设备应具有完善的保护装置;给高压电动机供电的馈电柜应装有避雷装置。
主要通风机必须安装准确可靠的在线监测装置,监测内容包括:电压、电流、功率、转速(频率)、功率因数、风量、静压(全压)、风机效率、轴承温度、电动机定子温度、风机振动等。
第十条控制及变频1、矿井主要通风机实现变频控制,变频器与主要通风机电动机实现一拖一方式。
2、变频器必须能够保证在30Hz~50Hz长期运行,其谐波污染不得超过“GB/T14549-93《电能质量公用电网谐波》”、GB/T15543-2008《电能质量三相电压不平衡》、GB/T 24337-2009《电能质量公用电网间谐波》、GB/T 12326-2008《电能质量电压波动和闪变》等标准要求。
3、变频器室内温度应保持在5℃~40℃。
(一)通风安全质量标准一、通风系统1、矿井必须有完整的独立通风系统。
改变通风系统时(包括一翼或一个水平、一个采区)必须履行报批手续;掘进巷道同其它巷道贯通时,必须按《煤矿安全规程》的规定,制定安全措施。
2、实行分区通风,通风系统中没有不符合《规程》规定的串联通风、扩散通风、采空区通风(排瓦斯巷道不在此限)的和采煤工作面利用局部通风机通风3、矿井通风能力满足生产需求。
采掘工作面和硐室的供风量要符合矿务局的统一标准。
4、矿井主要通风机的反风设施要按《规程》规定定期检查,每年进行一次反风演习。
反风效果符合《规程》要求。
二、局部通风1、局部通风机的安装和使用要符合《规程》的规定,保证正常运转,不发生循环风。
2、局部通风机的设置要齐全,吸风口有风罩和整流器,高压部位(包括电缆接线盒)有衬垫(不漏风),通风机必须吊挂或垫高,离地面高度大于0。
3 m,5。
5 kw以上的局部通风机要装有消音器(低噪声局部通风机和除尘风机除外)3、局部通风机要安排人员进行管理(专职瓦检员、放炮员或安全员兼管亦可),不得随意停开,并实行挂牌管理。
4、一台局部通风机不淮同时向两个掘进面供风,风筒末端到工作面原距离和出风口的风量要符合矿务局的统一规定。
并保证工作面和回风流瓦斯不超限,巷道中风速要符合规定。
5、风筒接头严密(手距接头处决0。
1m处感到不漏风),无破口(末端20m除外)。
无反接头,软质风筒接头要反压边,硬质风筒接头要加垫,上紧螺钉。
6、风筒吊挂平直,逢环必挂,铁风筒每节至少吊挂两点。
7、风筒拐弯处要设弯头或缓慢拐弯,不准拐死弯,异径风筒接头要用过渡节,先大后小,不准花接。
8、高突矿井以及低瓦斯矿井的高瓦斯区域的煤和半煤岩掘进工作面,必须安放并正常使用“三专两闭锁“装置。
低瓦斯矿井掘进工作面供电要采掘分开,并使用风电闭锁装置。
三、瓦斯管理1、采掘工作面和其它工作地点做到无瓦斯超限作业,无瓦斯积聚(瓦斯浓度在于2%或以上,体积达到此为止0。
煤矿井工开采通风技术条件AQ1028-2006 1 范围本标准规定了采用井工方式开采的煤矿的基本通风技术条件。
本标准适用于全国井工开采的煤矿包括新建和改、扩建矿井。
2 规范性引用文件下列文件中包含的部分条款通过本标准引用而成为本标准条文。
本标准出版时所示版本均为有效。
所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性。
《煤矿安全规程》2004年版GB 50215--2005煤炭工业矿井设计规范 3 术语和定义 3.1 矿井通风向矿井连续输送新鲜空气供给人员呼吸稀释并排出有害气体和浮尘改善井下气候条件的作业。
3.2 矿井通风系统矿井通风方式、主要通风机的工作方法、矿井通风网络和通风设施的总称。
3.3 矿井通风方式指矿井进风井和出风井的布置方式。
3.4 矿井通风方法指矿井主要通风机的工作方法。
3.5 矿井通风网络通风系统中表示风道分支连接形式和风流方向的结构系统习惯称风网。
3.6 中央并列式通风进风井和出风井并列位于井田走向中央的通风方式。
3.7 中央分列式通风又称中央边界式通风进风井位于井田走向的中央出风井位于井田沿边界走向中部的通风方式。
3.8 对角式通风进风井位于井田中央出风井位于两翼或出风井位于井田中央进风井位于两翼的通风方式。
2 3.9 混合式通风井田中央和两翼边界均有进、出风井的通风方式。
3.10 主要通风机安装在地面的向全矿井、一翼或一个分区供风的通风机。
3.11 局部通风机向井下局部地点供风的通风机。
3.12 辅助通风机某分区通风阻力过大主要通风机不能供给足够风量时为了增加风量而在该分区使用的通风机。
3.13 通风机工况点通风机个体特性曲线与矿井风阻特性曲线在同一坐标图上的交点。
3.14 矿井空气来自地面的新鲜空气和井下产生的有害气体及浮尘的混合体。
3.15 矿井气候条件矿井空气温度、湿度、大气压力和风速等反映的综合状态。
3.16 风量单位时间内流过井巷或风筒的风流体积。
《煤矿通风能力核定标准》1范围本标准规定了井工煤矿通风能力核定的条件、要求、方法和技术要求。
本标准适用于晋煤集团所属矿井。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
煤矿安全规程aq1028-xx煤矿井工开采通风技术条件aq1056-xxq/jmj1.0001-xx煤矿矿井风量计算方法q/jmj1.0006-xx局部通风机管理标准3术语和定义通风能力核定矿井通风动力、通风网络、用风地点有效风量、稀释瓦斯所能满足的正常年生产煤量。
有效风量送到采掘工作面、硐室和其他用风地点的风量之总和。
通风需风系数平衡矿井内部漏风和配风不均匀等因素而采用的系数。
3.4通风能力系数根据矿井等积孔平衡矿井产量,并结合当地煤炭企业实际情况恰当选取确保矿井通防安全的系数。
4核定要求4.1矿井每年应进行通风能力核定。
4.2矿井转入新水平生产或改变一翼通风系统后,应及时重新核定矿井通风能力。
4.3矿井更换主要通风机,对主要通风机技术改造,主要通风机参数发生变化时,应重新核定矿井通风能力。
4.4采掘生产工艺发生变化后,应重新核定矿井通风能力。
4.5矿井瓦斯等级发生变化或瓦斯赋存条件发生重大变化后,应重新核定矿井通风能力。
4.6实施改建、扩建、技术改造的矿井,应重新核定矿井通风能力。
4.7矿井有多个独立通风系统时,应按照每一个主要通风机通风系统分别进行通风能力核定,矿井的通风能力为每一通风系统能力之和。
矿井应按照每一通风系统能力合理组织生产。
5核定条件5.1矿井应有完整独立的通风、防尘、防灭火、安全监控及抽采系统。
5.2矿井应采用机械通风,运转风机和备用风机应具备同等能力,矿井主要通风机经具备资质的检测检验机构测试合格。
5.3矿井通风安全检测仪器、仪表齐全可靠。
5.4矿井局部通风机的安装和使用应符合相关规定。
主通风机司机技术操作规程第一章总则第一条主通风机是矿井通风系统中的关键设备,为了确保主通风机的正常运行和安全稳定工作,制定本技术操作规程。
本技术操作规程适用于所有使用主通风机的司机。
第二条主通风机司机应遵守国家相关法律法规、矿井通风管理规定和安全生产规程。
第三条主通风机司机应具备健康良好,技术熟练,责任心强的合格司机和相关操作证件。
第四条主通风机司机应熟悉主通风机的结构、工作原理、操作规程,掌握排查故障和处理应急事故的技能。
第五条主通风机司机应严格执行矿井通风规定,确保通风系统正常运行和工作环境安全。
第二章通风机的检查与调试第六条主通风机司机在使用主通风机之前应进行必要的检查。
主要包括通风机内外的清洁、机械结构的无异音、电气线路的正常。
第七条主通风机司机应定期对通风机进行调试。
主要内容包括转速的测量、风量的调节和振动的检查等。
第三章主通风机的操作第八条主通风机司机在操作通风机时,必须按照操作规程严格操作。
第九条主通风机的机械部分应保持干燥清洁,并定期进行润滑。
第十条主通风机的电气部分应做好防爆和绝缘措施,避免发生电气事故。
第十一条主通风机司机应定期检查通风机的各个部分,如电机、轴承、风叶等。
如发现异常情况,应及时报修,并上报相关责任人。
第十二条主通风机司机应严格执行通风系统的工作指示,确保矿井的正常通风。
第四章主通风机的维护与保养第十三条主通风机司机应按照规定进行通风机的维护与保养。
主要内容包括定期清理机内外的积尘、检查电机运行情况和电缆的接线是否松动等。
第十四条主通风机司机在维修和保养通风机时,必须切断电源,并做好安全防护措施。
第十五条主通风机司机应配备相关维修和保养设备,确保设备完好。
第五章应急事故的处理第十六条主通风机司机在发生应急事故时,必须立即切断电源,并采取相应的应急措施,如通风井应急启动等。
第十七条主通风机司机在处理应急事故时,应保持冷静,按照应急预案进行操作,并随时向上级报告。
第十八条主通风机司机在处理应急事故后,应做好事故记录,总结经验教训,并及时报告相关主管部门。
矿井最新通风规范标准一、总则1. 矿井通风系统的设计应遵循安全、高效、节能的原则,确保矿井内部空气质量满足矿工呼吸需求。
2. 通风设施的建设和维护应符合国家相关安全生产法规和标准。
二、通风系统设计1. 矿井应根据地质条件、生产规模和矿工人数合理设计通风系统。
2. 通风系统应包括主通风道、分支通风道和局部通风设施。
3. 主通风道应设置在矿井的中心或主要生产区域,以保证通风效果。
三、通风设备要求1. 通风设备应选用高效、低噪音、节能型产品。
2. 通风机应定期进行维护和检查,确保其正常运行。
四、通风效果监测1. 矿井应建立通风效果监测系统,实时监测空气质量和通风效率。
2. 监测数据应定期记录并存档,以备检查和分析。
五、通风安全措施1. 矿井应设置通风安全警示标志,提醒矿工注意通风情况。
2. 在通风不良区域,应设置局部通风设施,确保矿工安全。
六、应急预案1. 矿井应制定通风故障应急预案,包括通风中断、通风设备故障等情况的应对措施。
2. 应急预案应定期演练,确保矿工熟悉应急流程。
七、培训与教育1. 矿井应定期对矿工进行通风安全知识培训,提高矿工的安全意识。
2. 培训内容应包括通风系统操作、通风故障处理等。
八、监督与检查1. 矿井应建立通风安全监督机制,定期对通风系统进行检查和评估。
2. 发现问题应及时整改,确保通风系统安全可靠。
九、附则1. 本规范标准自发布之日起实施。
2. 对于特殊情况,矿井可根据实际情况调整通风规范,但不得低于本规范标准的要求。
以上内容为矿井最新通风规范标准的概述,具体的实施细则和操作流程应根据矿井实际情况和国家相关法规进行调整和完善。

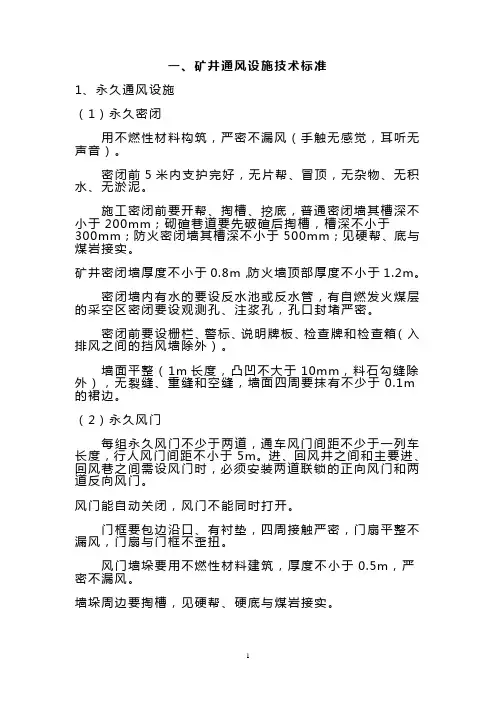

一、矿井通风设施技术标准1、永久通风设施(1)永久密闭用不燃性材料构筑,严密不漏风(手触无感觉,耳听无声音)。
密闭前5米内支护完好,无片帮、冒顶,无杂物、无积水、无淤泥。
施工密闭前要开帮、掏槽、挖底,普通密闭墙其槽深不小于200mm;砌碹巷道要先破碹后掏槽,槽深不小于300mm;防火密闭墙其槽深不小于500mm;见硬帮、底与煤岩接实。
矿井密闭墙厚度不小于0.8m,防火墙顶部厚度不小于1.2m。
密闭墙内有水的要设反水池或反水管,有自燃发火煤层的采空区密闭要设观测孔、注浆孔,孔口封堵严密。
密闭前要设栅栏、警标、说明牌板、检查牌和检查箱(入排风之间的挡风墙除外)。
墙面平整(1m长度,凸凹不大于10mm,料石勾缝除外),无裂缝、重缝和空缝,墙面四周要抹有不少于0.1m的裙边。
(2)永久风门每组永久风门不少于两道,通车风门间距不少于一列车长度,行人风门间距不小于5m。
进、回风井之间和主要进、回风巷之间需设风门时,必须安装两道联锁的正向风门和两道反向风门。
风门能自动关闭,风门不能同时打开。
门框要包边沿口、有衬垫,四周接触严密,门扇平整不漏风,门扇与门框不歪扭。
风门墙垛要用不燃性材料建筑,厚度不小于0.5m,严密不漏风。
墙垛周边要掏槽,见硬帮、硬底与煤岩接实。
墙垛平整(1m长度凸凹不大于10mm,料石勾缝除外),无裂缝、重缝、空缝。
风门水沟要设反水池或挡风帘,通车风门要设底门坎,电缆、管路孔要堵严。
风门前后5m内巷道支护完好,无杂物、无积水、无淤泥。
风桥(3)永久风桥用不燃性材料构筑。
桥面平整不漏风。
风桥前后5m内巷道支护完好,无片帮、冒顶,无杂物、无积水、无淤泥。
风桥上、下不准设风门或调节窗。
风桥通风断面不小于原巷道断面的4/5,并成流线型。
坡度小于30度。
风桥两端接口严密,四周见实帮、实底、填实。
(4)永久调节风窗用不燃性材料构筑。
调节风窗必须使用调节板实现风量可调节,并要灵活、可靠。
风窗前后5m内巷道支护完好,无杂物、无积水、无淤泥。
煤矿井工开采通风技术条件AQ1028-2006 1 范围本标准规定了采用井工方式开采的煤矿的基本通风技术条件。
本标准适用于全国井工开采的煤矿包括新建和改、扩建矿井。
2 规范性引用文件下列文件中包含的部分条款通过本标准引用而成为本标准条文。
本标准出版时所示版本均为有效。
所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性。
《煤矿安全规程》2004年版GB 50215--2005煤炭工业矿井设计规范 3 术语和定义 3.1 矿井通风向矿井连续输送新鲜空气供给人员呼吸稀释并排出有害气体和浮尘改善井下气候条件的作业。
3.2 矿井通风系统矿井通风方式、主要通风机的工作方法、矿井通风网络和通风设施的总称。
3.3 矿井通风方式指矿井进风井和出风井的布置方式。
3.4 矿井通风方法指矿井主要通风机的工作方法。
3.5 矿井通风网络通风系统中表示风道分支连接形式和风流方向的结构系统习惯称风网。
3.6 中央并列式通风进风井和出风井并列位于井田走向中央的通风方式。
3.7 中央分列式通风又称中央边界式通风进风井位于井田走向的中央出风井位于井田沿边界走向中部的通风方式。
3.8 对角式通风进风井位于井田中央出风井位于两翼或出风井位于井田中央进风井位于两翼的通风方式。
2 3.9 混合式通风井田中央和两翼边界均有进、出风井的通风方式。
3.10 主要通风机安装在地面的向全矿井、一翼或一个分区供风的通风机。
3.11 局部通风机向井下局部地点供风的通风机。
3.12 辅助通风机某分区通风阻力过大主要通风机不能供给足够风量时为了增加风量而在该分区使用的通风机。
3.13 通风机工况点通风机个体特性曲线与矿井风阻特性曲线在同一坐标图上的交点。
3.14 矿井空气来自地面的新鲜空气和井下产生的有害气体及浮尘的混合体。
3.15 矿井气候条件矿井空气温度、湿度、大气压力和风速等反映的综合状态。
3.16 风量单位时间内流过井巷或风筒的风流体积。
煤矿主要通风机站设计规范GB 50450-2008Code for design of main ventilating fan station of coal mine主编部门:中国煤炭建设协会批准部门:中华人民共和国住房和城乡建设部施行日期:2009年3 月1 日中华人民共和国住房和城乡建设部公告第135号关于发布国家标准《煤矿主要通风机站设计规范》的公告现批准《煤矿主要通风机站设计规范》为国家标准,编号为GB 50450-2008,自2009年3月1日起实施。
其中,第3.1.1、3.1.2(2)、3.1.3、3.1.10、3.3.4(1、12)、3.3.5(1、5、8)、3.3.6(3)、4.1.1(1、4)、5.0.1、5.0.7(1、3)、5.0.10、6.1.3条(款)为强制性条文,必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇八年十月十五日条文说明前言《煤矿主要通风机站设计规范》GB 50450-2008,经住房和城乡建设部2008年10月15日以建设部第135号公告批准、发布。
为便于各单位和有关人员在使用本规范时能正确理解和执行本规范,特按章、节、条顺序编制了本规范的条文说明,供使用者参考。
在使用中如发现本条文说明有不妥之处,请将意见函告中煤邯郸设计工程有限责任公司。
本规范主要审查人:刘毅鲍巍超郭均生陶绍斌曾涛李玉谨要书其张春堂姚贵英玉新民舒映辉李书兴于李萍前言本规范是根据建设部《关于印发“2005年工程建设标准规范制订、修订计划(第二批)”的通知》(建标函[2005]124号)的要求,由中煤邯郸设计工程有限责任公司会同有关单位编制而成的。
本规范在编制过程中,编制组对部分生产矿井的主要通风机站进行了调查,访问了有关设计院、院校和制造厂家,针对本规范涉及的问题查阅了大量文献资料,作了分析研究,吸取了多年以来矿井通风的新技术、新设备和新经验,并广泛征求了设计、生产、安全监察和院校等单位的意见,经反复研究和修改,最后经审查定稿。
煤矿井工开采通风技术条件1范围本标准规定了采用井工方式开采的煤矿的基本通风技术条件。
本标准适用于全国井工开采的煤矿,包括新建和改、扩建矿井。
2规范性引用文件下列文件中包含的部分条款通过本标准引用而成为标准条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
《煤矿安全规程》(2004 年版)GB50215—2005 煤炭工业矿井设计规范3术语和定义3.1矿井通风mine ventilation向矿井连续输送新鲜空气,供给人员呼吸,稀释并排出有害气体和浮尘,改善井下气候条件的作业。
3.2矿井通风系统mine ventilation system矿井通风方式、主要通风机的工作方法、矿井通风网络和通风设施的总称。
3.3矿井通风方式layout of ventilation shafts 指矿井进风井和出风井的布置方式。
3.4矿井通风方法main fan operating mode 指矿井主要通风机的工作方法。
3.5矿井通风网络mine ventilation network通风系统中表示风道(分支)连接形式和风流方向的结构系统,习惯称风网。
3.6中央并列式通风centralized appose ventilation 进风井和出风井并列位于井田走向中央的通风方式。
3.7 中央分列式通风(又称中央边界式通风)centralized borderline ventilation进风井位于井田中央,出风井位于两翼,或出风井位于井田中央,进风井位于两翼的通风方式。
3.9混合式通风compound ventilation 井田中央和两翼边界均有进、出风井的通风方式。
AQ1028—20063.10主要通风机main fan 安装在地面的,向全矿井、一翼或一个分区供风的通风机。
3.11局部通风机auxiliary fan 向井下局部地点供风的通风机。
3.12辅助通风机booster fan 某分区通风阻力过大,主要通风机不能供给足够风量时,为了增加风量而在该分区使用的通风机。
煤矿用轴流主要通风机技术规范1 范围本文件规定了煤矿用轴流主要通风机的术语和定义、要求、试验、检验方法、检验规则、标志、包装、运输和贮存。
本文件适用于海拔不超过1000 m,工作温度-20 ℃~+40 ℃、相对湿度不大于95 %(+25 ℃时),由三相电机驱动的安装在煤矿地面主要通风机(以下简称通风机)。
其他矿井地面用主要通风机也可参照使用。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T 755 旋转电机定额和性能GB/T 1236 工业通风机用标准化风道性能试验GB/T 2888 风机和罗茨鼓风机噪声测量方法GB/T 3235 通风机基本型式、尺寸参数及性能曲线GB/T 3836.1 爆炸性环境第1部分:设备通用要求GB/T 3836.2 爆炸性环境第2部分:由隔爆外壳“d”保护的设备GB/T 3836.4 爆炸性环境第4部分:由本质安全型“i”保护的设备GB/T 6391 滚动轴承额定动载荷和额定寿命GB/T 9438 铝合金铸件GB/T 9969 工业产品使用说明书总则GB/T10111 随机数的产生及其在产品质量抽样检验中的应用程序GB/T 10178 工业通风机现场性能试验GB/T 13306 标牌GB/T 13813 煤矿用金属材料摩擦火花安全性试验方法和判定规则GB/T 19074 工业通风机通风机的机械安全装置护罩GB/T 19075工业通风机词汇及种类定义GB/T 32249 铝及铝合金模锻件、自由锻件和轧制环形锻件通用技术条件GB/T 41973 工业通风机平衡品质与振动等级规范AQ 1043 矿用产品安全标志标识JB/T 2977 工业通风机、透平鼓风机和压缩机名词术语JB/T 6444 风机包装通用技术条件JB/T 6886 通风机涂装技术条件JB/T 6887 风机用铸铁件技术规范JB/T 6891 风机用消声器技术条件JB/T 8689 通风机振动检测及其限值JB/T 8690 通风机噪声限值JB/T 9101 通风机转子平衡JB/T 9147 膜片联轴器JB/T 10213 通风机焊接质量检验技术条件JB/T 10214 通风机铆焊件技术条件MT/T 113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则NB/T 10168 矿用主通风机在线监测系统通用技术条件3 术语和定义GB/T 1236、GB/T 3235、GB/T 19075、JB/T 2977 界定的以及下列术语和定义适用于本文件。
主扇风机安全技术规范一.设计选型、到货验收及保管1.•设计选型必须符合国家有关技术政策,所选设备具有可靠性高、运行费用低、维修方便等特点。
选购的设备必须有鉴定证书和生产许可证。
2.设计选型必须由分管领导组织有关部门进行设计审查后组织实施。
3.•设备到货后,有关部门必须按照设备装箱单进行验收。
查验设备、附机、随机配件及技术资料,验收发现缺件、破损、严重锈蚀、资料不全等问题,由采购部门负责解决。
技术资料应具备:⑴出厂合格证、使用说明书。
⑵设备总装图、基础图、易损零部件图。
⑶电气原理图、安装接线图。
⑷主要设备试验报告。
⑸主要部件的探伤报告。
4.•查验合格的设备应及时安装调试,投入使用。
暂时不使用的设备必须入库妥善保管,防止日晒、雨淋、锈蚀、损坏和丢失,并定期维护保养。
设备严禁拆套、拆件使用。
二.设备安装及验收编制设备安装技术措施和验收大纲,工程完毕后,由安装单位按有关标准进行自检验收,合格后向主管部门提出申请,由主管部门组织交接验收和评定。
1.安装措施及技术要求⑴工程开工前,必须制定施工安全技术措施,明确保证工程质量的要求。
⑵设备安装依据设计部门和厂家提供的设备装配图、安装图、基础图、平面布置图、原理图,控制及保护线路图等图纸,按照安装程序、装配工艺要求、调试和注意事项进行安装调试。
⑶质量标准:符合设计要求、安装工程质量验收标准、设备随机技术要求等。
⑷设备评定的主要依据:主要经济技术指标及性能测试的试验报告。
2.安装调试的项目⑴支承装置与电机的同心度,主轴水平度。
⑵轴流式风机叶轮与机壳的间隙。
离心式风机叶轮进风口与机壳进风口间的轴向间隙和径向间隙。
⑶前导器安装角度和叶片安装角度。
⑷轴承各部间隙。
⑸反风装置启动灵活,风门关闭严密。
⑹电气设备及试验整定。
3.验收内容依据“安装工程质量验收标准”现场验收,并查阅以下资料:⑴设备出厂说明书、合格证、装箱单。
⑵装配图和易损件图。
⑶安装、调试、测试报告⑷安装竣工图、竣工报告4.•验收合格的工程,填写工程竣工移交报告、移交验收鉴定书、质量认证意见。
矿井主扇风机调节风叶角度安全技术措施根据金谷煤业公司要求,结合矿井主扇风机运行情况,矿井总风量为:6300m3/min,不能满足矿井供风,经过公司领导研究决定,为了提高矿井主扇风机运行性能,节约安全生产成本,将矿井总风量调至6700~6800 m3/min,特制定如下调试方案及安全技术措施,望相关单位认真遵照执行。
一、矿井主扇风机调节风叶角施工时间施工时间:年月日点至点二、矿井主扇风机调节风叶角组织措施为了保证本次调式风机工作顺利进行,经过公司领导研究决定,成立调式工作领导小组。
(一)领导小组组长:副组长:成员:(二)职责范围组长职责:负责对调试方案的确定及措施的审查及全面工作负责。
副组长职责:负责对措施方案的审查及现场具体工作的安排和指导。
成员职责:负责对措施方案的具体实施,对现场出现的问题及时处理,保证调试工作正常运行。
三、主扇风机调试方法及步骤(一)调试方案现两台主通风机风叶角度均为-6°,根据设计,决定将风机风叶角度调整为0°,调整好风机风叶角度后,启动该风机,停止原运行风机。
将控制风机变频柜频率调整为40赫兹,由井下各地区测风员进行测风,汇报与原始风量相比风量大小情况,如风量增加,继续降低变频柜频率(每次降低5赫兹),直到井下各主要进回风巷内风量能够满足矿井供风要求。
记录、确定变频柜频率数据。
(二)调试步骤1、由机运部负责,首先将备用2#主扇风机风叶角度调整成0°,将备用2#主扇风机风叶角度调整后。
2、停运1#主扇风机,启动2#主扇风机。
调整2#主扇风机变频器频率,保证井下总风量不变。
3、2#主扇风机调整后,通风部安排测风员对井下主要进回风巷进行测风,测风完成后,将测定数据及时上报通风部。
4、机运部根据通风部测定风量数据,及时调整2#主扇风机变频器频率,保证风机运行稳定。
5、2#主扇风机调试完成后,试运行一段时间,通风部测量井下供风量是否能够满足要求,通风部确认供风量满足矿井供风后,方可对备用1#主扇风机进行风叶角度调整。
矿井主通风机技术标准
1 范围
本标准规定了矿井主通风机技术内容和要求。
本标准适用于山东新查庄矿业有限责任公司。
2 规范性引用文件
本标准中涉及规范性引用文件,凡是注明日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
煤矿安全规程
煤矿机电设备完好标准
煤矿安全质量标准化标准
大型机电设备技术测定
3 技术内容
3.1 资质
3.1.1 有生产许可证、产品出厂合格证及煤安标志,防爆设备应具备防爆合格证,有专人验收合格,有验收报告。
3.1.2 各种图纸资料齐全完整。
3.1.3 机房、设备选型、供电及监控符合设计要求。
3.2通风设备
3.2.1 设备机体防腐良好,无明显的变形、裂纹、剥落等缺陷。
3.2.2 机壳结合面及轴穿过机壳处,密封严密,不漏风。
3.2.3 若通风机的噪音超过85db,有降噪措施。
3.2.4 电机加油、排油及监测装置应完好无损。
3.2.5弹性柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过1mm。
柱销螺母应有防松装置。
3.2.6 齿轮式联轴器齿圈的磨损量不应超过原齿圈的20%,键和螺栓不松动。
3.2.7蛇形弹簧式联轴器的弹簧不应有损失,厚度磨损不应超过原厚的10%。
3.2.8联轴节处必须安装合格的护罩,并应固定牢固。
3.3反风设施
3.3.1 风风电机反转开启灵活,立式闸门关闭严密,不漏风。
3.3.2 反风装置能在10min内完成反风任务。
3.3.3 风门绞车符合小绞车完好标准,并随时启动,运转灵活
3.3.4 钢丝绳固定牢靠,涂油防锈,断丝数每捻距内不超过25%。
3.3.5 导绳轮转动灵活。
3.4安全保护
3.4.1 防爆门不得小于出风口断面积,并正对出风口风流风向。
3.4.2 防爆门应严密,重锤应悬挂得当,能正确开启关闭。
3.4.3 转动及带电裸露部分有保护栅栏和警示牌。
3.4.4 水柱计、电流表、电压表、电度表、温度计等仪表齐全,指示准确,并进行校验。
通风机、电机各轴承有超温报警,并进行试验。
3.4.5 过流和欠压保护装置动作可靠,整定合格,并进行试验整定。
3.4.6 高压电动机装设避雷装置,避雷装置应每年进行一次电气试验。
3.4.7 电气安全绝缘防护用具齐全,电气预防性试验合格,不得超期使用。
3.4.8微机监控设备,各处传感器采样准确,显示器显示数据正确。
3.5技术资料
3.5.1 建立健全技术档案设备档案必须实行专人管理、微机辅助管理,做到一台一档内容齐全:
1)设备使用说明书。
2)调试安装验收单。
3)试验、检验记录。
4)设备历次事故记录。
5)设备历次性能测试和关键部件探伤记录。
6)事故分析报告处理及改进意见。
7)设备大修及技术改造记录。
8)设备履历簿和技术特征卡片。
9)安装图纸,配件图册。
3.5.2图纸:
1)供电系统图。
2)反风系统图。
3.6 主通风系统检修周期必须符合表2要求。
3.7主通风机技术测定
3.7.1主通风机投入运行后每5年至少进行1次性能测试。
设备改造或改变矿井通风系统时,要做性能测试。
3.7.2 测试内容及资料
1)绘制通风机性能曲线。
对通风机进行测试的工况点选择,一般不少于10个,且均匀分布。
对轴流式通风机,应绘制通风机装置静压特性曲线,对离心式风机,应将全压特性曲线转化为静压特性曲线。
2)测试喘振点。
3)计算正常运行工况时的运行效率和输出功率。
4)测试通风机噪声,轴承与电动机温升。
