单节/双节线性锂电池充电芯片规格书1、HT6292功能简述1.1、特性● 完全的单节/两节锂离子/锂聚合物电池充电芯片● 极低的热消耗● 集成MOSFET、内置电流检测● 不需要外接反相保护二极管● 0.8％的充电电压精度● 可编程充电电流控制，最大达600mA● 芯片温度热折返保护● NTC 热敏接口监测电池温度● 有无电池检测● LED充电状态指示● 恒压充电电压值可通过外接电阻微调● 可以配置为单节或双节锂电池充电● 短路检测、保护● USB与AC适配器电压输入可选择● 工作环境温度范围：-30℃～70℃● 小型SSOP-16封装1.2、应用● 手持设备，包括医疗手持设备● PDA，移动蜂窝电话及智能手机● 移动仪器，MP3● 自充电电池组● 独立充电器● USB总线供电充电器1.3、概述HT6292为线性锂离子/锂聚合物电池充电芯片，其最低输入电压可低至3.6伏，最大充电电流可达600mA。
HT6292能够编程设计适应各种AC适配器及USB接口。
电池充电分为恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程，恒流充电电流通过外部电阻决定，最大为600mA。
如果考虑到热扩散问题时，往往使用限流输出的AC适配器，使用HT6292 则可以兼顾线性充电器、开关型充电的优点：充电快，自耗功率小。
HT6292 集成电流热折返保护电路、短路保护，确保充电芯片安全工作。
HT6292可以检测电池是否过放电，并对过放电的电池进行预充电。
HT6292集成NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作温度。
HT6292 采用SSOP-16封装。
2、HT6292功能框图图1、HT6292功能框图3、 管脚定义图2、HT6292管脚分布图表1、HT6292管脚描述序号 符号 I/O 描述1 VTRIM - 外接电阻微调满充电压 2&3 VIN I 输入电源4CELLI0：两节锂电池充电 1或悬空：单节锂电池充电5 GND - 地6PDNI芯片使能输入： 0：芯片不工作 1或悬空：芯片工作7TOENI0：取消充电时间限制1或悬空：使能内部充电时间限制8 FAULT O FAULT(GREEN)STATUS(RED)描述0 0 没有充电或者无电池 0 1 正在充电 1 0 充电完成 0 PULSE1 故障状态 9STATUSOPULSE2电池温度异常10 CREF - 振荡器外接电容，决定内部振荡频率，同时提供参考时钟 11 TEMP I 温度传感信号输入12 V33 O 输出3.3V 参考电压，提供10mA 驱动能力 13VSELI0：USB 输入，充电电流为适配器输入时的50% 1或悬空：适配器输入14 RREF - 外接电阻控制恒流充电电流 15&16 VOUTO输出，接锂电池4、HT6292电气特性和推荐工作条件表2、HT6292推荐工作条件参数 最小值 典型值 最大值单位备注电源电压 4.5 5.0 6.5 V 单节电池充电电源电压8.8 10.0 11 V 双节电池充电环境温度-20 70 ℃5、HT6292性能参数表3、HT6292性能参数(一节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 3.6 V Standby模式VOUT漏电流 VBAT=3.7V 20 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 4.158 4.20 4.242 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=3.7V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=2.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=3.7V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=2.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=3.7V 600 mA 预充电电流C Ipre RREF=35K、VBAT=2.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 2.7 2.8 3.0 V 再充电阈值电压 Vrhg 3.95 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 2 V 逻辑低电平 VL 0.8 V STATUS/FAULT驱动电流 5 mA表4、HT6292性能参数(双节电池,Ta=25℃)参数 符号 测试条件 最小 典型 最大 单位 上电复位电压上电复位 VPOR 6.4 V Standby模式VOUT漏电流 VBAT=7.4V 40 uA VIN电源电流VOUT悬空、PDN=0 100 uAVOUT悬空、PDN=1或悬空 1 mA 电压调整输出电压 8.316 8.40 8.484 V Dropout电压 200 mV 充电电流恒流充电电流A Icc VRREF>1.3V、VBAT=7.4V540 600 660 mA 预充电电流A Ipre VRREF>1.3V、VBAT=4.0V75 mA 恒流充电电流B Icc VRREF<0.4V、VBAT=7.4V100 mA 预充电电流B Ipre VRREF<0.4V、VBAT=4.0V12 mA 恒流充电电流C Icc RREF=35K、VBAT=7.4V 600 mA 预充电电流C Ipre RREF=35K、VBAT=4.0V 75 mA 再充电、预充电电压预充电阈值电压 Vpre 5.4 5.6 6.0 V 再充电阈值电压 Vrhg 7.9 V 温度监测低温阈值电压高温阈值电压折返阈值 85 100 115 ℃ 折返电流增益 100 mA/℃ 振荡器振荡频率 CREF=20nF 333 Hz 振荡周期 CREF=20nF 2.4 3.0 3.6 mS 逻辑电平逻辑高电平 VH 4 V 逻辑低电平 VL 0.4 V STATUS/FAULT驱动电流 5 mA6、HT6292功能描述及管脚应用说明6.1、锂电池充电介绍图3、锂电池充电曲线示意图锂电池充电过程主要分为恒流充电和恒压充电，恒流充电阶段充电电流保持恒定，同时电池电压不断上升。
车充方案IC引言随着电动车的普及和使用频率的增加，车载充电方案变得更加重要。
在电动车的充电系统中，IC（集成电路）起到关键的作用。
本文将介绍车充方案IC的功能、特点以及应用，帮助读者更好地了解和选择合适的车充方案IC。
功能与特点1. 充电管理车充方案IC主要负责对电动车的充电过程进行管理。
它能够监测电池电量、电压和温度等参数，确保充电过程的安全性和高效性。
并且，它还具备电池保护功能，可以防止电池过充、过放和短路等问题，延长电池的使用寿命。
2. 快速充电技术随着电动车的普及，人们对充电效率的需求也越来越高。
车充方案IC采用了多种快速充电技术，能够在较短时间内为电动车充电。
智能的充电管理算法可以根据电池的实际情况，自动调节充电电流和充电模式，最大程度地提高充电效率。
车充方案IC支持多种充电模式，能够适应不同充电需求。
通常情况下，它可以实现标准充电、快速充电和恒流充电等模式。
同时，它还可以通过外部接口实现智能充电、无线充电和快速充电技术等扩展功能。
4. 通信与控制车充方案IC可以与电动车中的其他部件进行通信和控制。
通过与动力电池管理系统（BMS）和电动机控制器等设备的配合，它可以实现对电动车充电系统的整体控制和协调。
同时，它也可以与智能手机等外部设备进行通信，实现远程充电控制和充电状态监测等功能。
应用场景车充方案IC广泛应用于各种电动车充电系统中，包括电动汽车、电动摩托车和电动自行车等。
以下是几个具体的应用场景：1. 公共充电站在公共充电站中，车充方案IC可以确保电动车的安全性和高效充电。
它能够监测充电过程中的各种参数，并实时调节充电电流和充电模式，以满足不同电动车的充电需求。
同时，它还支持一键支付和远程监控等功能，方便用户使用和管理。
在家用充电桩中，车充方案IC可以提供智能充电功能。
用户只需连接电动车和充电桩，便可以实现电动车的自动充电。
通过手机APP或其他控制设备，用户可以随时控制充电状态和监测充电进度，带来更加便捷和安全的充电体验。
gp8101常用电路摘要：一、引言二、GP8101 芯片简介1.GP8101 的功能与特点2.GP8101 的内部结构三、GP8101 常用电路1.电源电路1.电源输入2.电源管理电路2.信号处理电路1.模拟信号输入2.数字信号处理3.输出电路1.信号输出2.负载驱动4.通信接口电路1.串行通信接口2.并行通信接口四、GP8101 电路设计注意事项1.电源电压与稳定性2.信号干扰与抗干扰设计3.电路布局与散热五、总结正文：【引言】GP8101 是一款广泛应用于各种电子设备的芯片，了解其常用电路对于电子工程师来说至关重要。
本文将详细介绍GP8101 的常用电路及相关设计注意事项。
【GP8101 芯片简介】GP8101 是一款具有高性能、低功耗和多功能特点的芯片。
它内部集成了多种功能模块，如信号处理、电源管理、通信接口等，适用于各种电子设备的音频处理、数据传输等应用场景。
【GP8101 常用电路】1.电源电路GP8101 的电源电路设计需要考虑电源输入、电源管理电路等方面。
首先，要确保电源输入稳定，输入电压范围应符合芯片规格要求。
其次，电源管理电路应能够对输入电压进行有效的监控和调整，以保证芯片工作在稳定的电压环境下。
2.信号处理电路GP8101 的信号处理电路包括模拟信号输入和数字信号处理两个部分。
模拟信号输入应能有效地滤除干扰信号，保证输入信号的质量和稳定性。
数字信号处理部分则需要对模拟信号进行模数转换、数字滤波等处理，以满足后续电路的要求。
3.输出电路GP8101 的输出电路包括信号输出和负载驱动。
信号输出部分应能将处理后的信号有效地传输给其他电路或设备。
负载驱动部分则需要根据实际应用场景选择合适的驱动电路，以保证信号的质量和传输距离。
4.通信接口电路GP8101 的通信接口电路包括串行通信接口和并行通信接口。
串行通信接口应能实现高速、稳定的数据传输；并行通信接口则需要考虑数据传输速率、传输距离等因素。
gp8101常用电路-回复gp8101常用电路主要是指集成电路芯片，其主要功能是将电信号转化为数字信号，在数字电子技术中得到广泛应用。
这种芯片可以通过一系列的电子元件来实现功能，并且由于内部的集成度较高，能够在小尺寸的芯片上完成大量的处理和控制操作。
本文将介绍gp8101常用电路的原理、应用和设计方法。
一、gp8101常用电路的原理1. 数字信号处理原理：gp8101常用电路的基本原理是将模拟信号转换为数字信号，然后利用数字信号进行处理和控制。
它通过AD转换器将模拟信号转换为数字信号，然后通过CPU进行数值处理，最后再通过DA转换器将数字信号转换为模拟信号输出。
2. 数字信号处理芯片：gp8101常用电路的核心是数字信号处理芯片。
这种芯片内部包含了AD转换器、CPU、DA转换器以及其他控制电路，可以实现高速、高精度的数字信号处理和控制任务。
常用的数字信号处理芯片有DSP、FPGA等。
3. 电源管理：gp8101常用电路中的电源管理模块主要负责对芯片工作电压进行稳定和管理，以确保芯片的正常工作。
这个模块通常包括稳压电路、电池管理电路以及电流保护电路等。
二、gp8101常用电路的应用1. 通信设备：gp8101常用电路在通信设备中是不可或缺的。
它可以完成信号的调制和解调、音频和视频的编码和解码、数据的压缩和解压缩、网络数据的处理和控制等任务，使得通信设备具备高效、稳定、可靠的通信功能。
2. 数字音频设备：gp8101常用电路在数字音频设备中也有广泛的应用。
它可以实现音频的采样、增益调节、频率处理、音效处理等功能，使得音频设备具备高保真度、低噪声、高稳定性的特点。
3. 控制系统：gp8101常用电路在控制系统中也有重要的应用。
它可以实现数据采集、信号处理、控制算法执行等功能，使得控制系统具备实时、精确、稳定的控制能力。
三、gp8101常用电路的设计方法1. 功能需求分析：根据具体的应用需求，确定gp8101常用电路的功能模块和性能要求。
gp8101常用电路-回复GP8101常用电路是指在电子工程中经常使用的电路，它具有广泛的应用和重要的功能。
本文将以中括号内的内容为主题，分步骤详细介绍GP8101常用电路的原理和应用。
首先，我们来了解GP8101常用电路的基本原理。
GP8101是一种高性能、低功耗的电源管理芯片，通常用于电池供电系统中。
它具有多种功能，如电池电量监测、充电管理、电源选择等。
GP8101常用电路中的基本元件包括集成电路芯片、电容、电阻、二极管等。
这些元件相互连接和配合，形成了各种功能模块。
其次，我们来逐步了解GP8101常用电路的具体步骤。
首先是电源管理模块，它负责对电池供电进行管理和监控。
通过连接电池电源和芯片，电源管理模块可以实时监测电池电量、电流、电压等参数，并根据需要进行充电或放电控制。
这个步骤的关键在于如何准确地测量电池电量和监控电池状态，只有获得准确的数据，才能对电池进行合理、安全的管理。
接下来是充电管理模块，它通过连接电池和外部电源，实现对电池的充电控制。
在GP8101常用电路中，充电管理模块通常由充电控制器和充电保护电路组成。
充电控制器负责控制充电过程中的充电电流和充电时间，以保证电池的安全充电。
充电保护电路则负责监测充电过程中的温度、电流和电压等参数，一旦检测到异常情况，会自动中断充电，确保电池的安全性。
再来是电源选择模块，它用于动态切换供电源，实现电池和外部电源的自动切换。
GP8101常用电路中的电源选择模块通常由开关和电源选择控制电路组成，通过控制开关的通断，实现电池和外部电源的自动切换。
这个步骤的关键在于选择合适的切换时机和切换方式，以确保系统的稳定和可靠运行。
最后是辅助功能模块，它根据具体应用需求，增加一些额外的功能和特性。
常见的辅助功能模块包括过压保护、过流保护、短路保护等。
这些功能模块通过连接到主要电路中，可以提供额外的保护和安全性。
除了上述几个常用电路模块外，GP8101常用电路还可以根据具体应用需求进行变型和扩展。

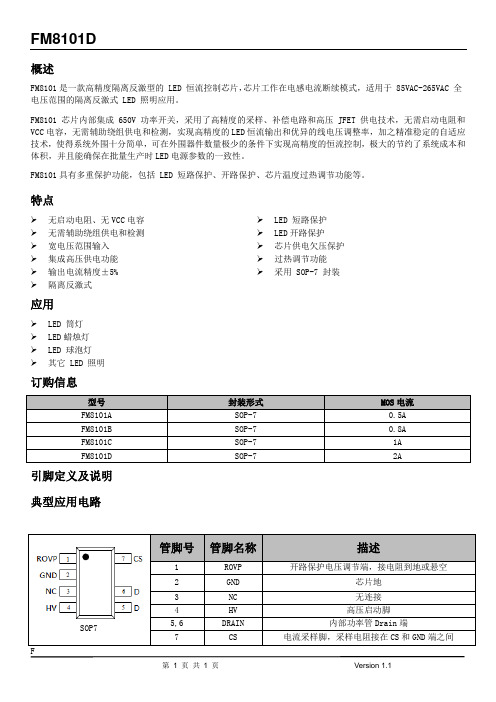

FM8101D第 1 页 共 1 页 Version 1.1概述FM8101是一款高精度隔离反激型的 LED 恒流控制芯片，芯片工作在电感电流断续模式，适用于 85VAC-265VAC 全电压范围的隔离反激式 LED 照明应用。
