显微镜的重要光学技术参数

三目显微镜技术参数
1.1、光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm,光学系统视场数最大支持≥26
1.2、调焦机构：最小微调刻度单位≤1微米，载物台垂直运动方式距离≥25mm，带聚焦粗调上限停止位置，粗调旋钮扭矩可调，微调旋钮可以安装在显微镜的左右手任意一边。

1.3、观察镜筒：高级三目观察筒分光比可调节档位≥三档，分光比为双目/摄像：100%/0、20%/80%、0/100%
1.4、照明装置：≥12V100W卤素灯，光强预调开关。

内置式滤色镜（日光平衡滤色片、ND25、ND6），左右手均可操作。

1.5、研究级物镜：万能平场消色差物镜4×(N.A.≥0.1) 、10×(N.A.≥0.25)、20×(N.A.≥0.4)、40×(N.A.≥0.65)物镜的外壳上标有“N”字样物镜
1.6、载物台：右手低位置同轴驱动选钮的高抗磨损性陶瓷覆盖层载物台。

1.7、目镜：10X宽视野目镜
1.8 、物镜转换器：≥六孔物镜转换器,带有检偏器插槽的
1.9 、聚光镜：摇摆式聚光镜，N.A.≥0.8，用于1.25～100×
1.10、优越拓展性能：①≥8孔荧光照明装置，左右手都能控制的荧光照明光闸，无需更换滤色镜组，能够同时对多种染色的标本进行成像②十人共览装置③暗场聚光镜④相差装置⑤测微尺等
1.11、节能环保开关装置：具备节能感应开关，操作人员离开30分钟后自动关闭透射光源。

节能开关既节约能源又保护了光源的使用寿命。

配置清单
2.1 显微镜主机BX53 1套
2.2 物镜4X、10X 、20X 、40X 1套
2.3 目镜10X 2个。

眼科手术显微镜技术参数
1.放大倍率：眼科手术显微镜的放大倍率通常在4x到40x之间可调节。

放大倍率越高，医生可以看到更细微的结构，但同时视野也会减小。

2.镜头系统：眼科手术显微镜通常配备有多个镜头，包括高倍率目镜
和器械镜。

高倍率目镜用于提供高放大倍率的图像，而器械镜则用于引导
手术工具的位置并提供更广阔的视野。

3.照明系统：眼科手术显微镜通常配备有独立的照明系统，用于提供
良好的照明和对比度。

照明系统通常包括冷光源，并通过光导纤维传递光
线到手术区域。

一些高级系统还可能包括可调节的照明强度和颜色温度。

4.三维观察系统：一些先进的眼科手术显微镜还配备有三维观察系统，能够提供更逼真的图像效果。

通过立体视觉，医生可以更准确地判断深度
和距离，从而提高手术的安全性和准确性。

5.显微镜移动系统：眼科手术显微镜通常配备有可调节和灵活的移动
系统，以便医生能够轻松定位和调整显微镜的位置和角度。

这些移动系统
通常包括可调节的高度、俯仰和侧倾角度，以适应不同手术需求和医生的
舒适度。

6.视频和图像处理系统：一些眼科手术显微镜还配备有视频和图像处
理系统，可以将手术中的图像实时传输到显示屏上，以便其他医生或学生
观看和学习。

这些系统还可以捕捉和存储高分辨率的图像和视频，以供后
续分析和研究。

总结起来，眼科手术显微镜的技术参数包括放大倍率、镜头系统、照
明系统、三维观察系统、显微镜移动系统和视频图像处理系统。

这些参数
的不同组合和功能可以满足医生在眼科手术中的不同需求，并提供更准确、安全和舒适的手术环境。

显微镜物镜的五个基本参数一、数值孔径(NA)子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。

数值孔径又叫镜口率，简写为NA。

它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ/2。

数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。

其数值大小分别标在物镜和聚光镜的外壳上。

孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。

孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。

显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n 值。

基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。

数值孔径最大值为，这个数值在理论上和技术上都达到了极限。

目前，有用折射率高的溴萘作介质，溴萘的折射率为，所以NA 值可大于。

与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。

与物镜的放大倍数，工作距离，景深有直接关系。

一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。

容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。

二、焦深焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。

包一：01研究级正置显微镜、02倒置显微镜、03倒置荧光显微镜技术参数01、研究级正置显微镜技术参数用途：可观察普通染色的切片，用于研究工作。

1．工作条件1.1在电源220V（ 10%）/50Hz、气温-5℃～40℃和相对湿度85%以下的环境条件下运行。

1.2配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标2.1研究级正置显微镜2.1.1研究级正置显微镜，可作明场的观察*2.1.2光学系统：UIS2无限远校正光学系统，齐焦距离必须为国际标准45mm2.1.3调焦：载物台垂直运动方式距离不小于25mm，带聚焦粗调上限停止位置，粗调旋钮扭矩可调，最小微调刻度单位≤1微米2.1.4观察镜筒：宽视野三目镜筒，倾角为30°*2.1.5照明装置：内装式透射光柯勒照明器，6V30W卤素灯，光量预调开关，光强度发光二极管指示灯，日光平衡滤色片*2.1.6物镜：平场消色差物镜4X（N.A.≥0.1，W.D.≥18.5）10X（N.A.≥0.25，W.D.≥10.6）20X（N.A.≥0.4，W.D.≥1.2spring）40X（N.A.≥0.65，W.D.≥0.6spring）100X（N.A.≥ 1.25，W.D.≥0.15spring）2.1.7载物台：右手低位置同轴驱动选钮的高抗磨损性陶瓷覆盖层载物台。

*2.1.8目镜：10X宽视野目镜，视野数≥22；*2.1.9物镜转换器：≥5孔物镜转换器*2.1.10聚光镜：摇摆式聚光镜，N.A.≥0.902、倒置显微镜技术参数用途：普通培养瓶、培养皿中活细胞观察。

1、工作条件1.1在电源220V（±10%）/50Hz、气温-5℃～40℃和相对湿度85%的环境条件下运行。

2、主要技术指标2.1倒置相差显微镜*2.1.1光学系统：UIS2无限远校正光学系统，齐焦距离为国际标准45mm。

2.1.2调焦：通过物镜转盘的上下移动进行调焦（载物台高度固定）。

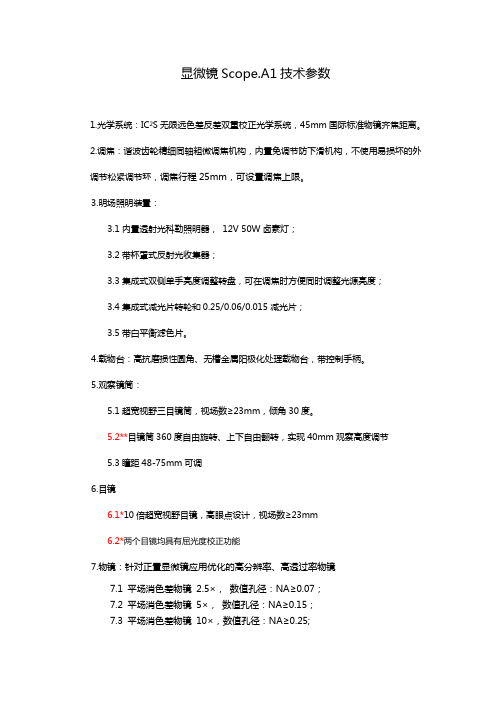

显微镜Scope.A1技术参数1.光学系统：IC2S无限远色差反差双重校正光学系统，45mm国际标准物镜齐焦距离。

2.调焦：谐波齿轮精细同轴粗微调焦机构，内置免调节防下滑机构，不使用易损坏的外调节松紧调节环，调焦行程25mm，可设置调焦上限。

3.明场照明装置：3.1内置透射光科勒照明器，12V 50W卤素灯；3.2带杯罩式反射光收集器；3.3集成式双侧单手亮度调整转盘，可在调焦时方便同时调整光源亮度；3.4集成式减光片转轮和0.25/0.06/0.015减光片；3.5带白平衡滤色片。

4.载物台：高抗磨损性圆角、无槽金属阳极化处理载物台，带控制手柄。

5.观察镜筒：5.1超宽视野三目镜筒，视场数≥23mm，倾角30度。

5.2**目镜筒360度自由旋转、上下自由翻转，实现40mm观察高度调节5.3瞳距48-75mm可调6.目镜6.1*10倍超宽视野目镜，高眼点设计，视场数≥23mm6.2*两个目镜均具有屈光度校正功能7.物镜：针对正置显微镜应用优化的高分辨率、高透过率物镜7.1 平场消色差物镜2.5×，数值孔径：NA≥0.07；7.2 平场消色差物镜5×，数值孔径：NA≥0.15；7.3 平场消色差物镜10×，数值孔径：NA≥0.25;7.4 平场消色差物镜20×，数值孔径：NA≥0.45;7.5 平场消色差物镜40×，数值孔径：NA≥0.65；7.6 平场消色差物镜100×，数值孔径：NA≥1.25；物镜转换器：6位物镜转盘，一体化设计，增强光路稳定；国际标准的M27物镜接口，具有齐焦功能。

3.3**聚光镜：非摆动式高分辨率多功能聚光镜：NA≥0.9/1.25。

在5x物镜观察下，无需摆动操作；带科勒照明调整后锁定装置。

配置清单：。

显微镜光学参数
显微镜的光学参数主要包括以下几个：
1.放大率：显微镜的放大率是指显微镜成像时，图像尺寸与实物尺寸之间的比例关系。

放大率越大，观察的物体越清晰，但同时视场范围会减小。

2.数值孔径：数值孔径（NA）是物镜和聚光镜的主要技术参数，它反映了显微镜的透光能力和成像质量。

数值孔径越大，透光能力越强，成像质量越好。

3.分辨率：分辨率是指显微镜能够分辨的最小细节大小。

它受到光源强度、物镜镜头的质量和数值孔径等因素的影响。

4.焦深：焦深是指显微镜成像时，焦点附近的清晰范围。

焦深越小，成像的清晰度越高。

5.视场直径：视场直径是指显微镜观察时，能够看到的最大直径范围。

视场直径越大，观察的范围越广。

6.覆盖差：覆盖差是指显微镜成像时，图像的清晰度和对比度。

覆盖差越大，图像越清晰，对比度越高。

7.工作距离：工作距离是指显微镜物镜与被观察物体之间的距离。

工作距离越长，观察的物体越远，但同时成像的清晰度可能会降低。

8.机械筒长：机械筒长是指显微镜的整个光学系统从物镜到目镜的距离。

机械筒长越长，成像的清晰度可能会提高，但同时显微镜的体积和重量也会增加。

第三章显微镜的重要光学技术参数在镜检时，人们总是希望能清晰而明亮的理想图象，这就需要显微镜的各项光学技术参数达到一定的标准，并且要求在使用时，必须根据镜检的目的和实际情况来协调各参数的关系。

只有这样，才能充分发挥显微镜应有的性能，得到满意的镜检效果。

显微镜的光学技术参数包括：数值孔径、分辨率、放大率、焦深、视场宽度、覆盖差、工作距离等等。

这些参数并不都是越高越好，它们之间是相互联系又相互制约的，在使用时，应根据镜检的目的和实际情况来协调参数间的关系，但应以保证分辨率为准。

一．数值孔径数值孔径简写NA，数值孔径是物镜和聚光镜的主要技术参数，是判断两者（尤其对物镜而言）性能高低的重要标志。

其数值的大小，分别标科在物镜和聚光镜的外壳上。

数值孔径（NA）是物镜前透镜与被检物体之间介质的折射率（h）和孔径角（u）半数的正玄之乘积。

用公式表示如下：NA=hsinu/2孔径角又称"镜口角"，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。

孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。

显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质的折射率h值。

基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率h值大于一，NA值就能大于一。

数值孔径最大值为1.4，这个数值在理论上和技术上都达到了极限。

目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66,所以NA值可大于1.4。

α这里必须指出，为了充分发挥物镜数值孔径的作用，在观察时，聚光镜的NA值应等于或略大于物镜的NA值，数值孔径与其他技术参数有着密切的关系，它几乎决定和影响着其他各项技术参数。

它与分辨率成正比，与放大率成正比，与焦深成反比，NA值增大，视场宽度与工作距离都会相应地变小。

二．分辨率分辨率又称"鉴别率"，"解像力"。

是衡量显微镜性能的又一个重要技术参数。

显微镜的基本光学原理及重要光学技术参数第一章：显微镜简史随着科学技术的进步，人们越来越需要观察微观世界，显微镜正是这样的设备，它突破了人类的视觉极限，使之延伸到肉眼无法看清的细微结构。

显微镜是从十五世纪开始发展起来。

从简单的放大镜的基础上设计出来的单透镜显微镜，到1847年德国蔡司研制的结构复杂的复式显微镜，以及相差，荧光，偏光，显微观察方式的出现，使之更广范地应用于金属材料，生物学，化工等领域。

第二章显微镜的基本光学原理一．折射和折射率光线在均匀的各向同性介质中，两点之间以直线传播，当通过不同密度介质的透明物体时，则发生折射现像，这是由于光在不同介质的传播速度不同造成的。

当与透明物面不垂直的光线由空气射入透明物体(如玻璃)时，光线在其介面改变了方向，并和法线构成折射角。

二．透镜的性能透镜是组成显微镜光学系统的最基本的光学元件，物镜、目镜及聚光镜等部件均由单个和多个透镜组成。

依其外形的不同，可分为凸透镜(正透镜)和凹透镜(负透镜)两大类。

当一束平行于光轴的光线通过凸透镜后相交于一点，这个点称“焦点”，通过交点并垂直光轴的平面，称“焦平面”。

焦点有两个，在物方空间的焦点，称“物方焦点”，该处的焦平面，称“物方焦平面”；反之，在像方空间的焦点，称“像方焦点”，该处的焦平面，称“像方焦平面”。

光线通过凹透镜后，成正立虚像，而凸透镜则成正立实像。

实像可在屏幕上显现出来，而虚像不能。

三．影响成像的关键因素—像差由于客观条件，任何光学系统都不能生成理论上理想的像，各种像差的存在影响了成像质量。

下面分别简要介绍各种像差。

1．色差（Chromatic aberration）色差是透镜成像的一个严重缺陷，发生在多色光为光源的情况下，单色光不产生色差。

白光由红橙黄绿青蓝紫七种组成，各种光的波长不同，所以在通过透镜时的折射率也不同，这样物方一个点，在像方则可能形成一个色斑。

光学系统最主要的功能就是消色差。

色差一般有位置色差，放大率色差。

进口眼科手术显微镜技术参数技术名称技术要求1.显微镜光学部分电控无极变倍（主刀与助手完全一致）2. 电动变倍系统（速度可调）放大倍率1：63. 电动调焦范围（速度可调）54mm可自动复位4. 双目镜筒倾角可调5. 目镜10×6. 物镜f=175mm、200mm、225mm可选7. 景深增强系统可根据手术需要改变景深8.助手镜可左右换边9. X-Y水平移动系统:调节范围:50mm×50mm10. 全自动复位功能当显微镜抬高到一定高度后，X-Y水平移动系统及聚焦自动回复至初始位置，照明灯光熄灭（延长灯泡使用寿命），缩短手术准备时间11. 手动复位功能带有”自动复位”按钮,X-Y水平移动系统及聚焦可分别自动回复至初始位置12. 光学头倾斜电动调节+15度—-50度可调，可脚踏控制13. 照明系统立体同轴照明系统:连续可调，双电路板，独立控制※14. 红光反射照明独立电路，单独控制，亮度连续可调，光斑大小可根据患者瞳孔大小调节，调节范围直径4-35mm）15. 手术视野照明独立电路，单独控制，亮度连续可调※16.光源低功率卤素灯直接照明，保护术者与患者视力安全手术视野照明与红光反射照明分别为两个独立电路，保障手术照明安全（当一个电路板损坏时，另外一个能够保证手术）手术视野照明带两个12V/50W卤素灯泡,具有快速切换功能具有红光反射照明与手术视野照明叠加光保护功能，保证患者及术者安全17.系统支架落地式支架:机械阻尼支架※18.控制单元触摸屏控制、液晶显示双功能面板30组个性化用户参数设置+3组常规预置参数设置具有手术步骤循环功能，缩短手术时间具有电子自动诊断和用户支持功能，开放式设计，可升级※19.脚控（可选配无线脚踏）全防水16功能脚踏+4功能手柄控制，可配双16功能脚踏，控制功能可通过触摸屏随意设置。

20.扩展功能具有数据导入功能，可将具有数据输出功能的设备（超乳机，波切机）参数导入显微镜控制系统，显示在显示器上，方便教学。
