解剖镜技术参数

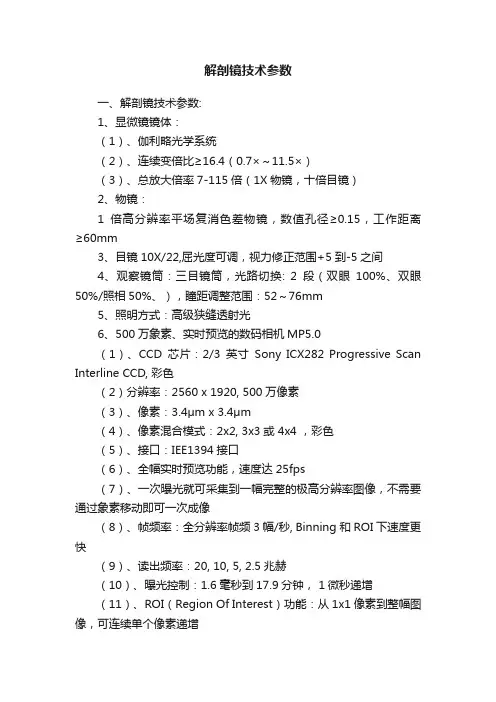

解剖镜技术参数一、解剖镜技术参数:1、显微镜镜体：（1）、伽利略光学系统（2）、连续变倍比≥16.4（0.7×～11.5×）（3）、总放大倍率7-115倍（1X物镜，十倍目镜）2、物镜：1倍高分辨率平场复消色差物镜，数值孔径≥0.15，工作距离≥60mm3、目镜10X/22,屈光度可调，视力修正范围+5到-5之间4、观察镜筒：三目镜筒，光路切换: 2段（双眼100%、双眼50%/照相50%、），瞳距调整范围：52～76mm5、照明方式：高级狭缝透射光6、500万象素、实时预览的数码相机MP5.0（1）、CCD芯片：2/3英寸Sony ICX282 Progressive Scan Interline CCD, 彩色（2）分辨率：2560 x 1920, 500万像素（3）、像素：3.4μm x 3.4μm（4）、像素混合模式：2x2, 3x3或 4x4 ，彩色（5）、接口：IEE1394接口（6）、全幅实时预览功能，速度达25fps（7）、一次曝光就可采集到一幅完整的极高分辨率图像，不需要通过象素移动即可一次成像（8）、帧频率：全分辨率帧频3幅/秒, Binning 和ROI下速度更快（9）、读出频率：20, 10, 5, 2.5兆赫（10）、曝光控制：1.6毫秒到17.9分钟， 1微秒递增（11）、ROI（Region Of Interest）功能：从1x1 像素到整幅图像，可连续单个像素递增（12）、0.63倍视频接口（13）、原装进口7、图像处理软件（1）、采集功能：调试CCD拍摄条件，获取，创建，播放序列图像，图像在线预览，测量；（2）、处理功能：背景校正、染料编辑器，增强滤镜功能，彩色通道合成分解功能、（3）测量功能：标记、计数、分类、测量功能（4）、分析功能：针对不同用户制定相应的报告格式，以直方图输出测量结果，添加注释（5）、扩展视野景深（EDF）：弥补物镜和拍摄景深过低的不足，可以将各焦平面最佳影象投影到同一平面，使标本各部位都达到最清晰。

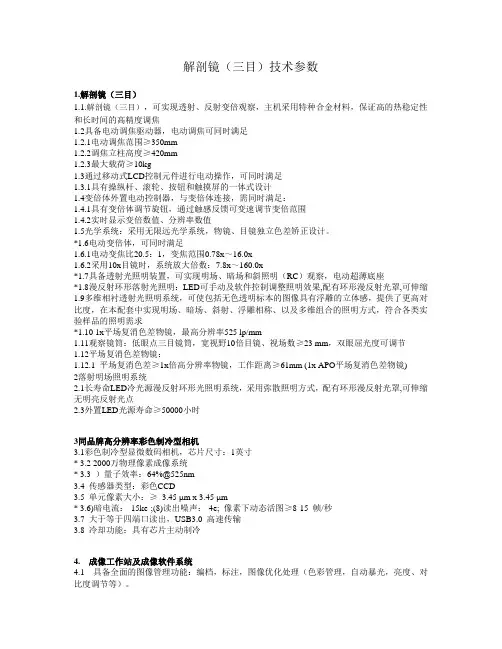

解剖镜（三目）技术参数1.解剖镜（三目）1.1.解剖镜（三目），可实现透射、反射变倍观察，主机采用特种合金材料，保证高的热稳定性和长时间的高精度调焦1.2具备电动调焦驱动器，电动调焦可同时满足1.2.1电动调焦范围≥350mm1.2.2调焦立柱高度≥420mm1.2.3最大载荷≥10kg1.3通过移动式LCD控制元件进行电动操作，可同时满足1.3.1具有操纵杆、滚轮、按钮和触摸屏的一体式设计1.4变倍体外置电动控制器，与变倍体连接，需同时满足：1.4.1具有变倍体调节旋钮，通过触感反馈可变速调节变倍范围1.4.2实时显示变倍数值、分辨率数值1.5光学系统：采用无限远光学系统，物镜、目镜独立色差矫正设计。

*1.6电动变倍体，可同时满足1.6.1电动变焦比20.5：1，变焦范围0.78x～16.0x1.6.2采用10x目镜时，系统放大倍数：7.8x～160.0x*1.7具备透射光照明装置，可实现明场、暗场和斜照明（RC）观察，电动超薄底座*1.8漫反射环形落射光照明：LED可手动及软件控制调整照明效果,配有环形漫反射光罩,可伸缩1.9多维相衬透射光照明系统，可使包括无色透明标本的图像具有浮雕的立体感，提供了更高对比度，在本配套中实现明场、暗场、斜射、浮雕相称、以及多维组合的照明方式，符合各类实验样品的照明需求*1.10 1x平场复消色差物镜，最高分辨率525 lp/mm1.11观察镜筒：低眼点三目镜筒，宽视野10倍目镜、视场数≥23 mm，双眼屈光度可调节1.12平场复消色差物镜：1.12.1 平场复消色差≥1x倍高分辨率物镜，工作距离≥61mm (1x APO平场复消色差物镜)2落射明场照明系统2.1长寿命LED冷光源漫反射环形光照明系统，采用弥散照明方式，配有环形漫反射光罩,可伸缩无明亮反射光点2.3外置LED光源寿命≥50000小时3同品牌高分辨率彩色制冷型相机3.1彩色制冷型显微数码相机，芯片尺寸：1英寸* 3.2 2000万物理像素成像系统* 3.3 ）量子效率：64%@525nm3.4 传感器类型：彩色CCD3.5 单元像素大小：≥3.45 μm x 3.45 μm* 3.6)暗电流：-15ke-;(8)读出噪声：-4e; 像素下动态活图≥8-15 帧/秒3.7 大于等于四端口读出，USB3.0 高速传输3.8 冷却功能：具有芯片主动制冷4. 成像工作站及成像软件系统4.1 具备全面的图像管理功能：编档，标注，图像优化处理（色彩管理，自动暴光，亮度、对比度调节等）。

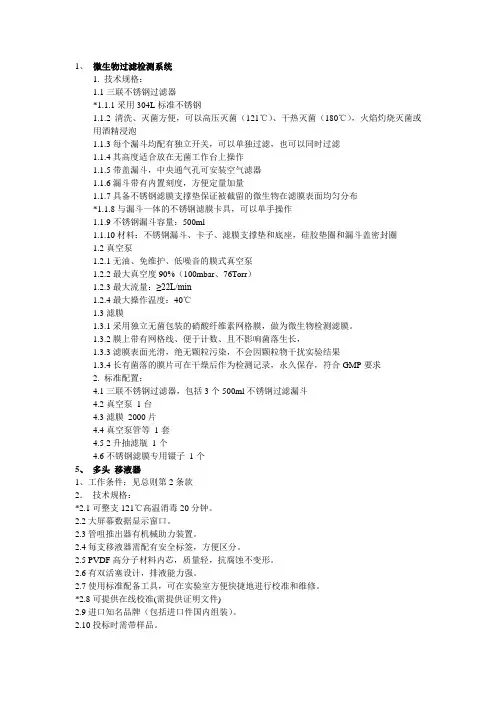

1、微生物过滤检测系统1. 技术规格：1.1三联不锈钢过滤器*1.1.1采用304L标准不锈钢1.1.2清洗、灭菌方便，可以高压灭菌（121℃）、干热灭菌（180℃），火焰灼烧灭菌或用酒精浸泡1.1.3每个漏斗均配有独立开关，可以单独过滤，也可以同时过滤1.1.4其高度适合放在无菌工作台上操作1.1.5带盖漏斗，中央通气孔可安装空气滤器1.1.6漏斗带有内置刻度，方便定量加量1.1.7具备不锈钢滤膜支撑垫保证被截留的微生物在滤膜表面均匀分布*1.1.8与漏斗一体的不锈钢滤膜卡具，可以单手操作1.1.9不锈钢漏斗容量：500ml1.1.10材料：不锈钢漏斗、卡子、滤膜支撑垫和底座，硅胶垫圈和漏斗盖密封圈1.2真空泵1.2.1无油、免维护、低噪音的膜式真空泵1.2.2最大真空度90%（100mbar、76Torr）1.2.3最大流量：≥22L/min1.2.4最大操作温度：40℃1.3滤膜1.3.1采用独立无菌包装的硝酸纤维素网格膜，做为微生物检测滤膜。

1.3.2膜上带有网格线、便于计数、且不影响菌落生长，1.3.3滤膜表面光滑，绝无颗粒污染，不会因颗粒物干扰实验结果1.3.4长有菌落的膜片可在干燥后作为检测记录，永久保存，符合GMP要求2. 标准配置：4.1三联不锈钢过滤器，包括3个500ml不锈钢过滤漏斗4.2真空泵1台4.3滤膜2000片4.4真空泵管等1套4.5 2升抽滤瓶1个4.6不锈钢滤膜专用镊子1个5、多头移液器1、工作条件：见总则第2条款2．技术规格：*2.1可整支121℃高温消毒20分钟。

2.2大屏幕数据显示窗口。

2.3管咀推出器有机械助力装置。

2.4每支移液器需配有安全标签，方便区分。

2.5 PVDF高分子材料内芯，质量轻，抗腐蚀不变形。

2.6有双活塞设计，排液能力强。

2.7使用标准配备工具，可在实验室方便快捷地进行校准和维修。

*2.8可提供在线校准(需提供证明文件)2.9进口知名品牌（包括进口件国内组装）。

手术显微镜技术参数要求一、光学与照明1. 工作条件：交流220V±10% 50±1Hz2. 基本要求 :用于显微外科，1个主刀镜1个对手镜3. 光学镜头：高分辨率，复消色差光学物镜4. 放大倍率：6:15. 放大范围：1.2-12.8倍 (配10倍目镜)，电动连续调节，并有手动变倍系统（应急状态下）6. 工作距离（焦距）：物镜207-470毫米，电动连续调焦、并有手动调焦系统（应急状态下）7. 景深范围：≥18cm8. 视野直径：16.5-180毫米（10倍目镜下），电动连续调节9. 前端保护镜：灭菌保护透镜，可反复消毒使用，防止污染镜头10. 光学系统旋转范围：540度，电动调节镜头平衡11. 主刀镜、对手镜：30-150°可调12. 主光源：内置双180W氙灯，可快速切换到备用光源（独立电路板、独立氙灯、独立照明元件）。

13.照明光栅直径：自动连续可调，随变倍增加光栅自动缩小，避免避免灼伤患者的组织，避免无用光干扰术者14.光强度保护：随变倍增加焦距减小时光强度自动保护，避免灼伤患者的组织二、支架系统15.系统平衡：阻尼锁支架，手动和电动调节平衡16.多功能手柄：可控制变焦、变倍、光亮度等17.支架设计紧凑，流线型设计，节省空间，外观整齐大方，有过头设计，方便体位摆放，使操作者容易操作18.底座带万向轮和刹车，移动方便灵活19、控制单元：液晶显示器，带背景照明，可提供多达10种用户专用配置控制器可存储多个医生的数据。

可显示放大倍数、焦距、工作距离，打开设定时光学部分自动调好。

配有维修菜单，开机自检，有故障时机器会自动提示三、其他1、模块设计可升级。

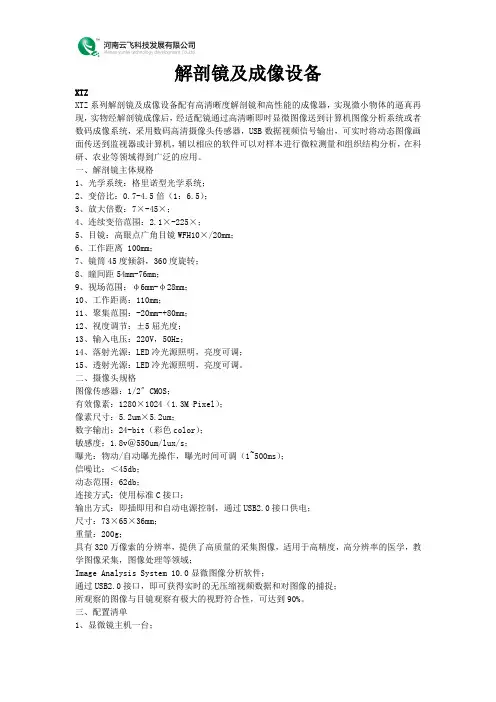

解剖镜及成像设备XTZXTZ系列解剖镜及成像设备配有高清晰度解剖镜和高性能的成像器，实现微小物体的逼真再现，实物经解剖镜成像后，经适配镜通过高清晰即时显微图像送到计算机图像分析系统或者数码成像系统，采用数码高清摄像头传感器，USB数据视频信号输出，可实时将动态图像画面传送到监视器或计算机，辅以相应的软件可以对样本进行微粒测量和组织结构分析，在科研、农业等领域得到广泛的应用。

一、解剖镜主体规格1、光学系统：格里诺型光学系统；2、变倍比：0.7-4.5倍（1：6.5）；3、放大倍数：7×-45×；4、连续变倍范围：2.1×-225×；5、目镜：高眼点广角目镜WFH10×/20mm；6、工作距离 100mm；7、镜筒45度倾斜，360度旋转；8、瞳间距54mm-76mm；9、视场范围：φ6mm-φ28mm；10、工作距离：110mm；11、聚集范围：-20mm-+80mm；12、视度调节：±5屈光度；13、输入电压：220V，50Hz；14、落射光源：LED冷光源照明，亮度可调；15、透射光源：LED冷光源照明，亮度可调。

二、摄像头规格图像传感器：1/2〞CMOS；有效像素：1280×1024（1.3M Pixel）；像素尺寸：5.2um×5.2um；数字输出：24-bit（彩色color）；敏感度：1.8v＠550um/lux/s；曝光：物动/自动曝光操作，曝光时间可调（1~500ms）；信噪比：＜45db；动态范围：62db；连接方式：使用标准C接口；输出方式：即插即用和自动电源控制，通过USB2.0接口供电；尺寸：73×65×36mm；重量：200g；具有320万像索的分辨率，提供了高质量的采集图像，适用于高精度，高分辨率的医学，教学图像采集，图像处理等领域；Image Analysis System 10.0显微图像分析软件；通过USB2.0接口，即可获得实时的无压缩视频数据和对图像的捕捉；所观察的图像与目镜观察有极大的视野符合性，可达到90%。

手术显微镜技术参数要求
1、主镜：复消色差透镜；X-Y二维转动头，X-Y方向（前后左右俯仰）≥120°；目镜：12.5X 瞳距调整范围：50~75mm，视度调节范围：≥+5D~-6D；物镜：F=250mm/400mm各一；放大倍率：≥2X~18X连续无级变倍；视场直径：Φ12-95mm连续可调；
2、助手镜1个：三维旋转立体助手镜，X-Y-Z叁关节旋转设计，每关节可360°旋转，带图
像方位调节功能，助手镜与主镜成90°或180°任意角度观察，立体感及光亮度等光学品质
与主镜无明显差别且同倍率、同视场、同光路；
3、照明系统：双氙灯同质冷光源，均≥150W，光纤同轴照明,光斑大小亮度连续可调，滤光
片可吸收紫外和红外线；
4、支架系统（全电磁支架控制）、防水脚控开关：电动连续变焦、自动聚焦，开机自动调焦、
自动置中，上下调焦位移极限报警提示；
5、功用附件：含一体化监视器及高清摄像头、高清输出端口供录像手术及教学演示，可兼容
多品牌CO2激光。

体视显微镜介绍(以下内容由中国显微图像网译制，转载请注明!)一、历史第一台体视显微镜是由Cherubind'Orleans于1671年制造的，不过并不是真正意义上的体视显微镜，因为需要附件透镜才能得到正立的像。

19世界中期，伦敦的FrancisHerbertWenham第一次制作出了真正的体视显微镜。

几年后，JohnWareStephenson制造了与Francis相似的显微镜(见图1)。

早在19世纪80年代，美国仪器设计师HoratioS.Greenough发明了创新的光路，成为现代体视显微镜的前身。

Greenough说服了CarlZeiss公司生产体视显微镜。

20世纪上半叶，体视显微镜(也称解剖镜)的设计非常像传统的复式显微镜。

沉重，主要由黄铜制作，利用棱镜形成正立的像。

第一个现代化体视显微镜由美国光学公司(AmericanOpticalCompany)于1957年生产。

称为Cycloptic。

铝制机身，工作距离连续可调，中间变倍，物镜放大倍数从0.7X-2.5X分5个级别。

并且有多种附件，包括机身、镜臂、照明。

遵循了20世纪50年代的灰色设计(见图2)。

后来Cycloptic这些特征被称为CMO(CommonMainObjective)。

两年后(1959年)Bausch&Lomb制造了另一款体视显微镜，有绝对的优势:连续调焦变倍、放大倍数连续可调。

称为Stereozoom。

这是第一款没有利用棱镜就能成正立像的体视显微镜(见图3)。

与Cycloptic在大小、形状上相似，相似的工作距离放大倍数0.7X-3X。

在成本上更节约，且较轻。

20世纪60年代，Nikon、Olympus、Unitron和其他日本厂家开始生产连续变倍体视显微镜(Stereozoom)。

日本、美国和欧洲显微镜厂家不断发展、改进体视显微镜，后来结合了高速计算机，能够精确控制变倍，处理复杂的难题，并使用高度光学校正的元件。

解剖镜（三目）技术参数1.解剖镜（三目）1.1.解剖镜（三目），可实现透射、反射变倍观察，主机采用特种合金材料，保证高的热稳定性和长时间的高精度调焦1.2具备电动调焦驱动器，电动调焦可同时满足1.2.1电动调焦范围≥350mm1.2.2调焦立柱高度≥420mm1.2.3最大载荷≥10kg1.3通过移动式LCD控制元件进行电动操作，可同时满足1.3.1具有操纵杆、滚轮、按钮和触摸屏的一体式设计1.4变倍体外置电动控制器，与变倍体连接，需同时满足：1.4.1具有变倍体调节旋钮，通过触感反馈可变速调节变倍范围1.4.2实时显示变倍数值、分辨率数值1.5光学系统：采用无限远光学系统，物镜、目镜独立色差矫正设计。

*1.6电动变倍体，可同时满足1.6.1电动变焦比20.5：1，变焦范围0.78x～16.0x1.6.2采用10x目镜时，系统放大倍数：7.8x～160.0x*1.7具备透射光照明装置，可实现明场、暗场和斜照明（RC）观察，电动超薄底座*1.8漫反射环形落射光照明：LED可手动及软件控制调整照明效果,配有环形漫反射光罩,可伸缩1.9多维相衬透射光照明系统，可使包括无色透明标本的图像具有浮雕的立体感，提供了更高对比度，在本配套中实现明场、暗场、斜射、浮雕相称、以及多维组合的照明方式，符合各类实验样品的照明需求*1.10 1x平场复消色差物镜，最高分辨率525 lp/mm1.11观察镜筒：低眼点三目镜筒，宽视野10倍目镜、视场数≥23 mm，双眼屈光度可调节1.12平场复消色差物镜：1.12.1 平场复消色差≥1x倍高分辨率物镜，工作距离≥61mm (1x APO平场复消色差物镜)2落射明场照明系统2.1长寿命LED冷光源漫反射环形光照明系统，采用弥散照明方式，配有环形漫反射光罩,可伸缩无明亮反射光点2.3外置LED光源寿命≥50000小时3同品牌高分辨率彩色制冷型相机3.1彩色制冷型显微数码相机，芯片尺寸：1英寸* 3.2 2000万物理像素成像系统* 3.3 ）量子效率：64%@525nm3.4 传感器类型：彩色CCD3.5 单元像素大小：≥3.45 μm x 3.45 μm* 3.6)暗电流：-15ke-;(8)读出噪声：-4e; 像素下动态活图≥8-15 帧/秒3.7 大于等于四端口读出，USB3.0 高速传输3.8 冷却功能：具有芯片主动制冷4. 成像工作站及成像软件系统4.1 具备全面的图像管理功能：编档，标注，图像优化处理（色彩管理，自动暴光，亮度、对比度调节等）。

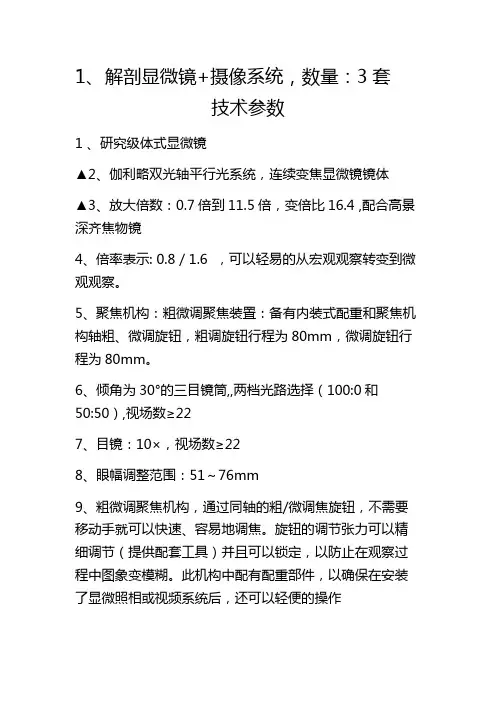

1、解剖显微镜+摄像系统，数量：3套技术参数1 、研究级体式显微镜▲2、伽利略双光轴平行光系统，连续变焦显微镜镜体▲3、放大倍数：0.7倍到11.5倍，变倍比16.4 ,配合高景深齐焦物镜4、倍率表示: 0.8 / 1.6 ，可以轻易的从宏观观察转变到微观观察。

5、聚焦机构：粗微调聚焦装置：备有内装式配重和聚焦机构轴粗、微调旋钮，粗调旋钮行程为80mm，微调旋钮行程为80mm。

6、倾角为30°的三目镜筒,,两档光路选择（100:0和50:50）,视场数≥227、目镜：10×，视场数≥228、眼幅调整范围：51～76mm9、粗微调聚焦机构，通过同轴的粗/微调焦旋钮，不需要移动手就可以快速、容易地调焦。

旋钮的调节张力可以精细调节（提供配套工具）并且可以锁定，以防止在观察过程中图象变模糊。

此机构中配有配重部件，以确保在安装了显微照相或视频系统后，还可以轻便的操作▲10、采用高级物镜，其可用放大倍率为0.8X ， 1.6X。

通过物镜转换器可以在透镜之间进行快速转换。

11、带平行光轴的可变倍率放大系统 ,变焦驱动系统：水平旋钮 ,每个变倍位置上都带有停止装置(手动)12、不需光源底座，可与工作站整合使用。

▲13、双物镜转换系统、用于同时安装两个物镜，且转换简易。

分别用于操作及观察,放大倍数：5.6到184倍。

▲14、无线数字成像系统、彩色 CMOS图像传感器分辨率：2592 × 1944 pixels（仅采集），1920 × 1080 pixels (HDMI, WLAN, on PC)。

15、2台目镜可调角度。

2、解剖显微镜（其中一台包含一套监控系统），数量：3台技术参数1、平行光路变焦系统，机身变倍体采用复消色差光学组件，具备高品质色差校正水平。

图像清晰并且没有色边。

2、物镜变倍范围: 0.63X- 8X，变焦比1：12.7，低倍具有宽广的视野可完整观察35mm培养皿。

莱卡高级研究用数码解剖镜
使用方法和注意事项
1、插好电源。

打开冷光源开关。

2、需要图片，同时打开电脑（事先已经过培训的方可使用）。

3、样品置于物镜下，先用1X物镜，把有刻度的放大旋扭调小，找到样品后再放大到合适位置。

4、调动底座右侧反光板旋扭，可获得不同的光线强度和不同的视野。

5、在关机前要将冷光源的电压调到最小。

6、用完后请关掉电源。

7、本解剖镜由汪安泰老师负责管理，如要使用请先联系。

特别注意事项：
1、该设备价值近30万元，使用者务必小心。

2、禁止在短时间内频繁开启和关闭电源，应该在关闭电源15分
钟后才能再次启动电源。

否则，很容易损坏设备。

3、禁止用该设备观察有腐蚀性、挥发性和有毒的样品，否则极容
易破坏价值1万余美圆的光学镜头。

4、底座上面承物的圆形玻璃是一种特殊的滤光片，通过该片能获
得真实颜色的图象，禁止任何人拿金属等表面不光滑的样品使
用该设备。

5、使用过程中不准擅自修改软件的参数，否则后果自负。
