专题6光的直线传播、反射和折射作图母题学大招1 光的直线传播作图1[2023 河南新乡期末]如图所示，AB 是箭头状光源，不透明的墙壁 C 处有一小孔。
请画出光源AB在光屏M N上所成的像A'B'。
子题练变式光源位置的确定2[2024河北唐山期中，中]如图所示，路灯下站着甲、乙两人，地上留下了他们的影子(水平实线)，通过作图确定路灯S的位置。
母题学大招2 光的反射作图3[2024河北廊坊期末]如图，一束光线射向平面镜，与镜面成35°角，请完成反射光路图，并标出反射角大小。
c子题练变式已知反射光线画入射光线4[2023 河南开封质检]如图所示，根据给出的反射光线 OB 画出入射光线 AO，并标出入射角的大小。
子题练变式画多次反射光线5[2023山东枣庄中考]自行车尾灯可有效避免发生夜间交通事故，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S₁，请在图中画出经过S₁、S₂两个平面镜反射后的光路图。
子题练变式已知反射光线和入射光线，确定反射面2024辽宁丹东质检，中]依据图中给出的反射光线和入射光线，确定平面镜的位置。
母题学大招3 平面镜成像作图7[2024陕西西安期末，中]如图所示，请在图中作出物体ABC 在平面镜中所成的像 A'B'C'。
(保留作图痕迹)子题练变式已知像的位置，确定物体的位置[中]如图所示，A'B'是物体AB 在平面镜中的像，请你在平面镜前作出物体AB。

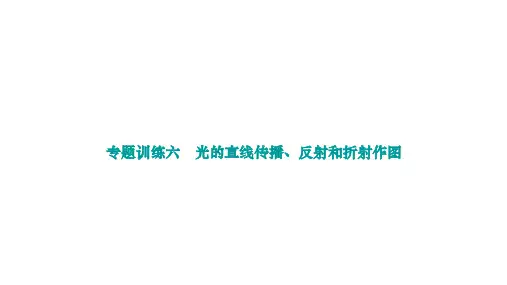

专题6 光的直线传播、反射和折射作图刷难关大招解读|光的直线传播作图①光在同种均匀介质中沿直线传播。
②从光源出发，用一条带箭头的直线表示光传播的径迹和方向。
1.如图所示2.如图所示大招解读|光的反射作图①光的反射定律：三线共面(入射光线、反射光线、法线在同一平面内)，两线分居(入射光线、反射光线分居法线两侧)，两角相等(反射角等于入射角)。
初中物理光学作图题(折射、反射)光学作图专题训练作图注意事项：1.作图时要使用工具，确保图形规范。
2.实际光线要用实线表示，而不是虚线。
3.光线必须带箭头，光线之间要连接好，不要断开。
4.绘制光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出光线。
一、光的反射定律作图1.绘制下列图形的入射光线、反射光线和镜面。
2.___用平面镜将一束太阳光反射到竖井底部，请在图上标出平面镜的位置。
二、根据平面镜成像的特点作图1.根据平面镜成像特点，绘制镜中的像或镜前的物体。
2.绘制物体ABC在平面镜中所成的像A'B'。
三、根据平面镜成像的原理作图1.绘制发光点S发出的光线经平面镜反射后经过图中P点的光路图。
2.如上图所示，S'为点光源S在平面镜MN中的像，SA 为光源S发出的一条光线，请绘制平面镜MN，并完成光线SA的光路。
3.如上图所示，光源S经平面镜反射出两条光线，请绘制图形确定光源S的位置，并完成光路图。
四、根据光的折射定律作图（记住在空气中的角度大于在其他介质中的角度）1.绘制下列图形的入射光线或折射光线。
2.如图所示，一束光线射向三棱镜，请绘制这束光线两次折射的大致光路。
3.如图所示，一束光线斜射向一块玻璃砖的侧面，请绘制光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
4.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请绘制这束光线在水中行进最后射出水面的光路图。
5.绘制下列图形中光线通过玻璃砖的光路。
6.发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请绘制入射光线、反射光线和大致的折射光线。
五、根据光的直线传播作图1.绘制物体经过小孔后在光屏上成的像，是倒立的虚像还是正立的实像？六．模拟试题：1.根据光路图标出室内的光源S。
2.绘制井底之蛙所看到的天的范围。
（a点表示蛙的眼睛）3.如图所示，一条光线斜射到垂直于水面放置的平面镜上，请绘制反射光线及这条反射光线射入水中后的大致传播方向。
2022-2023学年八年级物理专题训练02：光现象作图（光的直线传播、反射、折射）1．枯井中的青蛙位于井底“坐井观天”，请在图中画出青蛙通过井口看到最大范围的两条光线（O点为青蛙眼睛的位置）。
2．按题目要求作图。
画出图中物体AB在白纸板上影子A′B′的位置。
3．如图所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。
4．请在图中作出发光箭头AB在屏上所成的像''A B（要求标出'A、'B）。
5．如图所示，室内有一个点光源，通过墙上的两个孔洞，透出两条小光束。
请根据这两条光束的方向，找到点光源S的位置并画出光路图。
6．如图所示，S是一个发光的小灯泡，PQ为不透光的挡板，试作出挡板右侧发光灯泡能照亮的范围。
7．在图中根据给出的反射光线OB 画出入射光线AO，并标出入射角及其度数。
8．如图所示，两平面镜相互垂直。
请根据光的反射定律，画出经过平面镜后的反射光线，并标出第二次反射后反射角的大小。
9．如图所示，三条互相平行的光线入射到凹凸不平的物体表面。
上时反射光线不平行，这就是漫反射，请画出第1条光线的反射光路图。
10．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内。
请你完成光路图。
11．根据图中给出的入射光线，画出对应的反射光线，并标出反射角及其大小。
12．根据平面镜成像特点，在图中画出物体AB 在平面镜MN 中所成的像A’B’。
13．小新和妈妈去逛超市时，通过转角处的平面镜看到了货架后的商品。
请在图中作出位于P点的小新通过平面镜看到货架后商品A的光路图。
14．按要求作图（请保留作图痕迹）。
如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）看到小射灯的像在水中B点的位置。
请你画出水面的位置和A发出的一条光线经过水面反射后进入小杰眼睛（即图中的C 点）的光路图；15．一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。
人教版八上物理专题训练（二）光的直线传播、反射、折射作图1.“坐井观天，所见甚小”。
请你在图中画出青蛙看到的井外的范围。
2.如图所示是两根标杆及它们在灯光下的影子，请在图中画出光源的位置（用点P表示），并在图中画出人在此光源下的影子（用线段EF表示）。
3.如图所示，一束光照射到平面镜上，请画出其反射光线，并标出反射角的度数。
4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
5.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
6.如图所示，两块平面镜成90∘放置，画出图示光线经两次反射的光路图。
（保留作图痕迹）7.如图所示，一束光与水平方向成60∘角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
8.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
9.如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。
10.请在图中画出三角形ABC在平面镜MN中所成的像。
11.如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像Sʹ的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
12.如图所示，请你利用平面镜成像的知识画出点光源S发出的两条光线经平面镜反射后的反射光线。
13.如图所示，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S。
（保留作图痕迹）14.如图所示，检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
15.如图所示，一束光从水中斜射向空气，请画出折射光线的大致位置。
16.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线。

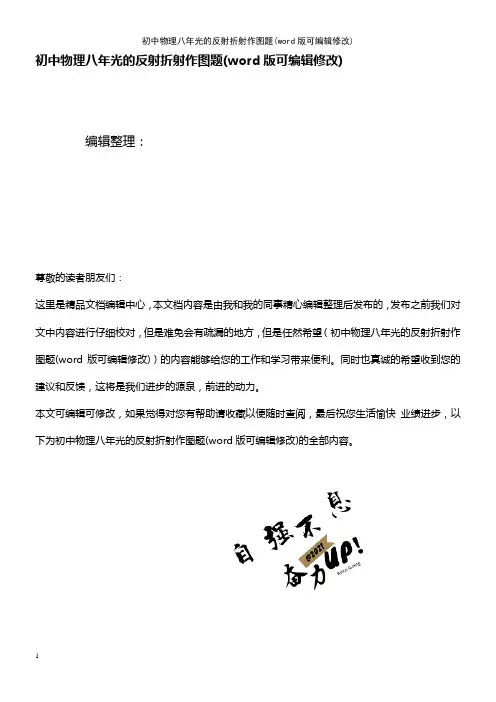

初中物理八年光的反射折射作图题(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理八年光的反射折射作图题(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理八年光的反射折射作图题(word版可编辑修改)的全部内容。
光的反射规律作图1、根据光的反射定律，在图1--（1—6）画出法线和反射光线.2、如图2，一束光斜射向水面，请作出反射光线,并标出入射光线和反射光线的夹角。
3、画出图3 —（1—2）的入射或反射光路并标出图中的反射角的大小4、光纤通信是现代通信的一种重要方式．光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端．请在图4中作出光路图，表示光纤传输光信号的原理．二、利用平面镜原理作图(已知物体AB 或物体在平面镜中的像A ’B ’作像或找物) 1、根据平面镜成像特点，在下图中画出物体AB 在平面镜MN 中的像A ’B'。
2、如图2，物体AB 放在平面镜MN 前 ,画出能看到AB 像的范围图 4图1-2图3-1图1-3图3-2图1-1图1-1图 2一、综合运用光的反射规律和平面镜原理作图1、如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S和像S′的位置，并完成光路.2。
已知下图中入射光线和反射光线的方向,画出平面镜的位置3、如下图3、A1是发光点A在平面镜MN中所成的像,试作出该发光点发出的一条光线经平面镜反射后通过B点的光路图。
（标出发光点A和入射点O的位置）.4、如下图4,光源位于A点。
问该光源发出的哪一条光线经平面镜MN反射后通过C 点?作出光路图.5、如下图5、S为平面镜MN前的一个点光源，请画出通过A点的反射光线6、如下图6，MN是平面镜，S是一个点光源，P是空间中的一点，请在图中画出由点光源 S发出的能过P点的所有光线,并且写出作图依据图6图1-1图2-1ABCD图1-2图2-2图2-37、如下图7所示，电视遥控器对着天棚也能遥控电视机。
八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。
图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。
2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。
二、光的反射4、一束光照射到平面镜上，如图所示。
请在图中画出反射光线并标出反射角的度数。
5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。
8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。
9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。
为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。
请在图乙中画出A处司机看到B处乘客的光路图。
10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。
姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。
11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
13、作出图中的折射光线。
14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。
1光学作图专题训练1一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB 的像A 1B 1。
2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。
3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹） 二、平面镜成像4、在图中作出物体在平面镜中的像。
5、如图，有一三角形物体ABC ，请作出其在平面镜中的像。
6、如图所示，光线A 、B 为光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。
7、如图所示，B 为一个发光点，A 为平面镜前的某一点，试画出由B 发出的光线被平面镜反射后，经过A 点的光路图。
8、如图所示的a ，b 是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。
10、如图所示，S 是一个发光点，S ’是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B 点的光线经过平面镜后进入人眼A 点的光路图。
12、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。
三、光的反射定律13、在图中画出入射光线AO 的反射光线OB ，并标出反射角的大小第1题 第2题 第3题 第4题 第5题 第6题 第7题 第8题 第9题第10题 第11题 第12题2S 1S B A · ·S ´· S E214、如图所示，两条光线是由同一光源S 发出经平面镜反射后形成的，请根据光的反射定律确定光源S 的位置并完成光路图．15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。
《光的直线传播、光的反射》作图专题训练范围。
（1）“井底之蛙”常用来形容“目光短浅”。
如图所示，画出井底之蛙的视野的大致1.．．夹角放置，完成光路图。
17.（）如图所示，两块平面镜成45o 范围）（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的当汽车头灯的光照射到汽车前方自行车的尾灯时可以对2 （）自行车尾灯的结构如图所示。
夜晚，司机起到明显的警示作用。
试完成图中一条光线的光路图。
．．．．1）画出如图所示的小孔成像的光行进的径迹。
（2.．．B′的光路图。
′在光屏，请画出）如图所示，小孔前有一物体（2ABABMN上所成的像A的平面镜，并将光路补充完整。
1）请在图中虚线方框内画出适当个数（8.．．．． 3. 完成下列反射光路图。
）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易29.（潜望镜。
一束光水平射入潜望镜进口，画出它经过潜望镜的光路。
《平面镜成像》作图专题训练反射后能照亮镜前多大范围。
11.（）作出图中点光源S发出的光被平面镜MN（2）作图说明图中人眼在平面镜前A点通过平面镜MN能看到外界多大范围。
4.（（标明镜面与水平方向夹角的度数）1）画出图中平面镜的位置。
M M角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的30o）要想使与水平方向成（2SAA B 位置。
（标明镜面与水平方向夹角的度数）A图中已标示了入射3小明同学借助平面镜反射灯光找到了乒乓球。
）小明的乒乓球掉到沙发下，（N N B光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
A′B′。
2. 如图所示，平面镜前有一物体AB，作出AB在镜中成的像。
C′ABC 3. 如图所示，作出物体在平面镜中成的像A′B′A A BCB C 5. 完成下列反射光路图。
4.（1）如图所示，S′是发光点S在平面镜中所成的像，请在图中再画出任意一条入射光线）如图所示，两块平面镜平行相对放置，完成光路图。
专题复习——《光的直线传播》和《光的反射》作图题类型一、点光源和它发出的至少两条光线例、室内一盏电灯通过墙上的两个小孔A、B，射出两条细小光束（1）请根据室内电灯的位置确定光束的方向。
（2）请根据光束的方向确定室内电灯的位置。
类型二、小孔成像例、画出小孔所成的像类型三、视线范围例1、画出图中井中青蛙所能看到的范围例2、AB为窗的一边，CD为窗外的物体。
（1）请在甲图中作为在室内能看见物体的C端的范围；（2）请在乙图中作出在室内能看到CD整个物体的范围；类型四、光反射——已知反射面和入射光线或反射光线，画出反射光线或入射光线，并标出入射角和反射角，读出角度例1、根据反射光线画出入射光线，并标出入射角∠α，反射角∠β。
入射角=_______ 反射角=______ 反射光线和入射反射角_______光线的夹角=_________例2、根据入射光线画出反射光线，并标出入射角∠1，反射角∠2。
反射角=______ 反射角=_______ 反射角=_______ 反射角=____入射角=______ 入射角=_______ 入射角=_______ 入射角=____类型四、光反射——已知入射光线和反射光线，画出法线并标出入射角和反射角，读出角度例、根据入射光线和反射光线的夹角，画出平面镜，标出入射角和反射角（1）类型六、平面镜旋转例、作图并计算：入射光线位置不变,若把平面镜转过100,则反射光线转过多少度？类型七、画出相应光学元件例、已知一束光的一条光线a的传播光路，请根据光的反射定律作出另一条光线b的传播光路，并在虚线框中画出相应的光学元件。
类型五、综合例1、如图A,从点光源S发出的一束光射到平面镜上,通过作图说明反射后的光线是会聚的还是发散的。
例2、在图B中作出法线和反射光线,标出入射角i和反射角r。
例3、自行车反光灯，标出光路，写出两次反射的入射角和反射角。
例4、画出路灯下自己影子的区域。
例5、竖直深井口直立着一块可绕O点转动的平面镜M，太阳光与水平面的夹角为30。
45º45ºA B AB A BCSM N MAN BA C SP《光的直线传播、光的反射》作图专题训练1.（1）“井底之蛙”常用来形容“目光短浅”。
如图所示，画出井底之蛙的视野的大致．．范围。
（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹．．。
（2）如图所示，小孔前有一物体AB ，请画出AB 在光屏MN 上所成的像A ´B ´的光路图。
3. 完成下列反射光路图。
4.（1）画出图中平面镜的位置。
（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。
（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
5. 完成下列反射光路图。
6.（1）如图所示，两块平面镜平行相对放置，完成光路图。
（2）如图所示，两块平面镜垂直放置，完成光路图。
7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。
（2）自行车尾灯的结构如图所示。
夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。
试完成图中一条光线．．．．的光路图。
8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。
9.（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。
一束光水平射入潜望镜进口，画出它经过潜望镜的光路。
《平面镜成像》作图专题训练1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。
（2）作图说明图中人眼在平面镜前A 点通过平面镜MN 能看到外界多大范围。
2. 如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ´B ´。
.《光的直线传播、光的反射》作图专题训练1. （1 ）“井底之蛙”常用来形容“目光短浅”。
如图所示，画出井底之蛙的视野的大致．．范围。
7.（ 1）如图所示，两块平面镜成45o 夹角放置，完成光路图。
（ 2 ）如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）（2 ）自行车尾灯的结构如图所示。
夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。
试完成图中一条光线 的光路图。
．．．．2. （1 ）画出如图所示的小孔成像的光行进的径迹 ．．。
（ 2 ）如图所示，小孔前有一物体AB ，请画出 AB 在光屏 MN 上所成的像 A ′B ′的光路图。
8.（1 ）请在图中虚线方框内画出适当个数的平面镜，并将光路补充完整。
3. 完成下列反射光路图。
．．．．9.（2 ）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。
一束光水平射入潜望镜进口，画出它经过潜望镜的光路。
《平面镜成像》作图专题训练1.（ 1）作出图中点光源 S 发出的光被平面镜 MN 反射后能照亮镜前多大范围。
（ 2 ）作图说明图中人眼在平面镜前A 点通过平面镜 MN 能看到外界多大范围。
4. （1 ）画出图中平面镜的位置。
（标明镜面与水平方向夹角的度数）M M（ 2 ）要想使与水平方向成 30 o 角的太阳光， 被平面镜反射后竖直照射到井底，确定图中平面镜的S位置。
（标明镜面与水平方向夹角的度数）BAA（ 3 ）小明的乒乓球掉到沙发下， 小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射NNB光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
AB ，作出 AB 在镜中成的像 A ′B ′。
2. 如图所示，平面镜前有一物体3. 如图所示，作出物体 ABC 在平面镜中成的像 A ′B ′C ′。
AABBCC5. 完成下列反射光路图。
4.（ 1）如图所示， S ′是发光点S 在平面镜中所成的像，请在图中再画出任意一条入射光线6. （1 ）如图所示，两块平面镜平行相对放置，完成光路图。
（ 2 ）如图所示，两块平面镜垂直放置，完成光路图。
和对应的反射光线。
（ 2 ）如图所示，由点光源S 发出的光经平面镜反射后，其中一条反射光线经过P 点。
请完成光路图。
（ 3 ）如图所示，画出发光点S 发出的光线经平面镜反射后过P 点的光路图。
45oba45oSabP5. 如图所示，a、b两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。
请在图中作出 S 的位置，并补画出对应的入射光线。
a SA bS6. （1 ）如图所示，平面镜上方有一竖直挡板P，AB 和 CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线，请完成光路图。
（ 2 ）如图所示，平面镜MN 前有一个发光点 S，S1是它在镜中所成的像。
当平面镜转过一个角度后，像的位置为S ，试作出平面镜的新位置M ′N′。
27. （1 ）如图中S为发光点，S′为S点在平面镜中成的虚像，试画出通过 A 点的反射光线及平面镜的位置。
（ 2 ）已知发光点S在平面镜中的像是S′，在图中作出镜面的位置及沿SA 方向的入射光线被反射后的光路。
8.（ 1）如图所示是小明家阁楼示意图，其中MN 是一面带平面镜的墙壁，S 为阁楼上一电灯，请通过作图的方法画出地板PN 上能被电灯照亮的区间。
（ 2 ）如图所示，在平面镜MN 的前方有一个发光体AB，请作出人眼在P 处看到发光体 AB 的像A′B′的光路图。
SS A《光的折射》作图专题训练1.如图所示的光发生了折射，画出对应的入射光线或折射光线的大致传播方向。
空空空空玻玻水水2.如图所示的光发生了折射，画出对应的折射光线或入射光线的大致传播方向。
空玻气璃空气空气酒精水空水气晶.3.（ 1）如图所示，OA′是光线AO的折射光线，请画出入射光线BO 的折射光线OB ′。
（2 ）图中给出了光从空气斜射入某种介质时的反射光线和折射光线，请画出入射光线。
（3 ）如图所示的是一条经水面反射后的光线，画出其入射光线的准确方向及对应的折射光线的大致方向。
MBA30o45o空气玻璃ON ′O NA′M ′4.（1 ）如图所示，光线从空气射入某种液体中，入射角为45 o ，折射角为30 o ；光线射到液体中某处水平放置的平面镜上反射，最后光线又回到空气中。
请你完成光路图。
（2 ）如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。
（ 3 ）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在 A 点，而鱼的实际位置在 B 点，如图所示。
请画出他看到鱼的光路。
眼5.（ 1）如图所示，人眼在 A 处看到 B′处有一白色鹅卵石，若从 A 处用激光手电筒的激光来照射到鹅卵石 B 上，请画出从 A 处射出的激光照到白色鹅卵石 B 上的光路图。
（2 ）如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后，经过P 点。
请在图中大致作出入射光线及其相应的折射光线。
（3 ）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点。
请在图中作出入射光线、反射光线及大致方向的折射光线。
PA S空气空气水水B′6.如图所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。
7.作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。
眼A1 .5.如图，AB、CD是某一点光源S 发出的二条入射光线，请画出它们的反射光线，标出点光源的位空气水O置，并完成光路图。
A28.（ 1）如图所示，水面上方有一发光点A1，水中另有一发光点A2。
人在空气中看到A2在水中的位置就是 A1在水中的像的位置。
画出：①A1发出的光经水面反射进入人眼的光路图；②A2发出的光进入人眼的光路图。
（ 2）画出如图所示的光线AO 经过半圆形玻璃砖折射后的光路图。
（O 为圆心）练习题1、完成下列光路图······· F F ·FFF2、在图所示的各光路图中，填上合适的透镜。
3.室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）．请根据这两条光束的方向确定室内电灯的位置．（保留作图痕迹）4..AB 、 CD 是同一光源发出经平面镜反射后的光线, 作出光源6.如下图所示，AB 是由点光源S 发出的一条入射光线，CD 是由 S 发出的另一条入射光线的反射光线，请在图中画出点光源S 的位置。
7.如图 9 示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．8.如图所示为激光液面控制仪的原理简图。
由固定激光器发出的一束激光AO 以60°的入射角射向液面，经液面反射后射到光屏上的 B 点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。
请通过作图找出 B 点的准确位置。
9.如图所示，光线 A 、 B 为点光源S 发出的两条光线经平面镜反射后的反射光线，请用作图的方法确定平面镜的位置并完成光路图.10.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反 A 、没有光射到物体上 B 、光被物体全部吸收C、光被物体全部反射 D 、物体不能发光射光线和折射光线 (大概位置 )． 4 、雨后彩虹是光的什么现象（）A 、光的直线传播现象B、光的反射现象C、光的折射现象 D 、不同色光的组合5 、下列有关光现象的描述正确的是（）11.根据图中入射光和出射光的情况在方框内填上一个适当的光学元件。
12..某校新建成一个喷水池，在池底的中央安装一只射灯。
池内无水时，射灯发出的一束光照在池壁上，在 S 点形成一个亮斑，如图11 所示。
现往池内注水，水面升至 a 位置时，站在池旁的人看到亮斑的位置在 P 点 ; 如果水面升至 b 位置时，人看到亮斑的位置在Q 点，请你用光学作图法作出P、 Q 两点。
八年级物理光学测试卷（光学）一、选择题（每小题 3 分，共48 分）1 、不能用光的直线传播来解释的现象是（）．．A 、小孔成像B、影子的形成C、日食和月食 D 、海市蜃楼2、白亮污染是都市较为普遍的一类光污染，建筑物的玻璃幕墙、釉面砖墙、磨光大理石、铝合金板等都能在白天将强烈的太阳光反射到路面上和居民的居室里，给道路交通安全和居民的工作和休息带来很大影响。
形成白亮污染的主要原因是由于光的（）A 、镜面反射B、漫反射C、折射 D 、直线传播3 、人眼看到物体是白色，是因为（）A 、日食、月食的形成是由于光的直线传播B、太阳光是由多种色光组成的C、“水中月”比天空的月亮离我们更近 D 、斜插在水中的筷子变弯折是光的反射6 、下列对光现象的解释中正确的是（）A、雨后的彩虹是由于光的反射形成的B、站在水池边能看到水中的游鱼，是由于光沿直线传播的缘故C、人向平面镜走近的过程中，人在平面镜中所成的像逐渐变大D、有些商贩在橘子上打蜡，使橘子看起来更光亮，是利用了镜面反射的道理7 、在透明玻璃杯的杯底放一枚硬币，然后倒入一些水。
把杯子端到眼睛的高度，再慢慢下移。
当杯子下移到某一位置时，如图所示，可以看到大、小两枚硬币。
以下对这一现象解释合理的是（）A 、“大、小硬币”都是由于光的反射形成的B、“大、小硬币”都是由于光的折射形成的C、“大硬币”是由于光的反射形成的，“小硬币”是由于光的折射形成的D、“大硬币”是由于光的折射形成，“小硬币”是由于光的反射形成.8 、下面列举的各种现象中，属于光沿直线传播的现象是（）（）A、约 28 厘米B、约 14 厘米C、大于 28 厘米 D 、小于28 厘米A 、看到插入水中的铅笔弯折B、平静的水面映出一轮明月14 、在研究凸透镜成像的实验中，蜡烛由远处向凸透镜焦点靠近的过程中小丽观察并记录了像在光C、小丽对着镜子练习舞蹈 D 、在阳光的照射下，地上有树的影子屏上的变化情况，其中错误的是（）．．9 、如图是两个人看物体时的光路图，要在视网膜上成清晰的像，则（） A 、像不断变大 B 、像始终是实像C、像始终是倒立的 D 、像先变小后变大A 、甲需配戴的眼镜是凸透镜B、乙需配戴的眼镜是凹透镜15 、小明在做“探究凸透镜成像规律”的实验时，将一支点燃的蜡烛放在凸透镜前20cm 处，C、甲需配戴的眼镜是近视镜 D 、乙需配戴的眼镜是近视镜他在透镜另一侧的光屏上观察到了缩小的像。
小明将光屏从光具座上取下，把这支点燃的蜡10 、下列现象属于光的折射现象的是（）烛置于原来的光屏处，则此时蜡烛通过这个凸透镜所成像的性质是（）A 、路灯下行走的人，出现人影相随B、清澈的游泳池底，看起来变浅了 A 、倒立等大的实像B、正立放大的虚像C、倒立缩小的实像D、倒立放大的实像C、在碧波荡漾的湖面上，可以看到湖上游船的“倒影”16 、小明用焦距为10cm 的放大镜去观察邮票．想看清楚邮票上的细微之处，这时放大镜与邮D 、饭店墙壁上装一面大镜子，使人有增大空间的感觉票间的距离应（）A 、l0cm B、略小于 10cm C、大于 10cm D 、在 l0cm 与 20cm11 、下列光学仪器中通常用来成放大实像的是（）之间A 、照相机B、放大镜C、幻灯机 D 、平面镜二、填空题（每空 2 分，共20 分）12 集体照像时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应17 、激光笔发出的光射到平面镜上，入射角为30 0，则入射光线与反射光线的夹角为。
