百分表吊表测量方法

百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

内径百分表测量方法及表盘读数方法测量方法：1、使用内径量表时，一手拿住表杆绝热套，另一手托住表杆下部靠近测杆的部位。

2、测量时，使内径量表的测杆与孔径轴线保持垂直，才能测量准确。

沿内径量表的测杆方向摆动表杆，使圆表盘指针指示到最小数字即圆表盘指针顺时针偏转的终点时，表示测杆已垂直于孔径轴线。

内径百分表-使用方法内径百分表使用内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必须先进行组合和校对零位。

组合时，将百分表装入连杆内，使小指针指在0～1的位置上，长针和连杆轴线重合，刻度盘上的字应垂直向下，以便于测量时观察，装好后应予紧固。

粗加工时，最好先用游标卡尺或内卡钳测量。

因内径百分表同其它精密量具一样属贵重仪器，其好坏与精确直接影响到工件的加工精度和其使用寿命。

粗加工时工件加工表面粗糙不平而测量不准确，也使测头易磨损。

因此，须加以爱护和保养，精加工时再进行测量。

测量前应根据被测孔径大小用外径百分尺调整好尺寸后才能使用。

在调整尺寸时，正确选用可换测头的长度及其伸出距离，应使被测尺寸在活动测头总移动量的中间位置。

测量时，连杆中心线应与工件中心线平行，不得歪斜，同时应在圆周上多测几个点，找出孔径的实际尺寸，看是否在公差范围以内。

内径百分表测量孔径是一种相对的测量方法。

测量前应根据被测孔径的尺寸大小，在千分尺或环规上调整好尺寸后才能进行测量。

所以在内径百分表上的数值是被测孔径尺寸与标准孔径尺寸之差。

它的测量范围分为：10～18、18～35、35～50、50～100、100～160、160～250、250～450。

读数1、百分表圆表盘刻度为100，长指针在圆表盘上转动一格为0.01毫米，转动一圈为1毫米；小指针偏动一格为1毫米。

2、测量时，当圆表盘指针顺时针方向离开“0”位，表示被测实际孔径小于标准孔径，它是标准孔径与表针离开“0”位格数的差；当圆表盘指针逆时针方向离开“0”位，表示被测实际孔径大于标准孔径，它是标准孔径与表针离开“0”位格数之和。

百分表的使用方法及读数
百分表是一种实用工具，它可以用来快速测量长度、宽度、深度等物体中的位置或尺寸。

它一般由两个部分组成，百分尺和百分表主体。

它们之间具有特定的相对关系，可以实现精确测量。

百分表由内层刻度和外层刻度组成，它们以特定比例移动，可以测量有精度的尺寸。

百分表的使用方法：
1.将百分表内层刻度调节到0；
2.通过百分尺将要测量的尺寸的两个边界知道，并根据百分表的特定比例移动百分表外层刻度，测量相应的尺寸；
3.特别注意，要准确测量自身物体尺寸，需要将外层刻度和内层刻度精确对齐；
4.根据百分表测量结果，可以快速有效地测量物体的尺寸。

百分表的读数：
百分表的读数也是非常重要的，它是测量测量结果的依据。

百分表的读数分为双重读数和单重读数。

双重读数是测量的最小长度单位，单重读数是测量的最大长度单位。

双重读数一般是用小数，单重读数一般是用整数表示。

比如，百分表外层刻度由20开始，测量的最小
长度单位是百分之一，测量结果为20.5，这个数字由20和0.5组成，20表示单重读数，0.5表示双重读数。

以上就是百分表的使用方法和读数的具体内容，百分表的使用非常方便，十分实用，让测量变得精准、快捷，为企业生产制造提供了
强有力的保障。

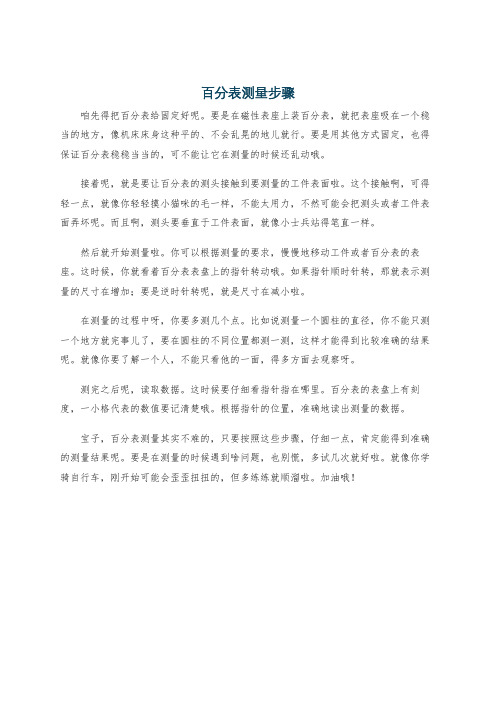

百分表测量步骤
咱先得把百分表给固定好呢。

要是在磁性表座上装百分表，就把表座吸在一个稳当的地方，像机床床身这种平的、不会乱晃的地儿就行。

要是用其他方式固定，也得保证百分表稳稳当当的，可不能让它在测量的时候还乱动哦。

接着呢，就是要让百分表的测头接触到要测量的工件表面啦。

这个接触啊，可得轻一点，就像你轻轻摸小猫咪的毛一样，不能太用力，不然可能会把测头或者工件表面弄坏呢。

而且啊，测头要垂直于工件表面，就像小士兵站得笔直一样。

然后就开始测量啦。

你可以根据测量的要求，慢慢地移动工件或者百分表的表座。

这时候，你就看着百分表表盘上的指针转动哦。

如果指针顺时针转，那就表示测量的尺寸在增加；要是逆时针转呢，就是尺寸在减小啦。

在测量的过程中呀，你要多测几个点。

比如说测量一个圆柱的直径，你不能只测一个地方就完事儿了，要在圆柱的不同位置都测一测，这样才能得到比较准确的结果呢。

就像你要了解一个人，不能只看他的一面，得多方面去观察呀。

测完之后呢，读取数据。

这时候要仔细看指针指在哪里。

百分表的表盘上有刻度，一小格代表的数值要记清楚哦。

根据指针的位置，准确地读出测量的数据。

宝子，百分表测量其实不难的，只要按照这些步骤，仔细一点，肯定能得到准确的测量结果呢。

要是在测量的时候遇到啥问题，也别慌，多试几次就好啦。

就像你学骑自行车，刚开始可能会歪歪扭扭的，但多练练就顺溜啦。

加油哦！。

百分表使用方法由于千分表的读数精度比百分表高,所以百分表适用于尺寸精度为IT６~IT８级零件的校正和检验；千分表则适用于尺寸精度为IＴ5～ＩT７级零件的校正和检验。

百分表和千分表按其制造精度，可分为0级、1级、2级三种,0级精度较高．使用时,应按照零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围。

ﻫ使用百分表和千分表时，必须注意以下几点;1、使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有任何轧卡现象,且每次放松后,指针能回复到原来的刻度位置。

ﻫ２、使用百分表或千分表时，必须把它固定在可靠的夹持架上(如固定在万能表架或磁性表座上，图1所示),夹持架要安放平稳，免使测量结果不准确或摔坏百分表。

ﻫ用夹持百分表的套筒来固定百分表时，夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。

图1安装在专用夹持架上的百分表3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面。

图２所示。

即使测量杆的轴线与被测量尺寸的方向一致,否则将使测量杆活动不灵活或使测量结果不准确．图2 百分表安装方法4、测量时,不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下,免得损坏百分表和千分表的机件而失去精度。

因此,用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。

5、用百分表校正或测量零件时,如图3所示.应当使测量杆有一定的初始测力。

即在测量头与零件表面接触时,测量杆应有0。

3~1mm的压缩量(千分表可小一点，有0。

1mm即可),使指针转过半圈左右,然后转动表圈，使表盘的零位刻线对准指针。

轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。

当指针的零位稳定后,再开始测量或校正零件的工作。

如果是校正零件,此时开始改变零件的相对位置,读出指针的偏摆值，就是零件安装的偏差数值。
