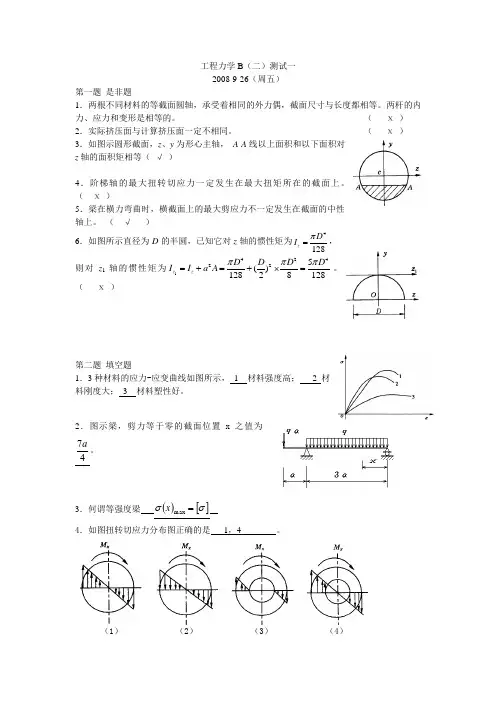

工程力学B （二）测试一 2008-9-26（周五）第一题 是非题1．两根不同材料的等截面圆轴，承受着相同的外力偶，截面尺寸与长度都相等。
两杆的内力、应力和变形是相等的。
（ ⅹ ） 2．实际挤压面与计算挤压面一定不相同。
（ ⅹ ）3．如图示圆形截面，z 、y 为形心主轴， A -A 线以上面积和以下面积对z 轴的面积矩相等（ √ ）4．阶梯轴的最大扭转切应力一定发生在最大扭矩所在的截面上。
（ ⅹ ）5．梁在横力弯曲时，横截面上的最大剪应力不一定发生在截面的中性轴上。
（ √ ）6．如图所示直径为D 的半圆，已知它对z 轴的惯性矩为4128z D I π=，则对z 1轴的惯性矩为1424225()12828128z z D D D D I I a A πππ=+=+⨯=。
（ ⅹ ）第二题 填空题1．3种材料的应力-应变曲线如图所示， 1 材料强度高； 2 材料刚度大； 3 材料塑性好。
2．图示梁，剪力等于零的截面位置x 之值为47a 。
3．何谓等强度梁 ()[]σσ=max x4．如图扭转切应力分布图正确的是 1，4 。
（1） （2） （3） （4）5. 任意截面形状的等直梁在纯弯曲条件下，中性轴的位置 通过形心 。
6．铸铁梁的荷载及横截面形状如图所示。
若荷载不变，但将T 形横截面倒置，否 填（是、否）合理。
7．在图中画出如图所示构件的剪切面和挤压面。
第三题、选择题1．设计钢梁时，宜采用中性轴为（A ）的截面；设计铸铁梁时，宜采用中性轴为（B. ）的截面。
A. 对称轴B. 偏于受拉边的非对称轴C. 偏于受压边的非对称轴D. 对称或非对称轴 2．对于相同横截面积，同一梁采用下列何种截面，其强度最高。
（B.）3． 梁拟用图示两种方式搁置，则两种情况下的最大应力之比b a )/()(max max σσ为：（A ） （A ）1/4；（B ）1/16；（C ）1/64；（D ）16。
4．图示梁的材料为铸铁，截面形式有四种如图，合理的截面形状为 （D ）5． 如图所示的悬臂梁，自由端受力偶M 的作用，梁中性层上正应力σ及切应力τ有四种答案：（C ） （A ） 0,0=≠τσ； （B ）,0≠=τσ； （C ）,0==τσ； （D ）,0≠=τσ；第四题 计算题1． 已知[σ]=160MPa ，试确定图示箱式截面梁的许用载荷q 。
12秋学期《工程制图》在线作业1试卷总分：100 测试时间：--一、单选题（共10道试题，共50分。
）1.断裂处边界线应用（）绘制。
A. 细实线B. 波浪线C. 点画线D. 虚线满分：5分2.剖切符号应用（）绘制。
A. 细实线B. 粗实线C. 点画线D. 虚线满分：5分3.水平投影平行OX轴，侧面投影平行OZ轴，正面投影反映实长和实形，则此直线为（）。
A. 水平线B. 正平线C. 侧平线满分：5分4.与三个投影面倾斜的直线，称为（）。
A. 平行线B. 垂直线C. 一般位置直线满分：5分5.截平面通过圆锥顶点，截交线的形状为（）。
A. 圆B. 相交两直线C. 椭圆满分：5分6.截平面与圆柱轴线垂直，截交线的形状为（）。
A. 一对平行线B. 圆C. 椭圆满分：5分7.点的正面投影和（）的连线垂直OX轴。
A. 水平投影B. 侧面投影满分：5分8.在三面投影体系中，Y坐标值大小反映两点的（）位置。
A. 前后B. 左右C. 上下满分：5分9.正面投影平行OZ轴，水平投影平行OYH轴，侧面投影反映实长和实形，则此直线为（）。
A. 水平线B. 正平线C. 侧平线满分：5分10.点的水平投影到OX轴的距离等于（）到OZ轴的距离。
A. 正面投影B. 侧面投影满分：5分二、判断题（共10道试题，共50分。
）1.断面图：假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，并画上剖面符号。
A. 错误B. 正确满分：5分2.尺寸界线用粗实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。
A. 错误B. 正确满分：5分3.角度数字一律写成水平方向，一般注写在尺寸线的中断处，必要时注写在尺寸线上方或外面。
A. 错误B. 正确满分：5分4.正投影的积聚性是当直线或平面垂直于投影面时，直线的投影积聚为一点，平面的投影积聚为一直线。
A. 错误B. 正确满分：5分5.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
工程力学本科试题及答案一、选择题（每题5分，共40分）1. 在下列关于力的说法中，正确的是（）A. 力是矢量，有大小和方向，但没有作用点B. 力是标量，只有大小，没有方向C. 力是矢量，有大小和方向，作用点在力的作用线上D. 力是标量，只有大小，作用点在力的作用线上答案：C2. 在平面汇交力系中，力的分解方法通常有（）A. 正交分解法B. 平行四边形法C. 力的三角形法D. A、B和C都是答案：D3. 下列关于力矩的说法中，正确的是（）A. 力矩是标量，没有方向B. 力矩是矢量，有大小和方向C. 力矩是矢量，只有大小D. 力矩是标量，只有方向答案：B4. 在下列关于约束的说法中，错误的是（）A. 约束是限制物体运动的条件B. 约束可以是主动约束，也可以是被动约束C. 约束可以是固定约束，也可以是移动约束D. 约束不能是力的作用答案：D5. 下列关于静定和超静定结构的说法中，正确的是（）A. 静定结构的未知反力个数等于约束个数B. 超静定结构的未知反力个数小于约束个数C. 静定结构的未知反力个数小于约束个数D. 超静定结构的未知反力个数等于约束个数答案：A6. 在下列关于应力与应变的关系中，正确的是（）A. 应力与应变成正比B. 应力与应变成反比C. 应力与应变无关D. 应力与应变成非线性关系答案：A7. 下列关于材料力学性能的说法中，错误的是（）A. 弹性模量越大，材料越硬B. 泊松比越大，材料越脆C. 延伸率越大，材料塑性越好D. 断面收缩率越大，材料韧性越好答案：B8. 在下列关于梁的弯曲的说法中，正确的是（）A. 梁的弯曲应力与梁的长度成正比B. 梁的弯曲应力与梁的截面惯性矩成反比C. 梁的弯曲应力与梁的弹性模量无关D. 梁的弯曲应力与梁的截面形状无关答案：B二、填空题（每题10分，共40分）9. 平面汇交力系中，力的分解方法有__________和__________。
答案：正交分解法、平行四边形法10. 材料力学性能指标主要有__________、__________、__________和__________。
