电源基础知识
电源的主要功能是将哪种形式的能量转换为电能?
A. 化学能
B. 热能
C. 机械能
D. 其他形式的能量(如光能、声能等,但非主要)
在电路中,电源的作用类似于什么?
A. 水泵在供水系统中的作用
B. 电阻器限制电流的作用
C. 电容器储存电荷的作用
D. 开关控制电路的通断作用
直流电源(DC)与交流电源(AC)的主要区别是什么?
A. 直流电源提供的电压方向不变,而交流电源提供的电压方向周期性变化
B. 直流电源提供的电流大小不变,而交流电源提供的电流大小周期性变化
C. 直流电源适用于所有电子设备,而交流电源只适用于部分设备
D. 交流电源比直流电源更安全
下列哪项不是电源的常见类型?
A. 线性电源
B. 开关电源
C. 变压器(直接作为电源类型)
D. 电池
电源的效率是指什么?
A. 电源输出功率与输入功率之比
B. 电源输出电压与输入电压之比
C. 电源输出电流与输入电流之比
D. 电源的工作时间与总时间之比
在选择电源时,下列哪项参数通常不是主要考虑因素?
A. 输出电压和电流
B. 电源的效率
C. 电源的重量和体积(除非特定应用)
D. 电源的制造日期
电源的纹波和噪声主要影响电路的哪个方面?
A. 稳定性
B. 安全性
C. 功耗
D. 电磁兼容性(EMC)
下列关于电源保护的说法中,哪项是不正确的?
A. 过流保护可以防止电源因输出电流过大而损坏
B. 过压保护可以防止电源因输出电压过高而损坏
C. 短路保护可以防止电源因输出端短路而损坏
D. 所有电源都内置了完善的保护功能,无需外部保护电路。
电源基础知识系列学习一、了解电阻的分类及特性电阻是最基本的电子元器件之一,它在电源中的应用和其他场合中的应用没有太多的区别,所以考虑的问题点也基本上一样。
但为了设计好一个电源,我们有必要掌握对电阻各种类型和特性。
碳膜电阻“碳膜复合”电阻最初是用固体复合材料制成的,但现在采用更多的是在绝缘芯上使用沉积碳膜制成。
电阻值范围可以从小于1Ω到大于10MΩ,承受的功率水平也可以1/8~5W。
碳是一种良好的导电体,将它与诸如陶瓷之类的非导电材料混合时,可以制成各种阻值的电阻,这些电阻稳定性好,成本低。
随着半导体集成度的提高,半导体厂商也倾向于将更多的电阻加入到集成电路中,尽管这使电阻的使用数量在减少,但电子电路中电阻还是普遍在的。
并且,在一些需要编程电压大小、进行阈值设定和增益调节的模拟电路中,它们仍然十分关键。
现在随着生产自动化的普及,为了与自动化表面贴装生产技术(SMT)兼容,电阻通常更多的是以更小的贴片(SMD)形式制造的。
金属膜电阻电阻也可以通过真空沉积,将各种金属以圆柱或片状形式沉积在陶瓷基底上制成金属膜电阻。
这种技术比碳复合材料制造的电阻呈现更高的稳定性更高的精度、更低的噪音和温度系数,但是成本却要高出碳膜技术不少。
并且阻值可以在制造过程中进行激光微调,达到0.1%的精度等级,而温度系数范围可以在5~25ppm/℃(1ppm,即为百万分之一)。
其他类型电阻对于大功率、大电流的电源,会用到各种材料和封装形式的绕线电阻。
这些电阻在电源中的一个常见应用是作为电流分流器,它们的阻值非常低。
用于获得较小压降(通常低于100mV)来间接测量电流。
用绕线形成电阻有可能引入寄生串联电感,这会对具有快速变化的电流产生负面影响,如产生干扰或是导致测量不准确,然而,可以利用双向绕线寄生电感相互抵消的原理,双向绕线电阻可以很大程度上消除这种影响。
如果需要非常低阻值的电阻时,可以利用印刷电路板(PCB)中铜箔走线阻抗构成电阻,但是设计时必须考虑到铜很大的正温度系数,铜箔走线的电流处理能力也存在相同的缺陷。

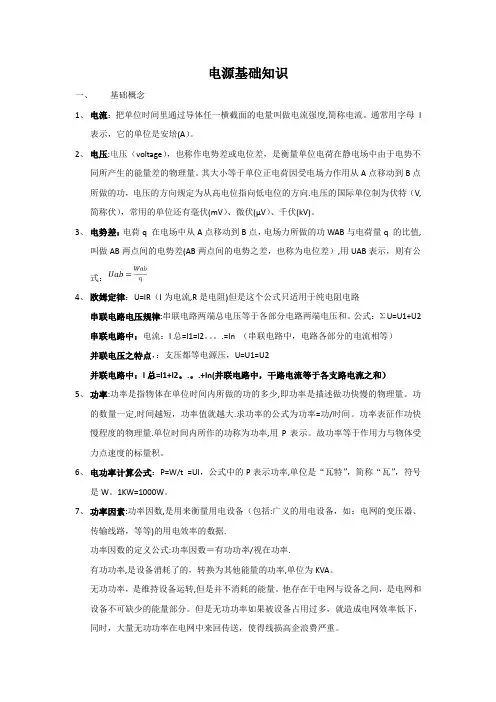

电源基础知识一、基础概念1、电流:把单位时间里通过导体任一横截面的电量叫做电流强度,简称电流。
通常用字母I表示,它的单位是安培(A)。
2、电压:电压(voltage),也称作电势差或电位差,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功,电压的方向规定为从高电位指向低电位的方向.电压的国际单位制为伏特(V,简称伏),常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)。
3、电势差:电荷q 在电场中从A点移动到B点,电场力所做的功WAB与电荷量q 的比值,叫做AB两点间的电势差(AB两点间的电势之差,也称为电位差),用UAB表示,则有公式:4、欧姆定律:U=IR(I为电流,R是电阻)但是这个公式只适用于纯电阻电路串联电路电压规律:串联电路两端总电压等于各部分电路两端电压和。
公式:ΣU=U1+U2 串联电路中:电流:I总=I1=I2。
.=In (串联电路中,电路各部分的电流相等)并联电压之特点,:支压都等电源压,U=U1=U2并联电路中:I总=I1+I2。
.。
.+In(并联电路中,干路电流等于各支路电流之和)5、功率:功率是指物体在单位时间内所做的功的多少,即功率是描述做功快慢的物理量。
功的数量一定,时间越短,功率值就越大.求功率的公式为功率=功/时间。
功率表征作功快慢程度的物理量.单位时间内所作的功称为功率,用P表示。
故功率等于作用力与物体受力点速度的标量积。
6、电功率计算公式:P=W/t =UI,公式中的P表示功率,单位是“瓦特”,简称“瓦”,符号是W。
1KW=1000W。
7、功率因素:功率因数,是用来衡量用电设备(包括:广义的用电设备,如:电网的变压器、传输线路,等等)的用电效率的数据.功率因数的定义公式:功率因数=有功功率/视在功率.有功功率,是设备消耗了的,转换为其他能量的功率,单位为KVA。
无功功率,是维持设备运转,但是并不消耗的能量。
电源基础必学知识点1. 电源的基本概念:电源是将其他形式的能量(如机械能、化学能、太阳能等)转化为电能的设备或装置。
它提供电流和电压,用于驱动各种电子设备和系统。
2. 直流电源和交流电源:根据输出电流的波形,电源可以分为直流电源和交流电源。
直流电源输出的电流波形为直流(稳定的电压值),而交流电源输出的电流波形为交替变化的正负半周期。
3. 电源的电压与电流:电源的电压是指电源输出的电压大小,单位为伏特(V)。
电源的电流是指电源输出的电流大小,单位为安培(A)。
4. 电源的效率:电源的效率是指电源输出的电能与输入的能量之间的比率。
通常用百分比表示,效率越高,电源的能量转化效率越高。
5. 电源的稳定性:电源的稳定性指的是在负载变化、输入电压变化等情况下,输出的电压和电流能否保持稳定。
稳定性好的电源能够在负载变化或输入电压波动时保持输出电压和电流的稳定性。
6. 电源的输出功率:电源的输出功率是指电源输出的电能的大小,单位为瓦特(W)。
输出功率越大,电源能够驱动的负载越大。
7. 电源的保护功能:优质电源设备通常具备多种保护功能,如过流保护、过压保护、欠压保护、短路保护等。
这些保护功能能够保护电源和负载设备免受损害。
8. 电源的类型:常见的电源类型包括线性电源和开关电源。
线性电源通过变压器将输入的交流电压降压后,经过整流滤波等处理得到稳定的直流电压。
开关电源则通过开关电源电路的控制,将输入的交流电压转换为直流电压。
9. 电源的选择:根据具体需求,选择适合的电源是很重要的。
考虑的因素包括输出功率、稳定性、效率、保护功能、成本等。
10. 电源的应用:电源广泛应用于各种电子设备和系统中,如计算机、通信设备、工业设备、家用电器等。
具体应用的电源类型和参数要根据具体需求来确定。
基础电源知识点总结电源是电子设备的核心组成部分,其作用是将输入电压转换为所需电压、电流的输出,供给电子器件正常工作。
一个好的电源系统能够确保电子器件的稳定工作,同时也能提高整个系统的效率和可靠性。
本文将重点总结基础电源知识,包括电源的工作原理、常见类型、特点、以及在电子产品中的应用。
一、电源的工作原理电源的工作原理主要包括输入、变换、输出三个环节。
1. 输入电源的输入是指将外部交流电源或者直流电源输入到电源系统中。
在输入环节,电源需要对输入电压进行稳压、滤波等处理,以确保电源系统的正常工作。
2. 变换变换是电源的核心环节,主要包括变压器、整流器、滤波器和稳压器。
在这个过程中,输入电压会经过变压器的变压、整流器的整流、滤波器的滤波以及稳压器的稳压,最终得到稳定的输出电压和电流。
3. 输出电源的输出是指输出到电子器件的电压和电流。
输出电压需要满足电子器件的工作要求,输出电流则需要满足电子器件的工作功率需求。
同时也需要对输出电压和电流进行过载保护、短路保护等处理,以确保电子器件的安全工作。
二、电源的类型与特点根据输入电压的不同,电源可以分为交流电源和直流电源;根据输出电压、电流的不同,电源可以分为稳压电源、开关电源、线性电源等。
不同类型的电源具有不同的特点和适用场景。
1. 交流电源交流电源输入电压范围广,适用于家庭、工业等场景;工作原理简单,但输出电压波动较大,需要额外的稳压电路进行处理。
2. 直流电源直流电源输出电压稳定,适用于电子产品等场景;可直接驱动电子器件工作,但成本相对较高,体积较大。
3. 稳压电源稳压电源能够提供稳定、可调的输出电压和电流,适用于对电源质量要求较高的场景;可以通过电压调节器和电流限制器等电路进行控制,但效率较低。
4. 开关电源开关电源采用开关管进行开关控制,可以实现高效率、高精度的电源输出;但开关电源的电磁干扰和电压波动较大,需要在设计和布线上加以注意。
5. 线性电源线性电源原理简单,输出电压稳定,但效率较低,适用于对输出电压精度要求较高的场景。

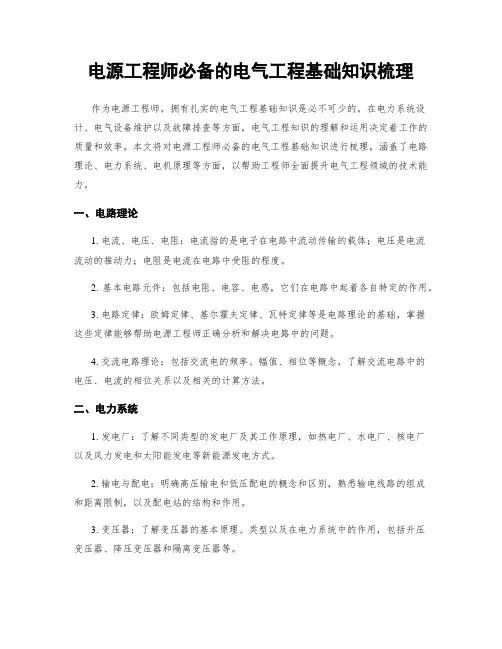

电源工程师必备的电气工程基础知识梳理作为电源工程师,拥有扎实的电气工程基础知识是必不可少的。
在电力系统设计、电气设备维护以及故障排查等方面,电气工程知识的理解和运用决定着工作的质量和效率。
本文将对电源工程师必备的电气工程基础知识进行梳理,涵盖了电路理论、电力系统、电机原理等方面,以帮助工程师全面提升电气工程领域的技术能力。
一、电路理论1. 电流、电压、电阻:电流指的是电子在电路中流动传输的载体;电压是电流流动的推动力;电阻是电流在电路中受阻的程度。
2. 基本电路元件:包括电阻、电容、电感,它们在电路中起着各自特定的作用。
3. 电路定律:欧姆定律、基尔霍夫定律、瓦特定律等是电路理论的基础,掌握这些定律能够帮助电源工程师正确分析和解决电路中的问题。
4. 交流电路理论:包括交流电的频率、幅值、相位等概念,了解交流电路中的电压、电流的相位关系以及相关的计算方法。
二、电力系统1. 发电厂:了解不同类型的发电厂及其工作原理,如热电厂、水电厂、核电厂以及风力发电和太阳能发电等新能源发电方式。
2. 输电与配电:明确高压输电和低压配电的概念和区别,熟悉输电线路的组成和距离限制,以及配电站的结构和作用。
3. 变压器:了解变压器的基本原理、类型以及在电力系统中的作用,包括升压变压器、降压变压器和隔离变压器等。
4. 电力负荷:掌握电力负荷的分类和计算方法,了解负荷与供电能力之间的平衡关系,以便进行系统设计和运行优化。
三、电机原理1. 电机分类:了解不同类型的电机,如直流电机、交流电机、同步电机和异步电机等,以及它们在不同领域的应用。
2. 电机工作原理:掌握电机的构造与工作原理,理解电机转矩、效率、启动、制动等基本概念,以便进行电机选型和故障诊断。
3. 调速与控制:了解电机的调速方法和控制技术,包括电压调速、电流调速、频率调速以及如何应用与实现。
四、保护与安全1. 电气安全:了解电气安全的重要性,熟悉安全用电的基本原则和措施,包括接地保护、过载保护、漏电保护等,以确保电源工程的安全稳定运行。

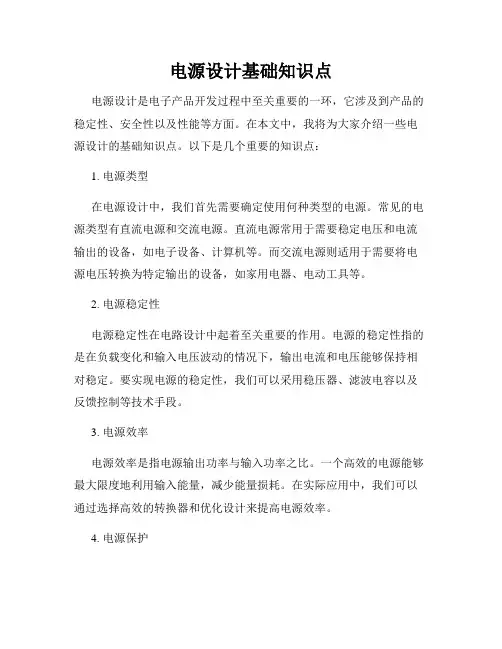

电源设计基础知识点电源设计是电子产品开发过程中至关重要的一环,它涉及到产品的稳定性、安全性以及性能等方面。
在本文中,我将为大家介绍一些电源设计的基础知识点。
以下是几个重要的知识点:1. 电源类型在电源设计中,我们首先需要确定使用何种类型的电源。
常见的电源类型有直流电源和交流电源。
直流电源常用于需要稳定电压和电流输出的设备,如电子设备、计算机等。
而交流电源则适用于需要将电源电压转换为特定输出的设备,如家用电器、电动工具等。
2. 电源稳定性电源稳定性在电路设计中起着至关重要的作用。
电源的稳定性指的是在负载变化和输入电压波动的情况下,输出电流和电压能够保持相对稳定。
要实现电源的稳定性,我们可以采用稳压器、滤波电容以及反馈控制等技术手段。
3. 电源效率电源效率是指电源输出功率与输入功率之比。
一个高效的电源能够最大限度地利用输入能量,减少能量损耗。
在实际应用中,我们可以通过选择高效的转换器和优化设计来提高电源效率。
4. 电源保护电源保护是为了保证电路和设备的安全性而采取的一些措施。
常见的电源保护措施包括过流保护、过压保护、过热保护以及短路保护等。
这些保护措施可以有效地避免电路出现故障和设备损坏。
5. 电源噪声电源噪声是指电源输出中存在的波动和干扰。
电源噪声会对电子设备的正常运行产生负面影响,因此需要进行相应的抑制措施。
常见的抑制手段包括滤波器、隔离器和屏蔽等。
6. 电源管理电源管理是指对电源进行控制和监测,以实现更高效能和更智能化的管理。
电源管理可以通过软件或硬件实现,其中包括供电开关、睡眠模式和节能模式等功能。
7. 电源测试电源设计完成后,需要进行相应的测试以确保其性能和稳定性。
常见的电源测试项目包括输出电压波动测试、负载跟随能力测试以及温度升高测试等。
通过这些测试,可以评估电源设计的可靠性和性能。
以上是一些电源设计的基础知识点,掌握这些知识能够帮助我们更好地进行电源设计和优化。
电源设计虽然复杂,但通过不断学习和实践,相信大家能够掌握相关技术,设计出稳定可靠的电源系统。
