LED电源基础知识培训

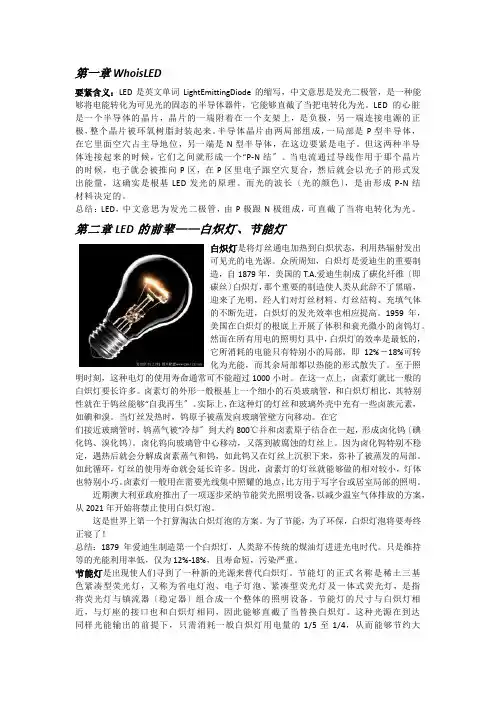

第一章WhoisLED要紧含义：LED是英文单词LightEmittingDiode的缩写，中文意思是发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它能够直截了当把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附着在一个支架上，是负极，另一端连接电源的正极，整个晶片被环氧树脂封装起来。

半导体晶片由两局部组成，一局部是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边要紧是电子。

但这两种半导体连接起来的时候，它们之间就形成一个“P-N结〞。

当电流通过导线作用于那个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这确实是根基LED发光的原理。

而光的波长〔光的颜色〕，是由形成P-N结材料决定的。

总结：LED，中文意思为发光二极管，由P极跟N极组成，可直截了当将电转化为光。

第二章LED的前辈——白炽灯、节能灯白炽灯是将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源。

众所周知，白炽灯是爱迪生的重要制造，自1879年，美国的T.A.爱迪生制成了碳化纤维〔即碳丝〕白炽灯，那个重要的制造使人类从此辞不了黑暗，迎来了光明，经人们对灯丝材料、灯丝结构、充填气体的不断先进，白炽灯的发光效率也相应提高。

1959年，美国在白炽灯的根底上开展了体积和衰光微小的卤钨灯。

然而在所有用电的照明灯具中，白炽灯的效率是最低的，它所消耗的电能只有特别小的局部，即12%－18%可转化为光能，而其余局部都以热能的形式散失了。

至于照明时刻，这种电灯的使用寿命通常可不能超过1000小时。

在这一点上，卤素灯就比一般的白炽灯要长许多。

卤素灯的外形一般根基上一个细小的石英玻璃管，和白炽灯相比，其特别性就在于钨丝能够“自我再生〞。

实际上，在这种灯的灯丝和玻璃外壳中充有一些卤族元素，如碘和溴。

当灯丝发热时，钨原子被蒸发向玻璃管壁方向移动。

在它们接近玻璃管时，钨蒸气被“冷却〞到大约800℃并和卤素原子结合在一起，形成卤化钨〔碘化钨、溴化钨〕。

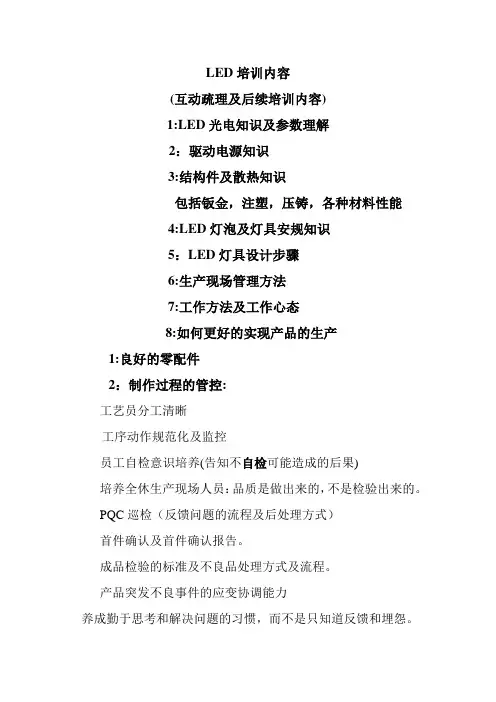

LED培训内容(互动疏理及后续培训内容)1:LED光电知识及参数理解2：驱动电源知识3:结构件及散热知识包括钣金，注塑，压铸，各种材料性能4:LED灯泡及灯具安规知识5：LED灯具设计步骤6:生产现场管理方法7:工作方法及工作心态8:如何更好的实现产品的生产1:良好的零配件2：制作过程的管控:工艺员分工清晰工序动作规范化及监控员工自检意识培养(告知不自检可能造成的后果)培养全休生产现场人员：品质是做出来的，不是检验出来的。

PQC巡检（反馈问题的流程及后处理方式）首件确认及首件确认报告。

成品检验的标准及不良品处理方式及流程。

产品突发不良事件的应变协调能力养成勤于思考和解决问题的习惯，而不是只知道反馈和埋怨。

3：大货生产后改良的跟踪。

细节决定成败：细节改良意识培养改良时间的跟踪及反馈下批大货注意改良状况的责任人4：试流是产品实现量产的关键。

1、可以将工艺人员所设计的工艺流程应用到实际生产中，检查是否合理，是否是最佳的；2再次验证所有工装治具是否可以达到量产使用的需求（包括数量，使用性能方面），也是培训作业员如何生产这些产品的最佳时机；3、可以安排生产这些产品所需要的作业员，及所做的相应工序。

试流过程必须有初版的作业标准书亮出来参考，试流完成后必须将所有的作业标准书都完善出来，以备量产使用。

现在谈谈产品可以达到量产，需要注意的一些问题。

首先是产品在要生产的前一天必须将所有的物料准备齐全，（包括所预估的不良率），物料的质量是OK，确定其物料是否有新旧的物料区分。

将所需的物料统一放到一个区域。

预防工装治具都摆好，人员也安排好，才知道说缺物料，或者说物料的质量不行，或者是说新旧物料混到一块还不清楚，导致生产暂时或者要临时更换机种，这样会搞得手忙脚乱，浪费时间。

一种产品生产的每一道工序，每一个步骤的人员必须是固定的，不可随意更换，如果实在是需要换人的花，必须做相应的培训和指导。

每个人在都必须配戴好相应的保护装置，比如说静电环，手套等等，没有作业员都要自检的心态，就是在做本工序的时候，检查一下上一道工序是都做好，或者是漏做，这个就是所谓的人人品检的道理。

led基础知识培训手册一、LED概述LED，即发光二极管，是一种固态的半导体器件，能够直接将电能转化为光能。

其基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用。

LED的抗震性能好，寿命长，色彩丰富，节能环保。

二、LED的发光原理LED的发光原理是基于半导体材料中的电子和空穴对的复合。

当电流通过LED时，电子和空穴对在半导体材料中相遇并复合，释放出能量，以光的形式表现出来。

LED的发光颜色取决于其使用的半导体材料和制造工艺。

三、LED的应用领域1. 显示器：LED显示器具有高亮度、长寿命、低能耗等优点，广泛应用于各种显示设备，如电视、电脑显示器、手机屏幕等。

2. 照明：LED灯具有高效、节能、环保等优点，广泛应用于室内外照明、舞台灯光等领域。

3. 汽车：LED在汽车领域的应用也越来越广泛，如尾灯、刹车灯、转向灯等。

4. 其他领域：除了以上应用领域，LED还广泛应用于医疗设备、航空航天等领域。

四、LED的优点1. 高效节能：LED的发光效率高，能够将电能直接转化为光能，相比传统光源更加节能。

2. 长寿命：LED的使用寿命长，一般可达数万小时以上，减少了更换灯泡的频率和成本。

3. 环保：LED不含有害物质，对环境无污染。

4. 色彩丰富：LED可以发出各种颜色的光，可以组合成各种色彩和图案。

5. 抗震性能好：由于LED的结构特点，其抗震性能较好，能够在恶劣环境下正常工作。

五、LED的分类1. 按发光颜色分类：LED可以根据发光颜色分为红、绿、蓝、黄等不同颜色的LED。

2. 按芯片尺寸分类：根据芯片尺寸的不同，LED可以分为小功率和大功率两种。

小功率LED一般用于指示和显示，而大功率LED则用于照明和背光等应用。

3. 按封装形式分类：根据封装形式的不同，LED可以分为直插式、表面贴装式、大功率模块式等。

不同的封装形式适用于不同的应用场合。

4. 按波长分类：根据发射波长的不同，LED可以分为可见光、红外线和紫外线等不同类型。

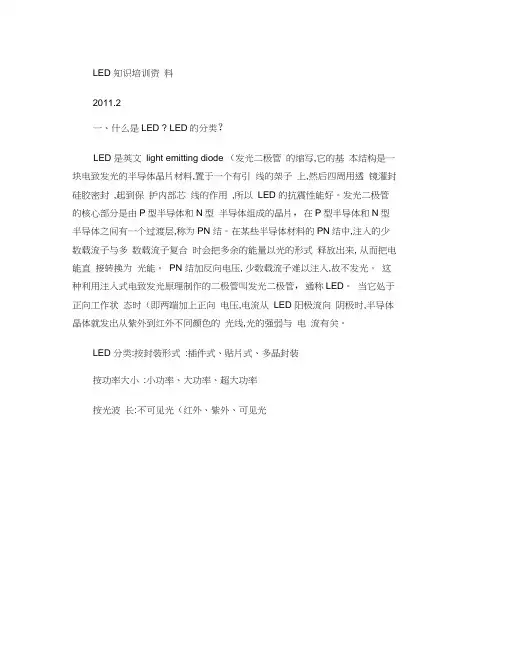

LED 知识培训资料2011.2一、什么是LED ? LED的分类？LED 是英文light emitting diode （发光二极管的缩写,它的基本结构是一块电致发光的半导体晶片材料,置于一个有引线的架子上,然后四周用透镜灌封硅胶密封,起到保护内部芯线的作用,所以LED 的抗震性能好。

发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层,称为PN 结。

在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来, 从而把电能直接转换为光能。

PN 结加反向电压, 少数载流子难以注入,故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。

当它处于正向工作状态时（即两端加上正向电压,电流从LED 阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,光的强弱与电流有关。

LED 分类:按封装形式:插件式、贴片式、多晶封装按功率大小:小功率、大功率、超大功率按光波长:不可见光（红外、紫外、可见光小功率＜1W 大功率＞1W 、LED结构图以LED草帽灯为例:LED产业链* 固晶、LED产业流程底LED（发无材粕）LEDjtJLED£（封筈〉（圧用）JOJLED光源外延（Sh瓷至石HE晶片封匸li〔切f文架LED 封装流程:LED 封装步骤:1、扩晶,把排列的密密麻麻的晶片弄开一点便于固晶。

2、固晶, 在支架底部点上导电/不导电的胶水（导电与否视晶片是五大物料五大製程上下型PN 结还是左右型PN 结而定然后把晶片放入支架里面。

3、短烤,让胶水固化焊线时晶片不移动。

4、焊线,用金线把晶片和支架导通。

5、前测,初步测试能不能亮。

6、灌胶,用胶水把芯片和支架包裹起来。

7、长烤,让胶水固化。

8、后测,测试能亮与否以及电性参数是否达标。

9、分光分色,把颜色和电压大致上一致的产品分出来。

10、包装。

四、LED的优势以及与传统照明的比较LED优点：•寿命长,理论上10万小时,一般大于5万小时,是荧光灯的10倍•发热量低,耗电量小,白炽灯的1/8,荧光灯的1/3•体积小,重量轻,可封裝成各种类型•坚固耐用,不怕震动。

led培训资料LED（Light Emitting Diode）发光二极管，作为一种新型的照明材料，由于其高效、节能、环保等优势，已被广泛应用于室内照明、户外广告等领域。

LED技术的飞速发展，也带来了对LED行业人才的需求。

因此，LED培训资料成为越来越多人关注的话题。

一、LED技术概述LED是一种半导体器件，通过电流的作用，激发半导体材料发光。

相比传统的照明设备，LED照明具有耗能低、寿命长、抗震抗振等特点。

LED技术的不断进步，也使LED产品在色彩、亮度、光效等方面得到了显著提升。

二、LED培训资料内容1. LED基础知识：LED的工作原理、结构、发光原理等基础知识是LED培训资料的重要内容。

学员需了解LED的内部结构和工作原理，为后续学习奠定基础。

2. LED灯珠封装：LED灯珠封装是LED产品中的核心环节。

LED培训资料通常包括LED灯珠封装的工艺流程、封装材料的选择、封装技术的应用等内容。

3. LED驱动电源：LED驱动电源是LED照明产品的重要组成部分，直接影响LED的发光效果和稳定性。

LED培训资料会介绍LED驱动电源的种类、工作原理、选型原则等内容。

4. LED照明设计：LED照明设计是LED行业的核心竞争力之一。

LED培训资料通常包括LED照明设计的原理、方法、实例分析等内容，帮助学员掌握LED照明产品的设计技能。

5. LED应用案例：LED在室内照明、户外广告、汽车照明等领域具有广泛应用。

LED培训资料通常会结合具体案例，介绍LED在不同领域的应用，帮助学员理解LED技术在实际生产中的应用价值。

三、LED培训资料的学习方法1. 理论学习：LED培训资料通常包括大量的理论知识，学员需要通过课堂学习、自主学习等方式掌握LED的基础知识和技术要点。

2. 实践操作：LED培训资料通常会配备实验课程，学员通过实际操作LED灯珠的封装、LED照明产品的设计等项目，提升实际操作能力。

3. 实地考察：LED培训资料中通常会安排实地考察，学员可以走进LED生产企业、LED照明工程项目等地点，了解LED行业的实际情况，加深对LED技术的认识。

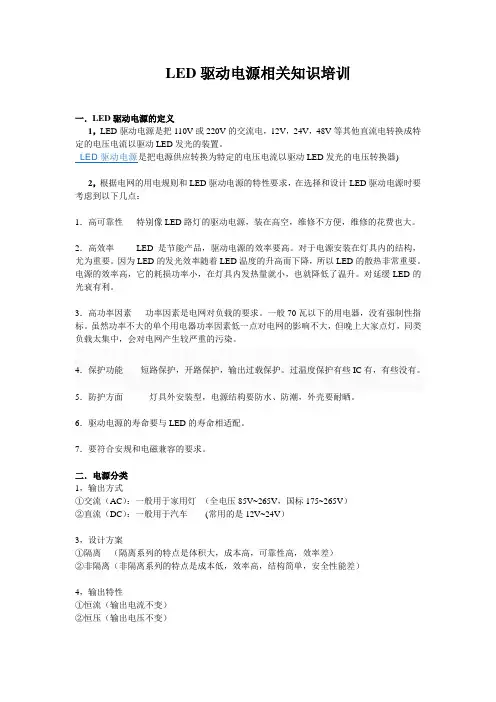

LED驱动电源相关知识培训一．LED驱动电源的定义1，LED驱动电源是把110V或220V的交流电，12V，24V，48V等其他直流电转换成特定的电压电流以驱动LED发光的装置。

LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器)2，根据电网的用电规则和LED驱动电源的特性要求，在选择和设计LED驱动电源时要考虑到以下几点：1．高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。

2．高效率LED是节能产品，驱动电源的效率要高。

对于电源安装在灯具内的结构，尤为重要。

因为LED的发光效率随着LED温度的升高而下降，所以LED的散热非常重要。

电源的效率高，它的耗损功率小，在灯具内发热量就小，也就降低了温升。

对延缓LED的光衰有利。

3．高功率因素功率因素是电网对负载的要求。

一般70瓦以下的用电器，没有强制性指标。

虽然功率不大的单个用电器功率因素低一点对电网的影响不大，但晚上大家点灯，同类负载太集中，会对电网产生较严重的污染。

4．保护功能短路保护，开路保护，输出过载保护。

过温度保护有些IC有，有些没有。

5．防护方面灯具外安装型，电源结构要防水、防潮，外壳要耐晒。

6．驱动电源的寿命要与LED的寿命相适配。

7．要符合安规和电磁兼容的要求。

二．电源分类1，输出方式①交流（AC）：一般用于家用灯（全电压85V~265V，国标175~265V）②直流（DC）：一般用于汽车(常用的是12V~24V）3，设计方案①隔离（隔离系列的特点是体积大，成本高，可靠性高，效率差）②非隔离（非隔离系列的特点是成本低，效率高，结构简单，安全性能差）4，输出特性①恒流（输出电流不变）②恒压（输出电压不变）5，安装位置①外置电源（外置电源就是把电源安装在外面的。

与内置电源的区别就是电源加了一个外壳，常见的有路灯。

）②内置电源（是把电源安装在灯具内，。

这个常见的有球泡灯。

）6，用途①防水系列②不防水系列三．功率因素（PF）1，定义：有功功率与视在功率之比。

一、驱动电源的概念1、什么是LED驱动电源LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转化器。

2、LED为什么需要驱动电源因为LED灯珠的额定电压电流是低压直流的（比如2835 3v60ma 或者9v30ma等等），而我们除了一些特定的灯具以外，其他都是直接用交流市电输入来点亮灯具，所以必须要有一个驱动器来把高压交流电转化为LED适用的直流电源。

即使是12V或者24v蓄电池直接直流水，电池也存在充满状态电压高和即将放电完毕状态电压低的问题，换言之也就是电压也会有波动的，电压的波动会影响LED灯珠的寿命，所以需要适用的驱动器。

3、LED的伏安特性OA段：正向死区VA为开启LED发光电压。

比如红色LED的开启电压一般为0.2-0.25VAB段：工作去在一区段，一般是随着电压增加电流也跟着增加，发光亮度也跟着增加。

但在这个区段内要特别注意，如果不加任何保护，当正向电压增加到一定值后，那么LED的正向电压增加幅度会减少，二正向电流增加会加大。

如果没有保护电路，会因电流增大而烧坏发光二极管。

OC段：方向死区 LED加反向电压是不会发光的，但有反向电流。

这个反向电流很小，一般在几uA之内CD段：反向击穿区LED的反向电压一般不要超过10V，最大不得超过15v，否则会出现反向击穿，导致LED报废二、LED连接电路的常见形式1、串联这种电路需要电源提供较高的电压。

V总=各LED的VF之和=VF1+VF2+VF3.....+VFn I总=单颗LED的IF值2、并联这种电路需要电源能提供较高的电流。

V总=单颗LED的VF值 I总=各LED的IF之和=IF1+IF2+IF3.....+IFn3、LED灯具的功率计算功率=电压*电流/效率如：24颗2835串联，共2路，共48珠2835灯珠得出功率：24*3.2（LED的VF值）*60（LED的额定电流）*2/0.9=10.24W三种常用电源对比表。

LED驱动电源基础知识目录一、LED概述 (2)1.1 LED定义与分类 (3)1.2 LED工作原理 (4)1.3 LED应用领域 (5)二、LED驱动电源基本概念 (6)2.1 驱动电源定义 (8)2.2 驱动电源功能 (8)2.3 驱动电源性能指标 (9)三、LED驱动电源主要类型 (11)3.1 电源模块 (12)3.2 分立元件驱动电路 (13)3.3 集成电路驱动电路 (14)3.4 微控制器驱动电路 (15)四、LED驱动电源设计要素 (16)4.1 选择合适的输入电压 (18)4.2 确定输出电流与电压范围 (19)4.3 考虑电磁兼容性与安规要求 (21)4.4 确保电源高效率与低功耗 (22)4.5 设计保护机制与故障处理 (23)五、LED驱动电源实例分析 (24)5.1 常见LED驱动电源介绍 (25)5.2 实际应用案例解析 (27)5.3 性能评估与测试方法 (28)六、LED驱动电源发展趋势与挑战 (28)6.1 技术创新与发展趋势 (30)6.2 面临的挑战与解决方案 (31)6.3 未来市场与应用前景展望 (32)一、LED概述LED（Light Emitting Diode，发光二极管）是一种固态半导体发光器件，其基本原理是通过电流激发半导体材料中的电子和空穴，从而释放出光子产生可见光。

LED具有高效、节能、寿命长、响应速度快、体积小、重量轻、耐冲击等优点，因此广泛应用于照明、显示、指示等领域。

LED的历史可以追溯到上世纪六十年代，最初仅在显示领域应用，随着科技的进步，LED制造技术不断发展，其应用领域也逐渐扩大。

现代的LED驱动电源作为LED正常工作的重要组件，为LED提供稳定的工作电流和电压，确保其发光效率和寿命。

了解LED驱动电源基础知识对于正确使用和应用LED具有重要意义。

LED的基本结构包括芯片、封装材料等部分。

其中芯片是核心部分，负责发光；封装材料则保护芯片并使得LED具有特定的形状和颜色。

LED基础知识培训教程一、什么是 LEDLED 即发光二极管，是一种能够将电能转化为光能的半导体器件。

与传统的白炽灯、荧光灯相比，LED 具有诸多优势，如高效节能、寿命长、色彩丰富、环保等。

LED 的核心部分是由半导体材料制成的芯片，当电流通过芯片时，电子与空穴在其中复合并释放出能量，从而产生光。

LED 所发出的光的颜色取决于半导体材料的种类和掺杂情况。

二、LED 的工作原理LED 的工作原理基于半导体的特性。

在半导体中，存在导带和价带，当施加正向电压时，电子从价带被激发到导带，与空穴复合时释放出光子，产生光。

其发光效率与芯片的材料、结构以及封装工艺等因素密切相关。

优质的材料和先进的工艺能够提高 LED 的发光效率，降低能耗。

三、LED 的优点1、节能高效LED 具有极高的电光转换效率，能够将大部分电能转化为光能，相比传统照明灯具，节能效果显著。

2、寿命长LED 的使用寿命通常可达数万小时，远远超过了传统灯具，减少了更换灯具的频率和成本。

3、色彩丰富可以通过调整半导体材料和工艺，制造出各种颜色的光，包括红、绿、蓝、黄、白等，满足不同场景的需求。

4、响应速度快LED 能够在极短的时间内开启和关闭，适用于需要快速响应的场合，如交通信号灯。

5、环保LED 不含有汞等有害物质，对环境友好，符合现代社会对环保的要求。

四、LED 的分类1、按颜色分类可分为单色 LED、双色 LED 和全彩 LED。

单色 LED 只能发出一种颜色的光，双色 LED 可以发出两种颜色的光，全彩 LED 则可以通过控制不同颜色芯片的发光强度，实现多种颜色的组合。

2、按功率分类分为小功率 LED、中功率 LED 和大功率 LED。

小功率 LED 通常用于指示灯、电子设备的背光源等；中功率 LED 适用于室内照明；大功率 LED 则常用于户外照明、路灯等。

3、按封装形式分类有直插式 LED、贴片式 LED 和 COB（Chip on Board）封装 LED 等。
