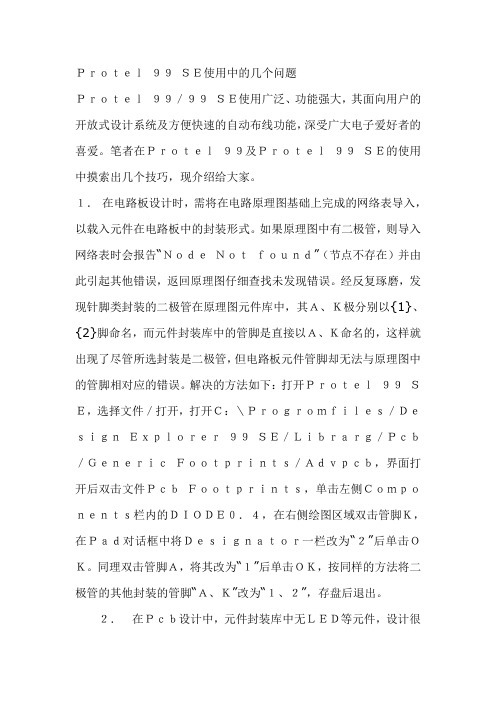

Ｐｒｏｔｅｌ９９ＳＥ使用中的几个问题Ｐｒｏｔｅｌ９９／９９ＳＥ使用广泛、功能强大，其面向用户的开放式设计系统及方便快速的自动布线功能，深受广大电子爱好者的喜爱。
笔者在Ｐｒｏｔｅｌ９９及Ｐｒｏｔｅｌ９９ＳＥ的使用中摸索出几个技巧，现介绍给大家。
１．在电路板设计时，需将在电路原理图基础上完成的网络表导入，以载入元件在电路板中的封装形式。
如果原理图中有二极管，则导入网络表时会报告“ＮｏｄｅＮｏｔｆｏｕｎｄ”（节点不存在）并由此引起其他错误，返回原理图仔细查找未发现错误。
经反复琢磨，发现针脚类封装的二极管在原理图元件库中，其Ａ、Ｋ极分别以{1}、{2}脚命名，而元件封装库中的管脚是直接以Ａ、Ｋ命名的，这样就出现了尽管所选封装是二极管，但电路板元件管脚却无法与原理图中的管脚相对应的错误。
解决的方法如下：打开Ｐｒｏｔｅｌ９９ＳＥ，选择文件／打开，打开Ｃ：＼Ｐｒｏｇｒｏｍｆｉｌｅｓ／ＤｅｓｉｇｎＥｘｐｌｏｒｅｒ９９ＳＥ／Ｌｉｂｒａｒｇ／Ｐｃｂ／ＧｅｎｅｒｉｃＦｏｏｔｐｒｉｎｔｓ／Ａｄｖｐｃｂ，界面打开后双击文件ＰｃｂＦｏｏｔｐｒｉｎｔｓ，单击左侧Ｃｏｍｐｏｎｅｎｔｓ栏内的ＤＩＯＤＥ０．４，在右侧绘图区域双击管脚Ｋ，在Ｐａｄ对话框中将Ｄｅｓｉｇｎａｔｏｒ一栏改为“２”后单击ＯＫ。
同理双击管脚Ａ，将其改为“１”后单击ＯＫ，按同样的方法将二极管的其他封装的管脚“Ａ、Ｋ”改为“１、２”，存盘后退出。
２．在Ｐｃｂ设计中，元件封装库中无ＬＥＤ等元件，设计很不方便。
用较简单的方法为ＬＥＤ等元件建立封装，可大大减小工作量。
下面以管脚间距为１００ｍｉｌ的ＬＥＤ为例加以说明。
先按第一条的方法打开Ｃ：＼Ｐｒｏｇｒｏｍｆｉｌｅｓ／ＤｅｓｉｇｎＥｘｐｌｏｒｅｒ９９ＳＥ／Ｌｉｂｒａｒｇ／Ｐｃｂ／ＧｅｎｅｒｉｃＦｏｏｔｐｒｉｎｔｓ／Ａｄｖｐｃｂ元件库，在Ｃｏｍｐｏｎｅｎｔｓ栏单击Ａｄｄ出现元件封装创建向导，单击Ｃａｎｃｅｌ退出，在左侧Ｃｏｍｐｏｎｅｎｔｓ中出现ＰＣＢＣｏｍｐｏｎｅｎｔｓ（是新建立的封装名），在右侧工具栏里单击ＰｌａｃｅＰａｄ，击键盘Ｔａｂ键，在出现的Ｐａｄ编辑对话框中设定Ｐａｄ的大小、形状及孔的大小，在Ｄｅｓｉｇｎａｔｏｒ中命名管脚为Ｋ，击ＯＫ，将Ｐａｄ放置在绘图区中央的粗十字线中间，再击键盘Ｔａｂ键，将Ｐａｄ对话框中Ｄｅｓｉｇｎａｔｏｒ一栏改为Ａ，击ＯＫ，将鼠标上粘着的Ｐａｄ左移，观察状态栏内的Ｘ、Ｙ坐标，在其变为“１００ｍｉｃ，０ｍｉｌ”时，击鼠标左键放置该Ｐａｄ，这样就建立了该元件的两个管脚。
用手工编辑方式将它引到Botto mLayer，残存少量无法这样编辑的可删除，用额外设置的焊盘连上“飞线”代替之。
原文地址http://www.deltaso /forum/index_i nfo.asp?page=2&TimeLimit=protel99se 使用的60个问题和解答来源：全民业务网作者：不详Q01、如何使一条走线至两个不同位置零件的距离相同?您可先在Des ign/Rule/High Speed/Matched Net Lengths的规则中来新增规则设定,最后再用Tool s/Equaliz eNet Lengths来等长化即可。
Q02、在SCHLIB中造一零件其PIN的属性，如何决定是Pa ssive, Input, I/O, Hi- Z,Power,…..？在HELP中能找到说明吗？市面有关SIM？PLD？的书吗？或贵公司有讲义？你可在零件库自制零件时点选零件Pin脚,并在Elect ricalType里,可以自行设定P IN的属性,您可参考台科大的Prote l sch 99se 里面有介绍关于SIM的内容。
Q03、请问各位业界前辈,如何能顺利读取pcad8.6版的线路图,烦请告知Protel99SE只能读取P-CAD 2000的AS CII档案格式,所以你必须先将P-CAD8.6版的格式转为P-CAD 2000的档案格式,才能让Prot el读取。
Q04、请问我该如何标示线径大小的那个平方呢你可以将格点大小设小,还有将字形大小缩小,再放置数字的平方位置即可。
Q05、请问我一次如何更改所有组件的字型您可以点选其中一个组件字型,再用Globa l的方法就可以达成你的要求。
Q06、我如何一次打印*.ddb里面的图setupprinter\batch type\ 选择all documen ts我试过了无效你只须将这几张电路图做成阶层式的关系,在用All documen t打印即可。
1、更改软件显示页面、对话框字体大小：单击软件最左上角下指箭头，在下拉菜单中，选preferences，弹出对话框，将USE Client System FONT前对勾去掉，单击CHANGE SYSTEM FONT，更改字体大小。
2、更改纸张大小：在原理图编辑页面，双击图纸边框，任意边都可，在弹出对话框中，更改纸张大小。
3、调整元器件位置：选中器件，按住空格可实现九十度旋转，按住X键，可实现左右旋转，按住Y键实现上下对称旋转。
4、放置电源、接地符号：在放置接地符号时，要记得更改网络标号，即NET改为GND。
软件工具栏设置:在主菜单VIEW，下拉菜单中，选中TOOLBARS，其中有各种工具栏。
5、在放置元件时按下TAB键，打开元件属性对话框，在其中更改封装、元件编号、其中PART TYPE中可填写元件大小数值，在原理图上能显示出来的，只有DESIGNATOR和PART TYPE两项，DESIGNATOR表示元件在电路图中的流水号，选择HIDDEN FIELDS选项，可显示元件隐藏引脚。
6、绘制导线时，同时按下TAB键，弹出导线属性设置框。
WIRE用于设置导线宽度，COLOR 用于设置颜色。
在导线上双击，也可打开导线属性对话框，但是，在画导线时按TAB 键弹出对话框中GLOBAL按钮是灰色的，不能操作，双击打开的对话框，此键可用。
在GLOBAL 中，可以进行导线替换，ATTRIBUTES MATCH BY，用于设置全局修改条件，COPY ATTRIBUTES，功能是设置所要全局修改的对象。
即前者是选择被修改对象，后者是用来设定修改内容。
7、设置网络标识属性：在属性对话框中NET 一项中，填入所需名字如D1,下一个名字就自动设为D2这样可以方便更改名字。
另外在GLOBAL选项中，可以实现网络标号名字替换，具体方法为：如将电路中所有网络标号名称为D0,D1…D7替换为A0,A1…A7，在WILD中输入D*，在COPY ATTRIBUTES 选项中输入{D=A}，单击OK即可。
Protel99se在使用中的技巧及常见问题的解决方法现在，电子电路计算机辅助设计（电子cad）软件种类丰富，protel系列软件作为最早进入我国的电子cad软件，就是此类软件的典型代表。
protel99 se由于占有系统资源比较少，对硬件配置要求较低，而且学习时较易上手，因此在电子企业和学校中仍在大量使用。
对于初学者来说，在学习使用protel99se设计时，会出现许多问题，如果不能及时处理好这些问题，设计就很难进行下去，本文依据教学和使用过程中的一些体会，总结了在protel99 se教学过程中应注意的几个问题及解决的方法。
一、原理图制作的部分1.元件库的加载因为protel99se是专业电路设计软件，可供电子类各专业设计人员和广大电子爱好者使用，所提供的零件库包含了相当全面的元器件符号图。
所以零件库数量很多，零件的数量更多，使初学者不知该到哪个零件库中去寻找所需的元器件。
根据笔者的经验，载入protel99se的Schematic中的DEVICE.LIB 和SYMBOLS.LIB可满足一般用户需求，两个零件库中含有二极管、三极管、电阻、电容、电感等常用元件。
2.元件的放置及编辑在原理图绘制这一模块的学习过程中，在对原理图绘制环境的设置有了初步的了解之后，涉及的内容就是元件的放置和编辑。
在教学中讲解的顺序一般多是先讲元件的放置，然后再讲元件的编辑。
学生在刚开始接触这门新课时，都有较强的能将所学内容付诸实际应用的欲望，同时受老师授课顺序的影响，学生在绘制原理图时往往先将图中所有元件先摆放出来，然后再进行编辑，这样操作的结果就是每一个元件在编辑时，元件的编号、封装、类型都需要填写，费时费力。
而如果是将同一类元件依照编号依次一边放置一边编辑，则除了第一个元件在编辑时需要完整填写上述内容，以后的元件在编辑时，系统将自动将编号加一，不需要人工填写，而同一类元件一般在印制电路板中的封装一般是相同的，也不需要填写，因此只需要填写类型这一栏就可以了，这样可以大大的节约时间，提高效率。

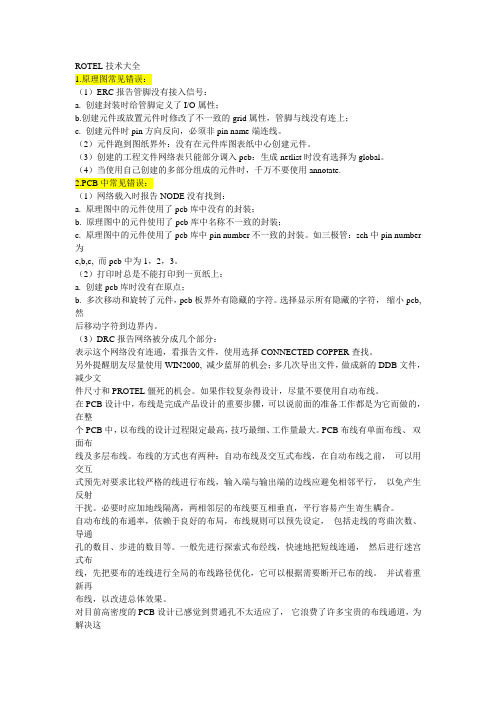

Protel使用中的常见问题及解答 (1)Protel技术大全 (4)1.原理图常见错误： (4)PROTEL 99SE原理图的元件引脚性能介绍 (16)Protel使用中遇到的问题说明 (17)如何在在protel下进行阴阳板拼图 (22)Protel 自动布线规则 (26)protel元件封装介绍 (28)Protel使用中的常见问题及解答一、如何将一个原理图中的一部分加到另一张原理图上？答：利用块拷贝。
首先将要拷贝的原理图的那部分做成块，用其他文件名存储，然后调入目标原理图利用块读命令。
二、为何最后生成的制版图与原理图不相符，有一些网络没有连上？答：这种情况是很容易发生的，确实原理图上很明显是连上的，最后形成的制版图也与原理图生成的网络表对照过的，没有发现为连上的网络。
这种问题出现在原理图上，原理图看上去是连上的，由于画线不符和规范，导致表中他们并未连上，下面是连线属于不规范的连线：c 超过元器件的断点连线；c 连线的两部分有重复；c 在原理图连线时，应尽量做到：1 在元件端点处连线；2 元器件连线尽量一线连通，少出现直接将其端点对接上的方法来实现，中间应用细线连接。
三、Schedit的直线有几种类型，他们的用途是什么？答：Schedit有四中连线：1 Thin Signal 细信号线2 Thick Signal 粗信号线3 Bus 总线4 Dashed 点划线c一般来说：Thin Signal（细信号线）最常用，Thick Signal（粗信号线）则多用于大电线或需要加重显示之用，Bus（总线）多用于部线，如数据总线、地址总线、控制总线等，他不表示直接相连，Dashed（点划线）则多用于将原理图某一部分围起来形成一个功能模块，可以用Dashed（点划线）将他们分开。
四、如何加快相同连线的操作速度？答：用重复操组命令（Repeat）。
改命令用于重复刚刚完成的Palce操作，Palce（布线）的参数为，重复次数6器件名编号跃变量，X方向重复等长，Y方向重复等长。
Protel98使用的误区及几个不易搞清的概念PROTEL软件深受电子爱好者的喜爱,一般都认为它简单,易用,但这个简单易用是指软件本身的操作,它所涉及到的制作线路板的专业知识可不简单,业余爱好者往往对于线路板的制作工艺知识不了解,一些术语也不知何意,一些开关不知如何设置,所以学起来并不容易.笔者初学时,对计算机已十分熟悉,也手工绘制过多块线路板,虽然很快就能在计算机上画出一个个元件,连上一条条线,但无论如何出不了一张图,经过数年探索,才把一些问题搞清,现将走过的弯路归纳一下,或许对初学者有益.在此首先要求初学者至少了见过双面板.一.多层板的含义:PROTEL可布多层板，那么多层板是什么呢？从外表看起来多层板和双面板没有什么两样,但多层板中还有一些导电层存在,如同双面板的上下两层铜泊一样可以被腐蚀,然后层压在一起,上下两层和中间层之间用过孔(VIA)进行电气连接.此外还有一个电源层,也是如此.如果对此还不能理解,那么只要记住,设计双面线路板时,在SETUP中将中间一层,二层,三层,四层及电源层全部关闭,其它层可以全部打开,并在NETLIST的ROUTE选项中,将LAYER SETUP中中间一层、二层、三层、及四层全设为‘NOT USED’另外在的RUR/GND选项中GUOUND PLANE NET:及POWER PLANE NET 后面全部清空即可（初学者这一点往往不知）,如果设计单面板,则将TOP LAYER(顶面)也关闭即可.二、PROTEL学习中几个常见的误区1.SCHMEDIT的作用主要是为了得到一张美观的电路图错.SCHMEDIT绘图的目的,主要是为了得到一份网络表,为下一步印制板设计作准备,事实上用西文的SCHMEDIT是很难得到一张美观且符合国标的电路图的.2.要用TRAXEDIT自动布线,必须先用SCHMEDIT绘制电路图错.TRAXEDIT自动布线并不需要原理图支持,更不是非用SCHMEDIT绘制不可.TRAXEDIT只是需要一份网络表(.NET)文件.网络表可以由SCHMEDIT绘制成原理图,然后用POST.EXE处理后得到,也可以由其它软件(如ORCAD)软件生成,对网络表了解后还可以手工编制网络表文件.3.TRAXEDIT中布线时,必须‘正规地’按其提供的布线法去布线,否则不能得到一份完整的印制板图错.其实只要在PROTEL的BOTTOM LAYER或TOP LAYER画上一条线,或则放上一个焊点,这条线或这个焊点就能被制到板上,不管这条线是怎么画上去的,或这个焊点是怎么做上去,可以是用PROTEL的自动画线,也可以是用F3画线功能画的任意一根线.焊点可以是某个元件上的,也可以是用放置(PLACE)功能放上的一个焊点.这点看似简单,但了解这点,立即可以开始工作.4单面板比双面板制作简单错.在PROTEL中制作单面板的难度比双面板难得多, 在使用自动布线功能时布通率很低.5用PROTEL自动布线功布出的线肯定是正确的.错.用PROTEL的自动布线并不能完全保证布线的正确,有时还会犯‘严重’的错误,如电源短路等，必须在布线完成后全面检查,认真修改.6.用PROTEL自动布线功能布出的线是比较合理的.错.其实用PROTEL自动布线功能布出的线是很乱的,根本比不上有经验的人的手工布线,特别是对模拟电路的布线,几乎必须手工修改.甚至全面手工布线,才能满足要求,7.PROTEL中元件的封装库很全面,一般不需要自已增加封装库.错.PROTEL中元件的封装的确很多,但和我们使用的众多元件封装比,还是少了一点,有时一个电解电容都会找不到现成的封装.因此用PROTEL设计印制板,增加封装库就是常事了,好在PROTEL 中增加封装库非常方便.这里要注意:封装不能只看外形相似,一定要让焊盘的名字和原理图中该元件的管脚名相同,否则就会在调入网络表时丢失管脚.(元件的管脚名可以用SLM调入该元件来查看),关于这方面的内容,近期一些报刊上多有刊登,请参考.8.PROTEL设计好印制板后,必须用绘图仪绘出图来才能去照相制板.错.较大一点规模的印制板生产厂只要你提供绘好的图,就可以进行光绘制版,效果很好,而且成本不高,比较一下,如果用照相制板,则一块双面加阻焊,印字的板,必面提供5张图纸(正反铜泊,正反阻焊图及正面的丝印层图),要拍8张底片(正反铜泊及印字面必须先制负片,再翻拍正片),而用光绘制板,只要两片软片即可.三、几个不易搞清概念1.要实现PROTEL的自动布局功能,首先要有一个网络表(用如前所述的方法产生),然后进入TRAXEDIT中,在禁止布线层中设置一个布线区域,才能使用这一功能.所谓设置布线区,就是在禁止布线层中画一个方框.操作如下:进入TRAXEDIT后,用‘-’键切换层,见到最下面的状态行是KEEP OUT LAYER后,按下F3画线功能,画一个方框即可,刚开始时可将框画大些,这对以后的布线影响不大.2.TRAXEDIT中画线的方法.在NETLIST功能表中ROTLE中有四种布线法,分别是(1)BOARD,即为整个线路板布线.(2)CONNECTION即区线布线,方法是先在NETLIST中用SHOW功能,显示飞线,然后进入ROTLE功能,选CONNECTION,此时,可以用光标点下一条飞线,即可为这一飞线自动线.(3)MANUAL手工布线,方法是首先显示飞线,然后选一个有飞线的焊点,用鼠标点一下,即可用鼠标拖动画线,画线过程中可以切换层.以上三个画线功能必须首先调入网络表,才能使用.(4)PAD TO PAD即焊盘到焊盘,选中此项后,首先用光标点中一个焊盘(可以是用PLACE功能放置的单个焊盘,也可以是某个元件中的一个焊盘),然后点中另一个,程序即可为这两个焊盘自动布线.(5)F3画线功能,只要按下F3,即可画线,这是真正的手画线.以上是笔者在使用PROTEL中的一点认识,由于水平有限,有些见解不一定正确,肯请行家指点批评.Protel使用中的问题一、如何将一个原理图中的一部分加到另一张原理图上？答：利用块拷贝。
建议初学者学Protel99SE目前，应用软件更新很快，不断地升级换代。
就电路设计软件来说， Protel是众多电路绘图软件中使用得较多的电路绘图软件，国内几乎所有的生产印制板专业厂家都使用到Protel，有关Protel 电路绘图的书实在是太多了，从早期的DOS 版本到目前的Protel 最新版本——Protel DXP，现在又推出Protel2004-新一代完整的板级设计工具。
许多人为了跟上潮流，放弃易学的低版本软件Protel99SE，去与复杂的高版本软件‘碰头’，结果事倍功半，花这么大力气去追求最新版本，到不如把低版本学精学实。
曾听说过，一个老工程师，只会用Protel Dos 版本的，照样能制作出一块设计巧妙的电路板出来，这比那些盲目追求最新版本软件，连一块单面板也制作不出来的人好得多。
当然不是鼓吹大家学习要学回头的意思，而是根据实际情况来学习。
有人问到，究竟我学Protel99SE好，还是学Protel DXP好？对待这个问题要用一分为二的观点来看待，第一、首先要承认Protel DXP确实必须比Protel99SE功能强大了，但是也必须承认Protel99SE 在一般的电路绘图里还是有一席之地，并不是所有的电路都需要用Protel DXP绘制，这就应验了中国的古话：“杀鸡，不要用牛刀”。
元件数量不多的电路，用Protel99SE绘制就可以胜任了。
任何学习电子技术的初学者，不可能一开始就绘制电脑主板、集成电路设计、高频电路等专业性很强的电子线路。
Protel99SE的学习和操作比较简单易学，学习资源（参考书、开发工具等）比较丰富、成熟，现在Protel99SE学习的人大有人在，高手如云。
一般中学生使用Protel99SE就可以，也不算落后。
应高手kmsj的观点：选用某个Protel版本软件并不重要，重要的是要掌握正确、合理的绘图方法。
纵观Protel电路绘图软件的发展，Protel for windows 1.0，使Protel从DOS版本过渡到windows版本，简化了许多操作，Protel98的网络布线具有自动删除原来的布线功能，加快了手工布线的速度，Protel99增加了同步器，大大简化了网络布线的操作，Protel99SE改进了Protel99的一些错误，Protel DXP则以Win XP界面为主，又增强了许多功能，但是，从入门和提高的实际角度考虑，Protel99SE是目前最为合适的，第一：Protel99SE是Protel99 的改进版本，Protel99SE继承了以前版本的所有精华；第二：Protel99SE对系统要求不是很高，Win98的操作系统下运行比较稳定，ProtelDXP必须在Win2000、WinXP的操作系统下才能运行；第三：Protel99SE的操作相对要容易些，Protel99 DXP的操作非常烦琐，不适合入门和提高。
任何一个软件都有其优缺点，扬长避短是做任何一件事的准则，这就要求不能保守，就算学精一种电路绘图软件，在有条件的情况下，多学几种电路绘图软件十分有必要。
总之，希望广大初学电子技术的朋友学习的时候，少走弯路，把技术做精、做实、做强！感谢高手kmsj 的观点，如有说得不对的地方，请大家批评指正。
Protel99SE内功心法1. 安装Protel99SEAccess Code: Y7ZP-5QQG-ZWSF-K858安装完后，版本为：Version 6.0.4 Service Pack 22. 安装博导创新公司Protel99SE附件(Protel99-Addition或Protel99se-Sp6)安装完后，版本为：Version 6.6.7 Service Pack 63. 运行Protel99SE，点击窗口左上角的下箭头，选"Preferences..."，将"Use Client system Font For All Dialogs"前面的钩去掉。
这样，对话框字体显示美观，不会出现字体显示不完整现象。
4. 在新建的PCB里，按"O"-"O"(Option-color)快捷键，设置PCB各层(Layer)的颜色:设置层颜色的三个原则：① 接近自然，看起来很舒服；② 颜色分明，不易混淆；③长时间画板，眼睛不易疲劳。
5. 显示坐标原点："O"-"Y"(Option-Preferences-Display)，在"Origin Marker"前打钩选取。
6. 改变旋转角度："O"-"P"(Option-Option)，在"Rotation Step"中输入新的旋转角度。
7. 打开/关闭层："O"-"L"(Option-Layer)，选取或取消相应的层。
8. 移动物体时按空格键，可以使被移动的物体按设定的角度旋转；移动物体时按"X"或"Y"键，可以使被移动的物体在水平或垂直方向翻转。
9. 按住鼠标右键，鼠标变成手状，可以实现PCB的平移，有点像AutoCAD。
10. 单击Track、Arc、Fill等物体时，物体被选中，出现控点，此时单击控点可以改变物体的大小，圆弧的角度、半径等；单击Fill的圆形控点，可以实现Fill的任意角度旋转。
11. Shift+单击，可以选择一个或多个物体。
另一个比较有用的选择快捷键"S"-"P"(Select-Connected Cooper)，选择连接的铜箔。
快捷键"X"-"A"，取消所有选择(Unselect All)。
12. "O"-"B"，将Visible Kind 改成"Dots"点栅格，布板时背景会清楚一些。
13. "V"-"F"，显示整个PCB板面。
当你放大(PageUp)或缩小(PageDown)PCB时，或是你一不小心，你设计的PCB失踪了，不见了，这时，打一个"V"-"F"，你设计的小东西就又乖乖的回到你面前了。
(你再乱跑，我就VF了! ^-^)14. "T"-"J"，做选择物体的包络轮廓线，包络间距在"D"-"R"(Design Rules-Routing-Clearance Constraint)中设置。
15. 快捷键"Q"，在布线单位"mil"和"mm"之间切换。
16. Ctrl+Insert(Ctrl+C) 复制选择的物体，Shift+Insert(Ctrl+V) 粘贴，Ctrl+Del 删除选择的物体。
熟练应用快捷键，左手按键盘，右手点鼠标，画PCB的过程就像演奏一曲美妙的乐章，设计PCB就像设计一个完美的艺术作品，就达到了一种较高的境界。
当然，还要时时与各个门派的PCB高手过过招，切磋切磋技艺，同时苦练内功，做到心如止水，心领神会，融会贯通，用一颗清静心、平常心去思考，去设计，才能达到小李飞刀那种“手中无刀，心中有刀”的至高境界。
在学习Protel时容易出现的一些问题Protel 98/99是电子设计自动化（EDA）特别是印制电路板（PCB）设计中广泛使用的一种优秀软件。
在学习使用Protel98/99设计PCB板时会出现很多问题，特别是对初学者更是如此，如果不能解决这些问题设计工作就不能顺利地进行下去。
笔者根据多年的教学经验，对Protel 98/99学习过程中易出现的一些问题、原因及其解决办法作如下介绍。
1 、做好了的设计文件已经存入A盘，但下次使用时，在A盘无法打开该文件：在未启动Protel 98/99的情况下是无法打开在Protel 98/99下设计的文件的。
只要先启动了Protel 98/99，就可在A盘打开该文件。
2、已经打开了Protel 98/99，但仍然无法打开已经设计好的硬盘上的文件：在试图打开该文件时总是提示：“A盘未准备好”。
原因是上次存盘是把文件存入了A盘，Protel 98/99总是记住最后一次存盘的路径的。
只要改变路径问题就迎刃而解。
3、原理图画面上出现黄框（选定框）怎么也消除不掉：这是因为按下了左键并拖动而造成的误选定。
解决的办法是消除选定：Edt\Deselect\All回车即可。
4、在作ERC检查时提示有大量的元件名称重复使用的错误：产生的原因是没有对元件分别命名或对元件命名时把（Designator）与Part两栏填反了。
应把各元件以不同的名称重新命名或对出现这种错误的元件的Designator与Part两栏重新填写。
5、ERC检查时，接地符号与引脚总是没有连上：双击接地符号会发现 Net为 Vcc或+5V等。
只要将其改为 GND，则接地符号与引脚接上，不提示错误。
6、在PCB设计中装入网络表后，提示很多错误，主要是关于封装的错误：这是由于在原理图设计时没有填写FOOtprint一栏。
应回到原理图中，主要是对于电阻、电容等分立元件重新填写这一栏，并且一定要生成新的网络表。
7、在装入网络表时Action项提示Add nod－1 to NetN00001，Error项提示Component not found的错误：这是由于有的元件的Designator项未填写造成的。
只要在原理图中重新填写此项并重新生成网络表即可。
Protel99快捷键大全enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del,e+d——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins,crtl+c——将选取图件复制到编辑区里shift+ins,crtl+v——将剪贴板里的图件贴到编辑区里shift+del,crtl+x——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向shift+左箭头——光标左移10个电气栅格shift+右箭头——光标右移10个电气栅格shift+上箭头——光标上移10个电气栅格shift+下箭头——光标下移10个电气栅格PROTEL技术大全---初学者必看！1.原理图常见错误：（1）ERC报告管脚没有接入信号： a. 创建封装时给管脚定义了I/O属性； b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上； c. 创建元件时pin方向反向，必须非pin name端连线。
