液晶模组工作原理及常见故障分析

液晶屏原理及维修方法液晶屏是一种常见的显示设备，广泛应用于电视、电脑显示屏等领域。

它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。

本文将介绍液晶屏的工作原理，并提供一些常见的维修方法。

一、液晶屏的工作原理液晶屏的工作原理基于液晶分子的电场效应。

液晶是一种介于固体与液体之间的物质，它具有分子有序排列和流动性的特性。

液晶分子在未受电场作用时呈现无序排列，无法透过光线。

而当电场作用于液晶分子时，液晶分子会发生定向排列，使得光线能够透过。

液晶屏通常由两片玻璃基板组成，中间夹层有液晶分子。

基板上有一些透明电极，用于产生电场。

当电场作用于液晶分子时，液晶分子会发生定向排列，光线便能够透过。

而当电场消失时，液晶分子又会恢复无序排列，光线无法透过。

液晶屏的工作原理主要有两种类型：纵向电场效应和横向电场效应。

纵向电场效应是指电场沿着液晶分子的长轴方向作用，通过调节电场的强弱来控制液晶分子的定向排列。

而横向电场效应是指电场垂直于液晶分子的长轴方向作用，通过调节电场的方向来控制液晶分子的定向排列。

二、液晶屏的维修方法1. 屏幕无显示：如果液晶屏完全没有显示，首先检查电源是否正常连接，确认电源是否通电。

如果电源正常，可以检查信号线是否连接松动，尝试重新连接。

如果仍然没有显示，可能是液晶屏本身故障，需要联系售后进行维修或更换。

2. 屏幕有亮光但无图像：如果液晶屏有背光亮起但没有图像显示，可能是信号源的问题。

可以尝试更换信号线或调整信号源的输出设置。

如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。

3. 屏幕出现亮点或暗点：亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。

这可能是由于像素点损坏或液晶分子定向排列异常引起的。

可以尝试使用柔软的布料轻轻按压亮点或暗点，有时可以修复。

如果问题仍然存在，需要联系售后进行维修或更换。

4. 屏幕出现颜色偏差：如果液晶屏显示的颜色偏离正常，可能是调整设置出现问题。

浅析液晶显示模组技术及常见问题的分析常成祥【摘要】目前液晶外屏的生产线已经发展到第六代、第七代。

生产工艺流程相当复杂，坏掉就很难更换，对于笔记本、数码摄像机和数码相机来说液晶屏简直就是这些数码产品的生命，应当妥善的维护和保养，尽量延长其使用寿命。

基于液晶显示模组技术交流的目的，通过介绍液晶显示器模组技术中背光系统的常见组成及各部分的结构与作用．并对一些液晶显示器常见不良的分析和生产实际中常见不良问题进行一定的分析。

%The liquid crystal screen production line has been developed to the sixth generation, the seventh generation. The production process is very complicated, it is difficult to replace the broken, to jotter, digital cameras and digital cameras, LCD screen is the digital product life, should be proper maintenance and maintenance, as far as possible to prolong its service life. In this paper, based on the liquid crystal display module technology exchange purposes, through the introduction of technology of LCD module backlight system common components and their structure and function, and some of the liquid crystal display common defect analysis and the actual production in common problems were analyzed.【期刊名称】《电子设计工程》【年(卷),期】2012(020)013【总页数】4页(P19-21,24)【关键词】液晶;模组;背光;TFT【作者】常成祥【作者单位】东莞康佳电子有限公司,广东东莞523685【正文语种】中文【中图分类】TN873.92现在已经进入一个高速发达的信息时代，信息显示技术在人们社会活动和日常生活中的作用日益剧增。

TFT液晶模组工作原理及常见故障分析1.传输信息：通过输入信号，控制扫描电路发送电信号到像素点，像素点是晶体管和液晶分子组成的器件。

2.控制晶体管：晶体管在扫描线和数据线的驱动下打开或关闭，通过改变液晶颗粒旋转的方向来控制光的的透过程度。

3.液晶分子排列：液晶分子根据晶体管的控制电压，发生旋转或排列，改变液晶层的透过度，从而构成显示图像。

4.背光照射：背光模块通过发光二极管或冷阴极灯管等光源提供背景照明，使显示图像可见。

1.显示花屏：当液晶分子排列不正常时，可能会出现花屏现象。

这可能是由于驱动IC损坏、传输线路松动或接触不良、液晶层压强不均等原因引起的。

解决方法包括重新连接传输线路、更换驱动IC或重新调整液晶层的压强。

2.亮度不均匀：液晶屏幕在背光模块的照射下可能会出现亮度不均匀的现象。

这可能是由于背光模块本身存在缺陷、背光光源老化、背光灯管损坏等原因引起的。

解决方法包括更换背光模块或背光光源。

3.显示失真：显示图像在液晶屏幕上呈现出不正常的形状或色彩失真。

这可能是由于驱动IC损坏、像素点出现故障或传输信号干扰等原因引起的。

解决方法包括更换驱动IC、修复或更换故障像素点、排除信号干扰等。

4.反应迟缓：当输入信号到达时，显示器的反应速度变慢。

这可能是由于驱动IC响应速度慢、传输线路故障或液晶层物理性能下降等原因引起的。

解决方法包括更换驱动IC、重新连接传输线路或更换液晶层。

总之，TFT液晶模组的工作原理是利用液晶的光学特性，通过液晶分子的旋转或排列来调制光的透过程度，进而实现显示图像。

常见故障包括显示花屏、亮度不均匀、显示失真和反应迟缓，对应的解决方法可以根据具体情况进行调整和处理。

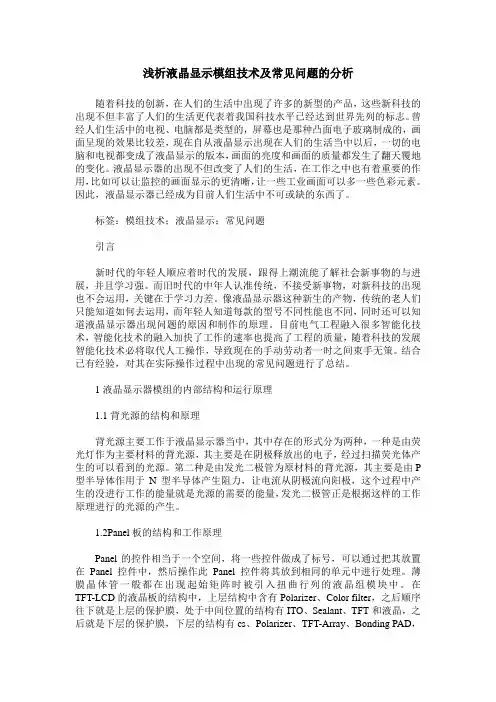

浅析液晶显示模组技术及常见问题的分析随着科技的创新，在人们的生活中出现了许多的新型的产品，这些新科技的出现不但丰富了人们的生活更代表着我国科技水平已经达到世界先列的标志。

曾经人们生活中的电视、电脑都是类型的，屏幕也是那种凸面电子玻璃制成的，画面呈现的效果比较差，现在自从液晶显示出现在人们的生活当中以后，一切的电脑和电视都变成了液晶显示的版本，画面的亮度和画面的质量都发生了翻天覆地的变化。

液晶显示器的出现不但改变了人们的生活，在工作之中也有着重要的作用，比如可以让监控的画面显示的更清晰，让一些工业画面可以多一些色彩元素。

因此，液晶显示器已经成为目前人们生活中不可或缺的东西了。

标签：模组技术；液晶显示；常见问题引言新时代的年轻人顺应着时代的发展，跟得上潮流能了解社会新事物的与进展，并且学习强。

而旧时代的中年人认准传统，不接受新事物，对新科技的出现也不会运用，关键在于学习力差。

像液晶显示器这种新生的产物，传统的老人们只能知道如何去运用，而年轻人知道每款的型号不同性能也不同，同时还可以知道液晶显示器出现问题的原因和制作的原理。

目前电气工程融入很多智能化技术，智能化技术的融入加快了工作的速率也提高了工程的质量，随着科技的发展智能化技术必将取代人工操作，导致现在的手动劳动者一时之间束手无策。

结合已有经验，对其在实际操作过程中出现的常见问题进行了总结。

1液晶显示器模组的内部结构和运行原理1.1背光源的结构和原理背光源主要工作于液晶显示器当中，其中存在的形式分为两种，一种是由荧光灯作为主要材料的背光源，其主要是在阴极释放出的电子，经过扫描荧光体产生的可以看到的光源。

第二种是由发光二极管为原材料的背光源，其主要是由P 型半导体作用于N型半导体产生阻力，让电流从阴极流向阳极，这个过程中产生的没进行工作的能量就是光源的需要的能量，发光二极管正是根据这样的工作原理进行的光源的产生。

1.2Panel板的结构和工作原理Panel的控件相当于一个空间，将一些控件做成了标号，可以通过把其放置在Panel 控件中，然后操作此Panel 控件将其放到相同的单元中进行处理。

TFT液晶模组工作原理及常见故障分析一、TFT液晶模组的工作原理TFT液晶模组是一种广泛应用于显示设备中的关键技术。

它由薄膜晶体管（TFT）和液晶显示屏组成。

TFT是一种薄膜半导体器件，可以控制每个像素点的亮度和颜色。

液晶显示屏则是由液晶分子组成的，通过液晶分子的排列来控制光的透过与阻挡，从而实现图像的显示。

TFT液晶模组的工作原理可以简单概括为以下几个步骤：1. 光源照射：TFT液晶模组背后的光源照射到液晶显示屏上。

2. 液晶分子排列：液晶分子根据控制信号的作用，通过电场的作用发生排列变化，从而控制光的透过与阻挡。

3. 光透过与阻挡：根据液晶分子的排列情况，光可以透过或被阻挡。

透过的光通过液晶显示屏上的彩色滤光片，形成彩色图像。

4. 图像显示：通过液晶显示屏上的像素点的排列，形成完整的图像。

二、TFT液晶模组的常见故障分析1. 显示屏无法亮起：可能的原因包括电源故障、信号线松动、背光灯损坏等。

解决方法是检查电源连接情况，确认信号线连接是否正常，检查背光灯是否需要更换。

2. 显示屏出现亮度不均匀：可能是由于背光灯的老化或损坏导致的。

解决方法是更换背光灯。

3. 显示屏出现颜色失真：可能是由于彩色滤光片损坏或液晶分子排列异常导致的。

解决方法是更换彩色滤光片或调整液晶分子排列。

4. 显示屏出现漏光或暗点：可能是由于液晶分子排列不正常或像素点损坏导致的。

解决方法是调整液晶分子排列或更换像素点。

5. 显示屏出现闪烁：可能是由于信号干扰或刷新率不匹配导致的。

解决方法是检查信号线的连接情况，调整刷新率。

6. 显示屏出现触摸失灵：可能是由于触摸传感器损坏或触摸面板污染导致的。

解决方法是更换触摸传感器或清洁触摸面板。

总结：TFT液晶模组是一种广泛应用于显示设备中的关键技术，它通过控制液晶分子的排列来实现图像的显示。

常见的故障包括显示屏无法亮起、亮度不均匀、颜色失真、漏光或暗点、闪烁以及触摸失灵等。

针对不同的故障原因，可以采取相应的解决方法，如检查电源连接情况、更换背光灯、调整液晶分子排列等。

液晶电视背光模组原理液晶电视背光模组是液晶电视中非常重要的一个组成部分，它的主要作用是提供光源，使得液晶屏幕能够显示出丰富的色彩和清晰的画面。

液晶电视背光模组的原理主要分为两种：CCFL（冷阴极荧光灯）背光和LED（发光二极管）背光。

首先，我们来看CCFL背光。

CCFL是一种高频电场下工作的气体放电灯，背光模组中的CCFL管通过附加的逆变电路，将直流电源转换成高频交流电源。

这种高频交流电源通过使气体放电，产生了可见光的效果。

CCFL背光模组的优点是颜色还原度高和亮度均匀，但是它的功耗高且使用寿命较短。

其次，LED背光是现代液晶电视最常用的背光技术。

LED背光采用了发光二极管作为光源，形成了一种均匀的背光光源。

LED背光模块通常采用两种类型的LED：边缘封装和直下封装。

边缘封装是将LED组合在液晶显示屏的边缘，通过光导板将光线分布到整个屏幕上。

直下封装则是将LED置于整个显示屏背后，并通过光纤和反射材料将光线分布到屏幕上。

LED背光模组具有功耗低、亮度高、寿命长等优点，但是其成本相对较高。

无论是CCFL背光还是LED背光，液晶电视背光模组都起到非常重要的作用。

它们提供了必要的光源，使得液晶屏幕能够显示出高质量的图像和视觉效果。

随着LED背光技术的不断发展，越来越多的液晶电视采用LED背光模组，以提升画质和节约能源。

总的来说，液晶电视背光模组通过CCFL管或LED作为光源，提供了明亮均匀的背光，使得液晶屏幕能够显示出清晰的画面。

它是液晶电视中不可或缺的重要组成部分，为我们带来了更好的视觉体验。

液晶电视背光模组作为液晶电视中的重要组成部分，除了提供光源之外，还具有调节亮度和色温的功能。

在这篇文章中，我们将继续探讨液晶电视背光模组的工作原理以及其在液晶显示技术中的重要性。

液晶电视背光模组中的光源通常被称为背光源，它能够提供一个均匀明亮的光线，以照亮整个液晶面板。

它在不同的环境下，通过不同的亮度和色温设置，调节显示内容的清晰度和颜色还原度，从而提供更好的观看体验。

液晶显示器模组光学原理一. 液晶显示器模组概述液晶显示器模组是一种广泛应用于电子设备中的显示技术，其背后的原理是光的折射和偏振现象。

本文将深入探讨液晶显示器模组的光学原理。

二. 光的传播和折射光是一种电磁波，在空气或介质中传播时会发生折射现象。

当光从一种介质进入到另一种介质中时，其传播方向会发生变化，这种现象被称为折射。

液晶显示器模组利用光的折射现象来控制显示效果。

2.1 折射定律根据折射定律，光线在两种介质的交界面上的入射角和折射角之比等于两种介质的折射率之比。

这个定律是液晶显示器模组光学原理的基础。

2.2 光的偏振偏振是光的传播方向受到限制的现象。

自然光中的光波是沿着各个方向传播的，但经过特定的装置处理后，其中一些方向的光波会被过滤掉，只保留某个方向的光波，这就是偏振。

液晶显示器模组中的光源通过偏振片进行偏振处理。

三. 液晶显示器模组的结构液晶显示器模组主要由以下几个组件构成：3.1 光源液晶显示器模组的光源通常使用冷光源，如冷阴极荧光灯（CCFL）或发光二极管（LED）。

光源发出的光经过偏振片处理，成为线性偏振光。

3.2 液晶层液晶层是液晶显示器模组的核心组件，它由液晶分子组成。

液晶分子具有一定的长轴方向，当电场作用于液晶分子时，液晶分子会重新排列，从而改变光的传播方向和偏振状态。

3.3 偏光片液晶显示器模组中有两片偏振片，分别位于液晶层前后。

这些偏振片可以限制光的传播方向，控制光通过液晶分子的程度。

当电场作用于液晶分子时，液晶分子重新排列，允许或阻止特定方向的光通过，从而控制亮度和颜色。

3.4 像素构成液晶显示器模组的像素是由液晶分子排列状态决定的。

液晶分子的排列方式可以呈现不同的亮度和颜色。

通过调节液晶分子的排列状态，可以在屏幕上显示出丰富的图像和色彩。

四. 液晶显示器模组的工作原理液晶显示器模组的工作原理是通过改变液晶层中液晶分子的排列状态来控制光的透过程度。

这个过程可以分为以下几个步骤：4.1 光的偏振首先，线性偏振光通过第一片偏振片，只有与偏振方向相同的光通过，其他方向的光被过滤掉。

Common ，显示电极与 TFT 是在同一片玻璃上，那Cs on gate的等效電路Clc 的两端是分别接到显示电极与 Com mon 就在另一片玻璃上。

每一个TFT 与Clc 跟Cs 所并连的电容代表一个显示的点。

如上图示，Gate 输出的波形，依序将每一行的TFT 打开，好让整排的 Source driver 同时将一整行的显示点充电到各自所需的电压，以显示不同的灰阶。

这一行充好电时，gate driver 便将电压关闭，然后下一行的gate driver 便将电压打开，再由 相同的一排source driver 对下一行的显示点进行充放电 .如此依序下去，当充好了最后一行的显示点，便又回过来再对第一行开始充电。

理论依据: Gate-line Source-line十字线下一悄^址亡走編Gat ■电血沖£「所送出的波形TFT panel-個點To soiu ce chivei成因原理解析：以上两图为Source Line现象图出现Gate line,是因为某一行的TFT —直打开，或者说此行TFT充电后无法关闭；出现Source line,是因为某一列的TFT 一直打开，或者说此列TFT充电后无法关闭；出现十字线，是因为Gate driver某一行的TFT 一直打开，Source driver的某一列一直打开, 或者说这些行/列的TFT充电后无法关闭.白屏现象解析理论依据一：LC的一种特性，就是不能固定在一个电压不变。

不然时间长了，即使电压被取消掉，LC会因为特性的破坏而无法因电场的变化而转动。

初步判断一：LC分子被破坏。

理论依据二：Source driver 的功用是当Gate driver 将LC Panel 上一行行的TFT打开时，Source driver会将相对应的显示资料转换成电压，把LC Panel上的Clc，Cs充电到欲显示的灰阶电压。

不管是单画素输入或是双画素输入的驱动晶片，都得将多颗晶片串接起来，以便同时将一行的TFT做充放电动作。

液晶显示(LCD)器/模块工作原理及检测方法．液晶显示器的显示原理LCD的驱动原理可分为静态和动态驱动两种：静态驱动原理简单，只要在某笔段加上与背极(BP或cOM)相反的电压即可显示。

由于液晶材料在长期直用下寿命将缩短为几百小时，所以，供给背极和笔段的信号为32 Hz或50 Hz(显示频响为30～100Hz)的方波，如图1所示。

采用门电路驱动时，一般用异或门CD4070、CD4077等；使用时BCD—7段译码器时，可选用4055、 CD44056、CD4543、cD4544等，只要在接入时钟方波，其使用与4511等7段译码器一样。

在计算器系统中，还有一个锁存器芯片CD4054可选用，作为小数点显示驱动。

另外，笔段液显还个专用集成电路ICL7211，用于对四位LCD的驱动。

动态显示主要用于字符多时减少引线及控制回路的数量，其控制波形复杂，在此不作介绍。

液晶显示器的引脚识别和性能检测以应用广泛的二位半静态显示液晶屏为例，其管脚引线如图2所示。

一般引出线均按此排列，若标示不清楚时，可用下述两种方法鉴定：(1)加电显示法如图3所示。

取两只表笔，使其一端分别与电池组的“+”极和“-”极相连。

一只表笔的另一端搭在液晶显示屏上，与屏的接触面越大越好；用另一只表笔接触各引脚。

这时与各被接触引脚有关系的段、位便在屏幕上显示出来。

如遇不显示的引脚，则该引脚必为公共脚(COM)，一般液晶显示屏的公共脚有1个不等。

(2)数字万用表检测法万用表置二极管测量档，用两只表笔依次测量各，当出现笔段显示时，即表明两只表笔所接触的引脚中有一引脚为BP(COM)端，由此就可依次确定各笔段；若屏发生故障，亦可用此法查出坏笔段。

于动态驱动液晶屏，用此法也可以找出COM，但屏上有不止一个COM。

所不同的是，能在一个引出端上引起多笔段显示。
