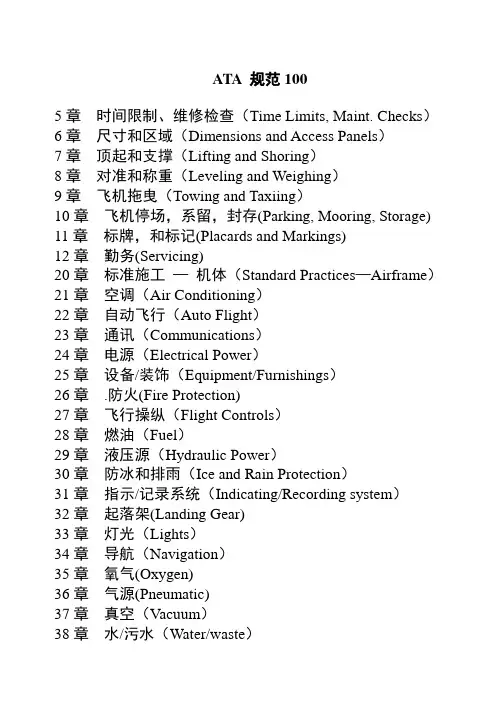

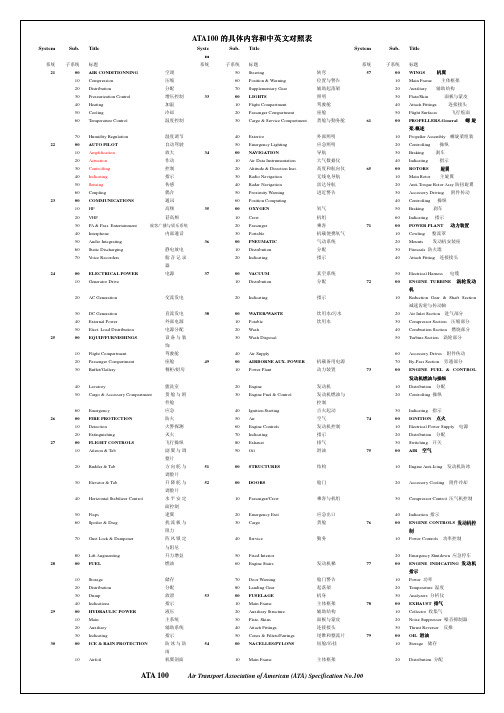

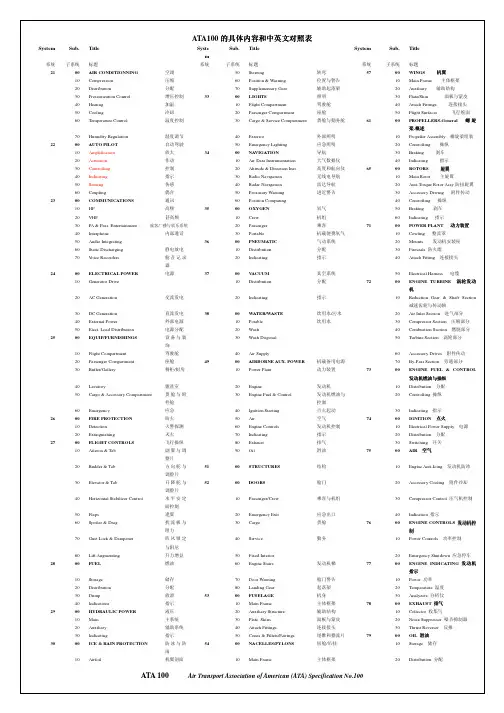

ATA 规范1005章时间限制、维修检查（Time Limits, Maint. Checks）6章尺寸和区域（Dimensions and Access Panels）7章顶起和支撑（Lifting and Shoring）8章对准和称重（Leveling and Weighing）9章飞机拖曳（Towing and Taxiing）10章飞机停场，系留，封存(Parking, Mooring, Storage) 11章标牌，和标记(Placards and Markings)12章勤务(Servicing)20章标准施工—机体（Standard Practices—Airframe）21章空调（Air Conditioning）22章自动飞行（Auto Flight）23章通讯（Communications）24章电源（Electrical Power）25章设备/装饰（Equipment/Furnishings）26章.防火(Fire Protection)27章飞行操纵（Flight Controls）28章燃油（Fuel）29章液压源（Hydraulic Power）30章防冰和排雨（Ice and Rain Protection）31章指示/记录系统（Indicating/Recording system）32章起落架(Landing Gear)33章灯光（Lights）34章导航（Navigation）35章氧气(Oxygen)36章气源(Pneumatic)37章真空（Vacuum）38章水/污水（Water/waste）45章中央维护系统（Central maintenance System）49章机载辅助动力装置(Airborne Auxiliary Power)51章结构与标准施工(Structures & Standard Practices) 52章舱门(Doors)53章机身(Fuselage)54章发动机短舱/吊架(Nacelles/Pylons)55章稳定装置(Stabilizers)56章窗户(Windows)57章机翼(Wings)70章标准施工—发动机(Standard Practices—Engines) 71章动力装置(Power Plant( Package))72章发动机（内部）(Engine (Internals))73章发动机燃油和控制(Engine Fuel and Control)74章点火装置(Ignition)75章发动机空气(Air)76章发动机操纵(Engine Controls)77章发动机指示(Engine Indicating)78章排气系统(Exhaust)79章发动机滑油系统(Oil)80章发动机起动(Starting)82章注水(Water Injecting)91章图表（不同性质的）(Charts(Miscellaneous))。
ata100章节中英文对照ATA100章节是航空行业中常用的维护标准，对飞机的维护保养、故障诊断等方面提供了详细的规范。
以下是ATA100章节中英文对照的内容：ATA Chapter 1 - Airworthiness LimitationsATA 第1章 - 适航限制ATA Chapter 2 - General Maintenance PracticesATA 第2章 - 一般维护规范ATA Chapter 3 - AirframeATA 第3章 - 机身结构ATA Chapter 4 - StructuresATA 第4章 - 结构ATA Chapter 5 - Surface Treatments and CoatingsATA 第5章 - 表面处理和涂层ATA Chapter 6 - Dimensions and AreasATA 第6章 - 尺寸和面积ATA Chapter 7 - Placards and MarkingsATA 第7章 - 标牌和标记ATA Chapter 8 - Weight and BalanceATA 第8章 - 重量和平衡ATA Chapter 9 - Aircraft ModificationsATA 第9章 - 飞机改装ATA Chapter 10 - Time Limits/Maintenance Checks ATA 第10章 - 时间限制/维护检查ATA Chapter 11 - Placards and MarkingsATA 第11章 - 标牌和标记ATA Chapter 12 - ServicingATA 第12章 - 服务ATA Chapter 13 - Structural RepairATA 第13章 - 结构修理ATA Chapter 14 - PropulsionATA 第14章 - 推进ATA Chapter 15 - FuelATA 第15章 - 燃料ATA Chapter 16 - PneumaticATA 第16章 - 气动ATA Chapter 17 - Fire ProtectionATA 第17章 - 火灾保护ATA Chapter 18 - LightsATA 第18章 - 灯ATA Chapter 19 - Equipment/FurnishingsATA 第19章 - 设备/内饰ATA Chapter 20 - Standard Practices - Airframe ATA 第20章 - 标准规范 - 机身ATA Chapter 21 - Air ConditioningATA 第21章 - 空调ATA Chapter 22 - Auto FlightATA 第22章 - 自动驾驶ATA Chapter 23 - CommunicationsATA 第23章 - 通讯ATA Chapter 24 - Electrical PowerATA 第24章 - 电力ATA Chapter 25 - Equipment/FurnishingsATA 第25章 - 设备/内饰ATA Chapter 26 - Fire ProtectionATA 第26章 - 火灾保护ATA Chapter 27 - Flight ControlsATA 第27章 - 飞行控制ATA Chapter 28 - FuelATA 第28章 - 燃料ATA Chapter 29 - Hydraulic PowerATA 第29章 - 液压ATA Chapter 30 - Ice and Rain Protection ATA 第30章 - 冰雪和雨保护ATA Chapter 31 - Indicating/Recording ATA 第31章 - 指示/记录ATA Chapter 32 - Landing GearATA 第32章 - 起落架ATA Chapter 33 - LightsATA 第33章 - 灯ATA Chapter 34 - NavigationATA 第34章 - 导航ATA Chapter 35 - OxygenATA 第35章 - 氧气ATA Chapter 36 - PneumaticATA 第36章 - 气动ATA Chapter 37 - VacuumATA 第37章 - 真空ATA Chapter 38 - Water/WasteATA 第38章 - 水/废物ATA Chapter 39 - Electrical - BITEATA 第39章 - 电 - 机自测试ATA Chapter 40 - Cabin SystemsATA 第40章 - 机舱系统ATA Chapter 41 - Water - Tank - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -。
竭诚为您提供优质文档/双击可除ata100规范篇一：ata100号规范可分为5个部分ata100号规范可分为5个部分：5-12章为总体20-49为系统51-57为结构60-65为螺旋桨/旋翼70-91为发动机00intRoduction介绍05timelimits/maintenancechecks维修时限和维护06dimensionsandaReas尺寸和图表07liFtingandshoRing顶升08leVelingandweighing平衡和称重09towingandtaxiing牵引和滑行10paRkingmooRing,stoRageandRetuRntoseRVice停放和系留11placaRdsandmaRkings标牌和标志12seRVicing勤务20standaRdpRactices系统部分标准施工21aiRconditioning空调22autoFlight自动飞行23communications通讯24electRicalpoweR电源25equipment/FuRnishings设备及装饰26FiRepRotection防火27FlightcontRols飞行操纵28Fuel燃油29hydRaulicpoweR液压30iceandRainpRotection防冰防雨31indicating/RecoRdingsystems仪表（指示记录）32landinggeaR起落架33lights灯光34naVigation导航35oxygen氧气36pneumatic引气37Vacuum真空38wateR/waste水和排污49aiRboRneauxiliaRypoweRapu（机载辅助动力装置）51standaRdpRacticesandstRuctuRes-geneRal结构部分标准施工52dooRs门53Fuselage机身54nacelles/pylons发动机短舱、吊架55stabilizeRs安定面56windows窗57wings机翼61pRopelleRs-general螺旋桨-概述65RotoRs旋翼70standaRdpRactices-engines动力装置部分标准施工71poweRplant动力装置72engine发动机73engineFuelandcontRol发动机燃油及调节74ignition点火75aiR空气76enginecontRols发动机控制77engineindicating发动机指示78exhaust排气79oil滑油80staRting起动81tuRbines涡轮82wateRinjection喷水83accessoRygeaRboxes附件齿轮箱91chaRts图表（wdm中）93panels面板各章分系统的名称还要吗？-------热力冰水不好意思，貌似你只缺了个34。
A T A100各章节内容ATA100各章节内容【附图】ATA100是美国航空运输协会联合各航空公司、航空器制造商出版的一种航空器制造使用规范，将航空器的制造、日常维护工作进行了合理的划分，成为不同的章节。
现在几乎每架飞机都必须遵循这一标准，作为航空器维护人员，了解ATA100是非常重要的。
ATA100 5-12章为航空器日常勤务维护工作，包括时间限制和目视检查、清洁、勤务等等，这里不详细叙述了……21章开始为各个系统章节，分别为：21 AIRCONDITIONNING 空调系统介绍座舱空调系统的加温、冷却、增压、清洁等内容，上图是ECAM的空调系统显示部分。
22 AUTOPILOT 自动飞行现代飞机除去起飞着陆外都采用自动飞行，上边这个就是自动飞行控制面板，通过它可以操作飞机的自动飞行系统，节约人力，安全有效。
23 COMMUNICATIONS 通讯系统飞机在飞行过程中必须受到“空中警察”的管制，与管制员的交流就需要通讯系统，VHF、HF等等。
另外客舱内部飞行员和乘务员也需要交流，这也是通讯系统的一部分。
上图为737NG内话。
24 ELECTRICAL POWER 电源系统飞机运行离不开电，上图为地面电源车，在空中则靠发动机驱动的发电机工作，这章还讲述配电和用电器的相关情况。
25 EQUIP/FURNISHINGS 设备与装饰这章涉及的就是飞机内部的客舱座椅、厨房等各种设备和装饰，与乘客关系和密切。
26 FIRE PROTECTION 防火这是飞机上的灭火器，这章讲述的便是飞行上的防火系统。
27 FLIGHTCONTROLS 飞行操纵这章讲述的是飞行员如何操控飞机的，副翼、升降舵、方向舵等等。
上图就是飞机的驾驶舱。
28 FUEL 燃油飞机使用燃油的储存，释放等等。
上图为加油车。
29 HYDRAULIC POWER 液压系统飞机的各个操纵面、起落架的收放等都需要液压系统的参与，这章讲述的便是液压系统的工作情况、显示等等。
第2章维修手册及维修文件2.1 ATA100规范2.1.1 关于ATA100规范ATA100规范：是美国航空运输协会第100号规范，又称‚制造商技术资料规范‛，是美国航空运输协会根据飞机的技术标准和飞机制造厂家的技术数据而制定的, 规范了民用航空器各种产品在设计、制造、使用、维修等各种资料、文件、函电、报告、目录索引中编号的统一。
各类手册是依据ATA100规范的不同版次进行编写的计划与非计划维修（护）文件2.2.2 ATA 章的定义2.1.3 ATA100规范页的定义2.2 常用飞机手册的使用2.2.1 常用飞机手册1 常用飞机手册种类维护手册（AMM）–图解部件目录（IPC）–故障隔离手册（FIM）–线路图册（WDM）–系统原理图册（SSM）–标准线路施工手册（SWPM）–大修手册（OHM）–结构修理手册（SRM）–动力装置手册（PLBM）–无损探伤手册（NDT）–图解工具和设备手册（ITEM）–部件维护手册（CMM）2手册分类客户化手册与非客户化手册3 手册中Note、Caution、Warning的含义NOTE: Calls attention to methods which make the job easier or provide supplementary or explanatory information.–CAUTION : CALLS ATTENTION TO METHODS AND PROCEDURES WHICH MUST BE FOLLOWED TO AVOID DAMAGE TO EQUIPMENT.–WARNING : CALLS ATTENTION TO USE OF MATERIAL, PROCESSES, METHODS, PROCEDURES DEATH TO PERSONS.4 飞机编号系统a飞机型号（MODEL NUMBER）b生产线号（LINE NUMBER）c序号（SERIAL NUMBER）d机身号（AIRFAME NUMBER）e有效性编号（BLOCK NUMBER）f注册号（REGISTRY NUMBER ）g客户有效代码（CUSTOMER EFFECTIVITY CODE）2.2.2 AMM手册1手册功用2手册编号系统AMM手册分为章和族：手册无1-4章，它是留给航空公司单独使用的，其余内容分四个族5－80章3 手册结构内容4 测试等级5 手册的有效性控制a AMM手册是客户化手册，通过飞机有效清单控制手册对哪些飞机有效性b通过手册的有效章清单和的有效页清单控制手册内容的有效性c通过手册正式和临时修订及修订记录控制手册的现行有效性6 AMM手册查问的方法及步骤a根据部件名称查找例B737-300飞机再循环风扇拆/装步骤1 先确定‘再循环风扇’属于空调系统，在21章步骤2 查阅B737-300AMM手册21章目录，找到‘再循环风扇’（或其所属组件）名称及其后所跟章节标题号21-21-22步骤3 排故工作页码在401-499页步骤4 找到21-21-22/401页码块中相关内容b根据手册/资料中提供的完整AMM编号查找c根据手册/资料中提供的TASK号查找7 实际操作练习1根据所给TASK编号进行查找2根据教师所给AMM完整编号进行查找3根据老师所给部件名称进行查长2.2.3 零部件目录手册1 功用2、手册结构内容手册介绍图解目录清单各栏包含内容以下为图解部件目录中对部件清单所示数据的解释，数字如上图所示。
航空器ATA100规范下的技术资料编号ATA100规范（Air Transport Association of America Specifeication NO.100）：是由美国航空运输协会组织与航空公司、航空制造厂合作而制定的统一的各种技术资料编号。
按照ATA100规范和技术资料的编号方法，编号是由系统—子系统—单件，即：章号—节号—题号三组号码组成的。
对某一系统作全面介绍的资料，则在章号之后采用“—00”的编号，如：90—00；72—00等。
对某一子系统作全面资料的介绍，则在节号之后采用“—00”的编号，例如：29 —10—00；72—30—00等。
ATA100规范规定的章节编号范围是5-91章，第1~4章是预留给客户使用的，用于客户编制的维修手册等。
其他章节编号及其主题名称如下表：一、总体类章号（系统）节号（副系统）名称5 —00 概述—10 时限—20 定期维护—30 定期维护—40 定期维护—50 特种检修6 尺寸及区域划分—10 机身—20 机翼站位及接近盖板—30 发动机短舱—40 尾翼站位及接近盖板7 飞机的顶升和支撑8 校平及称重9 牵引及滑行—00 概述—10 牵引—20 滑行10 停留及系留—00 概述—10 停放—20 系留11 标牌及标志12 勤务—00 概述—10 充加（液料、油料、气体）—20 定期性勤务工作—30 非定期性工作20 标准施工（机体）二、系统类21 空调—00 概述—10 压缩—20 分配—30 增压控制—40 加温—50 制冷—60 温度控制—70 湿度控制22 自动飞行—00 概述—10 自动控制—20 速度及高度修正—30 自动油门—40 系统监控23 通讯—00 概述—10 高频—20 甚高频—30 旅客广播—40 内话—50 音量—60 静电放射—70 录音机24 电源—00 概述—10 发动机传动—20 交流发电—30 直流发电—40 外部电源—50 负载分配25 设备及装饰—00 概述—10 驾驶舱—20 客舱—30 饮食柜和厨房—40 盥洗室—50 货舱—60 应急设备（撤离滑梯）—70 附件舱26 防火—00 概述—10 探测—20 灭火—30 防爆27 飞行操纵—00 概述—10 副翼及调整片—20 方向舵及调整片—30 升降舵及调整片—40 水平安定面—50 襟翼—60 扰流及阻力装置—70 突风锁定及阻尼—80 增升装置28 燃油—00 概述—10 贮存—20 分配—30 泄放—4029 液压—00 概述—10 主系统—20 副系统—30 指示30 防冰及排雨—00 概述—10 翼面—20 进气口—30 动静压—40 窗及风挡—50 天线及雷达罩—60 螺旋桨及旋翼—70 水管—80 探测31 仪表—00 概述—10 仪表板—20 各种仪表(不属于特定系统)—30 记录器(不属于特定系统)—40 计算机(不属于特定系统)32 起落架—00 概述—10 主起落架及舱门—20 前起落架及舱门—30 收放—40 轮及刹车—50 转弯—60 位置及示警—70 辅助起落架33 灯光—00 概述—10 驾驶舱部分—20 客舱部分—30 货舱及服务舱—40 外部—50 应急34 导航—00 概述—10 飞机情况数据—20 姿态及方向—30 着陆及滑行—40 自主判断位置—50 非自主判断位置—60 位置计算35 氧气—00 概述—10 分配—20 指示36 气动—00 概述—10 分配—20 指示37 真空—00 概述—10 分配—20 指示38 水/废污—00 概述—10 饮用—20 清洗—30 废污—40 供气49 机载辅助动力装置—00 概述—10 动力装置—20 发动机—30 发动机燃油及控制—40 点火/起动—50 空气—60 发动机操作—70 指示—80 排气—90 滑油三、结构类51 结构——一般概述—00 概述52 门—00 概述—10 旅客/机组—20 紧急出口—30 货舱—40 系统及设备—50 内部固定—60 登机梯—70 示警—80 起落架舱53 机身—00 概述—10 主要框架—20 辅助结构—30 蒙皮及钣—40 固定接头—50 整形条罩54 短舱/吊架—00 概述—10 主要框架—20 辅助结构—30 固定接头—40 蒙皮及板金—50 整形条罩55 安定面00—概述—10 水平安定面—20 升降舵—30 垂直安定面—40 方向舵—50 固定接头56 窗—00 概述—10 驾驶舱—20 机舱（客舱）—30 门上—40 检查和观察57 机翼—00 概述—1 主结构—20 副结构—30 蒙皮和板金—40 固定接头—50 各飞行操纵面四、螺旋桨/旋翼类60 标准施工（见20章）61 螺旋桨—00 概述65 旋翼五、动力装置类70 标准施工71 动力装置—00 概述—10 整流罩—20 装架—30 融火封严—40 固定接头—50 导线总成—60 空气进口—70 泄油72 发动机（涡轮/涡桨）—00 概述—10 减速机闸（涡桨）—20 空气进气部分—30 压气机部分—40 燃烧部分—50 涡轮部分—60 附件传动—70 外函部分72 发动机（活塞）—00 概述—10 前机闸—20 动力机闸—30 气缸部分—40 增压机闸—50 润滑73 发动机燃油及控制—00 概述—10 分配—20 控制—30 指示74 点火—00 概述—10 电源—20 分配—30 电门75 空气—00 概述—10 发动机防冰—20 附件散热—30 压气机控制—40 指示76 发动机操纵—00 概述—10 动力操纵—20 紧急停车77 发动机指示—00 概述—10 动力（E.P.R）—20 温度—30 分析78 排气—00 概述—10 集气/喷口—20 消音—30 反推—40 辅助空气79 滑油—00 概述—10 储存—20 分配—30 指示80 —00 起动—10 概述—20 摇转81 涡轮增压（活塞式发动机）82 注水—00 概述—10 存储—20 分配—30 放泄—40 指示83 附件齿轮箱—00 概述—10 传动轴部分—20 齿轮箱部分91 图表。

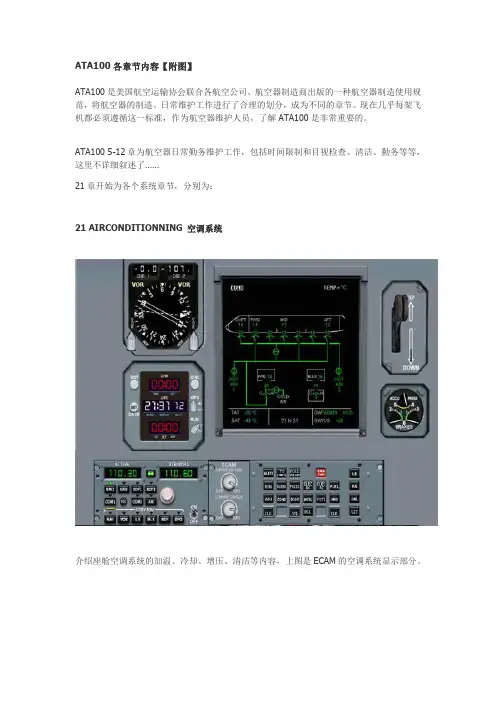

ATA100各章节内容【附图】ATA100是美国航空运输协会联合各航空公司、航空器制造商出版的一种航空器制造使用规范，将航空器的制造、日常维护工作进行了合理的划分，成为不同的章节。
现在几乎每架飞机都必须遵循这一标准，作为航空器维护人员，了解ATA100是非常重要的。
ATA100 5-12章为航空器日常勤务维护工作，包括时间限制和目视检查、清洁、勤务等等，这里不详细叙述了……21章开始为各个系统章节，分别为：21 AIRCONDITIONNING 空调系统介绍座舱空调系统的加温、冷却、增压、清洁等内容，上图是ECAM的空调系统显示部分。
22 AUTOPILOT 自动飞行现代飞机除去起飞着陆外都采用自动飞行，上边这个就是自动飞行控制面板，通过它可以操作飞机的自动飞行系统，节约人力，安全有效。
23 COMMUNICATIONS 通讯系统飞机在飞行过程中必须受到“空中警察”的管制，与管制员的交流就需要通讯系统，VHF、HF 等等。
另外客舱内部飞行员和乘务员也需要交流，这也是通讯系统的一部分。
上图为737NG 内话。
24 ELECTRICAL POWER 电源系统飞机运行离不开电，上图为地面电源车，在空中则靠发动机驱动的发电机工作，这章还讲述配电和用电器的相关情况。
25 EQUIP/FURNISHINGS 设备与装饰这章涉及的就是飞机内部的客舱座椅、厨房等各种设备和装饰，与乘客关系和密切。
26 FIRE PROTECTION 防火这是飞机上的灭火器，这章讲述的便是飞行上的防火系统。
27 FLIGHTCONTROLS 飞行操纵这章讲述的是飞行员如何操控飞机的，副翼、升降舵、方向舵等等。
上图就是飞机的驾驶舱。
28 FUEL 燃油飞机使用燃油的储存，释放等等。
上图为加油车。
29 HYDRAULIC POWER 液压系统飞机的各个操纵面、起落架的收放等都需要液压系统的参与，这章讲述的便是液压系统的工作情况、显示等等。
第2章维修手册及维修文件2.1 ATA100规范2.1.1 关于ATA100规范ATA100规范：是美国航空运输协会第100号规范，又称‚制造商技术资料规范‛，是美国航空运输协会根据飞机的技术标准和飞机制造厂家的技术数据而制定的, 规范了民用航空器各种产品在设计、制造、使用、维修等各种资料、文件、函电、报告、目录索引中编号的统一。
各类手册是依据ATA100规范的不同版次进行编写的计划与非计划维修（护）文件2.2.2 ATA 章的定义2.1.3 ATA100规范页的定义2.2 常用飞机手册的使用2.2.1 常用飞机手册1 常用飞机手册种类维护手册（AMM）–图解部件目录（IPC）–故障隔离手册（FIM）–线路图册（WDM）–系统原理图册（SSM）–标准线路施工手册（SWPM）–大修手册（OHM）–结构修理手册（SRM）–动力装置手册（PLBM）–无损探伤手册（NDT）–图解工具和设备手册（ITEM）–部件维护手册（CMM）2手册分类客户化手册与非客户化手册3 手册中Note、Caution、Warning的含义NOTE: Calls attention to methods which make the job easier or provide supplementary or explanatory information.–CAUTION : CALLS ATTENTION TO METHODS AND PROCEDURES WHICH MUST BE FOLLOWED TO AVOID DAMAGE TO EQUIPMENT.–WARNING : CALLS ATTENTION TO USE OF MATERIAL, PROCESSES, METHODS, PROCEDURES DEATH TO PERSONS.4 飞机编号系统a飞机型号（MODEL NUMBER）b生产线号（LINE NUMBER）c序号（SERIAL NUMBER）d机身号（AIRFAME NUMBER）e有效性编号（BLOCK NUMBER）f注册号（REGISTRY NUMBER ）g客户有效代码（CUSTOMER EFFECTIVITY CODE）2.2.2 AMM手册1手册功用2手册编号系统AMM手册分为章和族：手册无1-4章，它是留给航空公司单独使用的，其余内容分四个族5－80章3 手册结构内容4 测试等级5 手册的有效性控制a AMM手册是客户化手册，通过飞机有效清单控制手册对哪些飞机有效性b通过手册的有效章清单和的有效页清单控制手册内容的有效性c通过手册正式和临时修订及修订记录控制手册的现行有效性6 AMM手册查问的方法及步骤a根据部件名称查找例B737-300飞机再循环风扇拆/装步骤1 先确定‘再循环风扇’属于空调系统，在21章步骤2 查阅B737-300AMM手册21章目录，找到‘再循环风扇’（或其所属组件）名称及其后所跟章节标题号21-21-22步骤3 排故工作页码在401-499页步骤4 找到21-21-22/401页码块中相关内容b根据手册/资料中提供的完整AMM编号查找c根据手册/资料中提供的TASK号查找7 实际操作练习1根据所给TASK编号进行查找2根据教师所给AMM完整编号进行查找3根据老师所给部件名称进行查长2.2.3 零部件目录手册1 功用2、手册结构内容手册介绍图解目录清单各栏包含内容以下为图解部件目录中对部件清单所示数据的解释，数字如上图所示。
1---图号，代表图示图号。
2---目号，对应部件图示编号.带‚—‛的目号表示在图解中没有图示在件号列表中未列出的目号表示不使用。
3---上级组件交叉参考4---每个组件的附件，表示用在上级组件上的附件的数量。
.5---供货商代码。
6---特殊件号，代表波音件号。
7---用于表示该件号用于的上级组件。
8---详见，表示另一个更详细的图解参考。
9---位置数据，表示部件的安装位置。
10—替代，表示该件号被另一个新件号替代。
11—有效性范围，表示该件号适用的飞机.前三位表示适用飞机的起始代码,后三位表示适用飞机的结束代码.无代码表示适用于所有飞机。
12—图解参考，表示另一个相关的图解位置。
13—超长件号，表示波音公司参考件号,超过15个字节。
14—组件的维护部件。
15—安装部件。
16—波音标准部件，波音标准部件以BAC表示,当无厂家件号时, 波音标准部件的件号出现在件号栏内。
17—变化提示，表示是增加或修正的。
18—功能性归类，某些项目所包含的部件的图解分列在不同的章节。
19—波音专有色码部件，用后缀SP表示。
20—当地制造件，提供自制件的材料。
21—图示标题。
22—部件维护手册参考。
23—相关服务通告。
24—油滤维护设备。
25—电器设备号。
26—ETOPS信息，有关双发延程飞行说明。
27—维护手册参考。
安装图的阅读方法有效飞机清单供应商代码和地址供应商件号与波音规范件号的交叉索引件号索引3 组件的层次4 手册的有效性控制a IPC手册是客户化手册，通过飞机有效清单控制手册对哪些飞机有效性b通过手册的有效章清单和的有效页清单控制手册内容的有效性c通过手册正式和临时修订及修订记录控制手册的现行有效性5 手册查阅方法及应用举例a 已知件号查相关信息步骤一在件号（数字/字母）索引中找到已知件号，参考所标识的章-节-组件-图号-项目号步骤二找到该章-节-组件-图号所在的图示页，在图上找到部件及项目号，了解安装情况步骤三找到图解部件清单中对应的项目号，了解其它相关信息b 未知件号查件号步骤一根据部件名称先确定该部件所在的章步骤二在章目录中查找到该部件所属子系统、子子系统步骤三按字母顺序在子系统或子子系统下找出该部件所属组件，再参考其后的章-节-组件-图号步骤四找到该章-节-组件-图号所在的图示页，从图上找出部件及其项目号步骤五找到图解部件清单中相应的项目号，查出部件号及其它相关信息例1、根据件号22110-1查找该部件安装位置、是否有可替换件及其供应商步骤一件号22110-1第一位是数字，首先在件号（数字）索引中搜索找到该件号，该件号后给出23-50-00 10 70步骤二根据23-50-00 10找到图，并在图上找到项目号70步骤三根据图上项目号70所标位置了解该部件的形状、安装顺序等步骤四在图解目录清单第一栏中找到对应的项目号70，第二栏对应其件号，第三栏给出了该件的其它信息：如是否可替代，由哪一个厂家提供的等，第四栏给出所适用飞机的用户有效代码，第五栏给出在该组件上安装数量例2、查找B737-300飞机自动油门系统ELECT. RACKS设备组件中的计算机件号步骤一自动油门系统属自动飞行22章步骤二查找22章的目录，ELECT. RACKS组件属于子系统自动油门系统，在子系统下按字母顺序找到该组件及其后给出的22-31-10 01步骤三根据22-31-10 01找到安装图，在图上找出计算机及其项目号40 步骤四根据安装图了解其安装情况步骤五在图解目录清单中根据项目号40找到件号等相关信号息6 实际操作练习（1）根据所给部件件号进行查找（2）根据所给部件名称进行查找2.2.4 线路图解手册1 功用2 手册结构内容EQUIPMENT LISTCIRCUIT BREAKER LISTDISCONNECT BRACKET LISTWIRE LISTSPARE WIRE LISTMASTER BUNDLE LISTGROUND LISTSPLICE LISTTERMINAL STRIP LISTHOOKUP LIST3手册的有效性控制a WDM手册是客户化手册，通过飞机有效清单控制手册对哪些飞机有效性b通过手册的有效章清单和的有效页清单控制手册内容的有效性c通过手册正式和临时修订及修订记录控制手册的现行有效性4 手册查阅方法及应用举例a 通过线号查找线路图b从图表找到导线连接相关信息c 通过线束号查找备用线d 查找插头上不用的插钉e 查找插头的插钉数量f 通过插头上小写字母识别导线在插头的安装位置g 查找和识别接线片上的导线h 通过插头查找未列在线路图中的余线I 查找飞机上拼接头数量j 查找线路图中标注的拼接头k 通过线路图上的设备号确定设备件号l 通过设备清单查找设备在飞机上的位置例：B757-200飞机上一根导线编号W0504-0007- 22步骤一根据导线编号W0504-0007- 22在WIRE LIST中可找到该导线所在的线路图为33-22-11（如下图）、导线两端连接在设备号为D02458和 S10302设备上以及在设备上的连接位置号7和6。
