35KV敷设方法及步骤：
1、敷设路径说明：
从焙烧辅楼35KV电力室直埋到炭块库北，再从炭块库经桥架到炭块库东南角，经桥架引下再直埋到35KV终杆塔。

经过5处过路。

2、把直埋电缆沟开挖各处打通，要求开挖电缆沟1200（宽度）*1200（深度）
3、5个过路浇筑100mm厚度混凝土，长度大于路基500mm。

4、对施放35KV电缆利用2500v摇表测试正常，及光缆正常，把电缆卷盘放置炭块库东南角路上。

5、切实做好敷设电缆人员组织及机械设备。

6、先对一根电缆敷设，穿（经过2*门过路）电力管路，人工铺放，出炭块库电缆井处要从桥架上过，，经过路处时要穿电力缆管，直到
35KV进线柜，电缆留足够余量。

7、对第一根电缆在炭块库内使用吊车把电缆敷设到桥架内
8、同样方法，依次放置第二第三根电缆及光缆。

9、使用机械施放方式，敷设剩余电缆或光缆到终杆塔。

10、施放电缆到终杆塔，电缆留足够余量，切断电缆。

11、对电缆沟敷设电缆整理，安装品字形电缆夹具(按照规范要求执行，保证电缆之间距离）
12、敷设10KV电缆
13、对过路电力电缆及缆管整理，浇筑，并回填土，压实，在路两边按照电缆标示桩。

14、对炭块库桥架上电缆整理及固定
15、电缆制作电缆终端，并做试验。

16、光缆熔接及测试
17、在电缆上开始覆土100mm
18、对直埋电缆铺放盖板（或普通砖）
19、再对电缆沟回填土，压实。

20、安装电缆标示桩
21、安装接地箱及接地线，对接地箱电压限制器做试验。

22、35KV电缆在终杆塔上接线。

机电设备部
2019年7月17日星期三。

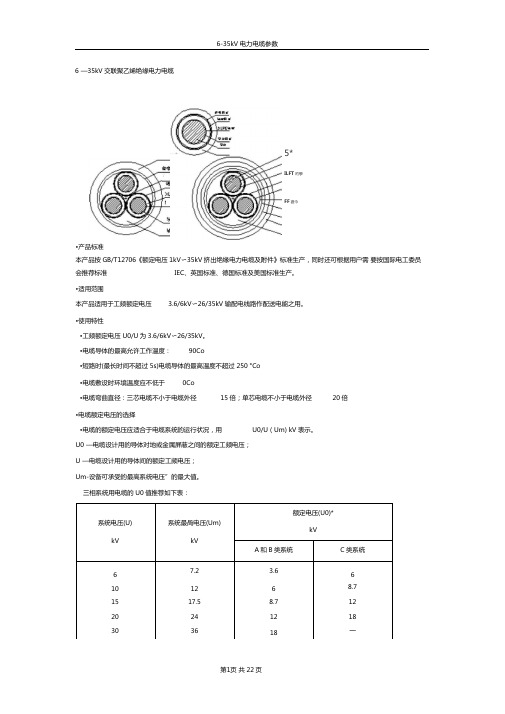

6 —35kV 交联聚乙烯绝缘电力电缆•产品标准本产品按GB/T12706《额定电压1kV 〜35kV 挤出绝缘电力电缆及附件》标准生产，同时还可根据用户需 要按国际电工委员会推荐标准 IEC 、英国标准、德国标准及美国标准生产。
