下载文档原格式
全钢子午线轮胎使用病象分析一.胎冠损坏1.胎冠脱层现象：（1）胎面胶与带束层脱层。
胎面胶与带束层脱层，主要表现为轮胎冠部的胎面与带束层分离或带束层之间分离。
带束层脱层主要表现为带束层间脱层,脱层表面光滑,有时伴有钢丝帘布间的磨损。
（2）胎冠部凸起,胎面胶脱落,带束层钢丝松散、抽出或爆开。
1.1制造原因：1.1.1成型过程中胎面粘合不好，未压实或汽油未挥发。
现象；脱层面较光滑。
1.1.2带束层喷霜脱层。
现象：表面光滑,有时伴有钢丝帘布间的磨损。
1.1.3带束层胶料的粘合力低。
现象：脱层的带束层的钢丝帘线覆胶不好。
1.1.4硫化欠硫。
现象：脱层面的胶料有发粘状。
1.2 使用不当造成的原因1.2.1现象：主要表现为胎面上有割伤或贯穿的痕迹, 胎里有与胎面割伤位置对应的贯穿。
其产生原因：行驶过程中胎冠受较强尖锐物的刺扎、切割而刺断带束层及胎体钢丝。
2.胎冠冲击爆破现象：轮胎冠部呈“X”或“Y”形裂口，冠部带束层断裂露出。
爆裂端面无脱层迹象 ,有的表现为撕裂状。
其产生原因：主要是轮胎在高压、高负荷或高速状态下行驶时遇到障碍物或车辆强行越过沟坎受到强烈冲击。
.3. 割伤爆破现象：割伤爆破主要表现为轮胎冠部受外物切割冲击后，冠部带束层断裂露出。
爆裂端面无脱层迹象,切割切入处较明显且钢丝端点整齐,其余钢丝端点为撕裂状。
其产生原因主要是轮胎在高压、高负荷或高速运行中受到障碍碍物切割撞击。
4.刺伤脱层现象：刺伤脱层主要表现为胎冠周向脱层,且面积较大,裸露钢丝有锈蚀。
其产生原因：主要是轮胎冠部被刺穿且未及时修补,胎面渗水致钢丝生锈,最终导致冠部部件离层。
5..胎冠接头脱开。
现象：胎冠胶接头按一定角度斜向分离，表面较光滑。
其产生原因：成型接头未压实接牢。
6.胎冠低气压磨损现象：主要表现为轮胎两肩部有比胎面中部花纹过的磨损，整个胎面呈拱形。
其产生原因：主要轮胎充气压力不足或负载过大。
7.胎冠高气压磨损现象：主要表现为胎面中部花纹与胎肩花纹相比有明显的过度磨损现象。

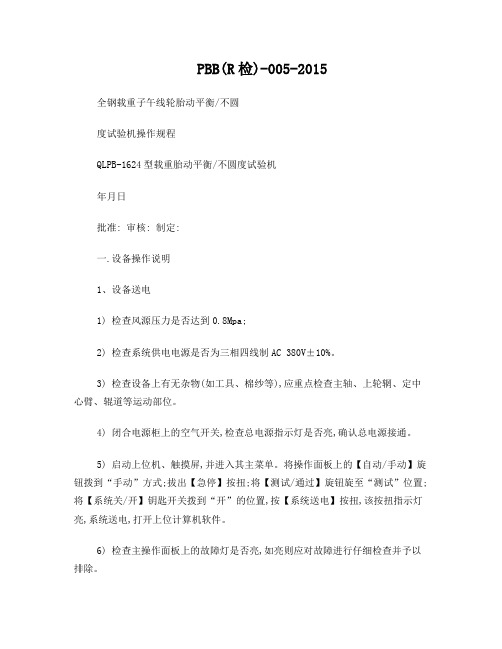

PBB(R检)-005-2015全钢载重子午线轮胎动平衡/不圆度试验机操作规程QLPB-1624型载重胎动平衡/不圆度试验机年月日批准: 审核: 制定:一.设备操作说明1、设备送电1) 检查风源压力是否达到0.8Mpa;2) 检查系统供电电源是否为三相四线制AC 380V±10%。
3) 检查设备上有无杂物(如工具、棉纱等),应重点检查主轴、上轮辋、定中心臂、辊道等运动部位。
4) 闭合电源柜上的空气开关,检查总电源指示灯是否亮,确认总电源接通。
5) 启动上位机、触摸屏,并进入其主菜单。
将操作面板上的【自动/手动】旋钮拨到“手动”方式;拔出【急停】按扭;将【测试/通过】旋钮旋至“测试”位置;将【系统关/开】钥匙开关拨到“开”的位置,按【系统送电】按扭,该按扭指示灯亮,系统送电,打开上位计算机软件。
6) 检查主操作面板上的故障灯是否亮,如亮则应对故障进行仔细检查并予以排除。
7) 检查所有光电开关在没有轮胎挡住的情况下是否都只亮一个绿灯,如果是,进行下一步。
若果有其他状态(如不亮灯或者亮黄绿两个灯),及时通知班组长和保全处理,严禁开车。
2、设备周期启动1) 确认上位机选定轮胎型号与待测轮胎匹配。
2) 系统复位(将【手动/自动】旋钮转换到“手动”状态,按下【系统复位】按钮,等待【复位指示】指示灯不再闪烁,保持常亮,复位完成)。
3) 确定该规格轮胎已做过量标定和偏芯补偿。
4) 将【手动/自动】旋钮转换到“自动”状态。
5) 按【周期启动】按钮,设备启动。
3、设备停止1) 设备在运行中通过按【周期停止】,停止设备运行。
为了保护设备不受损伤,非紧急情况,不要在上轮辋上升、下降和主轴旋转过程中按周期停止。
2) 在需要更换规格或生产结束时,入口工位不要再放轮胎,设备将在测试完最后一条轮胎后自动停止,此时【周期停止】指示灯亮。
3) 设备自动周期停止后,在自动状态下如需要继续运行,只要任意工位存有轮胎,且设备能够检测到的情况下,按【周期启动】按钮。
全钢载重子午线轮胎胎里周向不平的原因分析及解决措施248轮胎工业2008年第28卷全钢载重子午线轮胎胎里周向不平的原因分析及解决措施张春生(杭州朝阳橡胶有限公司,浙江杭州310018)摘要:分析零度带束层伸张值,胎肩压合宽度,辅鼓周长和硫化定型压力等结构及工艺参数对胎里周向不平的影响.通过优化零度带束层伸张值,合理匹配胎肩压合宽度与模具行驶面宽度,调整成型时锁块压力,硫化定型压力等措施,有效地解决了全钢载重子午线轮胎胎里周向不平的质量缺陷.关键词:全钢载重子午线轮胎;胎里周向不平;零度带束层伸张值;压合宽度中图分类号:U463.34l.3/.6文献标识码:B文章编号:1006—8l7l(2008)04—0248—02 全钢载重子午线轮胎肩部损坏是在国内强载和高速公路运输情况下较常见的一种损坏现象.胎里周向不平不仅影响轮胎的速度和耐久性能,而且导致轮胎在使用过程中发生肩空,肩爆和内露线等质量问题.本工作针对10.00R20,12.00R20和225/70R19.5等规格轮胎胎里周向不平缺陷从结构和工艺两个方面进行分析,提出相应的解决措施.1原因分析我公司生产的部分规格全钢载重子午线轮胎阶段性出现胎里周向不平外观缺陷,而且零度带束层结构轮胎比3层或4层带束层结构轮胎更容易发生胎里周向不平.分析认为,产品施工设计过程中零度带束层伸张值过大,或轮胎进行轻量化后未对零度带束层伸张值进行修正,胎坯入模硫化时受零度带束层的束紧作用,相应部位出现反拱;胎面肩宽过大,在成型过程中胎肩压合宽度过大,导致合模时冠部胎面和带束层向内侧收缩而出现反拱;胎肩压合宽度过小,肩部材料不足,带束层边部对应位置的内部材料外移造成肩部材料过薄;另外,硫化定型压力和成型锁块锁紧压力等均会对胎里周向不平外观缺陷产生影响.作者简介:张春生(1975一),男,黑龙江宾县人,杭州朝阳橡胶有限公司工程师,学士,主要从事轮胎结构设计及工艺管理_=[作.1.1零度带束层的影响零度带束层结构轮胎肩部的刚性较大,能有效地减轻轮胎扭转引起的肩部损坏.零度带束层保证了轮胎在高速行驶时的尺寸稳定性,减小了带束层边部应力和生热,提高了轮胎的使用性能.但此种结构轮胎因受零度带束层箍紧的作用,制造过程中容易产生胎里周向不平,使用过程中容易磨肩.零度带束层一般采用高伸长的3×7×0.20HE钢丝帘线,其破断伸长率较高,弹性模量较低.零度带束层伸张率一般控制在0.02～0.47.零度带束层伸张值过大,胎坯硫化过程中在内压作用下膨胀,受到零度带束层的束缚而发生内拱,导致肩部材料不足,内层胶料径向流动,通过埋线分析可以看到内衬层,胎体等胶料界面外移;零度带束层伸张值过小,容易出现零度带束层弯曲.零度带束层在引出过程中阻力过大,会造成零度带束层张力过大,导致轮胎发生胎里拱.1.2胎面肩宽的影响胎面肩宽设计过小,成型时胎肩压合宽度不足,硫化时胎肩部位材料过少,内衬层,胎体胶料外移填充,在对应部位发生胎里露线和反弧现象.胎面肩宽设计值过大,在带束层端点对应部位或胎冠中部材料过剩,装模时形成胎里反弧;若胎面胶和胎肩垫胶的尺寸过大,还会造成胎肩帘线弯曲或花纹沟处稀线.第4期张春生.全钢载重子午线轮胎胎里周向不平的原因分析及解决措施249 1.3其它原因(1)胎面气孔率过大,尤其是气孔集中在胎面中心,硫化时压缩率增大,胎面中心厚度减小,导致胎面中心部位内凹.(2)成型鼓扇形块压力不足,不能有效锁紧胎圈,在内压作用下,使胎体内抽,造成内轮廓变形,产生胎里反弧.(3)胎肩垫胶定位偏内或偏外均导致肩部材料分布不均匀而出现局部反弧.(4)胎冠组合件整体偏歪,造成冠部材料分布不均.(5)硫化定型时压力过大,胎体内抽,胎面和带束层压缩内凹.2解决措施2.1挤出工艺(1)在保证胎面质量大小不变的前提下,胎肩宽度加大12mm,胎肩厚度减小1.5mm.(2)通过调节挤出机螺杆转速,提高机头压力,减小胎面气孔率.(3)定期检查胎面,胎肩垫胶等部件尺寸,并安装离线检测设备,避免因局部尺寸不合适而造成胎里拱起.2.2成型工艺(1)针对10.00R20规格轮胎胎里周向不平缺陷,测算零度带束层伸张率为0.83,将辅鼓周长增大15mm后,测算零度带束层伸张率为0.35.另外对12.00R20规格轮胎也进行了相应调整,效果很好.(2)增设胎肩压合宽度标定灯标,确保成型时肩宽在设定范围内.(3)避免胎面不正或偏移.胎坯存放时间以2～24h为宜,特殊情况不超过72h,避免因胎坯存放时间过长胎面等部位变形.每班或更换规格时检查传递环是否到位以及主辅鼓中心灯标对中情况.(4)降低成型时定型压力,保证胎坯形状达到设计要求,左右胎体滑移控制在2mm以内.2.3硫化工艺e1)制定模具脱模剂,胶囊隔离剂喷涂标准,避免模具表面脱模剂过多,定型不正.脱模剂和隔离剂喷涂由手动喷枪改为气动喷枪.(2)调整定型压力.一次定型压力为0.03～0.05MPa,二次定型压力为0.05t0.07MPa.(3)检查标定硫化胶囊径向和周向伸张,避免因其偏大或形状不合适,导致轮胎硫化后内轮廓发生变化而出现胎里拱起现象.(4)增加对活络块收缩的检查,避免因活络块回缩,冠部整体偏歪而出现胎里拱起现象.3结语通过调整胎肩部位结构设计,加强工艺控制,优化挤出,成型,硫化等工艺参数,有效地解决了10.00R20,12.00R20和225/70R19.5等规格轮胎胎里不平缺陷.收稿日期:2007-l】一l9ATC公司工程机械轮胎进入亚洲市场中图分类号:U463.341.2文献标识码:D美国《橡胶世界》(www.rubberworld.eom) 2008年2月13日报道:美国ATC轮胎公司生产的Colorado牌工程机械轮胎从2008年开始进入亚洲市场.目前已经有几个装载了轮胎轮辋直径为889和1245 ram(35和49英寸)的Colorado牌工程机械轮胎的集装箱被运抵南亚和中东地区,在未来10个月里还将有10多个集装箱的工程机械轮胎被运往该地区.此外,ATC公司轮胎轮辋直径为l295和1448ram(51和57英寸)的工程机械轮胎也将很快运抵亚洲市场.亚洲工程机械轮胎市场长期以来被日本,法国,俄罗斯和中国所占据,这是ATC公司首次直接进入亚洲国家.根据目前亚洲市场对工程机械轮胎的需求,2008年ATC公司将向亚洲市场投放价值1亿美元的工程机械轮胎,这不仅会给中国和俄罗斯的工程机械轮胎产品带来威胁,而且ATC公司将采取相应的措施与普利司通,米其林等世界轮胎巨头展开竞争.ATC公司是美国四大工程机械轮胎公司之一,主要服务于全球矿山,建筑和港口运输领域. (《RubberAsia》北京办事处梁金兰摘译)。
全钢载重子午线轮胎均匀性测试及其影响因素
缪一鸣
【期刊名称】《轮胎工业》
【年(卷),期】2005(25)9
【摘要】介绍全钢载重子午线轮胎均匀性测试原理及项目,并从半成品部件、胎坯成型和硫化过程角度,列出引起轮胎径向力波动、侧向力波动和锥度效应的因素.在生产过程中需始终注重对各项因素的控制,才能确保轮胎产品的均匀性.
【总页数】3页(P571-573)
【作者】缪一鸣
【作者单位】杭州朝阳橡胶有限公司,浙江,杭州,310018
【正文语种】中文
【中图分类】U463.341+.6;TQ330.4+93
【相关文献】
1.提高全钢载重子午线轮胎均匀性的工艺措施 [J], 姜涛;穆太华
2.无内胎全钢载重子午线轮胎均匀性影响因素分析 [J], 史睿;袁俐敏
3.无内胎全钢载重子午线轮胎均匀性影响因素分析 [J], 史睿;袁俐敏;
4.高性能12R22.5全钢载重子午线轮胎的开发及性能测试 [J],
5.硫化工序对全钢载重子午线轮胎均匀性径向跳动值的影响 [J], 霍占东;焦守万;叶强;沈春和;纪丽丽
因版权原因，仅展示原文概要，查看原文内容请购买。
全钢载重子午线轮胎侧偏特性有限元分析发布时间：2021-08-09T15:34:50.137Z 来源：《中国科技信息》2021年9月中作者：姜敬如杨丽张鹏飞[导读] 汽车对地面的作用是通过轮胎实现的，轮胎的力学特性直接影响车辆的操纵性、平顺性和安全性等性能。
汽车的操纵稳定性很大程度上取决于轮胎的侧偏特性，其已成为各汽车厂家和轮胎生产企业研究和分析的重点。
八亿橡胶有限责任公司姜敬如杨丽张鹏飞山东省枣庄市 277000摘要：汽车对地面的作用是通过轮胎实现的，轮胎的力学特性直接影响车辆的操纵性、平顺性和安全性等性能。
汽车的操纵稳定性很大程度上取决于轮胎的侧偏特性，其已成为各汽车厂家和轮胎生产企业研究和分析的重点。
在汽车行驶过程中，由于路面的侧向倾斜、转弯时的离心力等因素，使车轮的运动方向偏离其中心，此时车轮的旋转平面与行驶方向的夹角称为侧偏角。
传统的试验方法是研究轮胎侧偏特性的重要手段，黄舸舸等通过常规试验研究了带束层结构对轮胎侧偏特性的影响。
近年来，随着计算机技术的飞速发展和有限元商用分析软件的不断完善，有限元仿真分析方法开始应用于轮胎侧偏特性的研究。
关键词：全钢载重子午线轮胎；侧偏特性；侧向力；回正力矩；有限元分析引言轮胎是汽车的重要组成部件，是橡胶工业重要的产品。
轮胎的主要功能是支承负荷，向地面传递制动力、驱动力和转向力，以及缓冲减振，车辆实现各种运动的外力大部分都是由轮胎与路面的相互作用产生的。
轮胎对汽车性能具有十分重要的影响，车辆的许多重要性能都与轮胎的力学特性有关，如车辆的操纵稳定性、行驶与制动的安全性、车辆动力性与通过性等，而且还影响着汽车的环保性能和运输效率，这些性能的改善都依赖于对轮胎力学特性的研究。
因此轮胎力学特性的研究是车辆动力学分析和研究的基础.1全钢载重子午线轮胎的结构橡胶材料属超弹性材料，具有近似体积不可压缩性和非线性本构关系，它的力学行为对温度、环境、应变历史、加载的速率都非常敏感，这样使得描述橡胶的行为变得更为复杂。
轮胎动平衡测试原理与影响因素分析及其对策发表时间：2018-10-01T20:41:14.320Z 来源：《建筑模拟》2018年第19期作者：于仁芳步建民[导读] 轮胎动平衡性能的好坏是评价轮胎质量的关键要素，动平衡测量是保证轮胎质量的重要手段。
文章介绍了轮胎动平衡性能问题的影响因素，提出了动平衡测量的原理与方法，希望有助于提高轮胎动平衡检测质量，更好的保证轮胎产品质量。
于仁芳步建民赛轮股份有限公司 266000摘要：轮胎动平衡性能的好坏是评价轮胎质量的关键要素，动平衡测量是保证轮胎质量的重要手段。
文章介绍了轮胎动平衡性能问题的影响因素，提出了动平衡测量的原理与方法，希望有助于提高轮胎动平衡检测质量，更好的保证轮胎产品质量。
关键词：轮胎；动平衡；测量原理；测量方法 21世纪，随着我国物流业的快速发展和高速公路基础设施的不断建设，同时也推动了我国轮胎工业的飞速发展，从而也促使轮胎生产的质量不断升级。
轮胎产品升级的质量指标之一———轮胎动平衡测试参数指标，必须达到国家或国际标准要求。
轮胎的动平衡不仅导致机车轮轴的持续振动和影响人身安全，还影响乘坐的平稳性、舒适性等。
因此，轮胎动平衡测试合格率指标也是轮胎生产企业控制的质量指标之一。
为全面提升我公司轮胎动平衡测试合格率的指标，我们针对其具体的影响因素进行了综合分析并实施对策，进行设备改造和对设备进行预防性维护维修以及对设备精度进行定期检测和校正，取得了较好的效果。
随着公路基础设施建设和国民经济的发展，轮胎工业得到高速发展，对轮胎产品质量的要求也越来越严格。
轮胎的动平衡性能直接关系到轮胎产品的质量，需要采取有效的测量检测手段确保其符合国家甚至国际标准。
因此，研究轮胎动平衡性能影响因素及其测量原理与方法，具有积极的现实意义。
1轮胎动平衡性能的影响因素轮胎生产制造过程中可能因多种因素影响，导致轮胎内部刚性不足或分布不均，使轮胎重心未能与旋转轴中心相符，在轮胎旋转时会产生不均匀的惯性离心力，从而影响轮胎的动平衡性能。
第9期全钢载重子午线轮胎均匀性测试及其影响因素缪一鸣(杭州朝阳橡胶有限公司,浙江杭州 310018) 摘要:介绍全钢载重子午线轮胎均匀性测试原理及项目,并从半成品部件、胎坯成型和硫化过程角度,列出引起轮胎径向力波动、侧向力波动和锥度效应的因素。
在生产过程中需始终注重对各项因素的控制,才能确保轮胎产品的均匀性。
关键词:全钢载重子午线轮胎;均匀性;影响因素 中图分类号:U463.341+.6;TQ330.4+93 文献标识码:B 文章编号:100628171(2005)0920571203 汽车在高速行驶时要求有良好的平稳性。
汽车在好路面上行驶时,由路面不平坦而引起的车辆振动较小,这时轮胎的不均匀性就会成为汽车振动、冲击的主要干扰源。
对轮辋和轮胎的组合件而言,轮辋的影响程度较小,轮胎是其干扰源的主体。
随着道路等级的不断提升和大型车辆档次的提高,用户已非常注重轮胎的行驶平稳性和舒适性。
有很多轮胎经销商直接提出对全钢载重子午线轮胎做均匀性测试的要求,特别是无内胎轮胎。
我公司已将载重子午线轮胎的均匀性测试列为重要的检测项目之一。
轮胎的不均匀性包括几何尺寸不均匀性、质量分布不均匀性和刚性分布不均匀性。
由于轮胎是对称的旋转体,除了不均匀性问题之外,还有不平衡度问题。
本文仅就全钢载重子午线轮胎的均匀性测试和各制造工序对其的影响作一介绍。
1 均匀性测试用均匀性试验机测试轮胎不均匀程度是最有效的方法。
在均匀性试验机上,给轮胎施加恒定气压和规定负荷后与转鼓压合,如图1所示。
轮胎以400r・min-1的转速启动,再降到60 r・min-1的检测转速作匀速转动。
首先进行顺时针旋转测试,然后进行逆时针旋转测试。
当轮胎轴心与转鼓轴心距离固定时,负荷传感器可测出 作者简介:缪一鸣(19562),男,浙江杭州人,杭州朝阳橡胶有限公司工程师,主要从事子午线轮胎结构设计工作。
轮胎径向力和侧向力波动的周期性变化,并计算出锥度效应和侧偏角。
