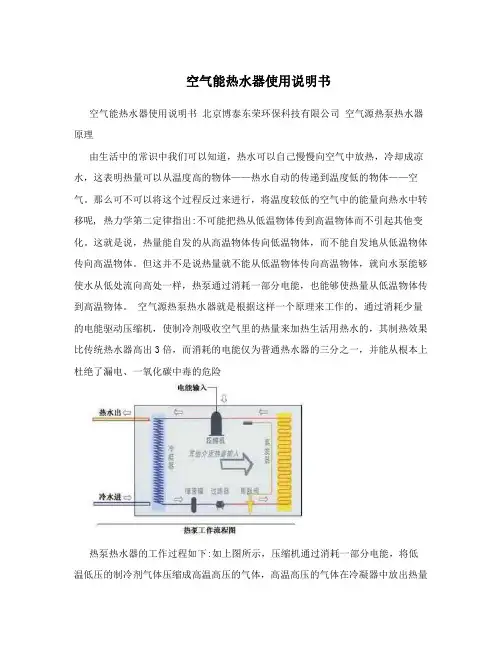

空气源热泵热水器原理
由生活中的常识中我们可以知道,热水可以自己慢慢向空气中放热,冷却成凉水, 这表明热量可以从温度高的物体一一热水自动的传递到温度低的物体一一空气。那么可不可以将这个过程反过来进行,将温度较低的空气中的能量向热水中转移呢?热力学第二定律指出:不可能把热从低温物体传到高温物体而不引
起其他变化。这就是说,热量能自发的从高温物体传向低温物体,而不能自发地从低温物体传向高温物体。但这并不是说热量就不能从低温物体传向高温物体,就向水泵能够使水从低处流向高处一样,热泵通过消耗一部分电能,也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理
来工作的,通过消耗少量的电能驱动压缩机,使制冷剂吸收空气里的热量来加热生活用热水的,其制热效果比传统热水器高出3倍,而消耗的电能仅为普通热水器的三分之一,并能从根本上杜绝了漏电、一氧化碳中毒的危险
电能输入一1
热水岀一
lili
冷水进
热泵工作流程图
热泵热水器的工作过程如下:如上图所示,压缩机通过消耗一部分电能,将低温低压的制冷剂气体压缩成高温高压的气体,高温高压的气体在冷凝器中放出热量将水加热,自己温度被降低,经过膨胀阀节流降压后,变成低温低压的气液混合物,在蒸发器中制冷剂吸收其他介质(如空气、井水)中的热量,变成低温低压的气体,然后再被压缩机吸收,压缩成高温高压的气体加热热水。
与其他形式的热水器相比,热泵热水器主要有安全、节能、环保的特点。
安全性:
传统热水器以燃气、电和太阳能为主,三分天下,燃气热水器安全性较差, 燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件,电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁,太阳能热水器储水式的特点决定了其在晴天时,水温可能很高,造成烫伤,阴雨天的电辅助加热却留下安全隐患,与以上热水器不同,热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水,电主要用于压缩机,制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量,水电完全分离,
这样,既不存在漏电隐患,省去了防漏电的烦恼,也避免了电加热管表面温度高,易结垢并影响加热效率的弊端,真正作到绝对安全。
节能性:
由于采用热泵技术,可将大量低品位的热源(空气中的热量)通过压缩机和制冷剂,转变为高品位的可利用的热能,热泵热水器由于吸收了大量空气中的热量,能效比平均在3以上,即热泵热水器的压缩机每耗一度电,可产生电加热消耗3度电产生的热水,极大的节省了能源。;
以120升热泵热水器为例,压缩机功率为500瓦,热效率值为370%(标准工况环境温度为20C),是普通电热水器的四倍左右(电热水器热效率为95%,大大节省了电能,同样120升水从15C升到55E,普通电热水器需要6Kw康特姆热泵热水器仅需1.5 Kw,不仅仅节省了费用,大面积推广也可极大的缓和电力紧张情况,具有很大的现实意义。
下面是几种热水器的经济对比,以120升,温度从15C升到55E为例,对比如下:热水器种类热泵热水器电热水器太阳能热水器燃气热水器
燃料种类电电电天然气
有无污染无无无有
有无危险性无有触电隐患有触电隐患危险
是否方便方便较方便不方便较方便
燃值860 大卡/Kwh860 大卡/Kwh860 大卡/Kwh9000 大卡/m3热效率370%95%280%70%
燃料单价0.5 元/Kwh0.5 元/Kwh0.5 元/Kwh 2.0元
120升水费用0.75 元 2.94 元 1.0元 1.5
年运行费用273.8 元1073.1 元365元547.5 元
注:热泵热水器的热效率采用标准工况环境温度20°C,水温15°C计算,太阳能热水器以带电辅助加热的为对比对象,全年阴天按120天核算,热效率为280% 热泵热水器的环保性:
与燃气热水器相比无任何排放,其制冷剂选用R417A是一种环保制冷剂,对臭氧层零污染,是R22的理想替代产品,目前,该产品在欧洲替换制冷剂市场占80%^上的市场份额,被广泛地用于商场、宾馆、超市和办公场所等中央空调制冷剂的替换,其节能、环保、高效和替换简单(不用换压缩机和膨胀阀)等特点,使其已成为欧洲替换R22的首选产品。
各种热水器加热方式比较(以每天产生10吨热水,温差45C计算,制热量为450000 大卡)
热泵的理论起源于十九世纪早期卡诺的著作,他在1824年发表关于卡诺循环的论文,这个理论经过30年后,在1850年初开尔文(L.KeIvin )提出:冷冻装置可以用于加热,之后许多科学家和工程师对热泵进行了大量研究,这种研究持续了80年之久。1912年瑞士的苏
黎世已成功安装一套以河水作为低位热源的热泵设备用于供暖,并以此申报专利,这就是早
期的水源热泵系统,也是世界上第一套热泵系统。
热泵工业在20世纪40年代到50年代早期得到迅速发展,到1943年大型热泵的数量
已相当客观。1948年小型热泵的开发工作有了很大的进展,家用热泵和工业建筑用的热泵大批投放市场。由于热泵可以把制冷与采暖合用一套装置,而热泵若在电力充足而电能价
格又便宜的地区使用时,其运行费用甚低。因此,用户对热泵产生兴趣,使热泵进入了早期发展阶段。
20世纪70年代初期,由于“能源危机”的出现,热泵又以其回收低温废热,节约能源的特点,在产品经改进后,重新登上历史舞台,受到了人们的青睐。例如美国,热泵的产量从1971年的8.2万套/年猛增至1976年的30万套/年,1977年再次跃升为50万套/年,而此时日本后来居上,年产量已超过50万套。目前热泵市场每年都在成
倍增长,发展势头相当迅猛。
在欧美大多数发达国家,如澳大利亚、英国、法国、德国、北欧南欧的一些国家,热
泵产品已经进入了大多数家庭,例如澳大利亚Quantum公司,从上世纪70年代生产出家
用空气源热泵产品至今,有的产品已正常运行了十几年。其性能得到用户的高度评价。
空气能热水器!在安装和使用之前,请仔细阅读本使用说明书!本说明书提供了包括有关正确安装、调试、开启及维修机器所必需的信息。
空气能热水器机组在生产时,严格遵循设计标准,确保该机组能一直处于安全、高质量的运行状态,提供高度的可靠性以及优良的适应性。
公司对任何由于安装、调试不当、不必要的维修、不遵守本说明书规定或指导而造成的人员伤害或机器损伤,不承担任何责任。
安装工作必须由具备相应资格的专业人员按照机身上的线路图进行接线,并在安装和使用过
程中要注意以下几点:
1. 适用于中国标准的供电条件,安装前应确认所在地区的电网电压与热水器机组铭牌上所标的电压是否相符,电源、电线和插座的通载能力是否适合本机输入功率的要求;
