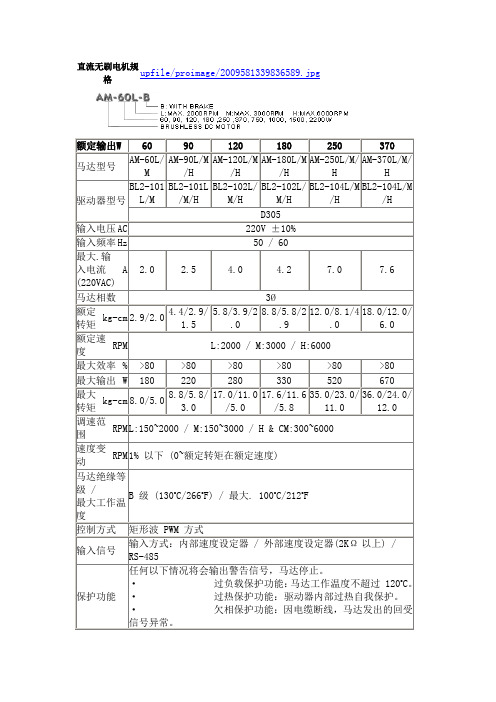

直流无刷电机规格upfile/proimage/2009581339836589.jpg额定输出W6090120180250370马达型号AM-60L/MAM-90L/M/HAM-120L/M/HAM-180L/M/HAM-250L/M/HAM-370L/M/H驱动器型号BL2-101L/MBL2-101L/M/HBL2-102L/M/HBL2-102L/M/HBL2-104L/M/HBL2-104L/M/HD305输入电压AC 220V ±10%输入频率Hz 50 / 60最大.输入电流(220VAC)A 2.0 2.5 4.0 4.2 7.0 7.6马达相数3Ø额定转矩kg-cm 2.9/2.04.4/2.9/1.55.8/3.9/2.08.8/5.8/2.912.0/8.1/4.018.0/12.0/6.0额定速度RPM L:2000 / M:3000 / H:6000最大效率% >80 >80 >80 >80 >80 >80最大输出W 180 220 280 330 520 670最大转矩kg-cm 8.0/5.08.8/5.8/3.017.0/11.0/5.017.6/11.6/5.835.0/23.0/11.036.0/24.0/12.0调速范围RPM L:150~2000 / M:150~3000 / H & CM:300~6000速度变动RPM 1% 以下 (0~额定转矩在额定速度)马达绝缘等级 /最大工作温度B 级 (130o C/266o F) / 最大. 100o C/212o F控制方式矩形波 PWM 方式输入信号输入方式：内部速度设定器 / 外部速度设定器(2KΩ以上) /RS-485保护功能任何以下情况将会输出警告信号，马达停止。
·过负载保护功能：马达工作温度不超过 120o C。
·过热保护功能：驱动器内部过热自我保护。
高响应交流伺服电机――――3_1 ISMV&ISMH系列高响应交流伺服电机用户手册Ver0.0 深圳市汇川技术股份有限公司前言感谢您使用汇川公司ISMV&ISMH系列高响应交流伺服电机。
该系列交流伺服电机是一种快速响应、精确定位的交流伺服电机。
该产品需要配合伺服驱动器一起组成一套驱动系统，可用于各种需要精确定位、精密控制的场合。
在使用该系列电机之前，请您仔细阅读本使用说明书各项内容，以保证该电机的正确安装、连接、使用和维护。
注意事项♦本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。
♦由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及时进行变更。
♦由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。
♦如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。
♦客服电话：400-777-12601.1 安全及注意事项a、使用前用500V兆欧表检查电机U、V、W对电机外壳的绝缘电阻，应该不低于2MΩ。
b、使用时应有良好的接地。
c、电机转动时请不要用手触摸电机的轴伸。
d、不要撞击电机，以免造成光电编码器损坏。
e、装机前电机须空载与伺服驱动器联调正常。
1.2 产品使用环境海拔高度：1000米以下环境温度：0℃～40℃相对湿度：20%-80%(不得结露)IP等级：全封闭自冷却IP65、风冷IP54（轴贯通部分除外）电机需要安装在通风良好、且不能够太阳直晒的室内环境1.3 选配件本公司的电机默认都是带油封的，若不需要请在订货中注明，其余配件也请一并注明。
1.4 到货检查收到您订购的产品后，开箱检查以下内容，如有不符请您与订购的代理商或本公司联系。
a、请核对产品的铭牌，确认是否是您订购的产品。
b、检查电机外观有无在运输中损坏。
c、除产品本身以及使用说明书外，确认您所订购的附件是否完整。
1.5 搬运和储存该产品为精密制造产品，搬运以及使用中周转一定要轻拿轻放、防止碰撞，禁止敲击电机或用手提拉电机和光电编码器的引出线，以免造成产品损坏。
雷赛智能 第五代L5系列交流伺服电机与驱动器高性能 高品质低成本雷赛L5系列交流伺服应用场合优良的外观设计数控机床包装机印刷机雷赛第五代系列交流伺服系统每个精品的诞生都来自于对用户需求的深刻理解和对用户满意的执着追求！中国自动化设备厂家在性能、品质和成本等方面面临着越来越苛刻的客户要求和竞争压力! 采用进口交流伺服能保证运动控制的性能和品质，但是激烈的价格竞争往往使得设备厂家利润微薄甚至无利可图；采用国产伺服虽能显著降低设备成本，但运动性能却常常不如人意。
所以，进口伺服的运动性能加国产伺服的成本优势是很多中国设备厂家的梦想！雷赛智能的第五代精品交流伺服L5系列正是为帮助设备厂家实现这一梦想而精心打造，通过整合美国先进伺服算法、历时十年研发和五代升级。
L5系列具有高性能、高品质、低成本等特点，都是为了帮助用户制造出更有竞争优势和赢利能力的新一代设备。
17位编码器、陷波滤波、惯量估计、干扰观测和补偿等多目 录1、L5系列交流伺服系统简介 4 1.1产品性能 1.2电机与驱动对应表2、L5伺服驱动器简介 10 2.1伺服驱动器命名规则 2.2外部连接 2.3控制模式标准接线 2.4驱动器技术规格 2.5驱动器安装尺寸 4、L5配件简介 355、L5系列产品选购 393、L5伺服电机简介 19 3.1伺服电机命名规则 3.2伺服电机技术规格 3.3伺服电机安装尺寸 3.4伺服电机转矩特性1. L5系列交流伺服系统简介1.1 产品性能2500线（10，000ppr）编码器17位（131，072ppr）编码器优异的动态跟踪精度位置命令位置误差0 10 20 30 40 50 60 70 80 90时间（ms）※测试条件：雷赛600W,2500线伺服电机，带50%负载，通过雷赛自带Pro Tuner120 140 16018020060 80 1000 20 40时间（ms）抗共振的陷波滤波功能■内置陷波滤波器，可有效抑制中高频的机械共振●可抑制1500HZ以下的共振频率。
Smart & AccurateBONMET SERVO SYSTEM性能卓越● 多合一控制方式 利用参数切换可分别使用：①位置控制；②速度控制；③转矩控制；④JOG 控制；⑤点对点控制。
● 单轴定位功能SA 系列伺服驱动器内置了16节点的单轴定位功能，用户可以通过伺服驱动器的RS-232通讯接口直接与触摸屏连接，从而省却了中间的PLC 单元。
● 伺服系统分析功能博美德伺服驱动器专用计算机软件Servofly ，能对所有参数进行编辑、传送、比较以及初始化，监控所有信号、报警、系统状态等，功能强大，操作便捷。
种类齐全● 与机器匹配的伺服电机种类齐全博美德伺服电机现在拥有27种不同型号，适用面广泛，并且我们仍在不断开发新型产品。
● 多种配套类型伺服驱动器博美德伺服驱动器拥有SA 系列和SL 系列2个系列，现已涵盖0.4KW 至5.5KW 的多种类型驱动器，广泛运用于各种工业环境。
质量保证● 伺服电机选用高工作温度、高磁能积优质的永磁材料做成，使用优化的电磁参数设计，电机长期运行时仍能保持优良的工作状态，IP65的防护等级，特别适用于工业环境。
● 伺服驱动器 采用德国进口模块，专业的系统设计，先进的PID 控制算法，能与电机参数实现无缝联接，使产品性能达到最佳效果。
型号说明 BONMET SA● 适配类型 ● SM 系列伺服电机● 伺服驱动器规格● 伺服驱动器连接图● 控制软件● 伺服产品选件1：表示电机是正弦波驱动的永磁同步交流伺服电机。
2：表示电机外径，单位：mm。
3：表示电机零速转矩，其值为三位数×0.1，单位：Nm。
4：表示电机额定转速，其值为二位数×100，单位：rpm。
5：表示电机适配的驱动器工作电压，L—AC220V，H—AC380V。
6：表示反馈元件的规格，F—复合式增量编码器（2500 C/T）；F1—省线式增量编码器；R—1对极旋转变压器。
7：表示电机类型，B—基本型。
东元TSDA/ESDA系列交流伺服电机1.TSDA/ESDA系列交流伺服电机：★伺服电机的输出功率为200W~3000W★额定转速为：1000rpm，1500rpm.2000rpm,3000rpm★搭配TSDA/ESDA系列数位式驱动器。
机种齐全，能提供低转速及高转速的不同要求。
★低噪音、低震动。
★高精致外观、安装容易。
★低转子惯量设计提升马达在高速、高频率定位上的信赖性。
★全数位控制，体积小。
★可分别选择控制模式（位置、速度及扭力）★多种设定值可由面板直接变更。
★面板显示马达运转状态或驱动器错误讯息。
★品质保证，符合CE规格产品马达编码说明例如：TSB08751C2NH3101（注：①：TS，②：B，③）：08，④：751，⑤：C，⑥：2，⑦：N，⑧：H，⑨：3，⑩：1，⑾：型号：TSB07301C-2NT3 TSB08751C-2NT3 TSC06201C TSC06401C TSC08751C TSB13551A-3NTA TSB13551H-3NTA TSB13102A-3NTA TSB13102B-3NTA TSB13102H-3NTA TSB13152B-3NTA TSB13202B-3NTA TSB13302B-3NTA 6CC201G-3DEBE 6CC401G-3DEBE2. TSDA系列交流伺服驱动器特点：★TSDA属于标准型驱动器★搭配伺服电机功率200W~3000W★全数位控制，体积小。
★可分别选择控制模式（位置、速度及扭力）★多种设定值可由面板直接变更。
★面板显示马达运转状态或驱动器错误讯息。
★应用在包装、电子、非标、切割、材料成型、加工设备等型号：TSDA15B TSDA20B TSDA30C TSDA50C TSDA75C东元TSDA标准型驱动器：适配电机TSDA15B (120W~300W ) TSDA20B (400W~750W)TSDA30C (750W~1000W) TSDA50C (1.5KW~2KW)TSDA75C (2KW~3KW)3. ESDA系列交流伺服驱动器特点：★搭配伺服电机功率200W~1.5KW★ESDA系列经济型伺服，是由台湾东元第一代通用伺服TSDA的升级简化版★将位置脉冲输入和模拟电压输入两种控制模式分开，驱动器的运算速度提高15%。

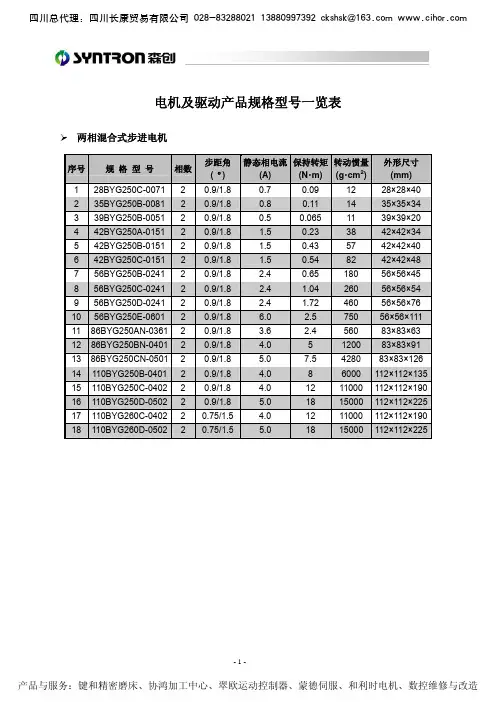

序号规格型号额定输出功率(W)额定转矩(N•m)额定转速(rpm)额定相电流(A)适配驱动器MS-A MS-E TS-A TS-C HS-A1 40CB010C-500000 100 0.32 3000 1.0 MS0010E2 60CB020C-500000 200 0.64 3000 1.27 MS0010AMS0020AMS0040E TS0020A22 HS0020A3 60CB040C-500000 400 1.27 3000 2.8 MS0040A MS0040E TS0040A22 HS0040A4 60CB060C-500000 600 1.91 3000 3.5 MS0075A MS0075E TS0075A22 HS0075A5 60CB020C-020000 200 0.64 3000 1.27 MS0010AMS0020AMS0040E TS0020A22 HS0020A6 60CB040C-020000 400 1.27 3000 2.50 MS0040A MS0040E TS0040A22 HS0040A7 60CB060C-200000 600 1.91 3000 3.73 MS0075A MS0075E TS0075A22 HS0075A8 60CB040C-300000 400 1.27 3000 2.8 MS0040A MS0040E TS0040A22 HS0040A9 80CB075C-500000 750 2.39 3000 4.4 MS0075A MS0075E TS0075A22 HS0075A10 80CB100C-500000 1000 3.18 3000 4.5 MS0100E TS0100A22 HS0100A11 80CB050C-200000 500 1.59 3000 3.23 MS0075A MS0040E TS0075A22 HS0075A12 80CB075C-020000 750 2.39 3000 4.78 MS0075A MS0075E TS0075A22 HS0075A13 80CB100C-200000 1000 3.18 3000 6.34 MS0100E TS0100A22 HS0100A14 90CB075C-700000 750 2.39 3000 3.58 MS0075A MS0075E TS0075A22 HS0075A15 110MB040A-001000 400 3.82 1000 2.0 MS0040A MS0075E TS0040A22 HS0040A16 110MB060D-001000 600 4.0 1500 2.6 MS0075A MS0075E TS0075A22 HS0075A17 110MB075D-001000 750 5.0 1500 3.2 MS0075A MS0075E TS0075A22 HS0075A18 110MB075B-001000 750 3.58 2000 3.2 MS0075A MS0075E TS0075A22 HS0075A19 110MB075D-501000 750 5.0 1500 4.8 MS0075A MS0075E TS0075A22 HS0075A20 110MB100B-501000 1000 5.0 2000 5.5 MS0075ETS0100A22 HS0100A 21 110MB120B-501000 1200 6.0 2000 6.0 MS0100ETS0150A32TS0150C32HS0150A 交流伺服电机规格型号一览表（220V）序号规格型号额 定输出功率(W) 额 定 转 矩(N •m)额 定转 速(rpm)额 定相电流(A)适配驱懂器MS-AMS-E TS-A TS-C HS-A 23 130MB055A-701000 550 5.25 1000 3.12 MS0075ATS0075A22HS0075A 24 130MB100A-701000 1000 9.55 1000 4.72 MS0100E TS0100A22 HS0100A25 130MB150A-701000 1500 14.32 1000 6.76TS0150A32 TS0150C32HS0150A 26 130MB100D-701000 1000 6.61500 5.0TS0100A22 HS0100A 27 130MB100B-701000 1000 4.77 2000 4.72TS0100A22HS0100A 28 130MB150B-701000 1500 7.16 2000 6.87 TS0150A32 TS0150C32HS0150A 29 130MB200B-701000 2000 9.55 2000 9.18 TS0200A32 TS0200C32HS0200A 30 130MB300B-701000 3000 14.32 2000 12.95TS0300A32 TS0300C32HS0300A 31 130MB100C-701000 1000 3.27 3000 4.96TS0100A22HS0100A 32 130MB150C-701000 1500 4.78 3000 6.41TS0150A32 TS0150C32HS0150A 33 130MB200C-701000 2000 6.5 3000 9.5 TS0200A32 TS0200C32HS0200A 34 130MB300C-701000 3000 9.55 3000 12.95TS0300A32 TS0300C32HS0300A 35 130MB100B-501000 1000 5 2000 4.5 MS0100ETS0100A22 HS0100A 36 130MB150B-501000 1500 7.7 2000 8.5 TS0200A32 TS0200C32HS0200A 37 130MB200B-501000 2000 10 2000 8.5 TS0200A32 TS0200C32HS0200A 38130MB300B-501000300015200013.5TS0300A32TS0300C32HS0300A交流伺服电机规格型号一览表（380 V ）序号 规格型号额定电压 (V) 额定输出功率 (W)额 定 转 矩(N •m) 额 定 转 速(rpm)额定相电流(A)适配驱动器 1 130HMB150A-301000380 1500 15 1000 5 TS0150C33 2 130HMB300B-301000 380 3000 15 2000 8 TS0300C33 3 150HMB360B-601000 380 3600 18 2000 10.5 TS0400C33 4 150HMB380E-601000 380 3800 15 2500 11.5 TS0400C33 5 150HMB460B-601000380 4600 23 2000 13.5 TS0500C33 6150HMB540B-601000 380540027200013.5TS0600C33交流伺服电机规格型号一览表（220 V ，512线编码器）序号 规格型号 额定输出功率 (W) 额 定 转 矩 (N •m) 额 定 转 速(rpm) 额定相电流(A)适配驱动器 1 80CB055C-808000 550 1.8 3000 3 MS0040E V1.1 MS0075E V1.8 2 80CB075C-808000 750 2.4 3000 3.7MS0075E V1.8交流伺服电机规格型号一览表（48 VDC ） 序号 规格型号额定电压 (VDC) 额定输出功率 (W) 额 定 转 矩 (N •m) 额 定 转 速 (rpm) 额定相电流(A)适配驱动器1 60LCB040C-100000484001.2730006.63LS-20520A LS-40520A交流伺服驱动器规格型号一览表类 型分 类 规格型号 额定功率(W)额定电压经济型 MS-A系列MS0020A 200单相220VACMS0040A 400MS0075A 750MS-E系列MS0010E 100MS0040E 400MS0075E 750MS0100E 1000高性能型 TS-A系列TS0020A22 200单相220VACTS0040A22 400TS0075A22 750TS0100A22 1000TS0150A32 1500三相220VACTS0200A32 2000TS0300A32 3000TS-C系列TS0150C32 1500TS0200C32 2000TS0300C32 3000TS0150C33 1500三相380VACTS0200C33 2000TS0300C33 3000TS0400C33 4000TS0500C33 5000TS0600C33 6000TS0700C33 7000TS0800C33 8000TS0900C33 9000HS-A系列HS0020A 200单相220VACHS0040A 400HS0075A 750HS0100A 1000HS0150A 1500HS0200A 2000HS0250A 2500HS0300A 3000低压型 LS-A系列LS-20520A (二合一型) 40018～80VDC LS-40520A (四合一型) 400。
