永磁同步电机的原理及结构永磁同步电机的原理基于电磁感应和电磁力的相互作用。
当定子上通以三相对称交流电流时，会在定子绕组中形成旋转磁场。
同时，永磁体在转子中产生一个恒定的磁场。
当转子与定子磁场同步旋转时，由于两者之间的相对运动，会在转子绕组中感应出电动势。
根据电磁感应定律，感应电动势的大小与转子绕组中的磁场变化率成正比。
同时，转子绕组中的电流会产生一个电磁力，将转子带动旋转。
当转子与定子磁场同步旋转时，电磁力与负载力平衡，转子可以稳定运行。
1.永磁体：永磁同步电机的永磁体通常是采用稀土永磁材料，如钕铁硼（NdFeB）或钴硼（SmCo）。
永磁体产生的磁场具有高磁能积和高矫顽力，能够提供强大的磁场用于励磁。
2.定子：定子是永磁同步电机的固定部分，通常由三个对称的绕组组成。
定子绕组中通以三相对称的交流电流，形成一个旋转磁场。
定子绕组通常采用导线绕制或者铜箔绕制，这些绕组安装在定子铁心上。
3.转子：转子是永磁同步电机的旋转部分，主要由磁极和绕组组成。
转子上的磁极通常采用永磁材料制作，其磁化方向与永磁体的磁场方向相一致。
转子绕组槽内通以直流电流，产生一个磁场。
转子绕组一般由导线绕制，在绕制过程中需要采取特殊的绝缘措施。
1.高效率：永磁同步电机具有高效率，能够将输入的电能转化为机械能的效率更高。
由于永磁体提供了稳定的磁场，减少了磁场损耗，提高了电机的效率。
2.高起动力矩：由于永磁同步电机的转子上具有永磁体，使得电机具有较高的起动力矩。
在启动过程中，永磁体提供的磁场可以立即产生电磁力，使得电机能够迅速起动。
3.短时间过载能力强：永磁同步电机由于永磁体产生的磁场较强，使得电机具有较好的短时间过载能力。
在短时间内，电机能够承受较大的负载。
4.体积小、重量轻：相同功率下，永磁同步电机相比传统的感应电机具有体积小、重量轻的优势。
这使得永磁同步电机在一些对体积和重量要求较高的应用场合具有较大的优势。
总结：永磁同步电机采用永磁体作为励磁源，并利用电磁感应和电磁力相互作用的原理进行工作。

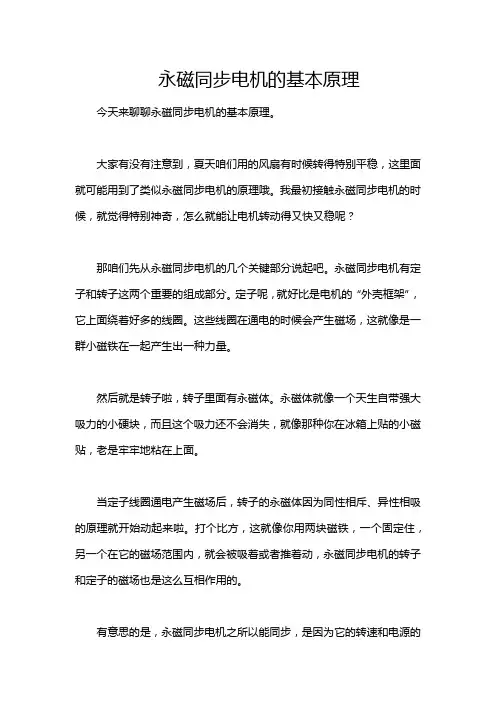

永磁同步电机的基本原理今天来聊聊永磁同步电机的基本原理。
大家有没有注意到，夏天咱们用的风扇有时候转得特别平稳，这里面就可能用到了类似永磁同步电机的原理哦。
我最初接触永磁同步电机的时候，就觉得特别神奇，怎么就能让电机转动得又快又稳呢？那咱们先从永磁同步电机的几个关键部分说起吧。
永磁同步电机有定子和转子这两个重要的组成部分。
定子呢，就好比是电机的“外壳框架”，它上面绕着好多的线圈。
这些线圈在通电的时候会产生磁场，这就像是一群小磁铁在一起产生出一种力量。
然后就是转子啦，转子里面有永磁体。
永磁体就像一个天生自带强大吸力的小硬块，而且这个吸力还不会消失，就像那种你在冰箱上贴的小磁贴，老是牢牢地粘在上面。
当定子线圈通电产生磁场后，转子的永磁体因为同性相斥、异性相吸的原理就开始动起来啦。
打个比方，这就像你用两块磁铁，一个固定住，另一个在它的磁场范围内，就会被吸着或者推着动，永磁同步电机的转子和定子的磁场也是这么互相作用的。
有意思的是，永磁同步电机之所以能同步，是因为它的转速和电源的频率是相关联的。
这就要说到电机转动一圈，它的磁场要交替一定的次数。
比如说，就像咱们跑步的时候，脚步的频率和心跳的频率如果能协调好，那跑起来就又稳又高效。
永磁同步电机就是这样保持着磁场和转速同步的节奏。
在实际应用中，永磁同步电机在新能源汽车中可起着大作用。
电动车跑起来又稳又安静，很大程度上就是永磁同步电机的功劳。
新能源汽车需要电机能够精确地控制速度和扭矩，永磁同步电机就能很好地满足这个要求。
不过老实说，我一开始也不明白为什么永磁同步电机的磁场强度这么关键呢？后来了解到磁场强度不够的话，电机的动力就会不足，就像用小力气推大石头，推不动一样。
说到这里，你可能会问，那这个永磁同步电机有什么注意事项呢？有一点很重要的就是散热，因为电机运行的时候会产生热量，如果热量散不出去，就像人发烧一样，再好的身体机能也会出问题，有可能会使永磁体的磁性减弱或者电机内部的线圈绝缘性受损呢。
永磁同步电机详细讲解永磁同步电机是一种广泛应用于工业和家用电器的电机类型。
它具有高效率、高功率密度和高控制性能等优点，因此被广泛应用于各个领域。
本文将详细介绍永磁同步电机的工作原理、特点以及应用。
一、工作原理永磁同步电机是一种通过电磁感应原理进行能量转换的电机。
它由定子和转子两部分组成。
定子上有三个相位的绕组，通过交流电源供电，产生旋转磁场。
转子上带有永磁体，它在旋转磁场的作用下，受到电磁力的作用而旋转。
通过控制定子绕组的电流，可以实现对电机的转速和转矩的精确控制。
二、特点1. 高效率：永磁同步电机由于没有励磁损耗，能够更有效地将电能转化为机械能。
相比于传统的感应电机，其效率更高。
2. 高功率密度：永磁同步电机相比其他电机类型，具有更高的功率密度，可以在相同空间内提供更大的功率输出。
3. 高控制性能：永磁同步电机具有良好的转速和转矩控制性能，可以实现快速、准确的响应，适用于对动态性能要求较高的应用场景。
三、应用永磁同步电机在各个领域都有广泛的应用，以下是一些常见的应用场景：1. 工业领域：永磁同步电机广泛应用于机床、风力发电、压缩机、泵等设备中，以提供高效、稳定的动力输出。
2. 交通运输：永磁同步电机在电动汽车、混合动力汽车以及电动自行车等交通工具中得到了广泛应用。
其高效率和高控制性能使得电动交通工具具有更好的续航里程和更好的动力性能。
3. 家电领域：永磁同步电机在家用电器中的应用也越来越广泛。
例如，空调、洗衣机、电冰箱等家电产品中常常采用永磁同步电机作为驱动器，以提供更高的效率和更好的性能。
永磁同步电机作为一种高效率、高功率密度和高控制性能的电机类型，具有广泛的应用前景。
随着科技的不断进步和发展，永磁同步电机将在各个领域继续发挥重要的作用，并为人们的生活带来更多便利和舒适。
永磁同步电机详细讲解永磁同步电机是一种使用永磁体作为励磁源的同步电机。
相比传统的感应电机，永磁同步电机具有更高的效率和更好的动态响应特性。
本文将详细介绍永磁同步电机的工作原理、结构特点及应用领域。
一、工作原理永磁同步电机的工作原理基于磁场的相互作用，在电机内部的定子和转子之间形成电磁耦合。
定子上的三相绕组通电时产生旋转磁场，而转子上的永磁体则产生恒定的磁场。
由于磁场的相互作用，转子会受到定子磁场的作用力，从而实现转动。
二、结构特点永磁同步电机的结构相对简单，主要包括定子、转子和永磁体。
定子是电机的固定部分，通常由铜线绕成的线圈组成。
转子则是电机的旋转部分，通常由永磁体和铁芯构成。
永磁体通常采用稀土永磁材料，具有较高的磁能密度和磁能积。
三、应用领域永磁同步电机在工业和交通领域有广泛的应用。
在工业领域，它常被用于驱动压缩机、泵和风机等设备，因为它具有高效率和良好的负载适应性。
在交通领域，永磁同步电机被广泛应用于电动汽车和混合动力汽车中，以实现高效率和低排放。
在电动汽车中，永磁同步电机可以提供高效的动力输出，使汽车具有更长的续航里程和更好的加速性能。
同时，由于永磁同步电机没有电刷和换向器等易损件，可靠性也较高。
在混合动力汽车中，永磁同步电机可以与发动机协同工作，实现能量的高效转换和回收。
永磁同步电机还被应用于风力发电和太阳能发电等可再生能源领域。
它可以将风能或太阳能转化为电能，并提供给电网使用。
永磁同步电机具有高效率、良好的动态响应特性和可靠性高的特点，因而在工业和交通领域得到了广泛应用。
随着科技的不断进步，永磁同步电机的性能还将进一步提升，为人们的生活和工作带来更多便利。
WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
(一) PMSM 的数学模型交流电机是一个非线性、强耦合的多变量系统。
永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。
在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。
为了简化永磁同步电机的数学模型，我们通常做如下假设：1) 忽略电机的磁路饱和，认为磁路是线性的；2) 不考虑涡流和磁滞损耗；3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波；4) 驱动开关管和续流二极管为理想元件；5) 忽略齿槽、换向过程和电枢反应等影响。
永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下：(l)电机在两相旋转坐标系中的电压方程如下式所示:d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。
若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。
cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭(2)d/q 轴磁链方程： d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项倍。
WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
永磁同步电机的原理和结构一、原理1.斯托克斯定律：电机的磁场遵循斯托克斯定律，即磁场的旋度等于电流的流入速率。
电机的磁场随转子位置的变化而发生改变。
2.磁场力矩：永磁同步电机的转子上有多个永磁块构成的磁极，当电机的定子线圈通以电流时，产生的磁场与转子的磁场相互作用，形成力矩。
3.控制策略：为了使电机能够正常运行，需要通过控制器对电机进行控制。
例如，可以通过调节电流的大小和方向来调整磁场力矩，从而实现电机的正常运行。
二、结构1.定子：定子是电机的固定部分，由电磁铁圈组成。
电磁铁圈的线圈上通以交流电，产生的磁场与转子的磁场相互作用，形成力矩。
2.转子：转子是电机的旋转部分，通常由铁芯和永磁体组成。
铁芯提供机械强度和磁通闭合路径，永磁体则产生稳定的磁场。
转子的磁场与定子的磁场相互作用，形成力矩。
3.永磁体：永磁体是电机的励磁源，通常由稀土永磁材料制成。
永磁体能够持续产生磁场，并且磁场强度较高，使得电机具有较高的功率密度和效率。
4.传感器：传感器位于电机的定子和转子之间，用于检测电机的状态和位置。
传感器可以测量定子和转子的角度、速度和位置等参数，通过传输给控制器，实现对电机的精确控制。
5.控制器：控制器是电机的智能控制核心，通过接收传感器的反馈信号，以及根据预定的控制策略，控制定子线圈的电流，调整磁场力矩的大小和方向，实现电机的正常运行。
综上所述，永磁同步电机的原理是通过电磁感应定律和电动机转矩方程实现电动机的工作，其结构主要由定子、转子、永磁体、传感器和控制器等组成。
通过控制器的精确控制，可以实现电机的高效率和高性能运行。
永磁同步电机和伺服电机永磁同步电机与伺服电机。
一、永磁同步电机。
（一）基本原理。
永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种同步电机，其转子采用永磁体励磁。
定子绕组通入三相交流电后，会在电机内部产生旋转磁场。
由于转子的永磁体与定子旋转磁场相互作用，使得转子跟随旋转磁场同步旋转。
永磁体的存在使得电机具有较高的效率，因为不需要额外的励磁电流来产生磁场。
根据永磁体在转子上的安装方式不同，可以分为表面式永磁同步电机和内置式永磁同步电机。
表面式永磁同步电机的永磁体安装在转子表面，结构简单，易于制造；内置式永磁同步电机的永磁体嵌在转子内部，具有更高的转矩密度和更好的弱磁性能。
（二）特点。
1. 高效率。
- 由于永磁体提供磁场，减少了励磁损耗，在额定工况下，永磁同步电机的效率通常比异步电机高5 - 10%。
例如，在一些工业应用中，对于长期运行的设备，高效率意味着更低的能耗成本。
2. 高功率因数。
- 永磁同步电机的功率因数接近1，这意味着在电网供电时，电机对电网的无功需求较小。
这样可以减少电网的无功补偿设备的容量需求，提高电网的供电质量。
3. 小体积、高转矩密度。
- 永磁体的高磁场强度使得电机在相同的功率和转速要求下，可以设计得更小更紧凑。
例如，在电动汽车的驱动电机应用中，小体积的永磁同步电机能够在有限的空间内提供足够的转矩。
（三）应用领域。
1. 电动汽车。
- 是电动汽车驱动电机的主流选择之一。
它能够满足电动汽车对高效率、高转矩密度和宽调速范围的要求。
例如，特斯拉的部分车型就采用了永磁同步电机，能够为车辆提供良好的加速性能和较长的续航里程。
2. 工业自动化设备。
- 在工业机器人、数控机床等设备中广泛应用。
在工业机器人关节驱动中，永磁同步电机的高精度和高响应速度能够满足机器人精确运动控制的需求。
3. 家用电器。
- 如空调、冰箱等。
在空调压缩机的驱动中，永磁同步电机的高效率有助于降低空调的能耗，符合节能的要求。
永磁同步电机详细讲解永磁同步电机是一种采用永磁体作为励磁源的电机，其特点是具有高效率、高功率因数和低损耗等优点。
本文将详细介绍永磁同步电机的工作原理、结构特点以及应用领域。
一、工作原理永磁同步电机的工作原理基于电磁感应定律和永磁体的磁场特性。
当电机通电时，电流通过定子线圈产生的磁场与永磁体的磁场相互作用，产生旋转力矩。
由于永磁体的磁场是恒定的，因此电机的转速与电源的频率成正比，即同步转速。
同时，永磁同步电机的转子上没有绕组，没有感应电流和铜损耗，因此具有较高的效率。
二、结构特点永磁同步电机的结构包括定子、转子和永磁体三部分。
定子由线圈和铁心组成，线圈通电产生磁场。
转子由永磁体和铁芯组成，永磁体产生恒定的磁场。
定子和转子之间通过磁场相互作用产生转矩。
与其他类型的电机相比，永磁同步电机具有较高的功率因数和较低的损耗。
这是因为永磁体的磁场不需要通过电流来产生，不会产生铜损耗。
此外，由于永磁同步电机没有电枢绕组，也没有感应电流和铜损耗。
因此，其效率较高，能够更好地发挥功率。
三、应用领域永磁同步电机在工业和交通领域有广泛的应用。
在工业领域，永磁同步电机可以用于驱动各种机械设备，如风机、水泵和压缩机等。
其高效率和节能特性使其成为工业生产中的理想选择。
在交通领域，永磁同步电机可用于电动汽车和混合动力汽车的驱动系统。
由于其高功率因数和高效率，可以提高车辆的续航里程和性能。
此外，永磁同步电机还可以用于高速列车、地铁和电动自行车等交通工具。
总结：永磁同步电机是一种采用永磁体作为励磁源的电机，具有高效率、高功率因数和低损耗等优点。
其工作原理基于电磁感应定律和永磁体的磁场特性。
永磁同步电机的结构特点包括定子、转子和永磁体三部分。
永磁同步电机在工业和交通领域有广泛的应用，可以用于驱动各种机械设备和交通工具，提高能源利用效率和减少污染排放。
永磁同步电机的发展将为节能环保和可持续发展做出贡献。
(一) PMS Ｍ的数学模型交流电机是一个非线性、强耦合的多变量系统。
永磁同步电机的三相绕组分布在定子上,永磁体安装在转子上。
在永磁同步电机运行过程中，定子与转子始终处于相对运动状态,永磁体与绕组，绕组与绕组之间相互影响,电磁关系十分复杂,再加上磁路饱和等非线性因素,要建立永磁同步电机精确的数学模型是很困难的。
为了简化永磁同步电机的数学模型，我们通常做如下假设:1) 忽略电机的磁路饱和，认为磁路是线性的;2) 不考虑涡流和磁滞损耗；3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波；4) 驱动开关管和续流二极管为理想元件;5) 忽略齿槽、换向过程和电枢反应等影响。
永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成,在两相旋转坐标系下的数学模型如下:(ｌ）电机在两相旋转坐标系中的电压方程如下式所示：d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中，R ｓ为定子电阻;u ｄ、uq 分别为d 、q 轴上的两相电压;i ｄ、iq 分别为ｄ、q 轴上对应的两相电流;Ｌd 、Lq 分别为直轴电感和交轴电感；ωｃ为电角速度;ψd 、ψq 分别为直轴磁链和交轴磁链。
若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换,如下式所示。
cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭（2)d/ｑ轴磁链方程： d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度,ｐ为同步电机的极对数，ωc 为电角速度,e0为空载反电动势，其值为每项绕倍.(３）转矩方程:32e d q q d T p i i ψψ⎡⎤=-⎣⎦ 把它带入上式可得：3()233()22e f q d q d q f q d q d q T p i L L i i p i p L L i i ψψ⎡⎤=+-⎣⎦=+- 对于上式,前一项是定子电流和永磁体产生的转矩,称为永磁转矩；后一项是转 子突极效应引起的转矩,称为磁阻转矩，若Ld=Lq ，则不存在磁阻转矩,此时,转矩方程为：32e f q t q T p i k i ψ== 这里,t k 为转矩常数，32t f k p ψ=. (4)机械运动方程: m e m L d T J B T dtωω=++ 其中,m ω是电机转速，L T 是负载转矩，J 是总转动惯量（包括电机惯量和负载惯量）,B 是摩擦系数.(二) 直线电机原理永磁直线同步电机是旋转电机在结构上的一种演变，相当于把旋转电机的定子和动子沿轴向剖开,然后将电机展开成直线,由定子演变而来的一侧称为初级,转子演变而来的一侧称为次级。
永磁同步电机参数永磁同步电机是一种采用永磁体作为励磁源的同步电机。
它具有体积小、重量轻、效率高、响应快等特点，在电动汽车、工业生产以及家用电器等领域得到广泛应用。
本文将从永磁同步电机的结构、工作原理、优势和应用等方面进行详细介绍。
一、结构永磁同步电机由转子、定子和永磁体组成。
转子是由永磁体和轴组成，定子是由绕组和铁芯组成。
永磁体通常采用稀土永磁材料，具有高磁能积和较高的磁化强度，使得电机具有较高的转矩密度。
二、工作原理永磁同步电机的工作原理是基于电磁感应和同步转子的原理。
当三相交流电通过定子绕组时，产生旋转磁场。
由于转子上的永磁体具有固定的磁极位置，因此会受到定子磁场的作用而产生转矩。
转子会随着定子磁场的旋转而同步旋转，从而实现电机的运转。
三、优势1. 高效率：永磁同步电机具有较高的效率，能够将电能转化为机械能的比例较高，提高了能量的利用率。
2. 高转矩密度：由于永磁体的使用，永磁同步电机具有较高的转矩密度，能够在体积较小的情况下输出较大的转矩。
3. 响应快速：永磁同步电机具有较低的转子惯量，能够快速响应控制信号，提高了系统的动态性能。
4. 稳定性好：永磁同步电机不需要外部励磁源，永磁体本身就是励磁源，因此具有较好的稳定性和可靠性。
四、应用1. 电动汽车：由于永磁同步电机具有高效率、高转矩密度和响应快速的特点，被广泛应用于电动汽车的驱动系统中，提高了电动汽车的续航里程和动力性能。
2. 工业生产：永磁同步电机在工业生产中被应用于各种机械设备的驱动系统中，如机床、风力发电机组、泵站等，提高了生产效率和设备的可靠性。
3. 家用电器：永磁同步电机在家用电器中的应用越来越广泛，如空调、冰箱、洗衣机等，提高了家电的节能性能和使用寿命。
永磁同步电机作为一种先进的电机技术，具有结构简单、效率高、转矩密度大等优势，并且在电动汽车、工业生产和家用电器等领域具有广泛的应用前景。
随着永磁材料技术的不断发展和电机控制技术的进步，相信永磁同步电机将在未来得到更广泛的应用和推广。
(一) PMSM 的数学模型交流电机是一个非线性、强耦合的多变量系统。
永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。
在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。
为了简化永磁同步电机的数学模型，我们通常做如下假设：1) 忽略电机的磁路饱和，认为磁路是线性的；2) 不考虑涡流和磁滞损耗；3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波；4) 驱动开关管和续流二极管为理想元件；5) 忽略齿槽、换向过程和电枢反应等影响。
永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下：(l)电机在两相旋转坐标系中的电压方程如下式所示:d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。
若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。
cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭(2)d/q 轴磁链方程： d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项倍。
(3)转矩方程：32e d q q d T p i i ψψ⎡⎤=-⎣⎦ 把它带入上式可得:3()233()22e f q d q d q f q d q d q T p i L L i i p i p L L i i ψψ⎡⎤=+-⎣⎦=+- 对于上式，前一项是定子电流和永磁体产生的转矩，称为永磁转矩；后一项是转 子突极效应引起的转矩，称为磁阻转矩，若Ld=Lq ，则不存在磁阻转矩，此时，转矩方程为：32e f q t q T p i k i ψ== 这里，t k 为转矩常数，32t f k p ψ=。
(4)机械运动方程： m e m L d T J B T dtωω=++ 其中，m ω是电机转速，L T 是负载转矩，J 是总转动惯量(包括电机惯量和负载惯量)，B 是摩擦系数。
(二) 直线电机原理永磁直线同步电机是旋转电机在结构上的一种演变，相当于把旋转电机的定子和动子沿轴向剖开，然后将电机展开成直线，由定子演变而来的一侧称为初级，转子演变而来的一侧称为次级。
由此得到了直线电机的定子和动子，图1为其转变过程。
直线电机不仅在结构上是旋转电机的演变，在工作原理上也与旋转电机类似。
在旋转的三相绕组中通入三相正弦交流电后，在旋转电机的气隙中产生旋转气隙磁场，旋转磁场的转速（又叫同步转速）为：60(/min)s f n r p= （1-1） 其中，f —交流电源频率，p —电机的极对数。
如果用v 表示气隙磁场的线速度，则有：22(/)60s p v n f mm s ττ== （1-2） 其中，τ为极距。
当旋转电机展开成直线电机形式以后，如果不考虑铁芯两端开断引起的纵向边端效应，此气隙磁场沿直线运动方向呈正弦分布，当三相交流电随时间变化时，气隙磁场由原来的圆周方向运动变为沿直线方向运动，次级产生的磁场和初级的磁场相互作用从而产生电磁推力。
在直线电机当中我们把运动的部分称为动子，对应于旋转电机的转子。
这个原理和旋转电机相似，二者的差异是：直线电机的磁场是平移的，而不是旋转的，因此称为行波磁场。
这时直线电机的同步速度为v=2f τ,旋转电机改变电流方向后，电机的旋转方向发生改变，同样的方法可以NSN SNSNS 转矩T推力F定子（初级）转子（次级）图1永磁直线同步电机的演变过程v 初级次级行波磁场A ZB N级-以是电机的次级，要根据实际的情况来确定。
基本结构如图3所示，永磁同步直线电机的速度等于电机的同步速度：2s v v f τ== （1-3）(三) 矩）控制，使得其可以类似于直流电机中的电流（力矩）控制。
矢量控制技术是通过坐标变换实现的。
坐标变换需要坐标系，变化整个过程给出三个坐标系：1) 静止坐标系（a ，b ，c ）：定子三相绕组的轴线分别在此坐标系的a ，b ，c三轴上；2) 静止坐标系（α，β）：在（a ，b ，c ）平面上的静止坐标系，且α轴与a 轴重合，β轴绕α轴逆时针旋转90度；3) 旋转坐标系（d,q ）:以电源角频率旋转的坐标系。
矢量控制技术对电流的控制实际上是对合成定子电流矢量s i v 的控制，但是对合成定子电流矢量s i v 的控制的控制存在以下三个方面的问题：1) s i v 是时变量，如何转换为时不变量？2) 如何保证定子磁势和转子磁势之间始终保持垂直？3) s i v 是虚拟量，力矩T 的控制最终还是要落实到三相电流的控制上，如何实现这个转换？s i v 从静止坐标系（a ，b ，c ）看是以电源角频率旋转的，而从旋转坐标系（d,q ）上看是静止的，也就是从时变量转化为时不变量，交流量转化为直流量。
所以，通过Clarke 和Park 坐标变换（即3/2变换），实现了对励磁电流id和转矩电流iq 的解耦。
在旋转坐标系（d,q ）中，s i v 已经成为了一个标量。
令s i v在q 轴上（即让id=0），使转子的磁极在d 轴上。
这样，在旋转坐标系（d,q ）中，我们就可以象直流电机一样，通过控制电流来改变电机的转矩。
且解决了以上三个问题中的前两个。
但是，id 、iq 不是真实的物理量，电机的力矩控制最终还是由定子绕组电流ia 、ib 、ic （或者定子绕组电压ua 、ub 、uc ）实现，这就需要进行Clarke 和Park 坐标逆变换。
且解决了以上三个问题中的第三个。
力矩回路控制的实现：1)图中电流传感器测量出定子绕组电流ia,ib作为clarke变换的输入，ic可由三相电流对称关系ia+ib+ic=0求出。
2)clarke变换的输出iα,iβ，与由编码器测出的转角Θ作为park变换的输入，其输出id与iq作为电流反馈量与指令电流idref及iqref比较，产生的误差在力矩回路中经PI运算后输出电压值ud,uq。
3)再经逆park逆变换将这ud,uq变换成坐标系中的电压u α,uβ。
4)SVPWM算法将uα,uβ转换成逆变器中六个功放管的开关控制信号以产生三相定子绕组电流。
(四)电流环控制交流伺服系统反馈分为电流反馈、速度反馈和位置反馈三个部分。
其中电流环的控制是为了保证定子电流对矢量控制指令的准确快速跟踪。
电流环是内环，SVPWM控制算法的实现主要集中在电流环上，电流环性能指标的好坏，特别是动态特性，将全面影响速度、位置环。
PI调节器不同于P调节器的特点:1)P调节器的输出量总是正比于其输入量;2)而PI调节器输出量的稳态值与输入无关, 而是由它后面环节的需要决定的。
后面需要PI调节器提供多么大的输出值, 它就能提供多少, 直到饱和为止。
电流环常采用PI控制器，目的是把P控制器不为0 的静态偏差变为0。
电流环控制器的作用有以下几个方面：3)内环；在外环调速的过程中，它的作用是使电流紧跟其给定电流值（即外环调节器的输出）；4)对电网电压波动起及时抗干扰作用；5)在转速动态过程中（起动、升降速）中，保证获得电机允许的最大电流-即加速了动态过程；6)过载或者赌转时，限制电枢电流的最大值，起快速的自动保护作用。
电流环的控制指标主要是以跟随性能为主的。
在稳态上，要求无静差；在动态上，不允许电枢电流在突加控制作用时有太大的超调，以保证电流电流在动态过程中不超过允许值。
双闭环电机调速过程中所希望达到的目标：1)起动过程中: 只有电流负反馈, 没有转速负反馈。
2)达到稳态后: 转速负反馈起主导作用; 电流负反馈仅为电流随动子系统。
双闭环电机具体工作过程：根据检测模块得到的速度值和电流值实现电机转速控制。
当测量的实际转速低于设定转速时，速度调节器的积分作用使速度环输出增加，即电流给定上升，并通过电流环调节使PWM占空比增加，电动机电流增加，从而使电机获得加速转矩，电机转速上升；当测量的实际转速高于设定转速时，转速调节器速度环的输出减小，电流给定下降，并通过电流环调节使PWM 占空比减小，电机电流下降，从而使电机因电磁转矩的减小而减速。
当转速调节器处于饱和状态时，速度环输出达到限幅值，电流环即以最大限制电流实现电机加速，使电机以最大加速度加速。
电流环的主要影响因素有：电流调节器参数、反电动势、电流调节器零点漂移。
电流调节器的参数中，比例参数Kp越大，动态响应速度越快，同时超调也大，因此，在调节过程中应该根据动态性能指标来选择Kp；而积分系数Ti越大，电流响应稳态精度就越高。
(五)弱磁控制所谓弱磁控制和强磁控制是指通过对电动机或发电机的励磁电流进行的控制。
“弱磁”就是励磁电流小于额定励磁电流；“强磁”则是比额定励磁电流大的励磁电流。
强磁控制又称为强励控制，主要用在发电机短路保护或欠电压保护方面。
当发电机端电压接近于0或下降太多，此时需要通过强行励磁，可使发电机的端电压升高，输出电流增大，触发保护装置动作跳闸，实现保护。
弱磁控制则主要是电动机进行弱磁调速用，发电机弱磁控制则主要是指由直流发电机-直流电动机构成的G-M拖动系统，为了得到软的或下坠的机械特性时才使用。
(六)电流传感器霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。
霍尔效应：如图1所示，在半导体薄片两端通以控制电流I ，并在薄片的垂直方向施加磁感应强度为B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H 的霍尔电压，它们之间的关系为：d IB kU H式中d 为薄片的厚度，k 称为霍尔系数，它的大小与薄片的材料有关。
电流传感器：由于通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。
