WIN7系统下Protel99se添加元件库和封装库

下面重点介绍另外一种方法：（直接在win7下进行配置）1.在win7下正确安装PROTELL99SE2.运行一次99,会发现原理图和PCB各已经添了一个库,但是却不能再添加系统默认的别的库（更别说自定义的库了）3.好,接下来找到C盘（系统盘）,系统文件夹（c:\windows）下的ADVSch99SE.ini（添加原理图库）和ADVPCB99SE.ini（PCB封装库）文件[每个文件就几K大小]。

在修改ADVSCH99SE.INI和ADCPCB99SE.INI前要退出protel，因为protel退出时会修改这两个文件！！4.我们先配置原理图,用记事本打开ADVSch99S.ini文件,在[Change Library File List]下找到File0,大家可以发现,等号后面的的内容就是默认已经添加的库,把这个改为我们自定义的库（记得路径要正确）,再打开99,发现默认添加的就是我们的库了,如果要添加多个怎么办呢?简单,依样画葫芦,在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count值,如果一共有两个库,就把它的值改为2.举个例子:Count=2File0=d:\Program Files\Design Explorer 99 SE\Library\Sch\DPT8_PCBSch（2007-07-24）.ddb File1=d:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb保存退出编辑。

需要注意，这里TypeCount=2这一句不要修改！我修改后的示意图：添加后的库：方法二：利用原理图Find Component功能在Path下指定库文件所在的路径，点击Find Now会在FoundLibarias里列出所有找到的库文件，选择需要添加的库，点击Add To Libaray List添加即可5.然后让我们修改PCB的库配置,同样用记事本打开ADVPCB99SE文件,在[PCB Libraries]（注意是英文的，不是中文的[PCB库]（汉化后会有中文[PCB库]））下找到File0进行修改或添加,我举个例子,大家参考:win7下安装protel99se后再 C:\Windows下找不到Advpcb99se.ini，不是没有安装这个文件，而是这个文件被安装到了用户目录下面去了(C:\Users\(自己的用户名)\AppData\Local\VirtualStore\Windows)，将这个文件复制到C:\windowns下。

安装说明Protel 99 se 简体中文第六版(含第二版)第一，运行setup.exe安装Protel 99 ses/n（安装时的密钥）:Y7ZP-5QQG-ZWSF-K858第二, 再安装Protel 99 se service pack 6 简体中文第六版(运行\Protel99SP6\protel99seservicepack6.exe)第三，汉化安装(Protel99汉化)1, 安装中文菜单将附带光盘中的client99se.rcs复制到windows根目录中。

说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录中的client99se.rcs英文菜单保存起来。

2, 安装PCB汉字模块将附带光盘中pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

3, 安装国标码、库将附带光盘中的gb4728.ddb（国标库）复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

将附带光盘中的Guobiao Template.ddb（国标模板）复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

汉化完成.OK!4, 安装orCAD转换程序（如果需要的话）将附带光盘中orCAD-Protel目录中的全部文件复制到Design Explorer 99 se 根目录中。

Protel99se在WIN7下无法添加元件库的解决方法（如下）第一种：1、前段时间学Protel,结果尝试添加元件库，无法加载。

百度了一下，说是win7不兼容。

2、最近发现有一个方法可以加载，使用find搜索元件，然后将搜到的元件库加载进去。

3、没有涂鸦，只能说了。

点左边中部窗口（元件浏览器）中最后一个按钮find,在出来的对话窗中，第一个框中添要加载的元件库中的一个元件名（使用* ？通配符不用写全名），之后点击右下find now.在中部左侧窗口就出现了包含该元件名的库了。

protel99se元器件封装步骤
使用Protel 99SE进行元器件封装的一般步骤如下：
1. 打开Protel 99SE软件，在主菜单中选择“File”->"New"->"Library"，创建一个新的库文件。

2. 在新创建的库文件中添加需要封装的元件。

可以通过“Browse”按钮找到已经设计好的元件，也可以手动绘制一个新的封装元件。

对于后者，可能需要了解一定的PCB绘制知识。

3. 元件放置完成后，通过双击该元件或者右键选择属性(Properties)，在弹出的属性对话框中，可以看到封装信息已经被显示出来。

4. 如果需要进行一些基础的调整（如修改引脚编号、长度、角度等），可以在设计环境内直接对元件进行调整。

这一步需要根据具体需求和绘图经验来操作。

5. 对完成封装的元件进行保存，并按照元件型号和封装方式建立文件夹进行分类管理。

6. 最后，将完成的封装元件导入到工程中，就可以开始根据需要进行使用了。

以上步骤仅供参考。

如果遇到问题，可以参考Protel 99SE的官方教程或寻求专业人士帮助。

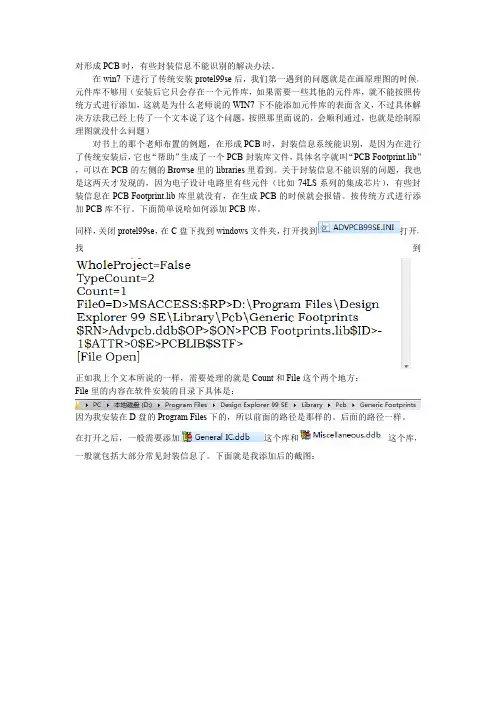

对形成PCB时，有些封装信息不能识别的解决办法。

在win7下进行了传统安装protel99se后，我们第一遇到的问题就是在画原理图的时候，元件库不够用（安装后它只会存在一个元件库，如果需要一些其他的元件库，就不能按照传统方式进行添加，这就是为什么老师说的WIN7下不能添加元件库的表面含义，不过具体解决方法我已经上传了一个文本说了这个问题，按照那里面说的，会顺利通过，也就是绘制原理图就没什么问题）对书上的那个老师布置的例题，在形成PCB时，封装信息系统能识别，是因为在进行了传统安装后，它也“帮助”生成了一个PCB封装库文件，具体名字就叫“PCB Footprint.lib”，可以在PCB的左侧的Browse里的libraries里看到。

关于封装信息不能识别的问题，我也是这两天才发现的，因为电子设计电路里有些元件（比如74LS系列的集成芯片），有些封装信息在PCB Footprint.lib库里就没有，在生成PCB的时候就会报错。

按传统方式进行添加PCB库不行。

下面简单说哈如何添加PCB库。

同样，关闭protel99se，在C盘下找到windows文件夹，打开找到打开，找到正如我上个文本所说的一样，需要处理的就是Count和File这个两个地方：File里的内容在软件安装的目录下具体是：因为我安装在D盘的Program Files下的，所以前面的路径是那样的。

后面的路径一样。

在打开之后，一般需要添加这个库和这个库，一般就包括大部分常见封装信息了。

下面就是我添加后的截图：以及点击保存后的最后结果：在文本修改的时候，如果你添加2个PCB库，就使Count=3（因为系统第一个已经有了），要注意修改时我画红线的地方。

如果一些元件封装信息依旧不能识别，可以尝试对加一些库。

最后点击保存，就可以了。

【注意，修改时是在关闭protel99se条件下进行的，否则改了当白改】。

——protel99se WIN7系统下无法添加封装库的解决方法1（已验证可行）首先要务必彻底关掉protel99se软件。

再进行下面操作1，找到软件自带的PCB默认添加的封装库文件路径：D:\软件安装\99SE\Library\Pcb\Generic Footprints\Advpcb.DDB2，打开找到的默认封装库Advpcb.DDB，然后将自己做的封装库LIB文件复制到打开的Advpcb.DDB下，并记住自己的做的封装库名称，比如：My PCB Library.lib，改好后关闭软件如下图：3，打开c盘进入Windows文件夹，找到ADVPCB99SE.ini文件，剪切到桌面后用记事本打开，4.Count的值改为2。

5.复制这一行：File0=D>MSACCESS:$RP>D:\软件安装\99SE\Library\Pcb\GenericFootprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF> 复制后在它下面粘贴一行，需要更改的地方有：6，File0改成File1。

7，将Footprints改为放在默认封装库Advpcb.DDB下的文件名比如：My PCB Library.lib 改好后保存。

File1=D>MSACCESS:$RP>D:\软件安装\99SE\Library\Pcb\GenericFootprints$RN>Advpcb.ddb$OP>$ON>My PCBLibrary.lib$ID>-1$ATTR>0$E>PCBLIB$STF>8、修改完之后把AdvSch99SE.ini文件放回到c盘Windows下，然后打开protel软件，就会发现封装库已经被添加上了。

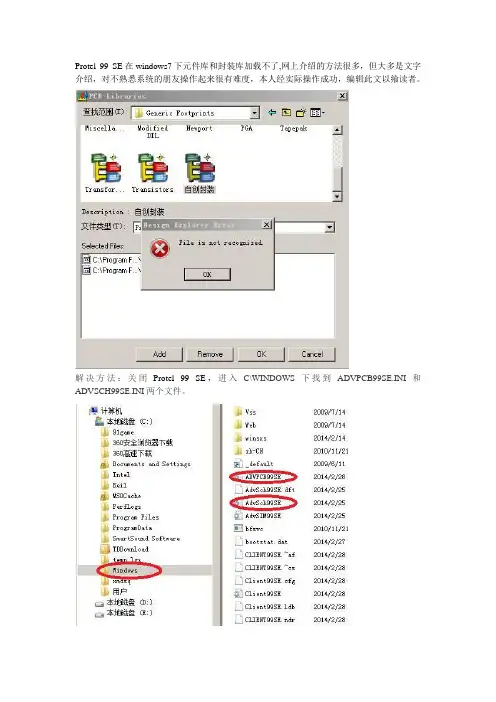

Protel 99 SE在windows7下元件库和封装库加载不了,网上介绍的方法很多，但大多是文字介绍，对不熟悉系统的朋友操作起来很有难度，本人经实际操作成功，编辑此文以飨读者。

解决方法：关闭Protel 99 SE，进入C\WINDOWS下找到ADVPCB99SE.INI和ADVSCH99SE.INI两个文件。

更改元件库加载项：用写字板打开ADVSCH99SE.INI文件。

用Ctrl+F键查找File0,找到File0，大家可以发现，等号后面的的内容就是默认已经添加的库元件的路径，如果要添加多个库元件，就在File0下面添File1、File2…..，依次类推,但注意最后要修改File0上面的Count属性,如果你添了两个,就把它的值改为2。

下面是windows7系统（32位和64位都是一样的）ADVSCH99SE.INI文件的局部代码，添加了两个库元件，修改如下：TypeCount=2Count=3File0=C:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddbFile1=C:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb File2=C:\Program Files\Design Explorer 99 SE\Library\Sch\自创元件.ddb这样就添加两个库元件，File2是自己画的元件。

下划线是本人添加的，目的为了提示读者，程序文件中不要用下划线。

如果自己画的元件保存在其它盘符的文件夹中，只要写明路径同样可以添加成功，支持汉字文件名。

例如：File2=D:\我的元件库\自创元件.ddb注意一定要保存后关闭，到此结束更改元件库加载项。

现在可以打开Protel 99 SE，看看元件库是不是已经加载成功。

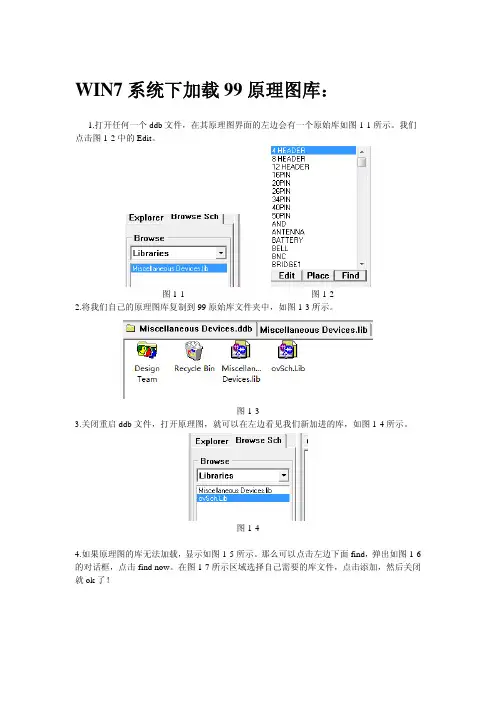

WIN7系统下加载99原理图库：1.打开任何一个ddb文件，在其原理图界面的左边会有一个原始库如图1-1所示。

我们点击图1-2中的Edit。

图1-1 图1-22.将我们自己的原理图库复制到99原始库文件夹中，如图1-3所示。

图1-33.关闭重启ddb文件，打开原理图，就可以在左边看见我们新加进的库，如图1-4所示。

图1-44.如果原理图的库无法加载，显示如图1-5所示。

那么可以点击左边下面find，弹出如图1-6的对话框，点击find now。

在图1-7所示区域选择自己需要的库文件，点击添加，然后关闭就ok了！图1-5 图1-6图1-7WIN7系统下加载99 PCB库：1.打开99安装目录D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints下的文件，同时打开自己所需添加的库。

2.将自己所需添加的库文件复制到里面，如图2-1所示。

图2-23.关闭所有ddb文件（必须）。

4.找到C:\Windows目录里面的文件，以记事本方式打开。

找到如图2-3所示的句子图2-35.将count=1改为count10。

图2-2所示的里面有几个库文件就改成几。

6.将下面一句file0=……复制粘贴，如图2-4所示。

图2-47.将所添加的每句里面的改为图2-2所示的库文件的名字，如图2-5所示。

关闭文件。

图2-58.打开ddb文件，在其pcb文件界面的左边，我们可以看见我们自己的库也在了，如图2-6所示，ok！图2-6。

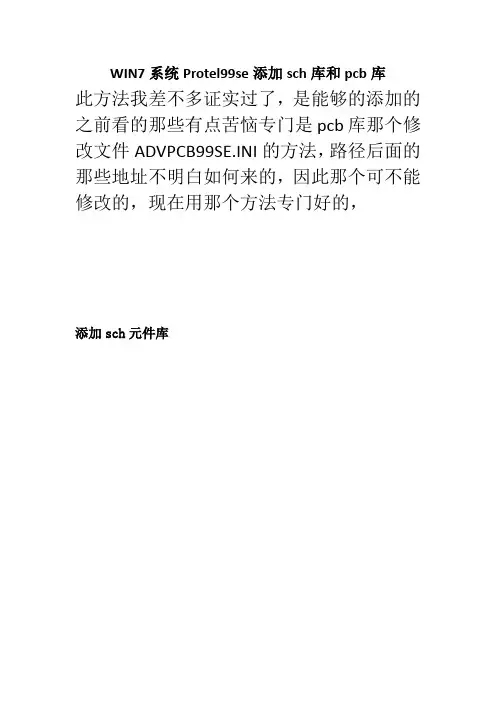

WIN7系统Protel99se添加sch库和pcb库
此方法我差不多证实过了，是能够的添加的之前看的那些有点苦恼专门是pcb库那个修改文件ADVPCB99SE.INI的方法，路径后面的那些地址不明白如何来的，因此那个可不能修改的，现在用那个方法专门好的，
添加sch元件库
进入该界面然后点击Find
由于默认元件库所在的文件夹里的元件库文件太多，搜索时后面的元件库不能被搜索到
因此应该先把你所要添加的元件库放到特定的文件夹里，然后再点Find Now搜索。

如此就添加成功了
Pcb库添加：第一先用protel打开自己的pcb 库然后导出lib文件，再把lib文件导入到protel安装文件的library/pcb/Generic Footprints/Advpcb.ddb里，导入后假如不显示就复制粘贴过去〔差不多上在PROTEL里操作的〕，Advpcb.ddb里确实是软件默认的pcb footprints.lib,现在就把pcb footprints.lib 随便改个名字，然后把咱们导入到里面去的
自己的库改成〝footprints.lib〞。

如此就OK 了！
特此声明：为了方便宽敞网友，此方法是从两个网友的方法中合并过来的不是本人原创。

很多人用Protel99se的时候，在软件打开之后，进入操作界面后，在窗口的左上方有Browse/Sch,点击后会出现Libraries,然后底下是一个空白的窗口，此时，我们如果想在界面上放置元件，就要首先装载入元件库。

然而，现在大部分使用者的电脑都是win7系统，（只有少数年纪比较大的人还在用windows xp 的），点击Add/Remove后，会出现Change library file list,在Sch目录底下有很多后缀为.ddb的文件，选中一个，点击ADD后，系统提示File is not recognized,那么现在应该怎么办呢？本人经过试验之后，找出了如下3种办法，依次由简单到复杂，大家不妨一试。

1、在软件界面的左下方依次有：Edit Place Find ,点击Find,会出现find schematic component窗口，在此窗口的右下方有Find Now,点击这个按钮后，软件会自动在安装目录下查找已经存在所有的元器件库，稍带几秒后，点击你所需要的元件库后，点击Add to the library list后，点击close关闭窗口即可2、把protel99se软件关掉，（此操作必须先执行，否则后面的操作都白做了！！），打开我的电脑/计算机---------》打开本地磁盘C-------------》Windows---------->AdvSch99SE.ini----------->双击打开这个文件，此时你会看到file0……………….、file1………………..、等，此时我们需要手动将元件库添加进去，将上面的file0……………复制下来，把Sch\后面的删掉，把你需要的元件库名，手动写上去，一个字母都不能错，还要注意英文的大小写区别。

此时，我们注意到上面有个Count=**,你数一下有几个File 开头的，那么Count就等于多少。

然后，点击文件…………》保存，然后，关掉窗口。
