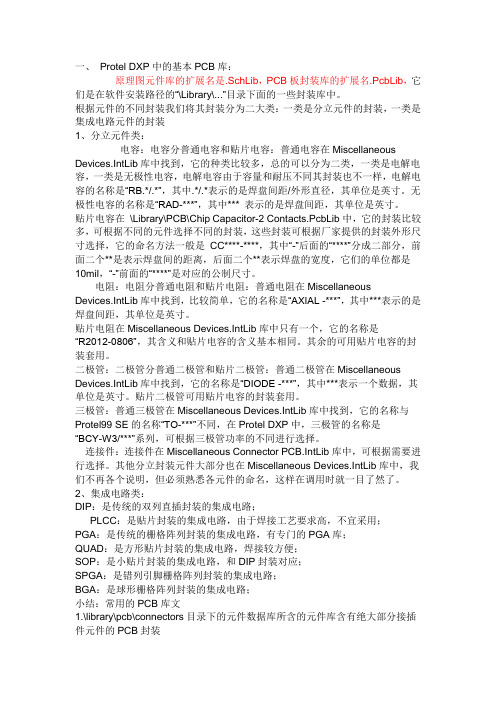

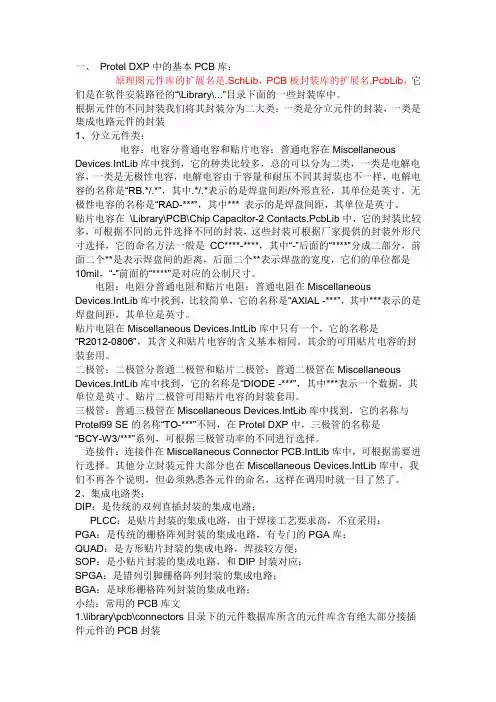

一、Protel DXP中的基本PCB库：原理图元件库的扩展名是.SchLib，PCB板封装库的扩展名.PcbLib，它们是在软件安装路径的“\Library\...”目录下面的一些封装库中。
根据元件的不同封装我们将其封装分为二大类：一类是分立元件的封装，一类是集成电路元件的封装1、分立元件类：电容：电容分普通电容和贴片电容：普通电容在Miscellaneous Devices.IntLib库中找到，它的种类比较多，总的可以分为二类，一类是电解电容，一类是无极性电容，电解电容由于容量和耐压不同其封装也不一样，电解电容的名称是“RB.*/.*”，其中.*/.*表示的是焊盘间距/外形直径，其单位是英寸。
无极性电容的名称是“RAD-***”，其中*** 表示的是焊盘间距，其单位是英寸。
贴片电容在\Library\PCB\Chip Capacitor-2 Contacts.PcbLib中，它的封装比较多，可根据不同的元件选择不同的封装，这些封装可根据厂家提供的封装外形尺寸选择，它的命名方法一般是CC****-****，其中“-”后面的“****”分成二部分，前面二个**是表示焊盘间的距离，后面二个**表示焊盘的宽度，它们的单位都是10mil，“-”前面的“****”是对应的公制尺寸。
电阻：电阻分普通电阻和贴片电阻：普通电阻在Miscellaneous Devices.IntLib库中找到，比较简单，它的名称是“AXIAL -***”，其中***表示的是焊盘间距，其单位是英寸。
贴片电阻在Miscellaneous Devices.IntLib库中只有一个，它的名称是“R2012-0806”，其含义和贴片电容的含义基本相同。
其余的可用贴片电容的封装套用。
二极管：二极管分普通二极管和贴片二极管：普通二极管在Miscellaneous Devices.IntLib库中找到，它的名称是“DIODE -***”，其中***表示一个数据，其单位是英寸。
计算机辅助电路设计实验讲义实训一 Protel DXP 2004 SP2 基本操作实训目的：掌握Protel DXP 2004 SP2的启动掌握Protel DXP 2004 SP2的基本设置学会建立Protel DXP 2004 SP2的项目文件实训内容：1、启动Protel DXP 2004 SP2。
在“开始”菜单中，单击DXP 2004快捷方式图标启动Protel DXP 2004 SP2。
2、中英文菜单切换。
3、自动备份设置。
执行菜单“DXP”→“优先设定”→“Backup”，将自动备份时间间隔设定为15min、将保存的版本数设置为3，将备份文件保存路径设置为D：/My Design。
4、工作区面板的显示与隐藏。
用鼠标左键单击工作区面板又上脚的按钮或按钮，实现工作区面板的自动隐藏或显示5、用鼠标左键点住工作区面板状态不放，拖动光标在窗口中移动，将工作区面板移动到所需的位置。
6、用鼠标右键单击“主页面”选项卡，在弹出的菜单中选择“Close主页面”关闭DXP主页面；执行菜单“查看”→“主页”，打开DXP主页面。
7、恢复系统默认的初始界面。
执行菜单“查看”→“桌面布局”→“Default”恢复系统默认的初始界面。
8、新建项目文件。
执行菜单“文件”→“创建”→“项目”→“PCB项目”，创建项目文件“PCB_Projectl.PrjPCB”，并将其另存为“My Design. PrjPCB”。
9、在项目文件“My Design. PrjPCB”中追加一个原理图文件和一个PCB文件。
保存项目文件。
思考题：如何将工作区面板的元件库选项卡设置为显示状态？如何追加已有的PCB文件到项目文件中？实验二原理图绘制基本操作实训目的：⑴掌握Protel2004的基本操作。
⑵掌握原理图编辑器的基本操作。
⑶学会绘制简单的电路原理图。
实训电路：实训内容：⑴新建项目文件，将文档另存为Mydesign.PrjPCB。
⑵新建原理图文件，将文档另存为DGFD.SCHDOC。
![PROTEL DXP 创建PCB元件封装和原理图元件库[图]](https://img.taocdn.com/s1/m/519076b165ce0508763213ea.png)
PROTEL DXP 创建PCB元件封装和原理图元件库[图]∙PROTEL DXP创建新的PCB 库∙用元件向导为一个原理图元件创建封装∙你可以在PCB 库里手工创建不常见的封装∙using routing primitives within a footprint建立一个封装，可以在PCB 编辑器中建立封装然后拷贝到一个PCB 库中，也可以在PCB 库中相互拷贝，或者用PCB 库编辑器的PCB 元件向导或画图工具。
如果你已经在一个PCB 设计中放好了所有的封装，可以在PCB 编辑器中执行Design»Make PCB Library 命令生成一个只包含这些封装的PCB 库。
PROTEL DXP 同时拥有可以在PCB 设计中使用的全面的包括预定义了过孔或贴片元件封装的库。
在你的PROTEL DXP 安装路径下的AltiumLibraryPcb 文件夹中存储了这些封装库。
在指南的这一部分，我们将要创建一个新的封装来说明必要的程序。
使用制造商的数据手册检查相应的详细封装规格。
创建新的PCB库建立新的PCB 库步骤：1. 执行File»New»Pcb Library 命令。
在设计窗口中显示一个新的名为“PcbLib1.PcbLib”的库文件和一个名为“PCBComponent_1”的空白元件图纸。
2. 执行存储命令，将库文件更名为“PCB Footprints.PcbLib”存储。
3. 点击PCB Library 标签打开PCB 库编辑器面板。
4. 现在你可以使用PCB 库编辑器中的命令添加，移除或者编辑新PCB 库中的封装元件了。
使用PCB元件向导PCB 库编辑器包含一个元件向导，它用于创建一个元件封装基于你对一系列问题的回答。
我们将用向导建立一个DIP14 封装。
其步骤如下：1. 执行Tools»New Component 命令或者在PCB 库编辑器中点击Add 按钮。
PROTEL DXP创建原理图器件和PCB 封装介绍了使用PROTEL DXP 的库编辑器创建原理图器件和PCB 封装。
这个指南假设你能理解如何在原理图及PCB 环境中工作并且具有摆放及编辑器件的能力。
你可以在AltiumExamples utorials 路径中找到指南中的例子中使用到的器件及库。
在指南中，我们将要介绍到以下的主题：∙创建一个新的库∙创建含有一个部件及多个部件的原理图元件∙用原理图库编辑器报告检查器件创建原理图元件PROTEL DXP 中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。
这个编辑器与原理图编辑器类似，使用同样的图形对象，比原理图编辑器多了引脚摆放工具。
原理图元件可以由一个独立的部分或者几个同时装入一个指定PCB 封装的部分组成，这些封装存储在PCB 库或者集成库中。
可以使用原理图库中的拷贝及粘贴功能在一个打开的原理图库中创建新的元件，也可以用编辑器中的画图工具。
原理图库原理图库作为重要的部分被包含在存储于AltiumLibrary 文件夹中的集成库内。
要在集成库外创建原理图库，打开这个集成库，选择“YES”释放出源库，接下来就可以进行编辑。
要了解更多的集成库信息，参阅集成库指南。
你也可以从一个打开的项目中的原理图文件创建所有用到的元件的库，使用Design»Make Project Library 命令。
创建新的原理图库在我们开始创建新的元件前，先生成一个新的原理图库以用来存放元件。
通过以下的步骤来完成建立一个新的原理图库。
1. 选择File»New»Schematic Library 命令。
一个新的被命名为Schlib1.SchLib 的原理图库被创建，一个空的图纸在设计窗口中打开，新的元件命名为Component_1。
2. 选择File»Save As 命令，将库文件更名为SchematicComponents.SchLib，打开将要存储库的文件夹，将文件更名为以“.SchLib”为扩展名的文件然后存储。
Protel DXP库的建立与元件制作在ProtelDXP中，虽然提供了大量的元件库，但在实际应用中，还需要制作需要的元件。
Protel DXP 支持多种格式的元件库文件，如*.SchLib(原理图元件库)，*.PcbLib(封装库)，*.IntLib(集成元件库)。
建立元件库与制作元件可使用元件库编辑器来完成。
1 创建原理图库1. 启动元件库编辑器执行菜单命令【File】/【New】/【Schematic Library】，新建一个原理图库文件（默认文件名为SchLib1.SchLib），可同时启动库文件编辑器，可以通过【File】/【Save】重命名库文件，在该库文件内自动创建名称为Component_1的空白元件图纸。
新建Myself.Schlib的原理图库文件，出现元件编辑窗口如图5-66所示。
图5-66 元件编辑窗口2. 创建一个新元件以一个四位7段共阳极数码管的原理图及封装为例。
（1）.执行菜单命令【Tools】/【New Component】，在当前打开的库文件内创建一个新元件；利用如图5-67所示的绘图工具栏进行元件的绘制，先绘制一个矩形，矩形的大小可以根据需要调整。
注意：绘制元件时，一般元件均是放置在第四象限，而象限的交点（原点）为元件的基准点。
1.绘制曲线2.绘制多边形3.新建元件4.绘制矩形5.绘制椭圆形6. 阵列粘贴7.绘制直线8.绘制圆弧9.放置文本10.添加部件11.绘制圆角矩形12.添加图片13.放置引脚图5-67 元件绘制工具栏（2）添加引脚执行菜单命令【Place】/【Pins】，或直接点击绘图工具栏（Sch Lib Drawing ）上的放置引脚（Place Pins）工具，光标变为“×”字形并粘附一个引脚，该引脚靠近光标的一端为非电气端（对应引脚名），该端应放置在元件的边框上。
图5-68 放置引脚（3）编辑引脚的属性双击要修改的引脚弹出引脚属性对话框如图5-69所示，可对Designator(引脚标号)，Display name(名称)等属性进行修改。

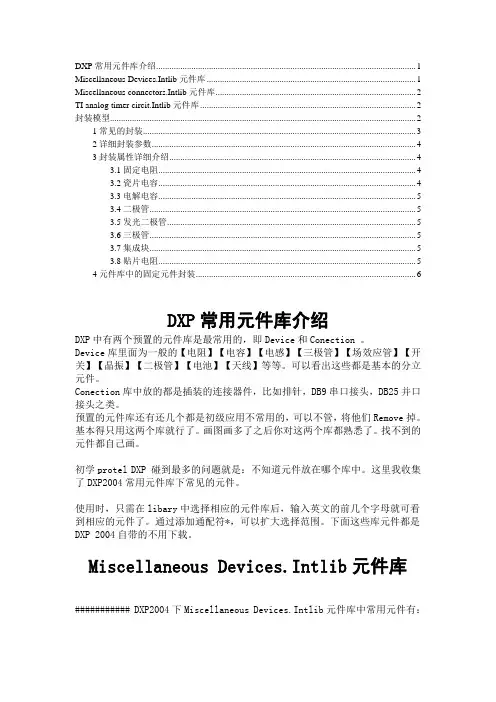

常用元件及封装DXP2004下Miscellaneous Devices（不同种类的元件）.Intlib元件库中常用元件有：常用的有：电阻系列（res*）在元件库中输入res，然后点击查找，你就会看到该元件，，双击便可以使用他排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*（半导体场效晶体管），MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。
########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5元件封装除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO- 5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:Client98PCB98libraryadvpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B 之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB 电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。

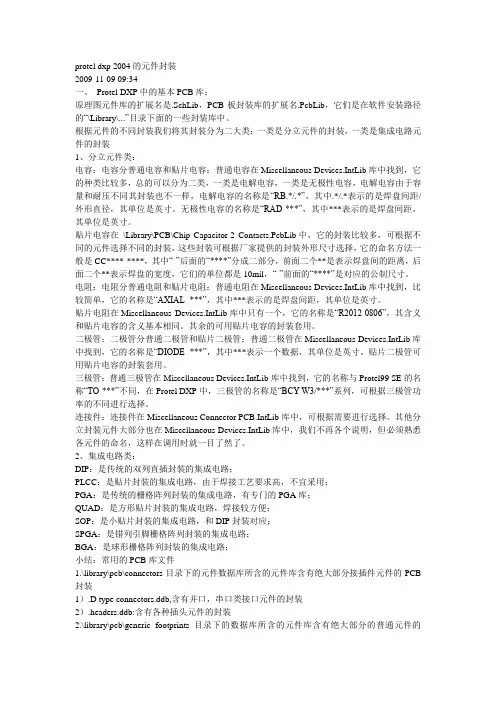

protel dxp 2004的元件封装2009-11-09 09:34一、Protel DXP中的基本PCB库：原理图元件库的扩展名是.SchLib，PCB板封装库的扩展名.PcbLib，它们是在软件安装路径的“\Library\...”目录下面的一些封装库中。
根据元件的不同封装我们将其封装分为二大类：一类是分立元件的封装，一类是集成电路元件的封装1、分立元件类：电容：电容分普通电容和贴片电容：普通电容在Miscellaneous Devices.IntLib库中找到，它的种类比较多，总的可以分为二类，一类是电解电容，一类是无极性电容，电解电容由于容量和耐压不同其封装也不一样，电解电容的名称是“RB.*/.*”，其中.*/.*表示的是焊盘间距/外形直径，其单位是英寸。
无极性电容的名称是“RAD-***”，其中***表示的是焊盘间距，其单位是英寸。
贴片电容在\Library\PCB\Chip Capacitor-2 Contacts.PcbLib中，它的封装比较多，可根据不同的元件选择不同的封装，这些封装可根据厂家提供的封装外形尺寸选择，它的命名方法一般是CC****-****，其中“-”后面的“****”分成二部分，前面二个**是表示焊盘间的距离，后面二个**表示焊盘的宽度，它们的单位都是10mil，“-”前面的“****”是对应的公制尺寸。
电阻：电阻分普通电阻和贴片电阻：普通电阻在Miscellaneous Devices.IntLib库中找到，比较简单，它的名称是“AXIAL -***”，其中***表示的是焊盘间距，其单位是英寸。
贴片电阻在Miscellaneous Devices.IntLib库中只有一个，它的名称是“R2012-0806”，其含义和贴片电容的含义基本相同。
其余的可用贴片电容的封装套用。
二极管：二极管分普通二极管和贴片二极管：普通二极管在Miscellaneous Devices.IntLib库中找到，它的名称是“DIODE -***”，其中***表示一个数据，其单位是英寸。
